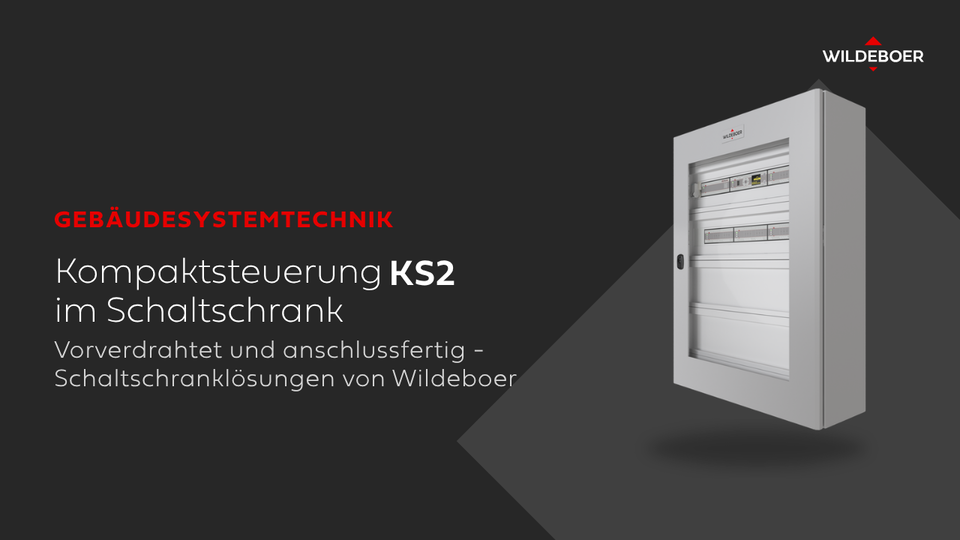

KS2 Kompaktsteuerung im Schaltschrank
Die KS2 Kompaktsteuerung vorverdrahtet und anschlussfertig vereint in den Schaltschranklösungen von Wildeboer. Durch die Auswahl verschiedener Konfigurationen zum Anschluss von bis zu 24 Brandschutzklappen wird wertvolle Zeit und auch Kosten bei der Planung und Installation von Brandschutzklappensteuerungen eingespart.
Technische Details
- Schaltschrankkonfigurationen für 6, 12, 18 und 24 BSK jeweils mit 24V oder 230V
- Vorverdrahtet und anschlussfertig
- Zeitersparnis bei der Installation und Planung
- Vollumfänglich geprüft und zertifiziert
- Anschluss von bis zu 8 Kanalrauchmeldern
Produktinformationen
Die Schaltschranklösung für die Kompaktsteuerung KS2 bietet die ideale Möglichkeit, Zeit und Kosten bei der Planung und Installation von Brandschutzklappensteuerungen zu sparen. Ab Werk wird ein vorverdrahteter und elektrisch geprüfter Schaltschrank geliefert.
Mit insgesamt acht Ausführungen sind die derzeit gängigsten KS2 Kombinationen in den Schaltschrankkonfigurationen zusammengefasst. Je nach Konfiguration ist eine Auswahl zum Anschluss von 6, 12, 18 oder 24 Brandschutzklappen möglich. Die Schaltschranklösungen sind jeweils in 24V und 230V erhältlich. Zusätzlich besteht die Möglichkeit, über die vorhandenen multifunktional parametrierbaren Eingänge, die digitalen Eingänge und die Signalrelaisausgänge Rauchmelder oder z.B. eine Lüftungsanlage anzuschließen.
Durch spezielle Schutzabdeckungen ist eine einfache und sichere Bedienung der KS2 Kompaktsteuerung am Modul möglich. Aufbau und elektrische Installation des Schaltschranks sind durch seine Konstruktion ebenfalls unkompliziert und einfach möglich. Mit komfortablen Push-In-Abgangsklemmen können einfach und schnell beispielsweise Brandschutzklappen angeschlossen werden.
Die Konstruktion des Schaltschranks entlastet ebenfalls bei der Bedingung und Montage maximal. Schutzabdeckungen ermöglichen die einfache Bedienung der Kompaktsteuerung KS2. Auf der Abgangsseite wurden die Schaltschränke mit komfortablen Push-In-Abgangsklemmen ausgestattet, die Ihnen den Anschluss der Brandschutzklappen oder weiterer Peripherie erleichtern.
Um ein Maximum an Platzersparnis zu bieten, stehen je nach Konfiguration zwei unterschiedliche Schaltschrankgrößen zur Verfügung:
- 600x400x200 mm (BxHxT): Anschluss von bis zu 6 Brandschutz-, Jalousie- und Rauchschutzklappen
- 600x800x200 mm (BxHxT): Anschluss von 7-24 Brandschutz-, Jalousie- und Rauchschutzklappen:
Alle Schaltschränke verfügen über die Schutzart IP 66 und eine CE-Kennzeichnung.
Anschlussmöglichkeiten:
- 6, 12, 18 oder 24:
- Brandschutzklappen mit Federrücklaufmotoren und integrierten Endschaltern
- Jalousieklappen mit Federrücklaufmotoren und integrierten Endschaltern
- Rauchschutzklappen mit Federrücklaufmotoren und integrierten Endschaltern
- 8 Kanalrauchmelder
- Brandschutzklappen mit thermisch-mechanischer Auslöseeinrichtung
- Brandschutzventile
- Sensoren und Aktoren
- Überwachte, drahtgebundene Übertragungswege
- Schnittstelle zur Gebäudeleittechnik und/oder Brandmeldezentrale

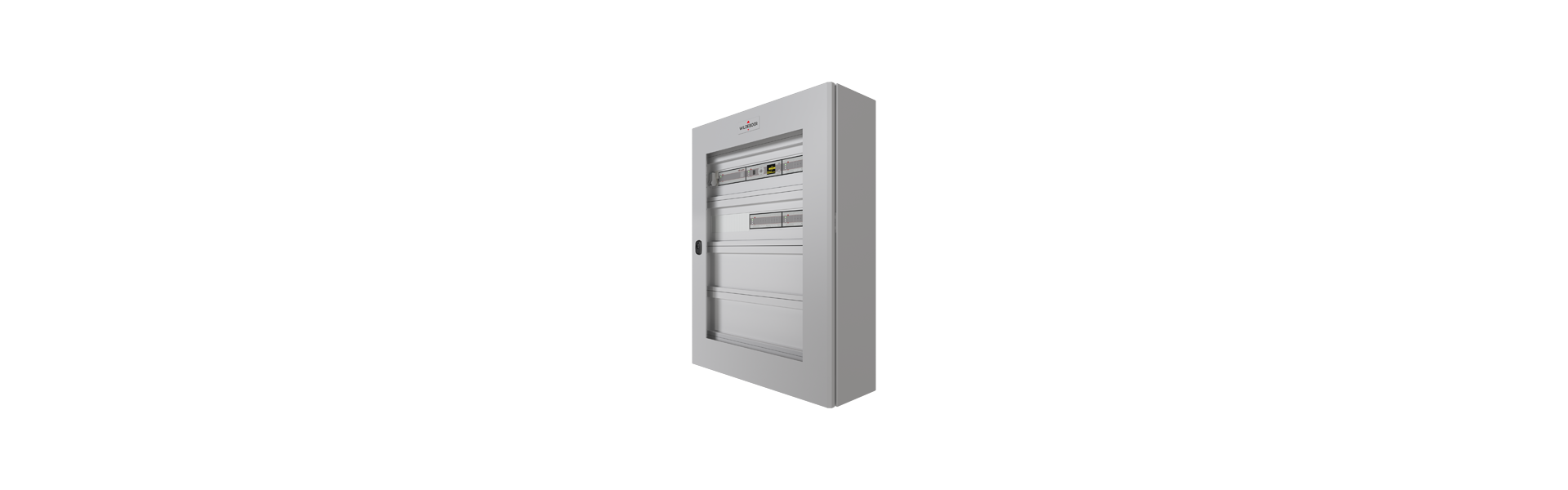

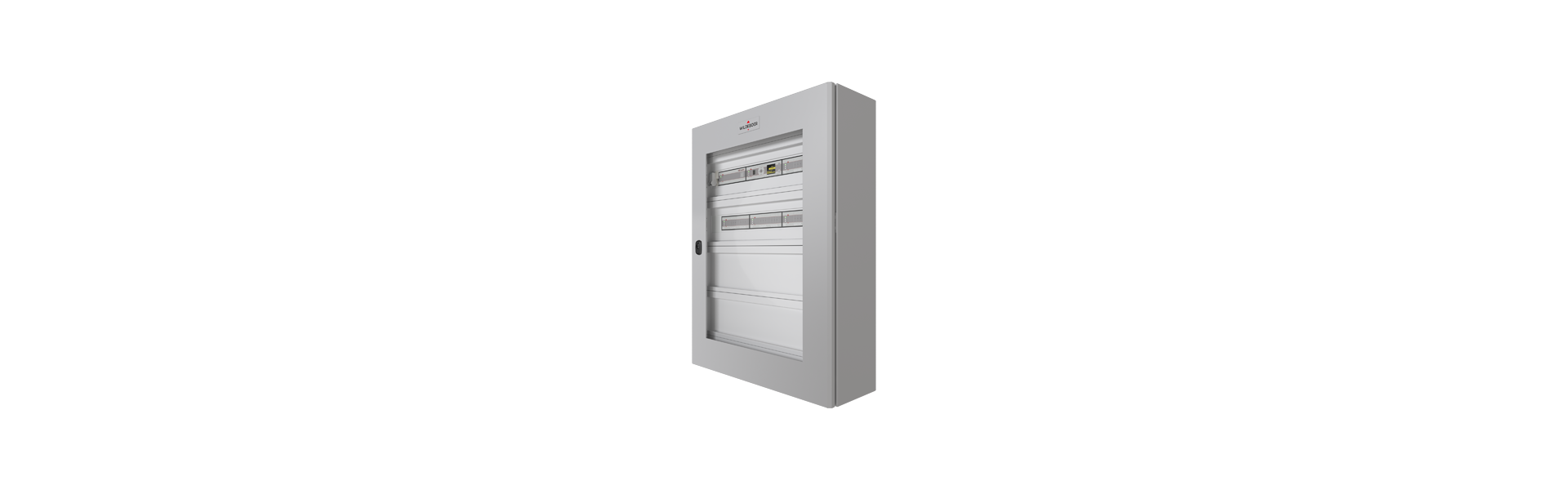

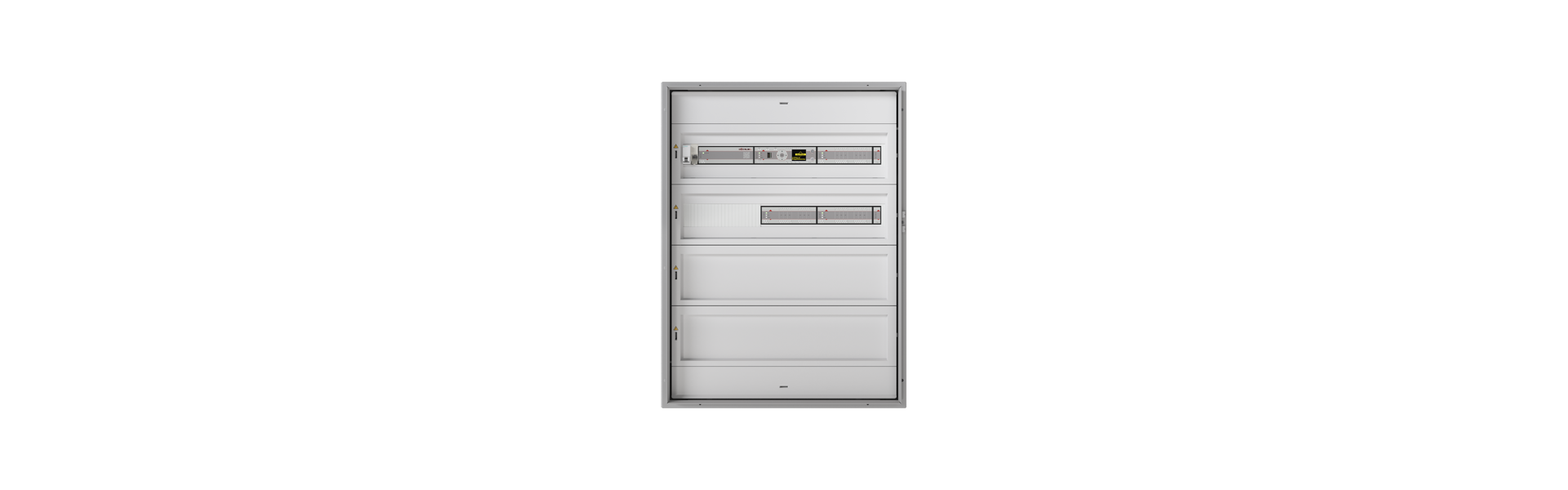

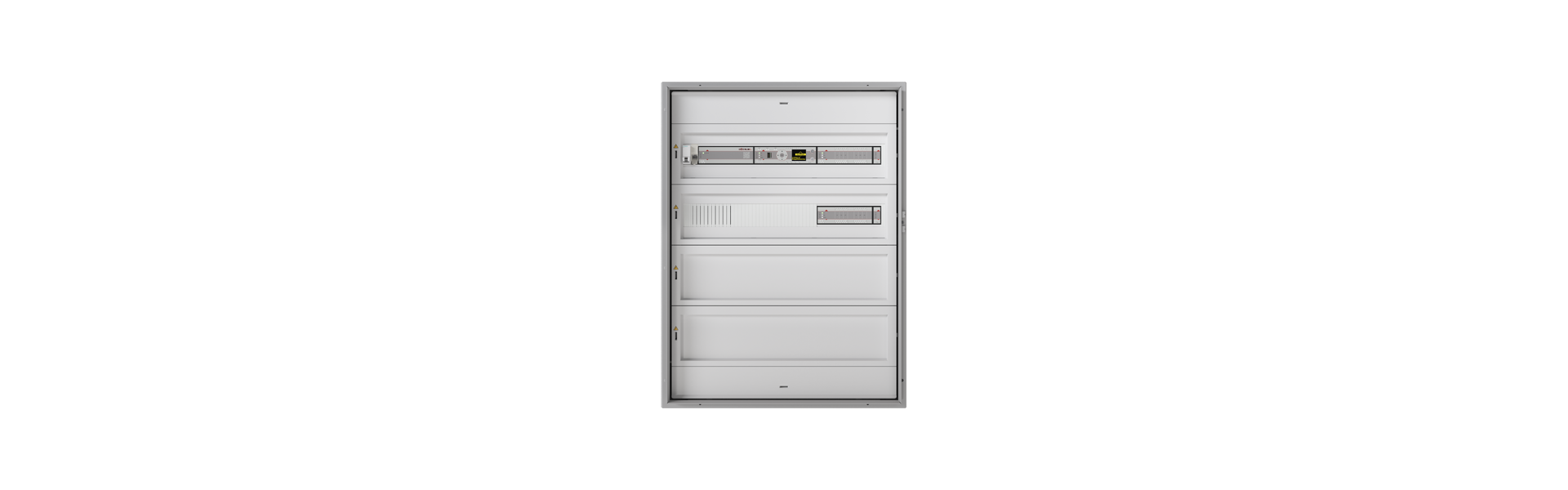

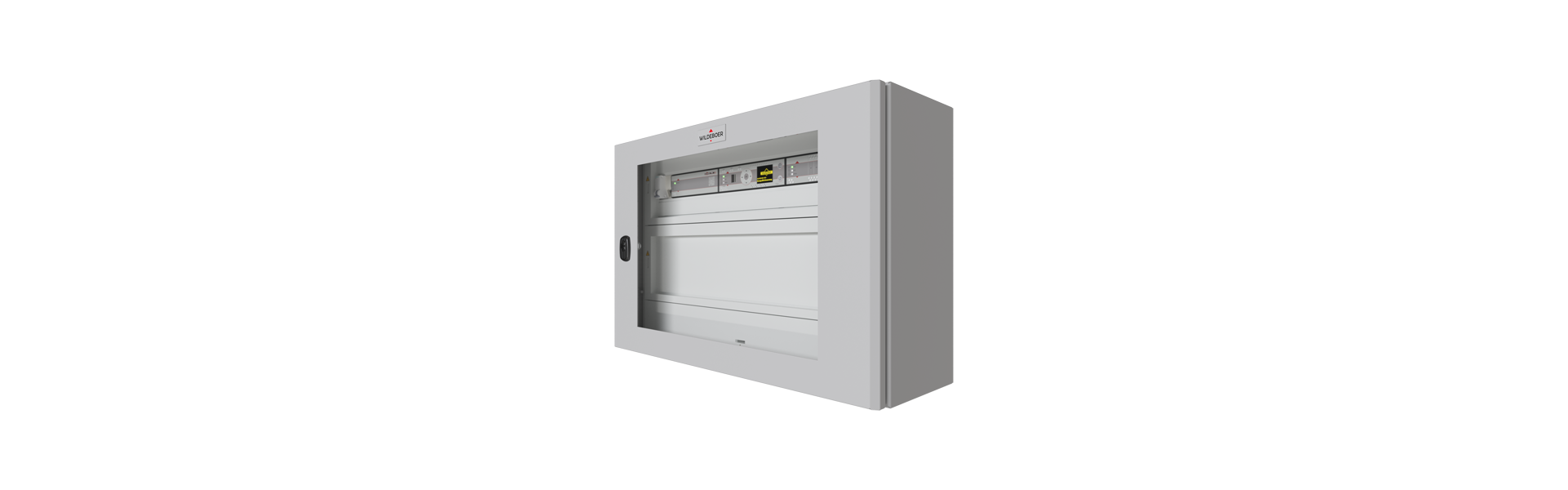

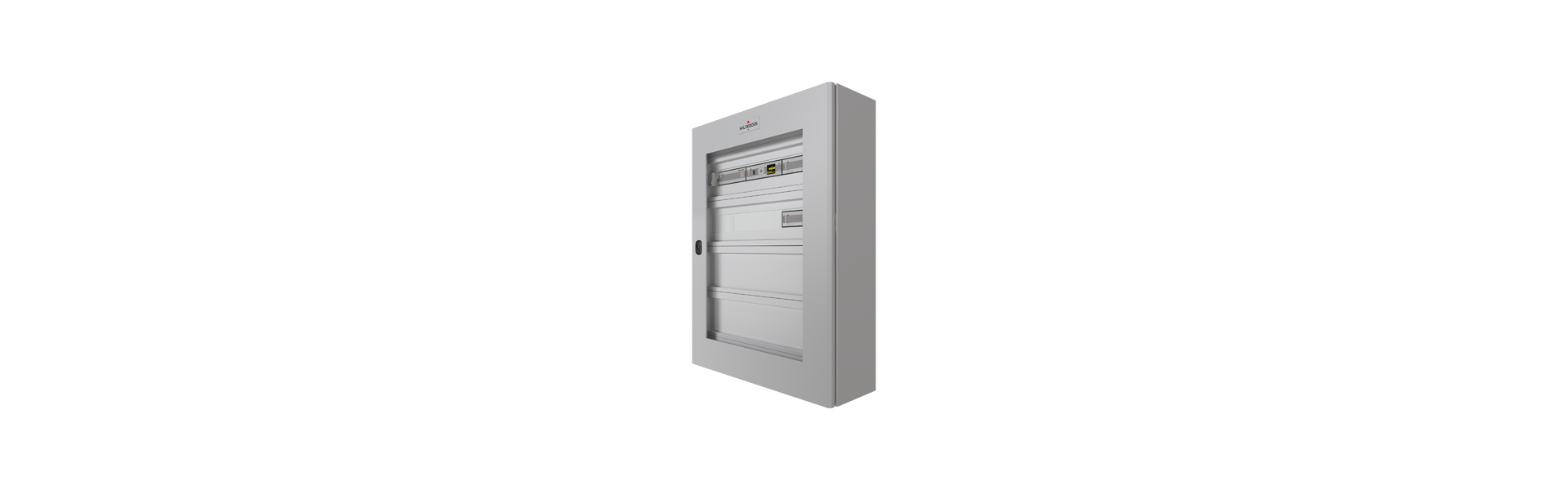

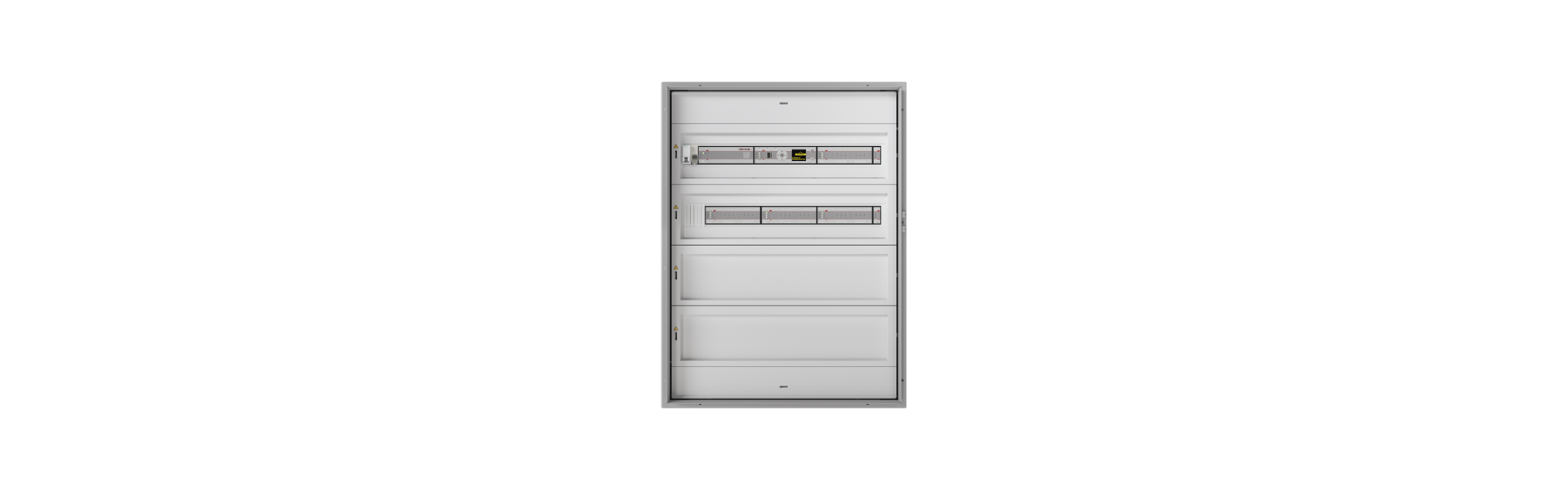

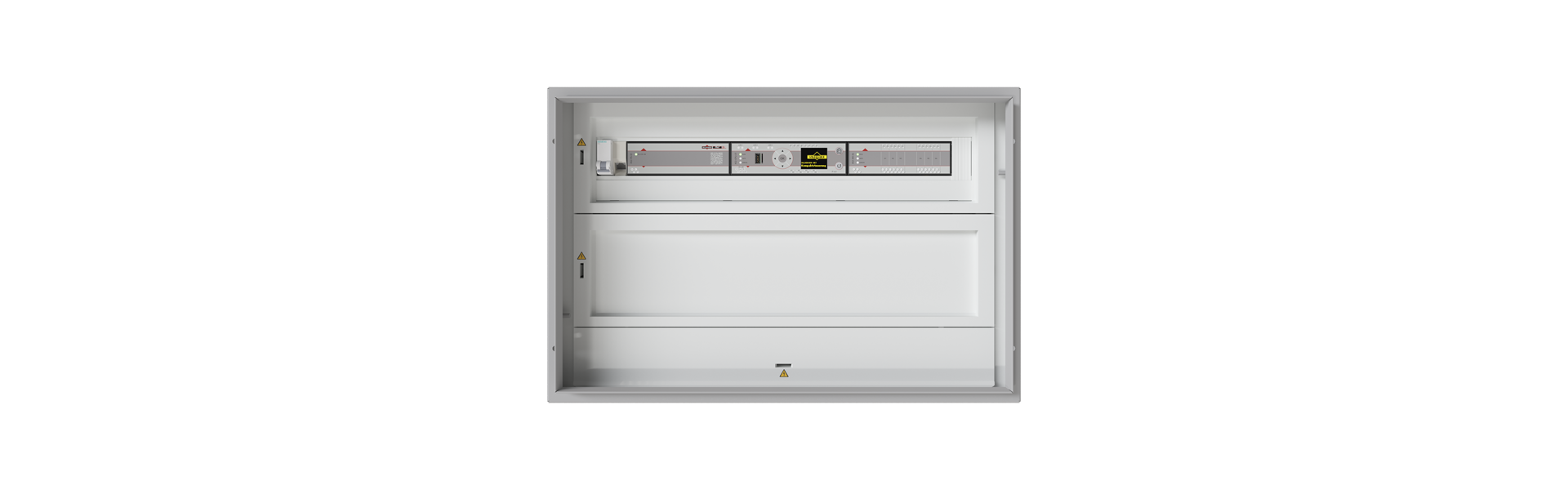

Produktbilder
