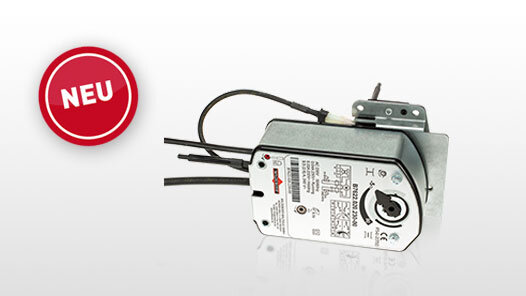

Bauseits steht für die Montage von Brandschutzklappen immer weniger Platz zur Verfügung. Mit der neuen Konsole verringert sich der Abstand der Standard-Federrücklaufantriebe M220-9/V und M24-9/V zur Brandschutzklappe enorm. Damit kommen wir der Anforderungen einer kompakten Bauweise nach.
Bei den FK90 Brandschutzklappen der Baureihen FK92 und FK120 wird der Federrücklaufantrieb, mit einem Winkel von 60° hängend, neu ausgerichtet. Damit entfällt der frontale Überstand des Federrücklaufantriebs, der über die Brandschutzklappe hinausragte, komplett. Der seitliche Abstand des Antriebs zur Klappe verringert sich von 110 mm auf 55 mm.
Die neue Motorkonsole kommt ebenfalls bei den FR90 und FK90K Brandschutzklappen zum Einsatz. Auch hier wird der Abstand zwischen Klappe und Antrieb stark reduziert.
Der seitliche Abstand wurde bei der FK92K von 145 mm auf 90 mm und bei der FR92 ebenfalls um 55 mm auf 125 mm verringert.
Die neuen, flexiblen Auslöseeinrichtungen verfügen über ein Auslöseelement V 72°C mit weißem Stecker und einem Auslöseelement V 90°C mit rotem Stecker (100°C Nenntemperatur).
