Die richtige Dimensionierung von Schalldämpfern für Lüftungsanlagen: Ein Leitfaden

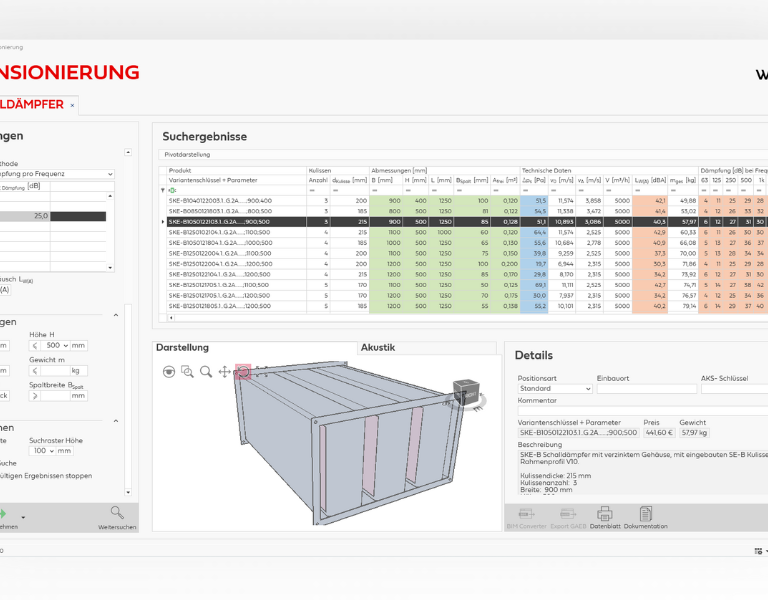

Erfahren Sie in diesem Leitfaden, wie Sie mit unserer Dimensionierungssoftware WiDim Schalldämpfer richtig auswählen und sowohl die Akustik als auch die Energieeffizienz Ihrer Lüftungsanlage optimieren können.

Lüftungsanlagen sind aus modernen Gebäuden nicht mehr wegzudenken. Sie sorgen für frische Luft und ein angenehmes Raumklima. Doch während sie ihre Arbeit tun, entstehen durch den Luftstrom Geräusche, die nicht nur störend sein können, sondern auch die Qualität des Raumklimas beeinträchtigen. Ein Schalldämpfer kann hier Abhilfe schaffen, aber ihre Auswahl und Dimensionierung erfordert fundiertes Fachwissen und präzise Berechnungen. In diesem Blogbeitrag erfahren Sie, wie Sie den richtigen Schalldämpfer für Ihre Lüftungsanlage auswählen und dimensionieren können.

Warum sind optimal dimensionierte Schalldämpfer wichtig?

Schalldämpfer verringern den Geräuschpegel, der durch den Ventilator, Umlenkungen und Einzelwiderstände in Lüftungsanlagen entsteht. Sie minimieren sowohl die Lärmbelastung für die Umgebung als auch die für Personen im Inneren eines Gebäudes. Unzureichend dimensionierte Schalldämpfer können jedoch zu einer unzureichenden Schallminderung führen, was die Akustik des gesamten Systems negativ beeinflussen kann.

Überdimensionierte Schalldämpfer dämpfen zwar die Geräusche auf ein angenehmes Maß, können jedoch auch hohe Druckverluste und damit hohe Energiekosten im laufenden Betrieb mit sich führen. Eine präzise Dimensionierung ist daher entscheidend für die Effektivität und die Energieeffizienz Ihrer Lüftungsanlage.

Wie dimensioniere ich einen Schalldämpfer richtig?

Das Dimensionieren eines Schalldämpfers ist ein wichtiger Schritt, um eine optimale Geräuschreduzierung in Lüftungsanlagen zu gewährleisten. In diesem Blogbeitrag zeigen wir Ihnen, wie Sie mithilfe der WiDim einen Schalldämpfer korrekt dimensionieren. Die folgenden Schritte führen Sie durch den gesamten Prozess:

  1. WiDim starten
  2. Relevante Bedingungen eintragen
  3. Schalldämpfer suchen und auswählen

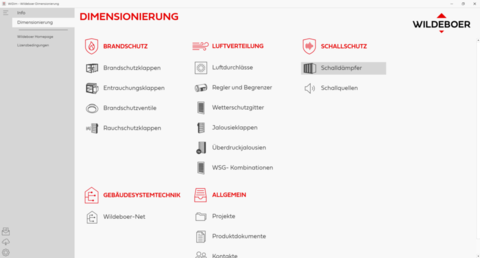

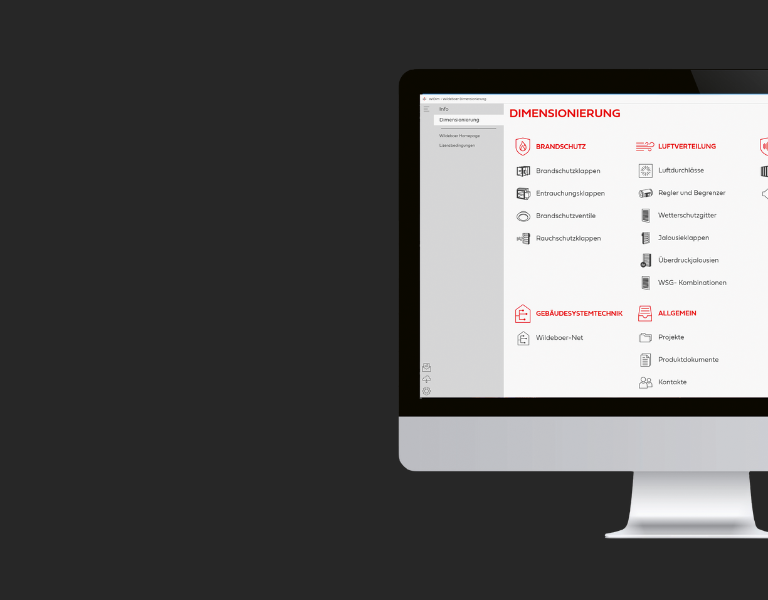

1. Öffnen Sie die WiDim und starten Sie das Modul Schalldämpfer

Um einen Schalldämpfer richtig zu dimensionieren, öffnen Sie zunächst die WiDim und wählen Sie das Modul 'Schalldämpfer' aus. Anschließend gelangen Sie zur Benutzeroberfläche, in der Sie alle relevanten Parameter für die Dimensionierung eingeben können.

Modul Schalldämpfer in der WiDim

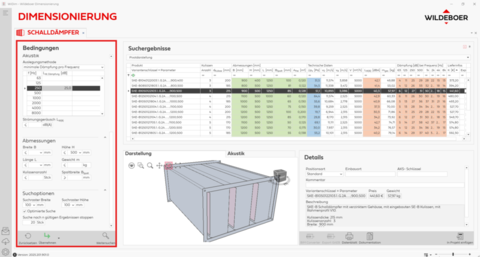

2. Tragen Sie die für Sie relevanten Bedingungen ein

Nun müssen Sie die spezifischen Bedingungen für Ihren Schalldämpfer festlegen. Diese beinhalten das Produkt, die Kulissenart, die Kulissendicken, die Produktdetails, die Einbausituation, die Strömungstechnik, die akustischen Anforderungen und die Abmessungen. Wir erklären die einzelnen Schritte im Detail.

Produkt

Wählen Sie das Produkt, das Sie dimensionieren möchten. Zur Auswahl stehen:

Kulissenart

Wählen Sie die Kulissenart, die am besten zu Ihrer Anwendung passt oder lassen Sie das Programm über beide Kulissenarten suchen:

  • Breitbandkulissen: Diese decken ein breites Frequenzspektrum ab und sind für die allgemeine Schalldämpfung geeignet.
  • Absorberkulissen: Diese sind speziell darauf ausgelegt, im höheren Frequenzbereich eine hohe Dämpfung zu erzielen.

 Sind beide Checkboxen aktiviert, sucht das Programm nach der am besten geeigneten Kulisse für Ihre Anforderungen und zeigt Ihnen diese in den Suchergebnissen an.

Kulissendicken

Ein großer Vorteil der SKE-Schalldämpfer und SE-Kulissen ist die Vielzahl an Auswahlmöglichkeiten bei den Kulissendicken – Sie können aus bis zu acht verschiedenen Dicken wählen. Dies ermöglicht eine exakte Anpassung an Ihre individuellen Anforderungen. Die Standardaktivierung der Checkboxen sorgt dafür, dass das Programm automatisch die passende Kulissendicke für Ihre Anwendung ermittelt, was den Prozess besonders komfortabel und effizient gestaltet.

Produktdetails

Durch einen Klick auf 'Produktdetails' öffnen Sie weitere Einstellungen:

  • Geben Sie an, ob Sie einen in der Höhe oder Breite geteilten Schalldämpfer benötigen.
  • Wählen Sie die Druck- und Dichtheitsklasse aus, die der Schalldämpfer erreichen soll.
  • Passen Sie das Flanschprofil oder eine zusätzliche Lochblechabdeckung für die Kulissen an.

Einbausituation

Die Einbausituation beeinflusst den Druckverlust des Schalldämpfers. Geben Sie an, ob der Schalldämpfer frei angeströmt wird oder ob die Luft frei aus dem Schalldämpfer austritt. Diese Auswahl hilft, den Druckverlust korrekt zu berechnen und in der Dimensionierung zu berücksichtigen.

Strömungstechnik

In diesem Abschnitt geben Sie die strömungstechnischen Vorgaben ein:

  • Volumenstrom: Der Volumenstrom, der durch Ihre Anlage strömt.
  • Druckverlust: Der maximale Druckverlust, der für den Schalldämpfer zur Verfügung steht.
    Der Druckverlust hat unter Umständen einen großen Einfluss auf die Energieeffizienz der gesamten Anlage und sollte daher so gering wie möglich gewählt werden.
  • Maximale Strömungsgeschwindigkeit und maximale Anströmgeschwindigkeit: Die maximalen Geschwindigkeiten die für die Suche berücksichtigt werden sollen.

Die Werte für Druckverlust und Anströmgeschwindigkeit sind standardmäßig mit branchenüblichen Werten voreingestellt, können aber nach Bedarf in den Programmeinstellungen angepasst werden.

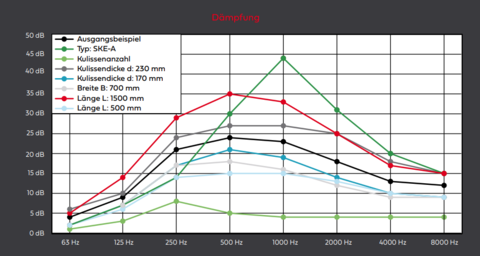

Akustik

Die Akustik ist ein entscheidender Aspekt bei der Auslegung von Schalldämpfern. Die WiDim bietet Ihnen vier verschiedene Auslegungsmethoden. Zu den gängigsten Methoden gehören:

  • Minimale Dämpfung pro Frequenz: Geben Sie an, welche Dämpfung Sie in bestimmten Frequenzen (z. B. 30 dB bei 250 Hz) mindestens erreichen möchten.
  • Maximale Rest-Schallleistung in Summe: Hier können Sie das Eingangsgeräusch (z. B. vom Ventilator) angeben und das maximale Ausgangsgeräusch des Schalldämpfers festlegen. Der Wert für das Strömungsgeräusch (Eigengeräusch des Schalldämpfers) sollte in der Regel 10 dB kleiner sein als der Restschall.

Abmessungen

Hier können die maximalen Abmessungen Ihres Schalldämpfers vorgegeben werden. Möchten Sie fixe Abmessungen vorgeben, können Sie dies durch Klick auf das „“-Symbol angeben. Die dann durchsuchten Abmessungen beschränken sich auf das hier angegebene Maß.

3. Schalldämpfer suchen und auswählen

Mit der WiDim-Software finden Sie im Handumdrehen den passenden Schalldämpfer für Ihre Anforderungen. Nutzen Sie die vielfältigen Suchoptionen, um Ihre Auswahl gezielt einzugrenzen, und profitieren Sie von praktischen Exportmöglichkeiten für eine nahtlose Integration in Ihre Projekte.

Suchoptionen

Durch die Suchoptionen ist es zudem möglich, die Suche gezielt auf bestimmte Anforderungen einzugrenzen. Optimieren Sie die Suchparameter durch Anpassung der Schrittweite oder deaktivieren Sie die optimierte Suche. Ein kleineres Suchraster und das Deaktivieren der optimierten Suche kann die Anzahl der durchsuchten Schalldämpfer erhöhen, welches jedoch die Suchdauer verlängert. Nachdem Sie alle relevanten Parameter eingegeben haben, klicken Sie auf 'Suchen', um nach passenden Schalldämpfern zu suchen.

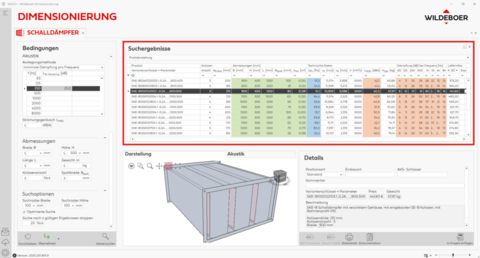

Ergebnisse

In den Ergebnissen werden Ihnen nun die passenden Produktvarianten angezeigt. Diese können in der Tabelle weiter sortiert und gefiltert werden, um das optimale Produkt zu finden.



Ergebnis anpassen

Wenn kein geeignetes Ergebnis angezeigt wird, passen Sie die Eingangsparameter entsprechend an. Möglicherweise müssen dabei Werte wie Abmessungen oder Strömungsgeschwindigkeit neu justiert werden.

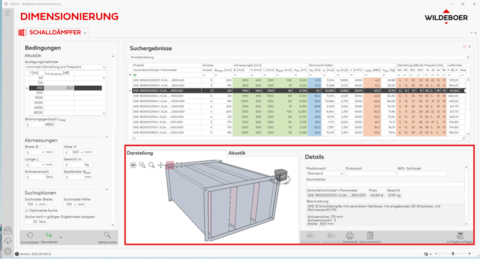

Auswahl exportieren

Haben Sie das passende Produkt gefunden, können Sie es bequem weiterverarbeiten. Die WiDim bietet Ihnen dafür folgende Möglichkeiten:

  • Exportieren Sie das Datenblatt für Ihre Dokumentation.
  • Speichern Sie das Ergebnis in einem Projekt, um es später wieder aufzurufen.
  • Generieren Sie direkt einen Ausschreibungstext, der Ihnen die Integration in Bauprojekte erleichtert.
  • Übertragen Sie die Daten über unseren BIM-Converter oder die zahlreichen Schnittstellen nahtlos in Ihren BIM-Prozess.
  • Kopieren Sie den Variantenschlüssel, um das Produkt schnell und unkompliziert bei uns zu bestellen.

Mit WiDim wird die Dimensionierung von Schalldämpfern nicht nur einfacher, sondern auch effizienter. Trotz der großen Variantenvielfalt gelangen Sie dank präziser Filter und automatisierter Berechnungen schnell zu einer Lösung, die sowohl technisch als auch wirtschaftlich optimal ist. So finden Sie das perfekte Produkt für Ihre Anforderungen und verbessern gleichzeitig die Energieeffizienz und Akustik Ihrer Lüftungsanlage.
