SK Kanalgitter
Lüftungsgitter

SK Kanalgitter

Kanalgitter SK werden für den Einbau in den Lüftungskanal verwendet. Waagerecht oder senkrecht angeordnete Strahllenklamellen können für die Einstellung der Richtung des Luftstromaustritts genutzt werden. Der integrierte Schlitzschieber mit größtmöglichem freien Querschnitt drosselt den Luftstrom optimal und ermöglicht eine komfortable Volumenstromregulierung durch das Kanalgitter SK.

Technische Details

  • Waagerecht (SK) und senkrecht angeordnete (SKS) Strallenklamellen
  • Luftstrom durch Strahllenklamellen regulierbar
  • Für Zuluft wie auch Ablauf anwendbar
  • Für den Einbau in Lüftungskanäle
  • Schlitzschieber drosselt den Luftstrom optimal

Produktinformationen

Kanalgitter SK sind Lüftungsgitter, die aus verzinktem Stahlblech bestehen. Sie werden zum direkten Einbau in den Lüftungskanal eingesetzt.

Lamellen Kanalgitter SK

Mit ihren waagerecht oder senkrecht angeordneten Strahllenklamellen erlauben Sie die komfortable Einstellung der Richtung des Luftstromaustritts.

Funktionsweise

Der Schlitzschieber des Kanalgitters SK hat einen großen freien Querschnitt. Mit seiner Hilfe lässt sich der Luftstrom optimal drosseln.

Der Schlitzschieber des Kanalgitters ist mit dem Frontrahmen fest verbunden und mit senkrechten Stegen ausgestattet.

Weiter ermöglicht der Schlitzschieber eine komfortable Volumenstromregulierung und unterstützt die horizontale Strahllenkung. Damit wird die gleichmäßige Verteilung ausströmender Zuluft sichergestellt.

Die verzinkte Oberfläche des Kanalgitters ist optisch gleichartig zu der Kanaloberfläche. Falls erforderlich, sind bauseitige Anstriche problemlos realisierbar.

Kanalgitter SK werden mit waagerechten Strahllenklamellen und Kanalgitter SKS mit senkrechten Strahllenklamellen geliefert.

Dimensionen

Die SK Kanalgitter sind in den Baugrößen (B x H) von 425 mm x 125 mm bis 825 mm x 325 mm bzw. 1.025 mm x 125 mm erhältlich.

Technische Spezifikationen

Nicht alle hier aufgeführten Variantenwerte sind miteinander kombinierbar. Nutzen Sie unseren Wildeboer-Konfigurator zur einfachen Überprüfung der Ausführungsmöglichkeiten.

Lamellenanordnung
  • Waagerecht
  • Senkrecht
Breite
  • 425 mm
  • 525 mm
  • 625 mm
  • 825 mm
  • 1025 mm
Höhe
  • 125 mm
  • 225 mm
  • 325 mm
Luftrichtung
  • Zuluft (ausströmend)
  • Abluft (einströmend)

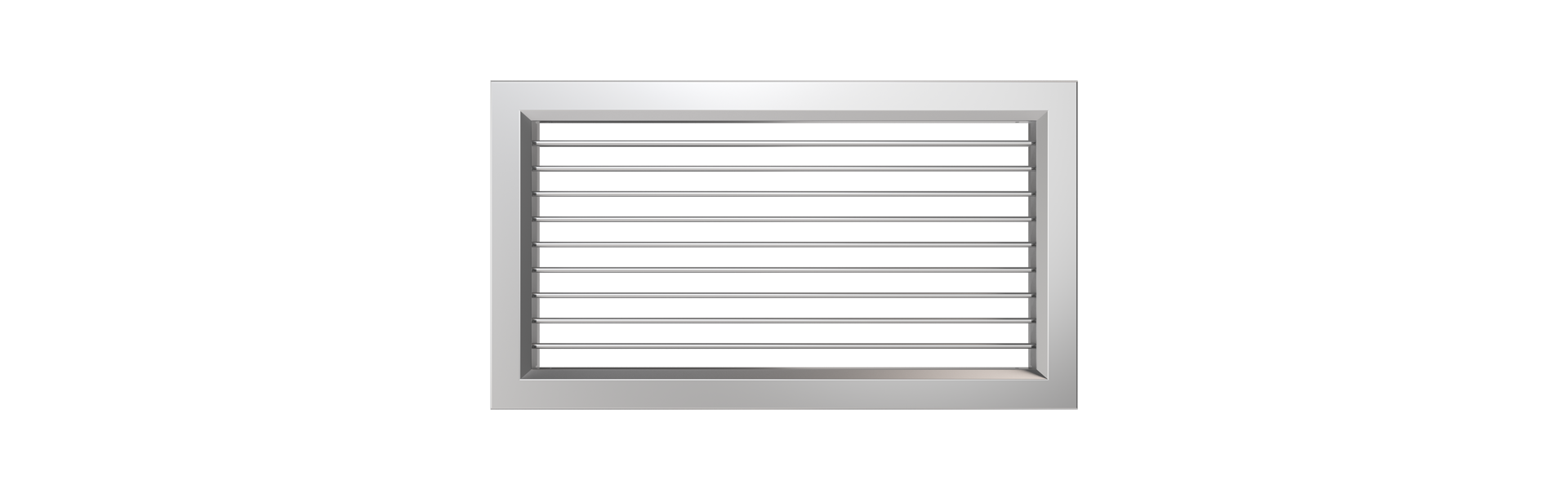

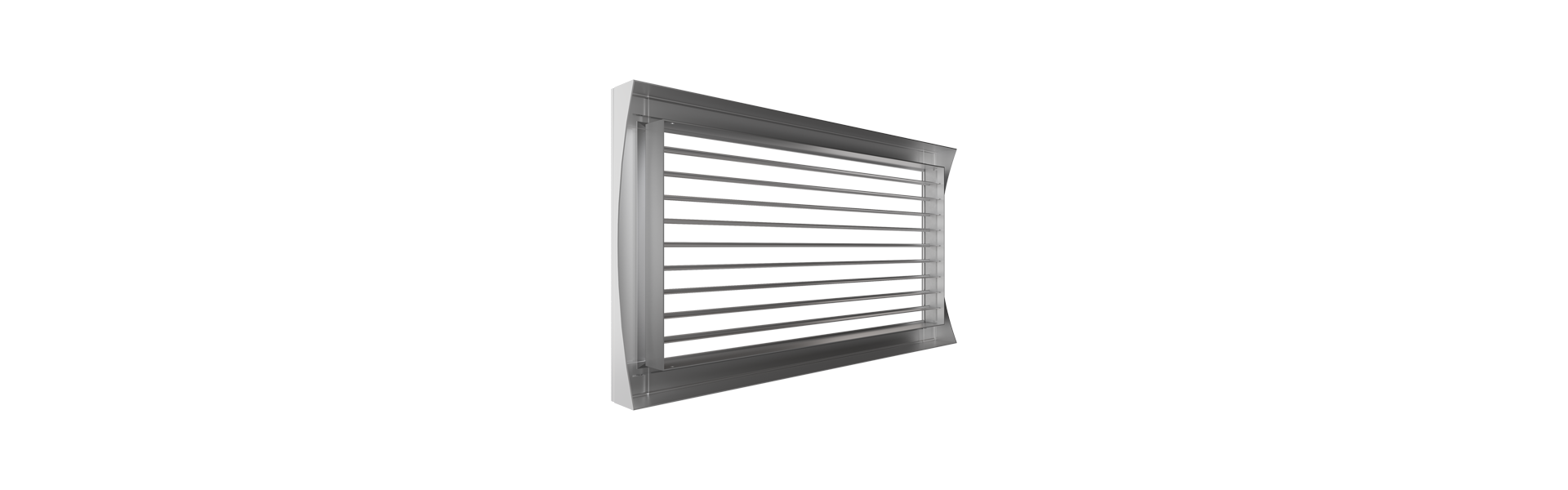

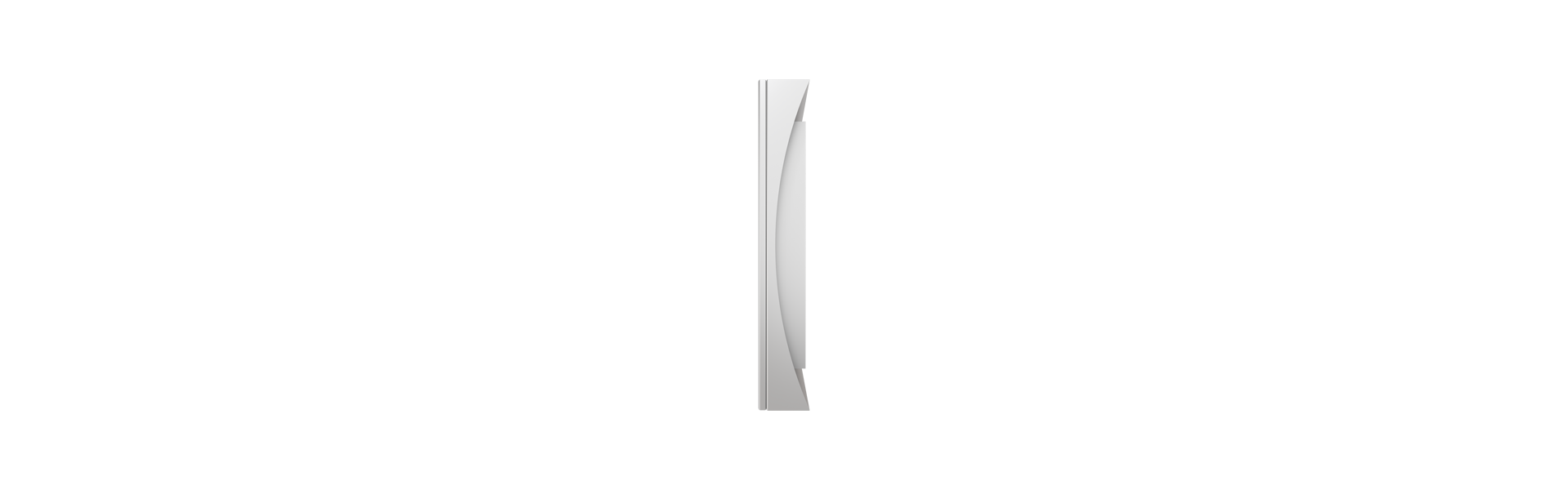

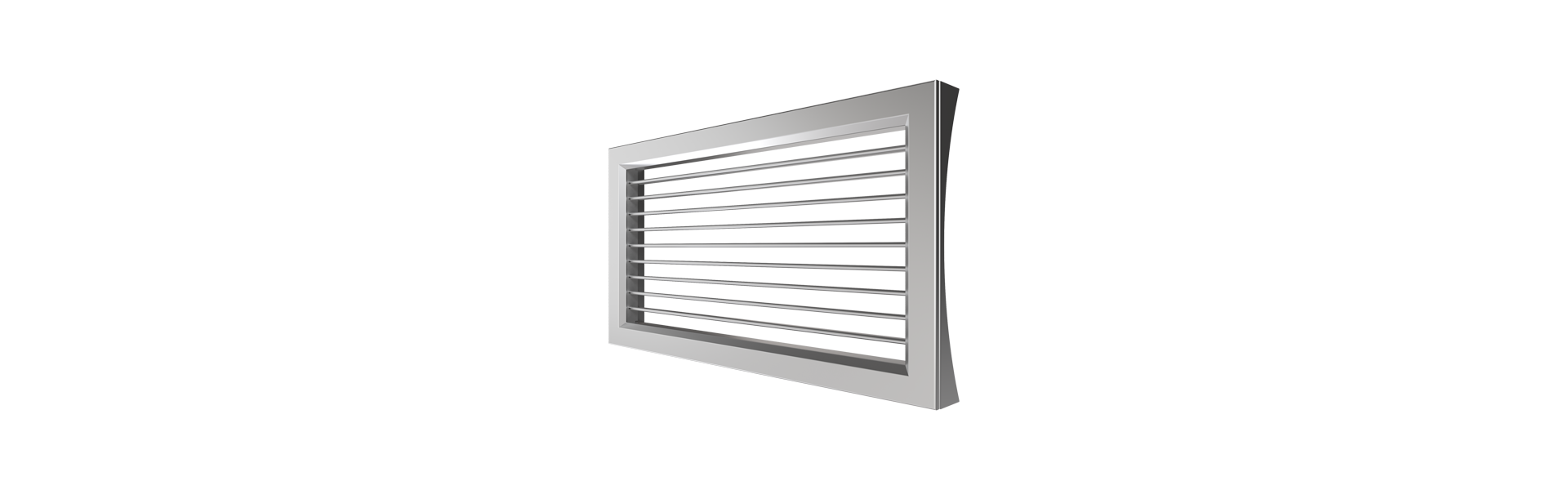

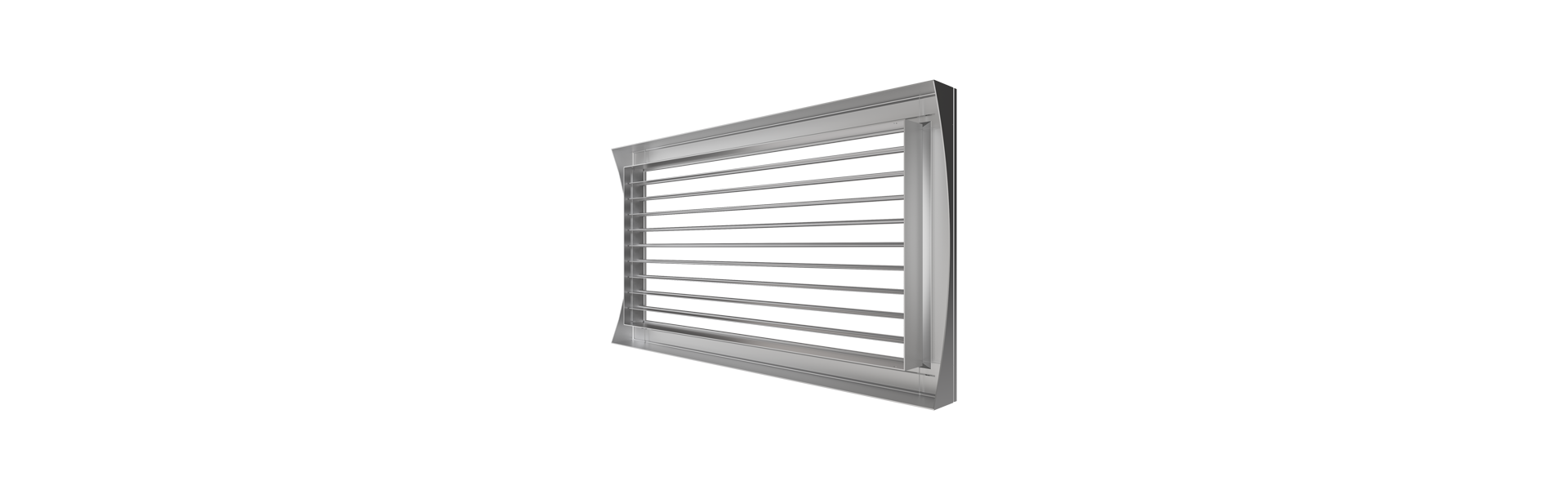

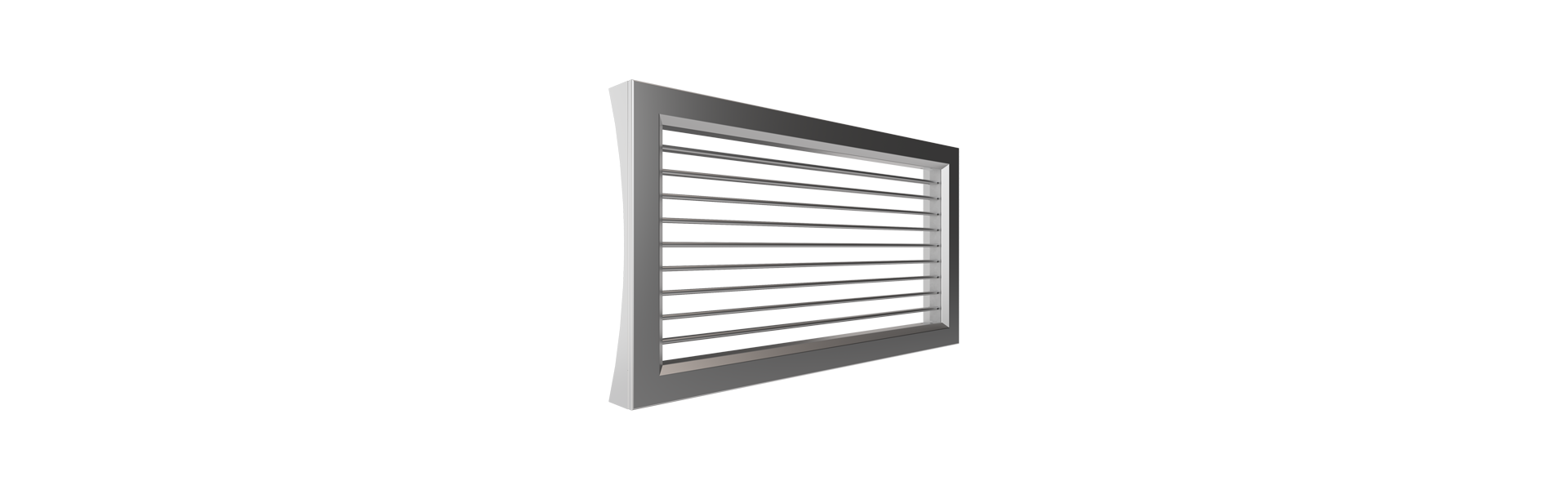

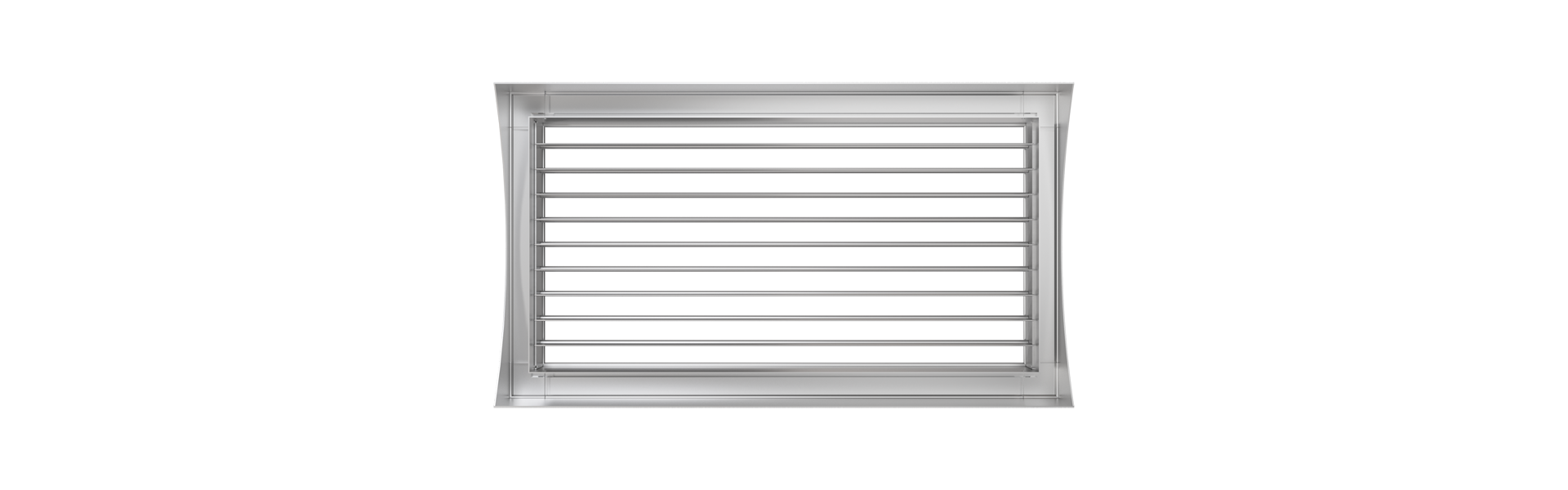

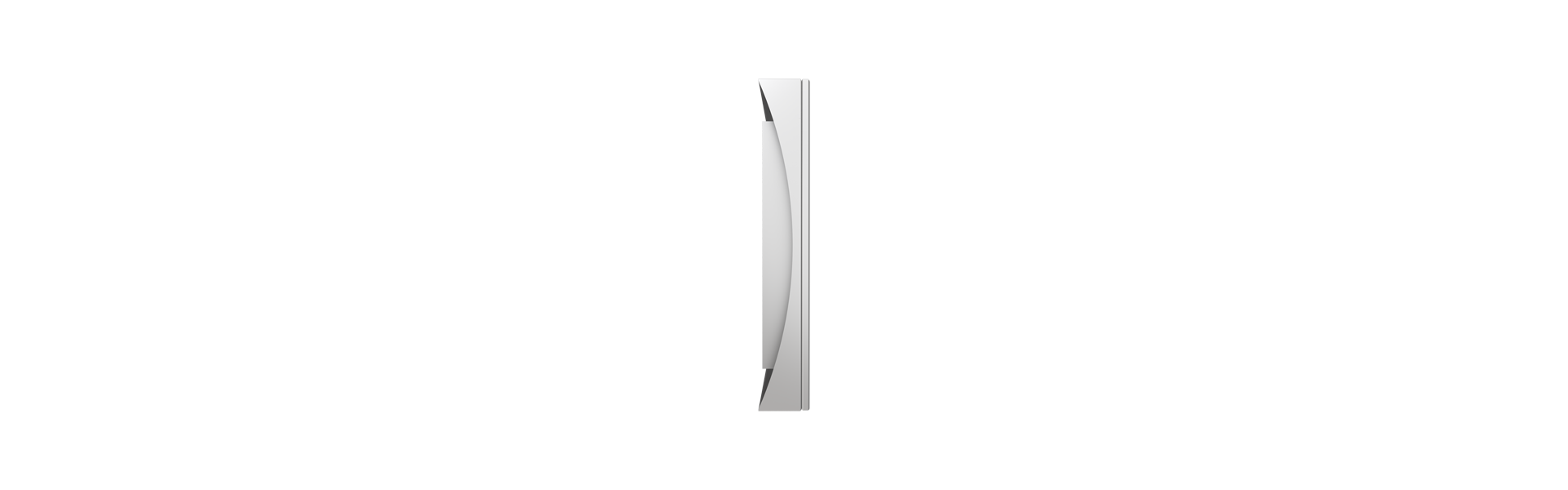

Produktbilder

Medien & Downloads

Anwenderhandbuch SK Kanalgitter (2021-01)
PDF 2MB

Ausschreibungstext

Über den folgenden Link können Sie den Ausschreibungstext zu diesem Produkt herunterladen. Neben den gängigen Formaten PDF oder DOC sind auch die Formate GAEB 90, ÖNORM oder DATANORM 5 möglich.
