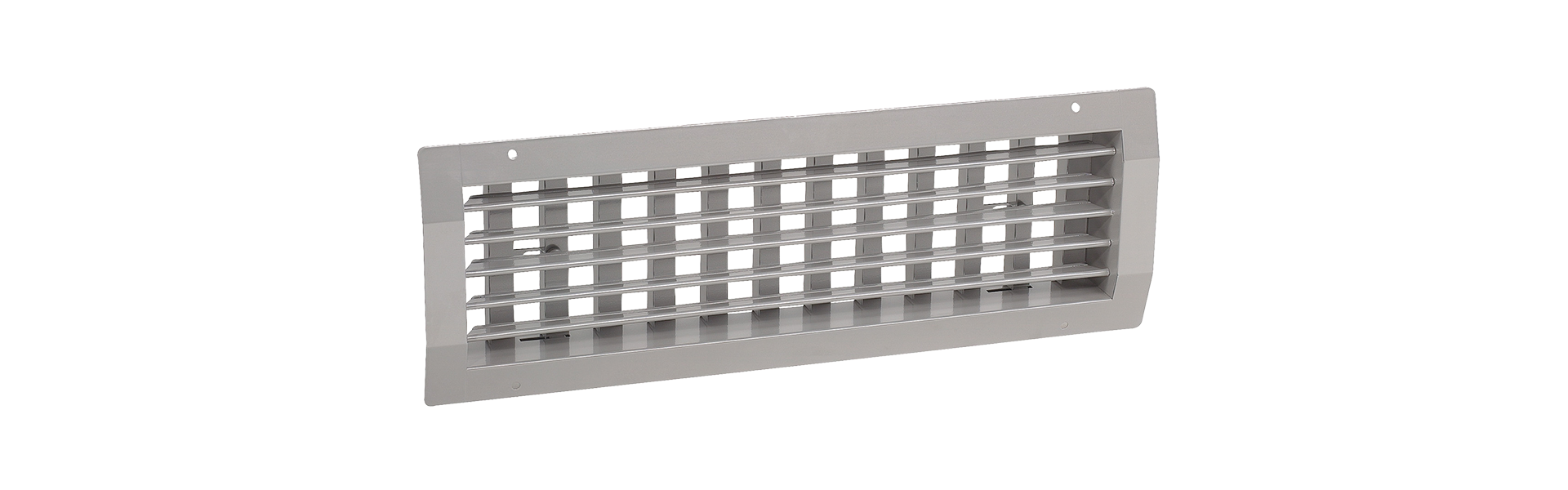

SR Rohrgitter

SR Rohrgitter wurden für den direkten Einbau in Rohre entwickelt. Der in dem Rohrgitter integrierte Schlitzschieber mit größtmöglichem freiem Querschnitt drosselt den Luftstrom optimal und ermöglicht eine komfortable Volumenstromregulierung.

Technische Details

  • Waagerecht (SR) und senkrecht angeordnete (SRS) Strallenklamellen
  • Lüftungsgitter zum direkten Einbau in Rohre, z.B Wickelfalzrohre
  • Einstellung des Luftstromaustritts mittels Strahllenklamellen
  • Drosselung und Volumenstromregulierung des Luftstroms durch Schlitzschieber
  • Gleichmäßige Ausströmung von Zuluft
  • Aus verzinktem Stahlblech



Produktinformationen

Rohrgitter SR sind aus verzinktem Stahlblech gefertigte Lüftungsgitter. Sie können direkt in Rohre und Wickelfalzrohre eingebaut werden.

Lamellen

Mit den waagerecht (Rohrgitter SR) oder senkrecht angeordneten Strahllenklamellen (Rohrgitter SRS) kann die Richtung des Luftstromaustritts wunschgemäß eingestellt werden.

Funktionsweise Rohrgitter SR

Der mit dem Frontrahmen fest verbundene und mit senkrechten Stegen ausgestattete Schlitzschieber des Rohrgitters drosselt mit seinem relativ großen, freien Querschnitt den Luftstrom optimal.

Ebenfalls ermöglicht der Schlitzschieber im Rohrgitter eine komfortable Volumenstromregulierung und unterstützt die horizontale Strahllenkung.

Eine ausreichend gleichmäßige Verteilung der ausströmenden Zuluft ist damit sichergestellt.

Die verzinkte Oberfläche des Rohrgitters ist gleichartig mit der Rohroberfläche und falls gewünscht lassen sich bauseitige Anstriche problemlos realisieren.

Ausführungen

Rohrgitter werden mit waagerechten Strahllenklamellen in der Ausführung Rohrgitter SR und mit senkrechten Strahllenklamellen in der Ausführung Rohrgitter SRS geliefert.

Technische Spezifikationen

Nicht alle hier aufgeführten Variantenwerte sind miteinander kombinierbar. Nutzen Sie unseren Wildeboer-Konfigurator zur einfachen Überprüfung der Ausführungsmöglichkeiten.

Lamellenanordnung
  • Waagerecht
  • Senkrecht
Breite
  • 425 mm
  • 525 mm
  • 625 mm
  • 825 mm
  • 1025 mm
Höhe
  • 75 mm
  • 125 mm
  • 225 mm
Luftrichtung
  • Zuluft (ausströmend)
  • Abluft (einströmend)

Produktbilder

Medien & Downloads

Anwenderhandbuch SR Rohrgitter (2020-02)
PDF 934KB

Ausschreibungstext

Über den folgenden Link können Sie den Ausschreibungstext zu diesem Produkt herunterladen. Neben den gängigen Formaten PDF oder DOC sind auch die Formate GAEB 90, ÖNORM oder DATANORM 5 möglich.
