Brandschutz & Entrauchung |12.10.2026

Mehrfacheinbau und neue Montagemöglichkeiten für die EKM90

Kompakte Lösungen für große Volumenströme und bestehende Wandöffnungen

Die Einbaumöglichkeiten der EKM90 Entrauchungsklappe werden erweitert: Der Mehrfacheinbau von bis zu vier Klappen, der Anbau an massive Wände und die direkte Montage von Schutzgittern schaffen zusätzliche Möglichkeiten für unterschiedliche bauliche Anforderungen.

Mehrfacheinbau für große Volumenströme

Wenn sehr hohe Volumenströme oder besonders große Flächen zur Rauchableitung erforderlich sind, können ab sofort mehrere EKM90 kompakt miteinander kombiniert werden. Der Einbau ist ohne Abstand zwischen den einzelnen Entrauchungsklappen möglich.

Bis zu vier EKM90 lassen sich in unterschiedlichen Anordnungen zusammenstellen:

quadratisch,
nebeneinander in einem horizontalen Band,
übereinander in einem vertikalen Band.

So kann die Bauteilanordnung passend zu den räumlichen Gegebenheiten und Anforderungen geplant werden.

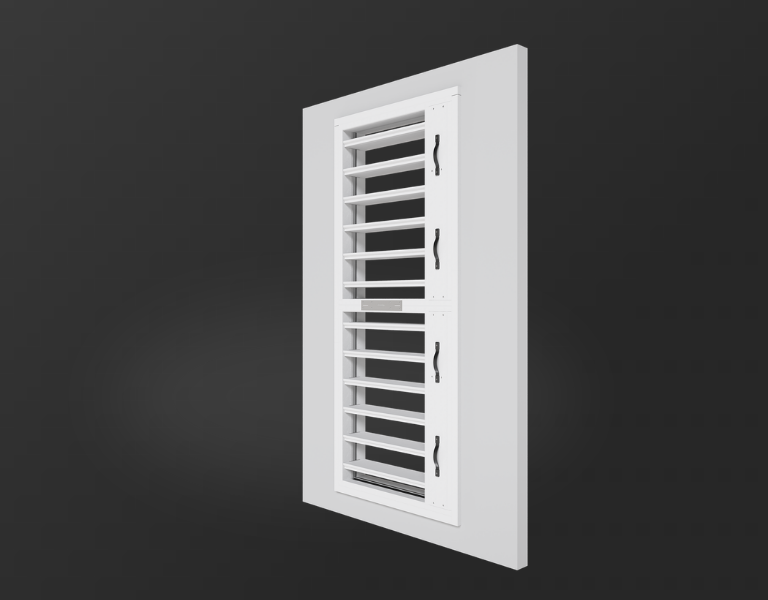

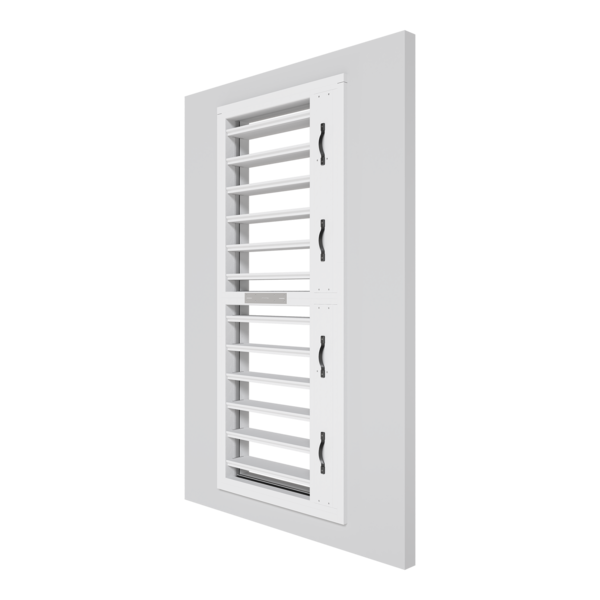

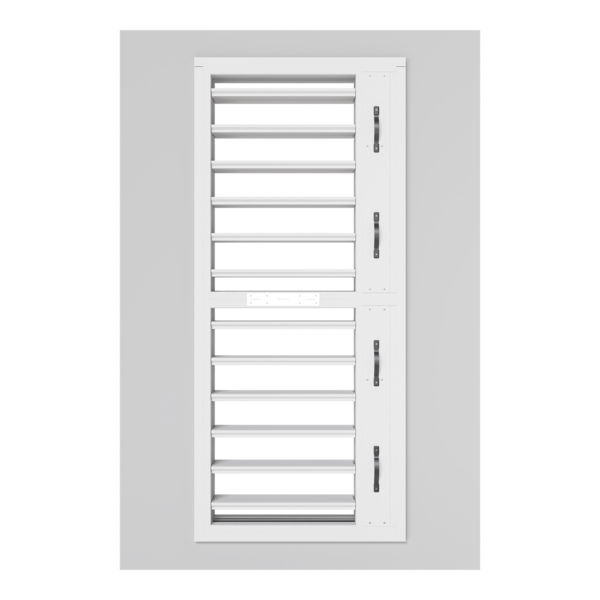

EKM90: Paketeinbau im vertikalen Band

EKM90: Paketeinbau im vertikalen Band

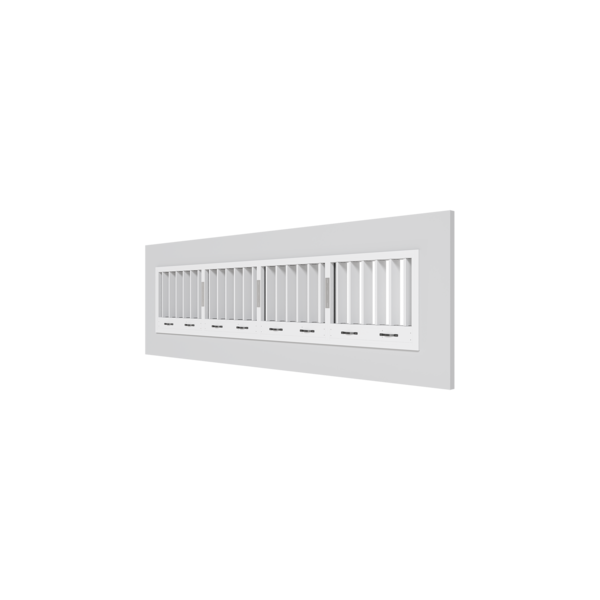

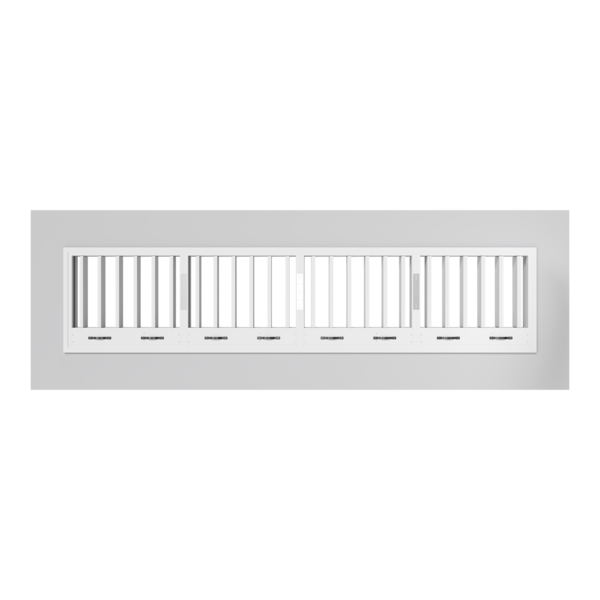

EKM90: Paketeinbau von vier Entrauchungsklappen im horizontalen Band

EKM90: Paketeinbau von vier Entrauchungsklappen im horizontalen Band

Möglichkeit zum Anbau an massive Wände

Die EKM90 kann nicht nur in massiven Wänden, Metallständerwänden, Schachtwänden und massiven Decken eingebaut werden. Neu hinzu kommt der Anbau an massive Wände.

Dabei wird die Entrauchungsklappe vor einer Öffnung an einer massiven Wand montiert. Diese zusätzliche Einbaumöglichkeit bietet eine Lösung, wenn die vorhandene Einbauöffnung zu klein ist oder eine bereits bestehende Wandöffnung genutzt werden soll.

Lösungen mit direkt montierten Schutzgittern

Ergänzend können Schutzgitter direkt an der EKM90 montiert werden. Dadurch lässt sich eine wandbündige Ausführung realisieren.

Neben den verfügbaren Schutzgittern von Wildeboer ist auch die Montage bauseitiger Gitter möglich.

Weitere Informationen zur EKM90

Ausführliche Informationen zu den Einbaumöglichkeiten, Abmessungen, technischen Eigenschaften und zum Zubehör finden Sie im Anwenderhandbuch und auf der Produktseite der EKM90 Entrauchungsklappe.
