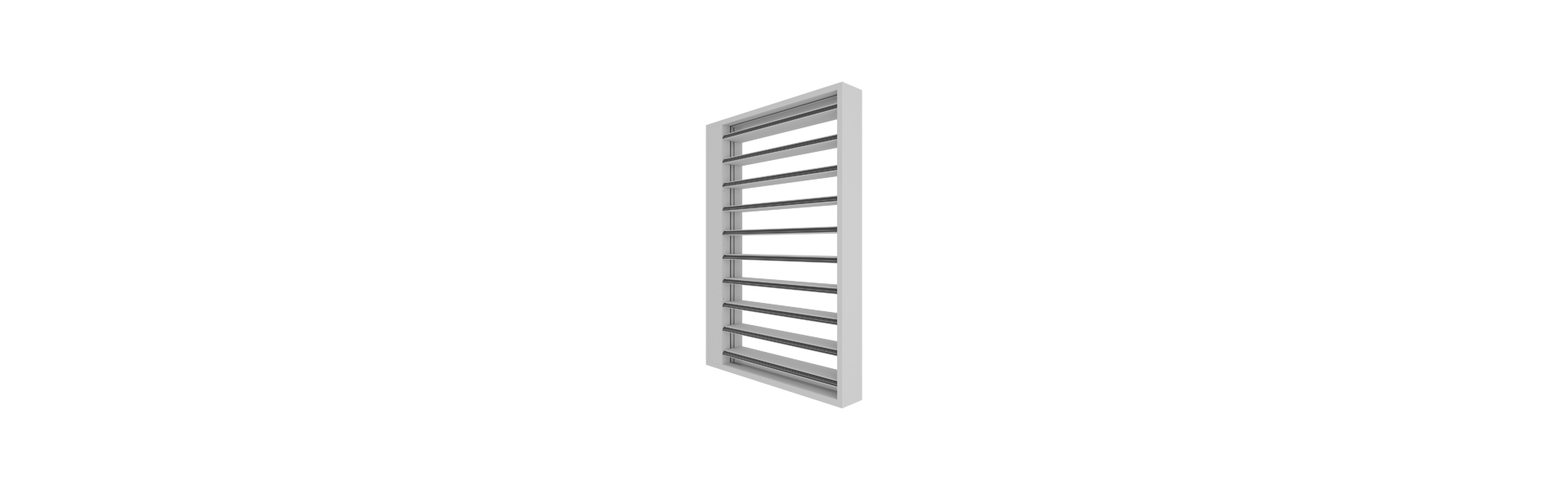

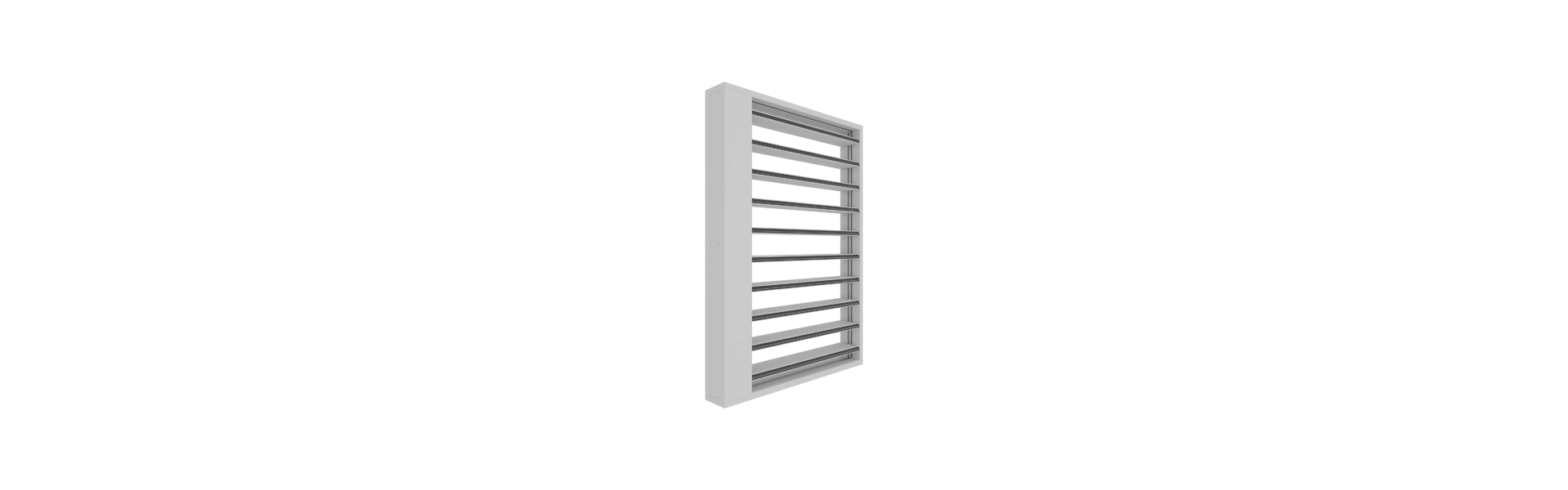

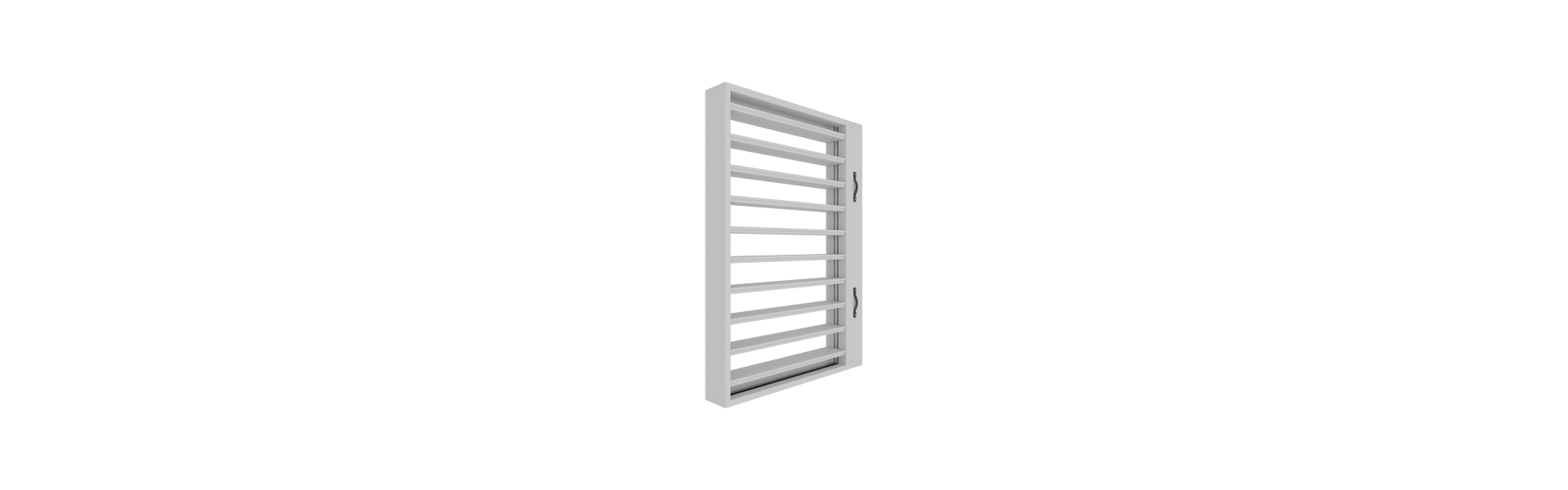

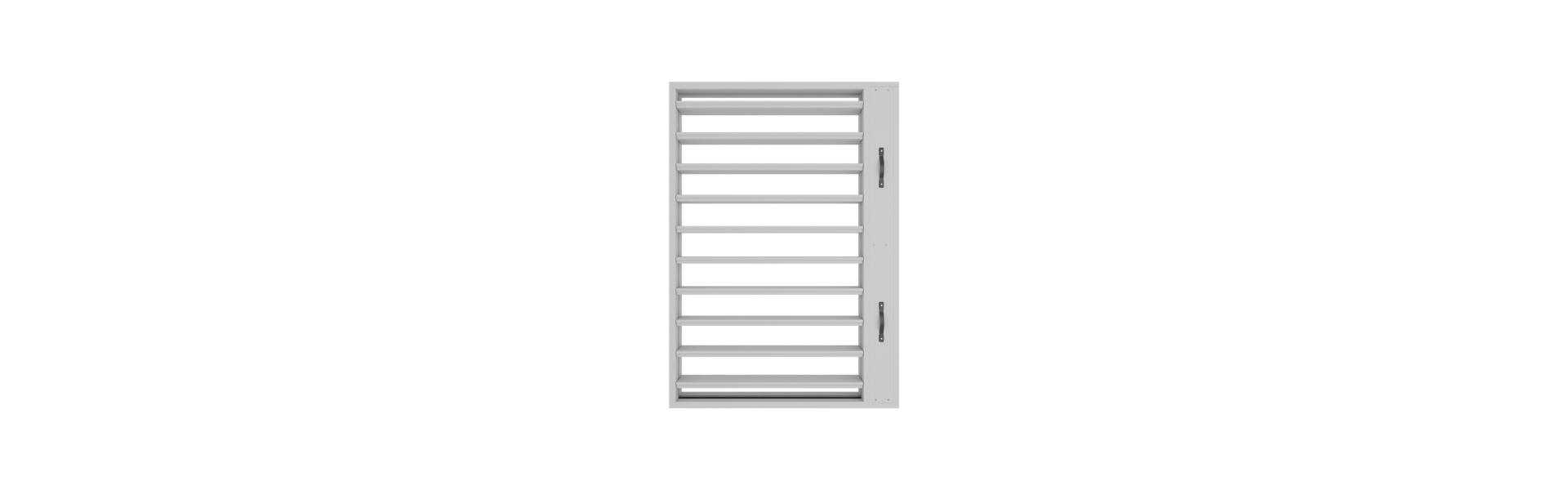

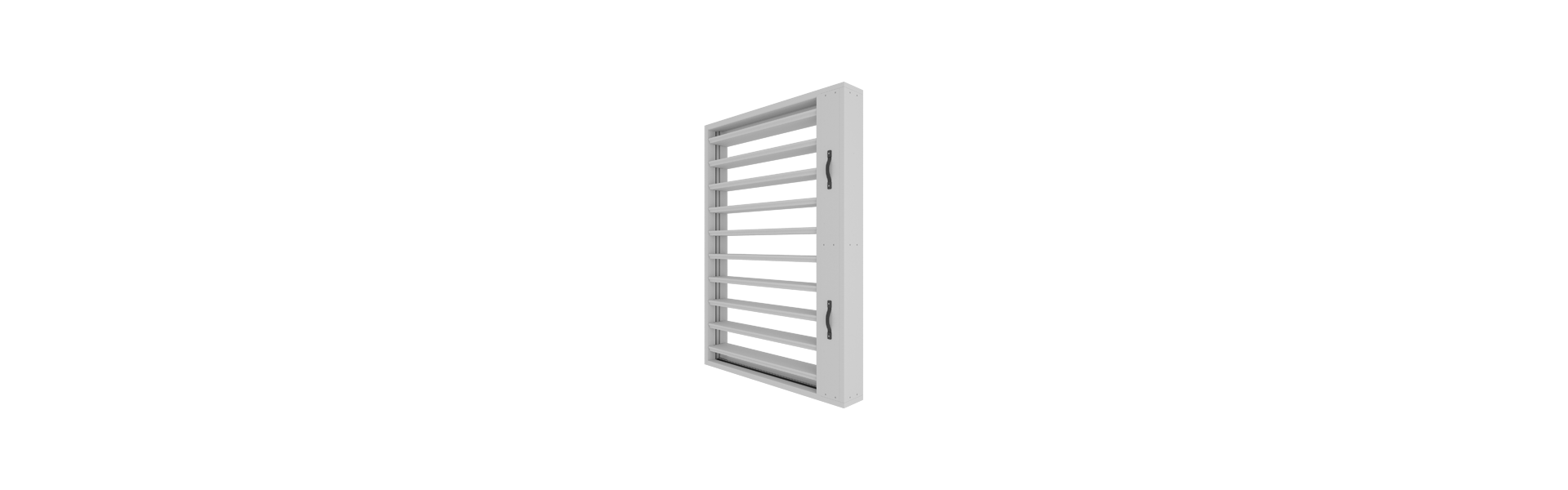

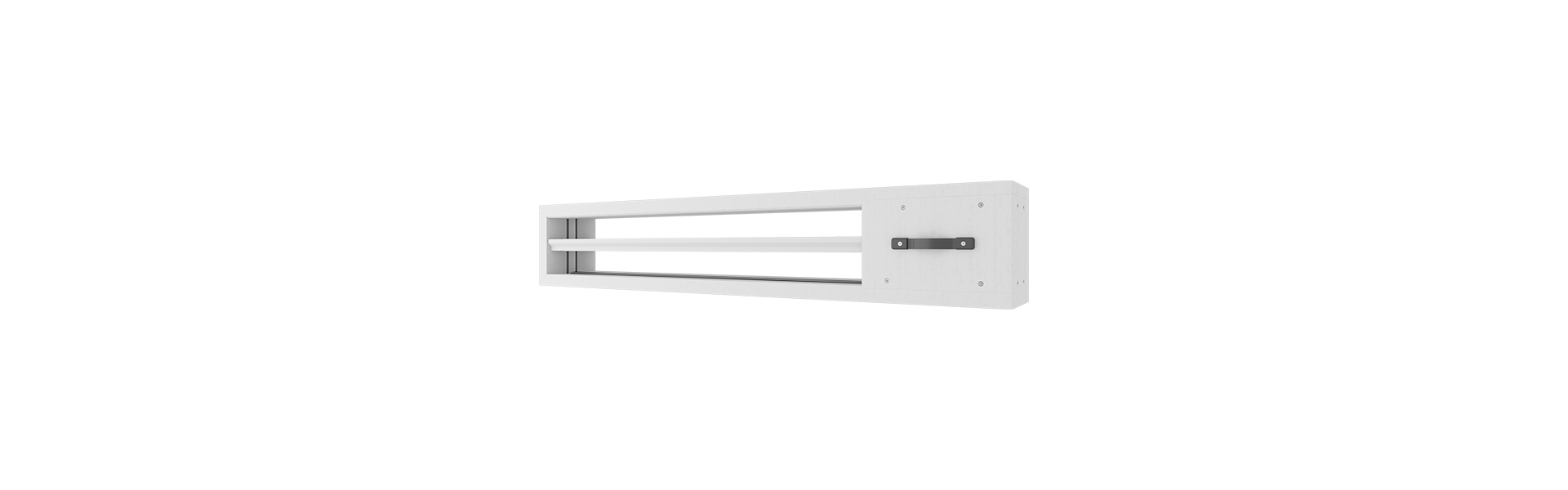

EKM90 mehrlamellige Entrauchungsklappe
Die mehrlamellige Entrauchungsklappe EKM90 ist für maschinelle Anlagen zur Entrauchung und zur Entlüftung als Kombiklappe zu verwenden. In Druckbelüftungsanlagen zur Rauchfreihaltung dient sie z.B. der Ableitung der Rauchgase über einen Schacht. Ebenso kann die EKM90 auch zur Nachströmung eingesetzt werden. Sie ist häufig Bestandteil einer maschinellen Entrauchung von Treppenhäusern mit Sicherheitsrelevanz, Schächten oder Tiefgaragen. Die Mehrlamellen Entrauchungsklappe EKM90 ist wartungsfrei und kann mit waage- oder senkrecht stehenden Lamellen eingebaut werden.
Technische Details
- Kombiklappe für maschinellen Entrauchungsanlagen zur Entrauchung und Entlüftung
- Einsatz z.B. in Sicherheitstreppenhäusern, Tiefgaragen, Schächten
- Besonders kurze Baulänge von nur 220 mm
- Gewichtsreduzierte Bauweise
- Flexible Einbaulage
- Wartungsfrei durch vollständige Kapselung der Antriebseinheit
- Erfüllt die Produktnorm EN 12101-8 und ist CE-gekennzeichnet
Deklarationen & Nachweise
Produktinformationen
Die wartungsfreie mehrlamellige Entrauchungsklappe EKM90 ist für maschinelle Anlagen zur Entrauchung und zur Entlüftung und damit auch als sogenannte Kombiklappe zu verwenden. Ebenso findet sie Anwendung in maschinellen Rauchabzugsanlagen sowie in Druckbelüftungsanlagen und zur Nachströmung. In der Praxis wird sie unter anderem zur Rauchfreihaltung von Sicherheitstreppenräumen in Schächten oder Entrauchung von Tiefgaragen eingesetzt.
Platz- und gewichtssparende Bauweise
Die Entrauchungsklappe EKM90 weist eine besonders kurze Baulänge von nur 220 mm und eine gewichtsreduzierte Bauweise auf. Mit Abmessungen in den Nenngrößen von 200 x 200 mm bis zu 1200 x 2000 mm bietet die mehrlamellige Entrauchungsklappe ein umfassendes Größenspektrum. Geeignet ist die EKM90 für Volumenströme bis 155.520 m3/h. Anströmgeschwindigkeiten sind bis 20 m/s möglich.
Flexible Einbaulage Entrauchungsklappe EKM90

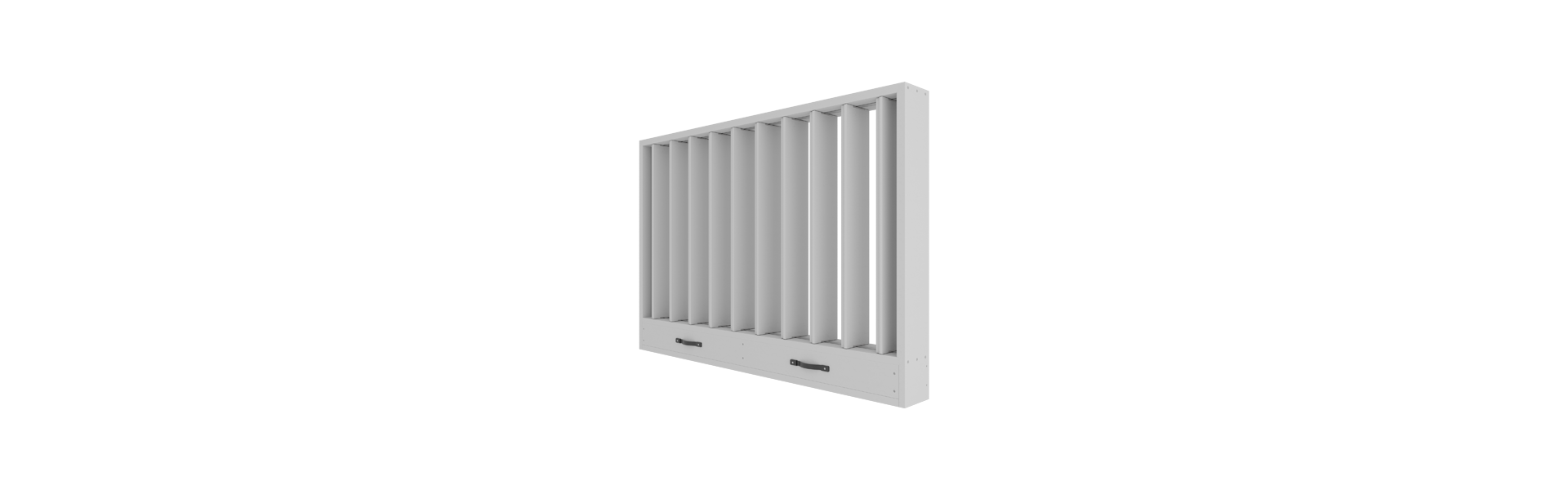

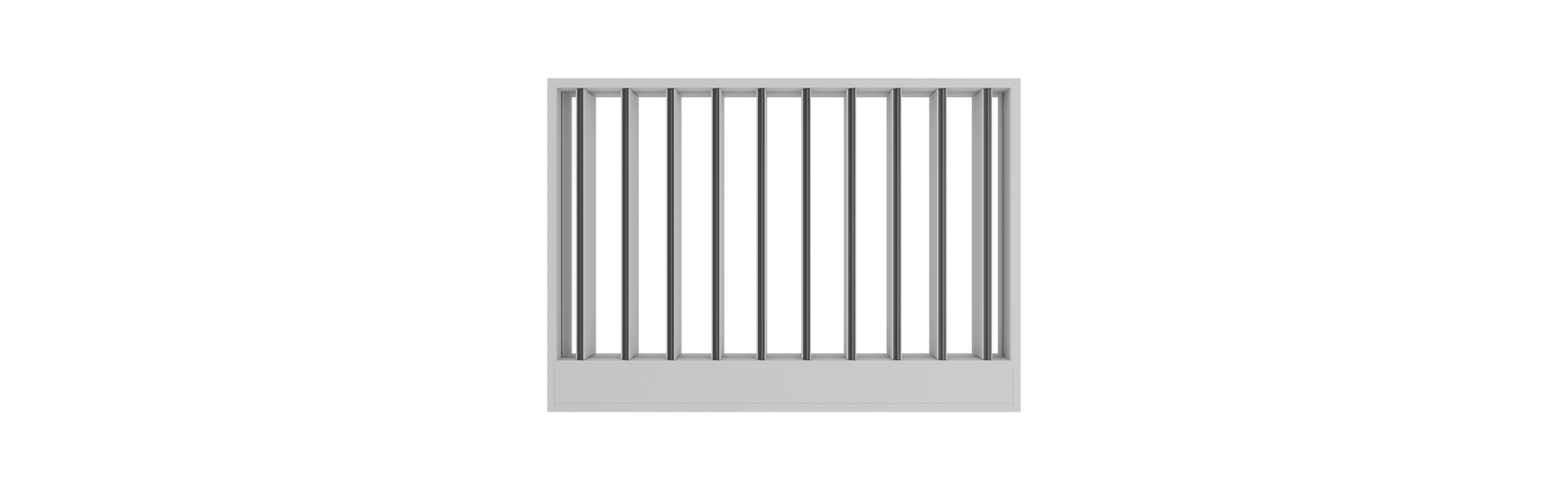

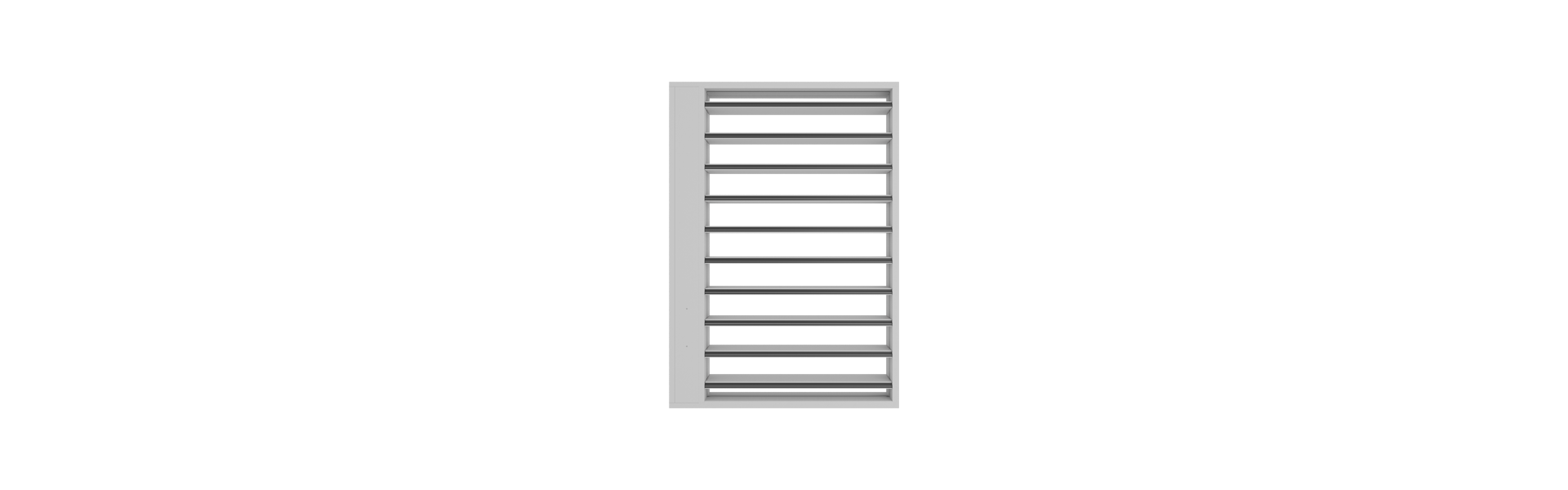

Die mehrlamellige Entrauchungsklappe kann vor Ort flexibel mit waagerecht oder senkrecht stehenden Lamellen eingebaut werden. Eine links- oder rechtsseitige Bedienung ist über die Einbaulage wählbar. Variabel ist ebenso die Zugänglichkeit zum elektrischen Anschlussraum. Das vermeidet Fehler bei der Bestellung und der Montage.
Konstruktiv wartungsfrei
Die Mehrlamellen Entrauchungsklappe EKM90 ist konstruktiv wartungsfrei. Aufgrund ihrer Konstruktion und der verwendeten Materialien sowie der vollständigen Kapselung der Antriebseinheit kommt sie ohne laufende Wartungsarbeiten zum Funktionserhalt aus. Damit beschränkt sich die Instandhaltung auf Funktionskontrollen (Auslösen und Wiederöffnen der Lamellen). Die Funktionskontrollen können fernbetätigt umgesetzt werden.
Klassifizierung und Prüfungsnachweise
Die wartungsfreie mehrlamellige Entrauchungsklappe EKM90 erfüllt die Produktnorm EN 12101-8 und ist für Mehrfachabschnitte nach EN 13501-4 klassifiziert.
Die brandschutztechnischen Prüfungen der Mehrlamellen-Entrauchungsklappe EKM90 erfolgten nach EN 1366-10 und EN 1366-2.
Die mehrlamellige Entrauchungsklappe EKM90 ist wie folgt klassifiziert:
EI 90 /120 (vedw - hodw - i <-> o) S1000 Cmod HOT400/30 MA multi
Die für eine Verwendung in Deutschland nachgewiesene Klassifizierung „MA“ bedeutet, dass die Mehrlamellen-Entrauchungsklappe nach voller Brandbeanspruchung über 25 Minuten noch manuell geöffnet werden kann.
Eine automatische Auslösung ist ebenfalls möglich. Angeschlossen werden dürfen nach DIN EN 1366-8 und 1366-9 geprüfte Entrauchungsleitungen und Abschlussgitter. Außerdem erfüllt die mehrlamellige Entrauchungsklappe EKM90 die HOT-400/30-Klassifizierung. Das bedeutet, die Entrauchungsklappe schließt und öffnet mindestens bis zu 30 Minuten bei Brandbeanspruchung von 400 °C.
Bauseitige Beschichtung Entrauchungsklappe EKM90
Es besteht die Möglichkeit der bauseitigen Imprägnierung und/oder Beschichtung mittels Dispersionsfarben.
Produktkennzeichnung
Die mehrlamellige Entrauchungsklappe EKM90 verfügt eine Umwelt-Produktdeklaration (EPD).
Technische Spezifikationen
Nicht alle hier aufgeführten Variantenwerte sind miteinander kombinierbar. Nutzen Sie unseren Wildeboer-Konfigurator zur einfachen Überprüfung der Ausführungsmöglichkeiten.
| Breite |
|
| Höhe |
|
| Querschnitt |
|
| Zu- / Abströmung |
|
| Anschluss Antriebsseite |
|
| Anschluss Nichtantriebsseite |
|
| Einbauart |
|
| Einbauvariante |
|
