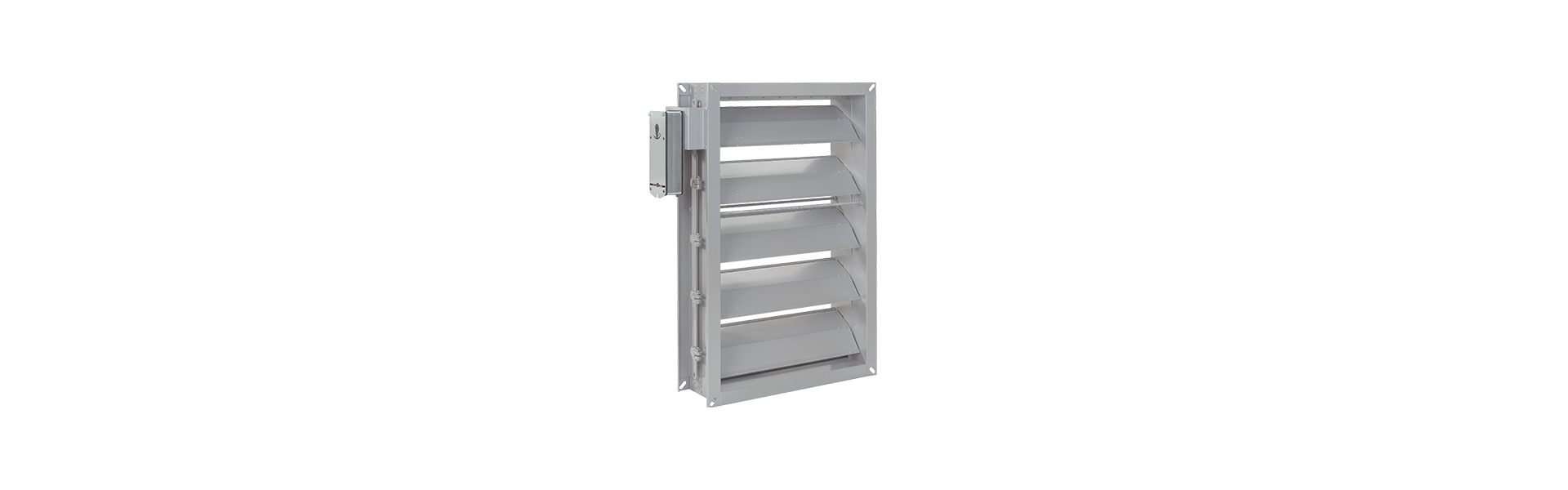

JR Rauchschutzklappe

JR Rauchschutzklappen kommen in Lüftungsleitungen zum Einsatz, um Rauchübertragungen zu verhindern. In Zuluftsystemen verhindern sie effektiv das Eindringen oder Übertragen von Rauch ins Gebäude. In Lüftungsanlagen mit Umluft oder Wärmerückgewinnung bewahren sie die Zuluft vor Rauch aus der Abluft.

Technische Details

  • Verhindert Rauchübertragung in Lüftungsleitungen
  • Einbau Luftrichtungsunabhängig
  • Erfüllen die brandschutztechnischen Anforderungen der M-LüAR
  • Ansteuerung von Rauchschutzklappen über Rauchauslöseeinrichtung notwendig
  • Allgemeine bauaufsichtliche Zulassung Z-78.4-40

Produktinformationen

Rauchschutzklappen JR werden zur Verhinderung von Rauchübertragungen in runden und eckigen Lüftungsleitungen verwendet.

Bei Zuluftanlagen wird vermieden, dass Rauch ins Gebäude gelangen oder übertragen werden kann. In Lüftungsanlagen mit Umluft oder Wärmerückgewinnung schützen Rauchschutzklappen die Zuluft gegen Eintritt von Rauch aus Abluft.

Aufbau Rauchschutzklappe JR

Der U-förmige Rahmen der Rauchschutzklappe JR hat eine Baulänge von 180 mm und verfügt über Anschlussflansche. Die abdichtenden Lamellen aus Metall werden über ein außerhalb des Luftstroms liegendes Gestänge gesteuert.

Die Rauchschutzklappe JR besteht aus verzinktem Stahlblech, die Lamellenlagerung aus Messing.

Federrücklaufantrieb

Der elektrische Federrücklaufantrieb der Rauchschutzklappe ist wahlweise mit 230V AC oder 24V AC/DC erhältlich und integriertem Endlagenschalter zur Signalisierung der Klappenstellungen ZU und AUF.

Die Rauchschutzklappe muss mit einer geeigneten und bauaufsichtlich zugelassenen Rauchauslöseeinrichtung verwendet bzw. angesteuert werden.

Ansteuerung der Rauchschutzklappe JR

Rauchschutzklappen müssen mit bauaufsichtlich zugelassenen Rauchauslöseeinrichtungen, wie dem OR4 basic, dem OR4 pro oder dem OR32 angesteuert werden. Rauchauslöseeinrichtungen dürfen Gruppen von Rauchschutzklappen gemeinsam ansteuern. Ventilatoren sind abzuschalten, soweit deren Weiterbetrieb der Rauchausbreitung nicht entgegenwirkt.

Produktkennzeichnung

Rauchschutzklappen JR verfügen über die allgemeine bauaufsichtliche Zulassung Z-78.4-40.

Technische Spezifikationen

Nicht alle hier aufgeführten Variantenwerte sind miteinander kombinierbar. Nutzen Sie unseren Wildeboer-Konfigurator zur einfachen Überprüfung der Ausführungsmöglichkeiten.

Breite
  • 200 mm
  • 300 mm
  • 400 mm
  • 500 mm
  • 600 mm
  • 700 mm
  • 800 mm
  • 900 mm
  • 1000 mm
  • 1200 mm
  • 1400 mm
  • 1600 mm
  • 1800 mm
  • 2000 mm
Höhe
  • 180 mm
  • 345 mm
  • 510 mm
  • 675 mm
  • 840 mm
  • 1005 mm
  • 1170 mm
  • 1335 mm
  • 1500 mm
  • 1665 mm
  • 1830 mm
  • 1995 mm
Einbaurahmen
  • Ohne Einbaurahmen
  • Mit Einbaurahmen
Einbauart
  • an massive Wand
  • an massive Decke
  • zwischen Lüftungsleitungen

Produktbilder

JR Rauchschutzklappe

Ausschreibungstext

Über den folgenden Link können Sie den Ausschreibungstext zu diesem Produkt herunterladen. Neben den gängigen Formaten PDF oder DOC sind auch die Formate GAEB 90, ÖNORM oder DATANORM 5 möglich.

Zum Ausschreibungstext
