VKpro Volumenstromregler
Volumenstromregler & Volumenstrombegrenzer

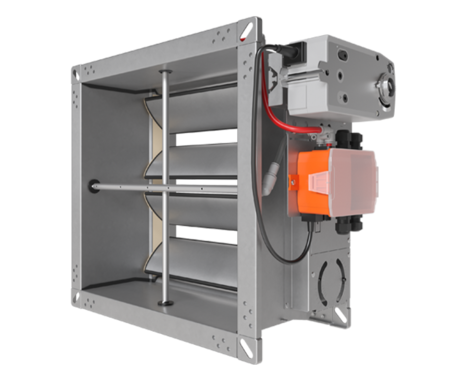

VKpro Volumenstromregler

Die elektronischen Volumenstromregler VKpro regeln variable und konstante Zuluft- und Abluf-Volumenströme. Ihre Antriebsauswahl ermöglicht eine Ansteuerung analog oder via Busprotokoll (MP-Bus, Modbus, BACnet). Antriebe sind mit Standardlauf, Schnelllauf oder Federrücklauf verfügbar. Statische oder dynamische Sensoren bewirken eine hohe Regelgenauigkeit und ermöglichen niedrigste Druckverluste.

Technische Details

  • Für konstante und variable Volumenströme in Raumlufttechnischen Anlagen
  • Mit integriertem statischem oder dynamischem Wirkdrucksensor
  • Hohe Regelgenauigkeit
  • Kommunikation analog, busfähig (MP-Bus, Modbus, BACnet)
  • Stellantriebe verfügbar mit Standardlauf, Schnelllauf oder Federrücklauf
  • Dichtheitsklassen nach DIN EN 1751: Gehäuse C, Absperrklappe 4
  • Konstruktiv wartungsfrei
  • EPD (Umweltproduktdeklaration) in Vorbereitung
  • Hygienezertifikat

Deklarationen & Nachweise

Umwelt-Produktdeklaration (EPD)
Hygienezertifikat

Produktinformationen

Die elektronischen Volumenstromregler VKpro eignen sich für die Regelung variabler und konstanter Volumenströme. Sie sind konstruktiv wartungsfrei, können lageunabhängig eingesetzt werden und besitzen eine besonders strömungsgünstige Gehäusegeometrie für niedrigste Druckverluste.

Das Gehäuse des elektronischen Volumenstromreglers VKpro besteht aus verzinktem Stahlblech. Die Lamellen zur Volumenstromregulierung sind zentrisch gelagert und mit einer Dichtung versehen. Die Lagerachsen bestehen aus Edelstahl und werden in speziellen Lagerbuchsen aus Kunststoff geführt.

Das Messkreuz ist aus Aluminium gefertigt. Sein umfangreiches Größenspektrum und die elliptisch geformten Lamellen bieten eine optimale Anpassung an die Lüftungskanäle gepaart mit genauen Regelergebnissen bei geringsten Strömungsgeräuschen.

Dichtheitsklassen Volumenstromregler VKpro

Die Dichtheitsklassen nach DIN EN 1751 sind für das Gehäuse Klasse C, die Lamellen sperren als Absperrklappen im Bedarfsfall die Luftleitung zuverlässig in der Dichtheitsklasse 4 ab.

Regelkomponenten und Regelgenauigkeit

Die Regelkomponenten bestehen aus einem Regler mit integriertem statischem oder dynamischem Sensor und aus einem Stellantrieb bzw. Motor mit Standardlauf, Schnellauf oder Federrücklauf sowie aus einem Regler mit integriertem statischen oder dynamischen Sensor.

Der Regler mit integriertem Sensor ist auf einer Anbaukonsole montiert, die bei beengten Platzverhältnissen manuell gekantet oder versetzt werden kann. Der elektrische Anschluss und die Ansteuerung des VKpro Volumenstromreglers erfolgen analog oder via MP-Bus®, BACnet oder Modbus.

Die Regelgenauigkeit beträgt ± 5 % bis ± 20 % Abweichung vom IST-Volumenstrom; entsprechend werden die Volumenströme im gesamten Druckbereich von 5 Pa bis 1000 Pa konstant gehalten.

Betriebsmodi Volumenstromregler VKpro

Alle Regelkomponenten des elektronischen Volumenstromreglers ermöglichen die Betriebsmodi „Konstant“ und „Variabel 0 – 10 V, 2 – 10 V, einstellbar“. Zwangssteuerungen, Parallelbetrieb und Folgeschaltungen sind möglich. Der Volumenstromregler kann mit werkseitigen Einstellungen bestellt werden.

Bauseitige Änderungen sind mithilfe eines Einstellgerätes, sowie in Kombination eines Einstellgerätes mit einem PC oder über die integrierte NFC-Schnittstelle mit einem Smartphone möglich.

Produktkennzeichnungen

VKpro Volumenstromregler elektronisch verfügen über ein Hygienezertifikat eines unabhängigen Prüfinstituts und eine Umweltprodukt-Deklaration (EPD).

Optionen

  • Dämmschale mit Blechmantel, werkseitig montiert zur Verbesserung der Schalldämmung
  • Werkseitige Voreinstellungen des gewünschten Volumenstroms
  • SKB-V Schalldämpfer (Länge 1500 mm) zur Minderung der Strömungsgeräusche in der Lüftungsleitung

Technische Spezifikationen

Nicht alle hier aufgeführten Variantenwerte sind miteinander kombinierbar. Nutzen Sie unseren Wildeboer-Konfigurator zur einfachen Überprüfung der Ausführungsmöglichkeiten.

Breite
  • 200 mm
  • 300 mm
  • 400 mm
  • 500 mm
  • 600 mm
  • 700 mm
  • 800 mm
  • 1000 mm
Höhe
  • 100 mm
  • 200 mm
  • 300 mm
  • 400 mm
  • 500 mm
  • 600 mm
  • 1000 mm
Wirkdrucksensor
  • Dynamisch, bis 500 Pa
  • Statisch, bis 600 Pa
Wirkrichtung Federrücklauf
  • Stromlos geöffnet
  • Stromlos geschlossen
Dämmschale
  • Ohne Dämmschale
  • Mit Dämmschale
Betriebsmodus
  • Analoges Führungssignal 0 - 10 V
  • Konstant, Istwertsignal 0 - 10 V
  • Konstant, Istwertsignal 2 - 10 V
  • Analoges Führungssignal 2 - 10 V
  • Analoges Führungssignal

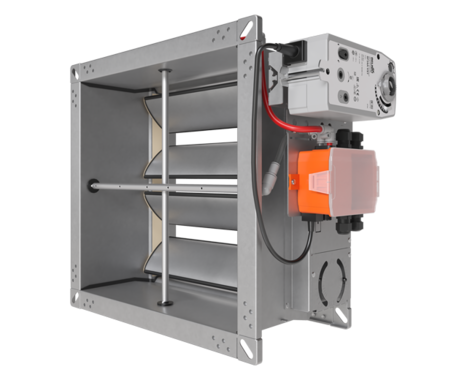

Produktbilder

Medien & Downloads

Anwenderhandbuch VKup/VKpro Volumenstromregler (2023-01)
PDF 3MB
Betriebsanleitung VKpro Volumenstromregler (2021-05)
PDF 1MB
Hygienezertifikat VKpro Volumenstromregler (2020-11)
PDF 159KB
Umwelt-Produktdeklaration (EPD) Druckregler DKpro, Volumenstromregler VKup/VKpro (2024-01)
PDF 1MB

Ausschreibungstext

Über den folgenden Link können Sie den Ausschreibungstext zu diesem Produkt herunterladen. Neben den gängigen Formaten PDF oder DOC sind auch die Formate GAEB 90, ÖNORM oder DATANORM 5 möglich.
