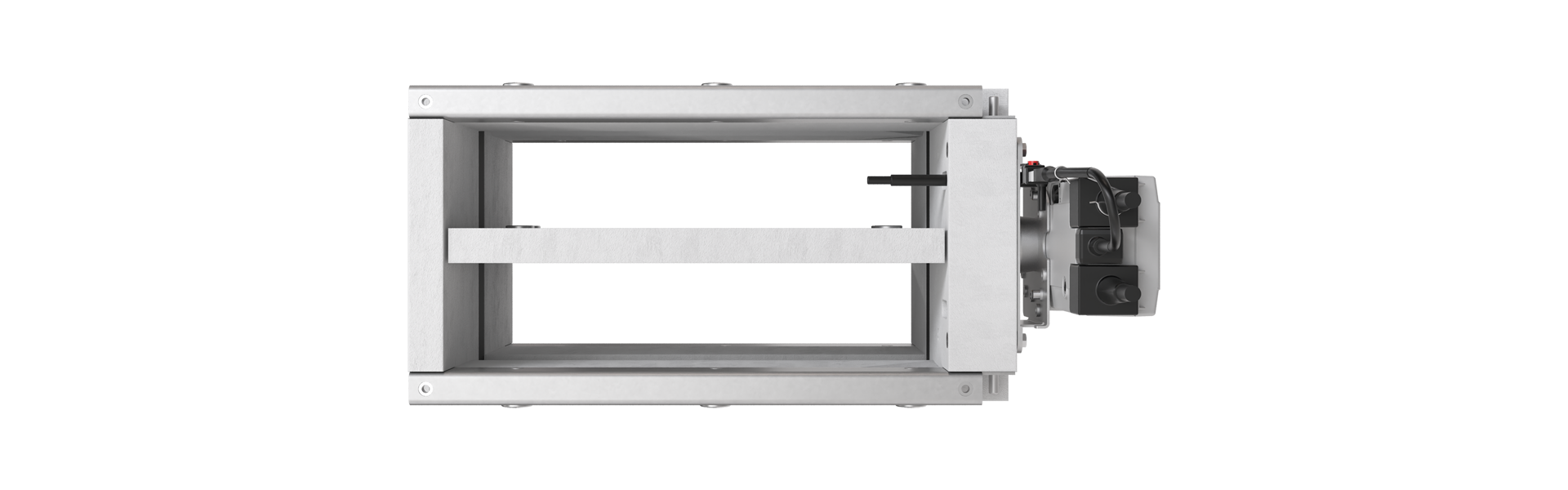

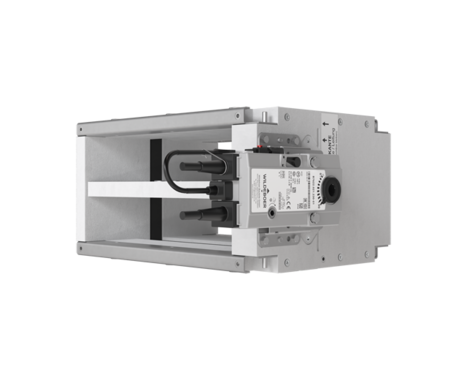

FK90K Brandschutzklappe (Baureihe FK92K)
Brandschutzklappen FK90K der Baureihe FK92K weisen eine sehr kurze Baulänge auf und sind besonders für beengte Einbauverhältnisse geeignet. Sie sind ohne Mindestabstände in Nass- und Trockeneinbau einzubauen. Ihr großer freier Querschnitt ermöglicht maximale Volumenströme bei minimalen Druckverlusten. Die FK90K, Baureihe FK92K ist konstruktiv wartungsfrei.
Technische Details
- Geeignet für sehr beengte Raumverhältnisse durch kurze Baulänge und minimale Einbauabstände
- Großer freier Querschnitt für maximale Luftvolumenströme und minimale Druckverluste
- Konstruktiv wartungsfrei: Durch vollständige Kapselung von Antriebseinheit, Auslöseeinrichtung und Auslöseelement ist kein funktionserhaltendes Reinigen sowie wiederkehrendes Schmieren und Justieren notwendig.
- Kombinierbar mit Gebäudesteuerungssystemen wie dem Wildeboer-Net
- Umfangreiche Anzahl geprüfter Einbausituationen
- Erfüllt die Produktnorm DIN EN 15650 und ist CE-gekennzeichnet
- EPD (Umwelt-Produktdeklaration)
- Hygienezertifikat
Deklarationen & Nachweise
Produktinformationen
Die eckigen Brandschutzklappen FK90K der Baureihe FK92K sind besonders geeignet für engste Einbausituationen, z.B. in Zwischendecken. Der Vorteil für Bauherren und Fachplaner besteht darin, dass wertvoller Raum gewonnen werden kann, da die Brandschutzklappe nur wenig Platz benötigt. Sie verfügen dennoch über einen großen freien Querschnitt. Dadurch lassen sich maximale Volumenströme erreichen bei minimalen Druckverlusten. Die Schallleistungspegel sind entsprechend niedrig.

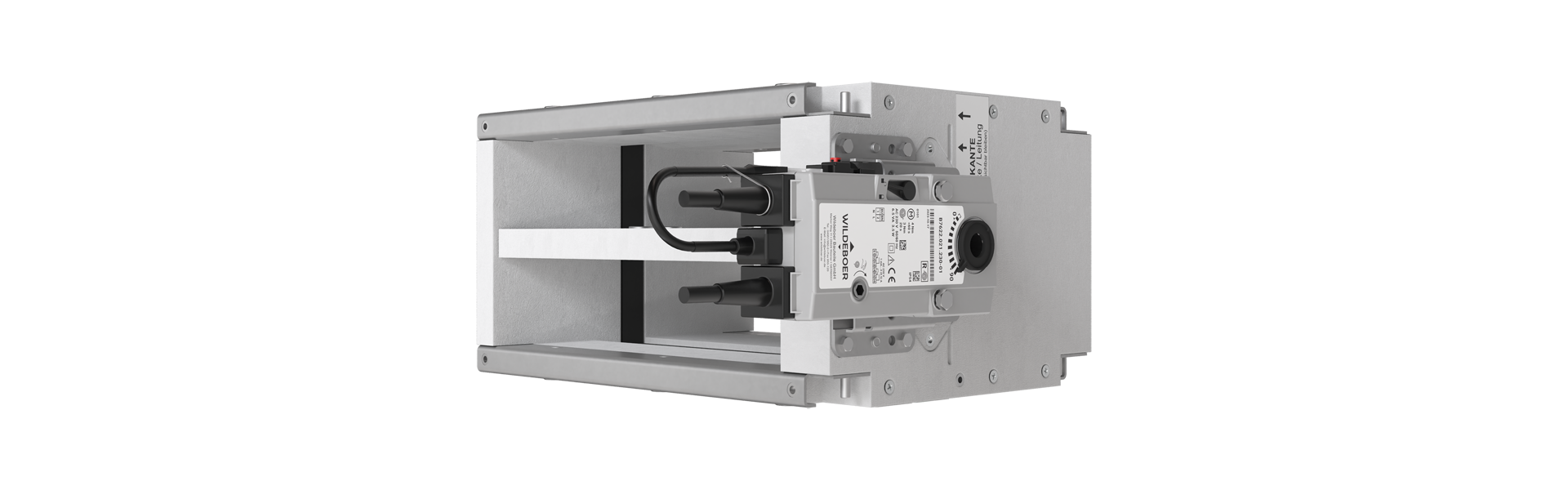

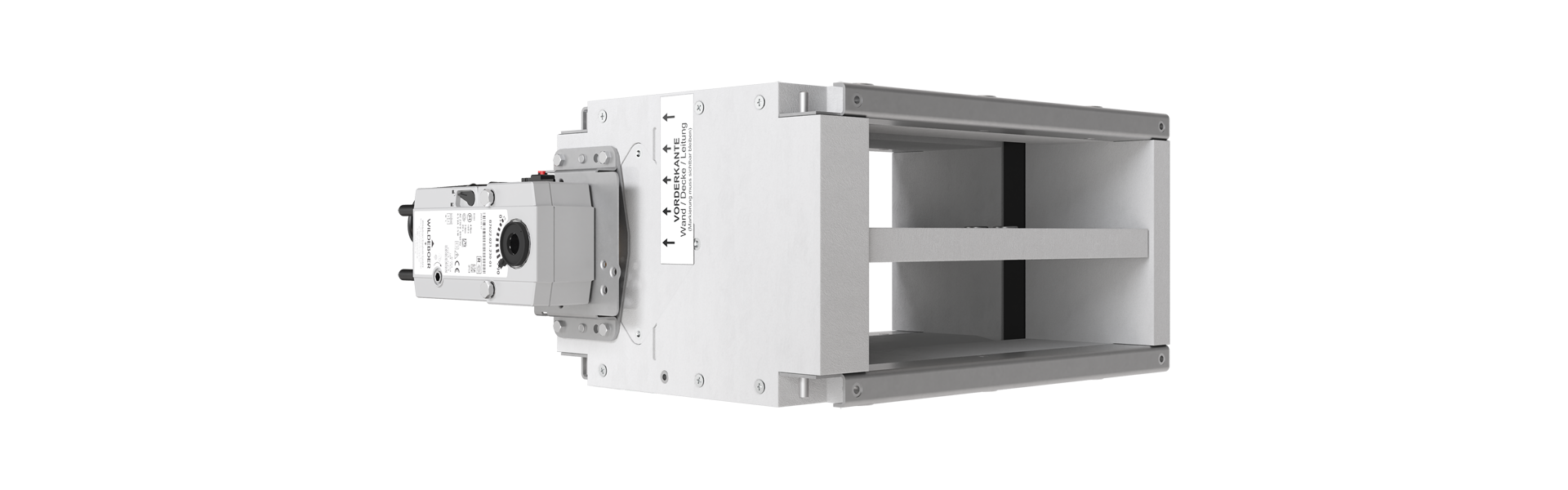

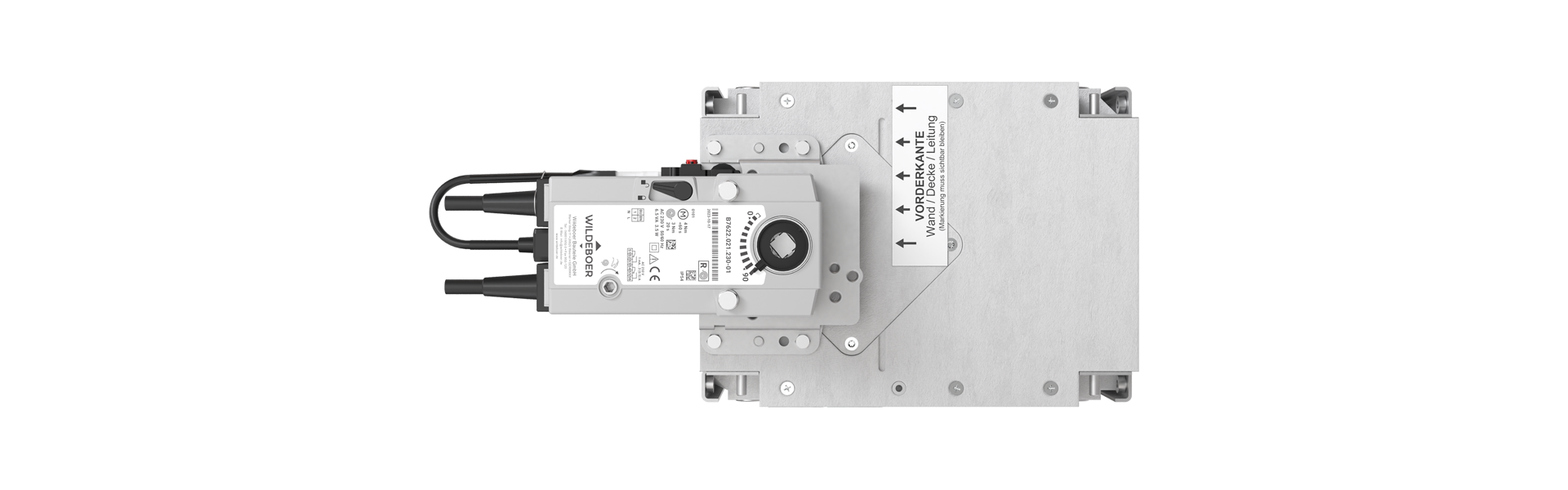

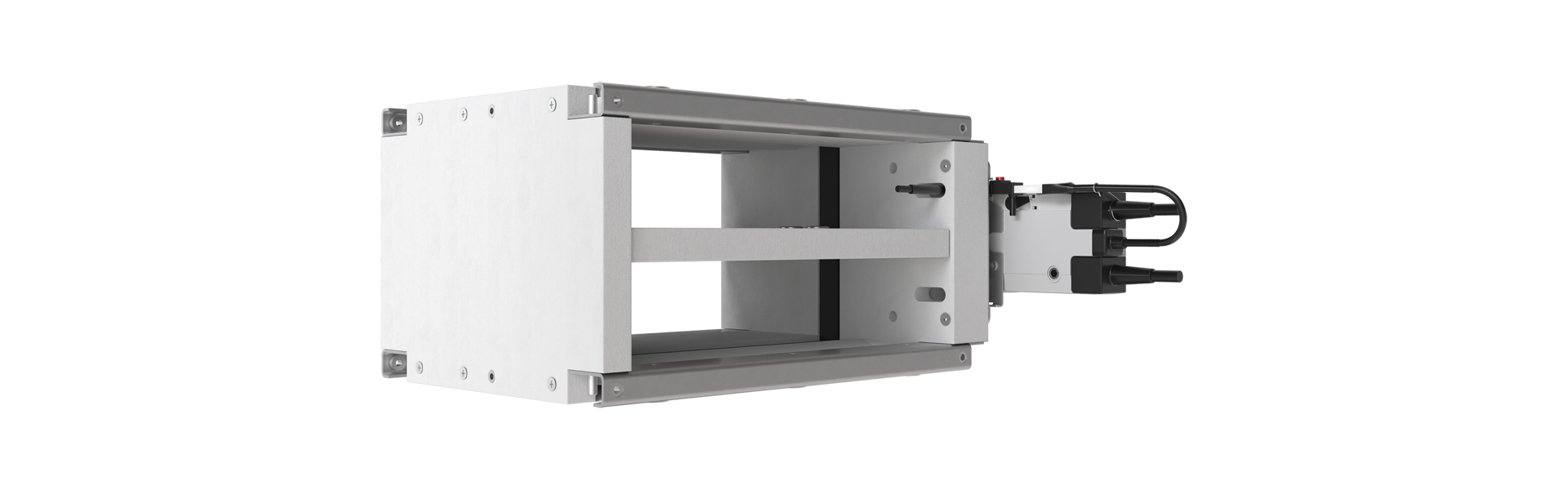

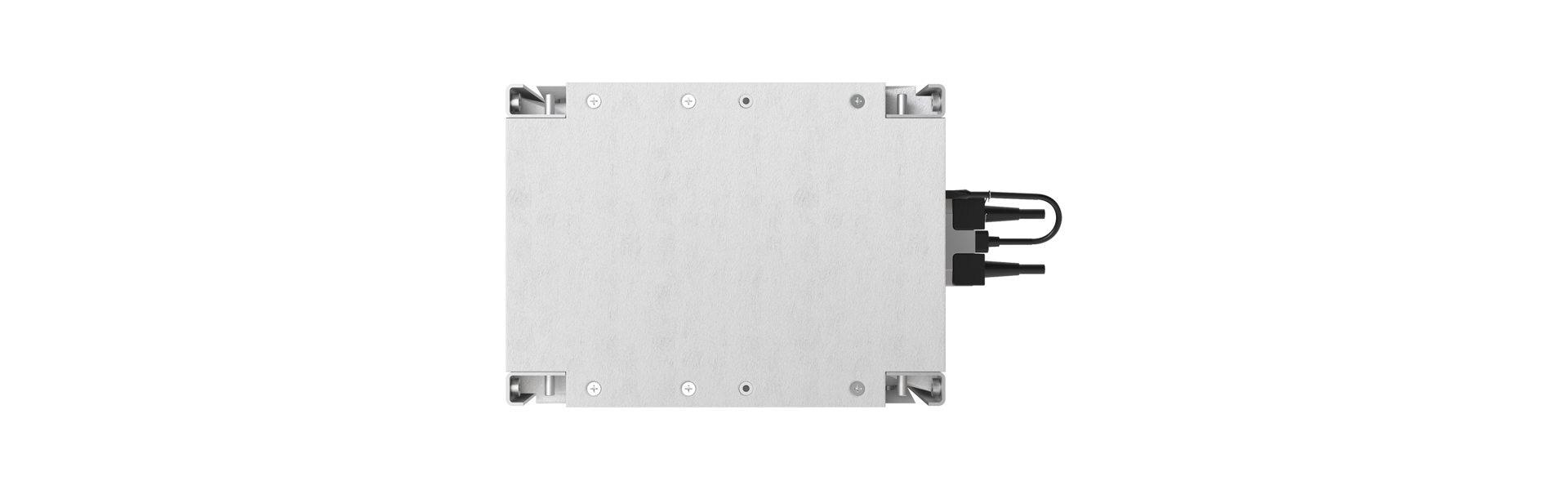

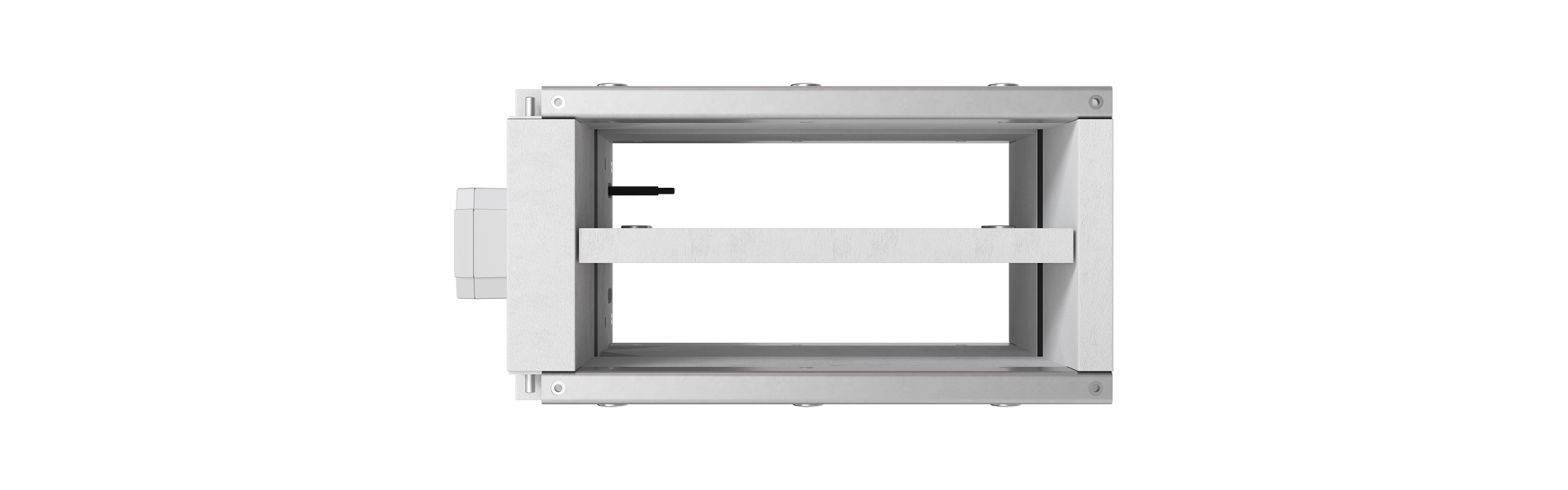

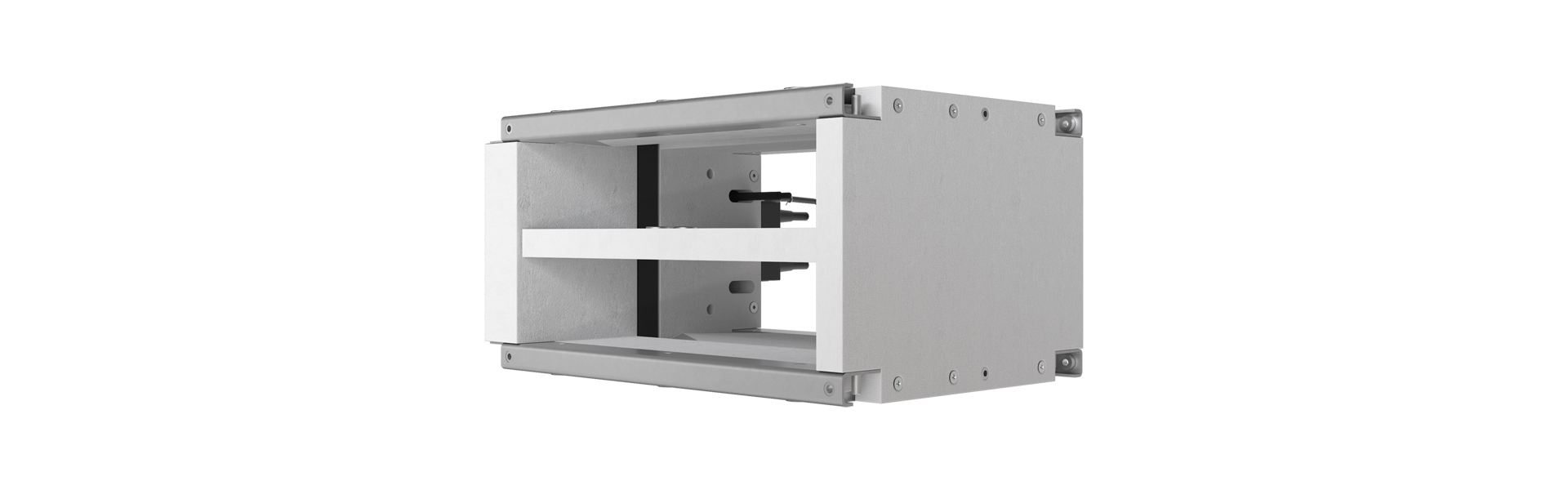

Aufbau der Brandschutzklappe FK90K
Die FK90K Brandschutzklappen verfügen über ein luftdichtes Gehäuse mit der Klasse C nach EN 1751 und ein austauschbares Absperrklappenblatt aus abriebfestem und korrosionsbeständigem Kalziumsilikat.
Weitere Stahlteile der FK90K Brandschutzklappe sind verzinkt oder optional mit einer Epoxidharzbeschichtung erhältlich. Die gekapselten Auslöseelemente lösen bei einer Nenntemperatur von 70°C oder 95°C aus. Die Antriebseinheiten können manuell oder elektrisch betätigt werden.
Konstruktiv wartungsfrei
Die Brandschutzklappen FK90K sind wartungsfrei aufgrund ihrer Konstruktion mit vollständiger Kapselung der Antriebsmechanik.
Die Instandhaltung der Brandschutzklappe der FK92K beschränkt sich auf Funktionsprüfungen in Form von vollständigem Schließen und vollständigem Wiederöffnen der Brandschutzklappen oder Instandsetzungsmaßnahmen bei dabei festgestellten Mängeln.
Hygienisch bedingte Reinigungen können im Rahmen der Gesamtreinigung der raumlufttechnischen Anlage oder bei Bedarf durchgeführt werden.
Funktionsprüfungen automatisiert
Die Funktionsprüfungen können zudem einfach und zuverlässig ferngesteuert über eine elektronische Steuerung, etwa durch das Gebäudeleittechnik-System Wildeboer-Net, durchgeführt werden.
Einbausituationen
Sie können im Nass- und Trockeneinbau ohne Mindestabstand eingebaut werden. Sie eignen sich für den Einbau in und entfernt von massiven Wänden und Decken als auch in und entfernt von Metallständerwänden sowie in Brandwänden und Schachtwänden mit oder ohne Metallständer. Der Einbau kann mit liegender oder stehender Absperrklappenblattachse erfolgen und die Luftanströmrichtung ist von jeder Anschlussseite möglich. Mit Abmessungen von 100 mm x 100 mm bis 800 mm x 250 mm (B x H) sind die FK90K Brandschutzklappen ideal für beengte Einbauverhältnisse geeignet. Das Anwenderhandbuch und die Betriebsanleitung der FK90K Brandschutzklappe, Baureihe FK92K bieten einen detaillierten Überblick über die vielfältigen Möglichkeiten.
Produktkennzeichnungen der Brandschutzklappe FK90K
Die wartungsfreien FK90K Brandschutzklappen entsprechen der europäischen Produktnorm EN 15650, wurden gemäß EN 1366-2 geprüft und tragen das CE-Kennzeichen. Mit dem vorliegenden Nachweis MPA-BS 6000/593/18 zum Brandverhalten der verwendeten Baustoffe erfüllen sie auch die Verwendungsvorgaben der Muster-Verwaltungsvorschrift Technische Baubestimmungen (MVV TB) und Muster-Lüftunganlagenrichtlinie (M-LüAR). Die Baureihe FK92K ist für eine Feuerwiderstandsdauer von 30/60/90 Minuten geeignet.
Die Brandschutzklappe FK90K, Baureihe FK92K ist mit einer Umwelt-Produktdeklaration (EPD) und mit einem Hygienezertifikat von einem unabhängigen Hygieneinstitut gekennzeichnet.
Warum Brandschutzklappen von Wildeboer wirklich wartungsfrei sind!
Technische Spezifikationen
Nicht alle hier aufgeführten Variantenwerte sind miteinander kombinierbar. Nutzen Sie unseren Wildeboer-Konfigurator zur einfachen Überprüfung der Ausführungsmöglichkeiten.
| Breite |
|
| Höhe |
|
| Gehäuseausführung |
|
| Auslösetemperatur |
|
| Endschalter |
|
| Einbauart |
|
| Einbauvariante |
|
| Antriebsart |
|
Produktbilder
Medien & Downloads
Elektrische Federrücklaufantriebe
- FK90: nur für Größen B ≤ 800 mm und H ≤ 450 mm
- Standardantrieb der FK90K
- Laufzeit: Öffnen < 60 s, Schließen ≈ 20 s
- Stellungsanzeige ZU/AUF über integrierte Endschalter
FAQ
Die Brandschutzklappen der Baureihe 92 sind wartungsfrei. Sie können aufgrund ihrer Konstruktion und der verwendeten Materialien wie der vollständigen Kapselung der Antriebsmechanik, der thermischen Auslöseeinrichtung, der motorischen Antriebe usw. ohne laufende Wartungsarbeiten zum Erhalt der Funktion auskommen. Regelmäßig wiederkehrendes Schmieren beispielsweise entfällt. Damit beschränkt sich die Instandhaltung auf Funktionskontrollen (Auslösen und Wiederöffnen der Brandschutzklappen) oder Instandsetzungsmaßnahmen bei Beschädigungen. Hygienisch bedingte Reinigungen sind im Rahmen der Gesamtreinigung der raumlufttechnischen Anlage oder bei Bedarf durchzuführen.
Aufgrund der Wartungsfreiheit sind die Funktionskontrollen auch fernbetätigt zulässig. Besonders einfach und wirtschaftlich lässt sich dieses über das Wildeboer BS2 Kommunikationssystem für Brandschutzklappen mit automatischer Kalendersteuerung durchführen.
Dazu muss das Absperrklappenblatt der Brandschutzklappe geschlossen und wieder geöffnet werden. Die Brandschutzklappe kann mit unterschiedlichen Auslöseeinrichtungen ausgestattet sein oder mit elektrischen Federrücklaufmotoren zum Öffnen und Schließen.
Zur Funktionsprüfung ist die Handauslösung zu betätigen oder eine Fernauslösung vorzunehmen um das Absperrklappenblatt der Brandschutzklappe zu schließen. Danach ist das Absperrklappenblatt wieder zu öffnen.
Die jeweiligen Inbetrieb- und Funktionskontrollmaßnahmen sowie Hinweise zum Betrieb sind in den Betriebsanleitungen beschrieben.
Sie finden unsere Betriebsanleitungen im Download-Bereich.
Bei der Funktionsweise und dem Betrieb von Brandschutzklappen nach DIN EN 15650 gibt es mehrere Vorgaben und Pflichten, die einzuhalten sind. Wir haben die Wesentlichen in einem Dokument zusammengefasst, das Sie sich hier anschauen und herunterladen können.
Lässt sich die Brandschutzklappe nicht öffnen, muss die Schmelzlothülse bzw. das thermoelektrische Schmelzlot auf Unversehrtheit überprüft werden. Diese müssen sich im ordnungsgemäßen Zustand befinden und dürfen keinerlei Beschädigungen aufweisen. Die Ausführungen und den Austausch können Sie der jeweiligen Betriebsanleitung entnehmen.
Darüber hinaus dürfen keine Einbauteile den Klappenblattfreilauf behindern oder versperren.
Sollten diese Maßnahmen nicht wirken setzen Sie sich bitte mit unserer Technischen Beratung in Verbindung.
Sie finden unsere Betriebsanleitungen im Download-Bereich.
Ein Mindestabstand zu angrenzenden Wänden und Decken ist beim Einbau von eckigen Brandschutzklappen der Wildeboer Bauteile GmbH nicht erforderlich. Lediglich ein geringer Abstand ist bei der runden Brandschutzklappe FR90 vorzusehen.
Die entsprechenden Vorgaben können den jeweiligen Anwenderhandbüchern entnommen werden.
Details zur Handhabung von Brandschutzklappen mit asbesthaltigen Baustoffen haben wir für Sie in diesem Dokument zusammengefasst.
Nein. Die Brandschutzklappen verfügen jeweils über zwei Kontrollöffnungen (Inspektionsöffnungen). Diese ermöglichen einen Einblick in den Innenraum der Brandschutzklappe, beidseitig des Absperrklappenblatts. Optional können Revisionsöffnungen bei der Brandschutzklappe FK90 bestellt werden. Diese ersetzen nicht Öffnungen entsprechender Größe, die auf Grund von einschlägigen Normen und Richtlinien für Reinigungszwecke vorgesehen werden müssen.
Ja, die AMP-Stecker können entfernt werden.
Ja. Die Brandschutzklappen werden werksseitig mit einem elektrischen Federrücklaufmotor oder einer thermisch-mechanischen Auslöseeinrichtung (TMA) ausgerüstet. Eine Brandschutzklappe, die werksseitig mit einer TMA ausgestattet ist, kann nachträglich einen Federrücklaufmotor erhalten. Für die Umrüstung sind komplette Antriebseinheiten für den jeweiligen Klappentyp erforderlich. Diese beinhalten die Motorkonsole, den Federrücklaufmotor und das elektrische Schmelzlot.
Ja. Ein Nachrüsten eines Endlagenschalters jeweils für die Offen- und Geschlossen-Stellung der Brandschutzklappe ist möglich. Federrücklaufmotoren verfügen standardmäßig über beide Endlagenschalter.
Ein elastischer Stutzen, auch Dehnungsausgleicher oder Segeltuchstutzen genannt, eignet sich zum Einbau zwischen einer Lüftungsleitung und Komponenten einer Lüftungsanlage z.B. einer Brandschutzklappe. Er kann Längenänderungen des angeschlossenen Kanals aufnehmen, im Brandfall abbrennen und verhindert somit eine Kraftübertragung der Lüftungsleitung auf die Brandschutzklappe.
FK90, FR90 (Baureihe FR92 und FR92K) und FK90K Brandschutzklappen sind CE-gekennzeichnete Bauprodukte nach der harmonisierten Produktnorm DIN EN 15650. Sie können ein- und beidseitig an Lüftungsleitungen aus nicht brennbaren oder aus brennbaren Baustoffen angeschlossen werden. Im Brandfall dürfen thermische Ausdehnungen dieser Leitungen keine erheblichen Kräfte auf die Brandschutzklappe ausüben. Es sind entsprechend dem örtlichen Bedarf Ausgleichsmaßnahmen vorzusehen. Bauordnungsrechtliche Vorgaben zur Umsetzung und Notwendigkeit enthält dazu in Deutschland die „Richtlinie über brandschutztechnische Anforderungen an Lüftungsanlagen“ kurz „Lüftungsanlagenrichtlinie - LüAR“. Allgemein erfolgt der Ausgleich hier durch eine geeignete Leitungsverlegung. Eine generelle Forderung zur Verwendung elastischer Stutzen besteht grundsätzlich nicht.
Zusätzlich sind bei Verwendung der FK90 Brandschutzklappe für gewerbliche Küchen die Vorgaben der allgemein bauaufsichtlichen Zulassung Z41.3-670 zu beachten. Es sind Lüftungsleitungen aus verzinktem oder nichtrostendem Stahl anzuschließen. Zur Verlegung der Lüftungsleitung und Begrenzung von Kräften ist ebenfalls auf die oben genannte Richtlinie hinzuweisen.
Zudem sind Lüftungsleitungen an FK90 Brandschutzklappen für gewerbliche Küchen gemäß der bauaufsichtlichen Zulassung
- in Metallständerwänden
- in Wänden aus Gipswandbauplatten
über geeignete elastische Stutzen (Dehnungsausgleicher) aus brennbaren Baustoffen, mindestens Baustoffklasse B2 nach DIN 4102-1, anzuschließen. Gefordert sind ≥ 100 mm Dehnungsaufnahme im Einbauzustand.
Am 01. Juli 2013 trat die europäische Bauproduktenverordnung (BauPVO, Nr. 305/2011) in sämtlichen Mitgliedsstaaten der EU nach einer Übergangszeit vollständig in Kraft und ersetzte die Bauproduktenrichtlinie (BPR, Nr. 89/106/EWG).
Neu produzierte Brandschutzklappen, die unter die harmonisierte Produktnorm EN 15650 fallen, müssen bereits seit dem 01. September 2012 mit dem CE-Konformitätszeichen gekennzeichnet sein. Der Hersteller hat außerdem seit dem 01. Juli 2013 zusätzlich eine Leistungserklärung (DoP = Declaration of Performance) abzugeben. Er übernimmt damit die Verantwortung für die Konformität der Brandschutzklappe mit der erklärten Leistung. Die Leistungserklärungen liegen vor für:
Das Deutsche Institut für Bautechnik (DIBt) darf damit für Brandschutzklappen, die unter die harmonisierte Produktnorm EN 15650 fallen und daher eine CE-Kennzeichnung tragen müssen, keine allgemeinen bauaufsichtlichen Zulassungen (abZ) mehr ausstellen oder verlängern. Für nationale Bauvorhaben dürfen sie als Verwendbarkeitsnachweis nicht mehr gefordert werden.
Die erforderlichen Angaben für den Einbau und die Montage sind in den umfangreichen Anwenderhandbüchern vollständig beschrieben.
Überströmöffnungen gewährleisten den Luftstrom zwischen zwei benachbarten Räumen, bspw. zur Be- und Entlüftung innenliegender Flure und Räume oder zur Nachströmung. Sind Überströmöffnungen in feuerwiderstandsfähigen Wänden oder Decken vorgesehen, so müssen diese geeignet verschlossen werden können. Zum Einsatz kommen hier Brandschutzklappen mit einer Rauchauslöseeinrichtung ohne Anschluss an eine Lüftungsleitung. Sie verschließen im Brandfall die Öffnung und verhindern so die Ausbreitung von Feuer und Rauch. Wildeboer bietet mit der FK90 und FR90 Brandschutzklappe in Kombination mit OR4 bzw. der OR32 Rauchauslöseeinrichtung Lösungen mit der notwendigen allgemeinen Bauartgenehmigung vom Deutschen Institut für Bautechnik, welche für den Einsatz in Deutschland zwingend erforderlich ist.
