FK90 Brandschutzklappe, Baureihe FK92

Die eckige Brandschutzklappe FK90 , Baureihe FK92 erfüllt wichtige Normen und Vorschriften. Sie überzeugt mit vielfältigen Einbaumöglichkeiten. Auch für den Einbau im Weichschott ist die FK90, Baureihe FK92 verfügbar. Ihre durchdachte Konstruktion erspart funktionserhaltende Wartungen und erleichtert Funktionsprüfungen. Diese lassen sich mit Anbindung an das Wildeboer-Net automatisieren und sicher protokollieren.

Technische Details

  • Erfüllt die Produktnorm EN 15650 und ist entsprechend CE-gekennzeichnet. Verfügt über eine umfangreiche Anzahl geprüfter Einbausituationen
  • Neue geprüfte Einbausituation im Weichschott
  • Konstruktiv wartungsfrei: Durch vollständige Kapselung von Antriebseinheit, Auslöseeinrichtung und Auslöseelement ist kein funktionserhaltendes Reinigen sowie wiederkehrendes Schmieren und Justieren notwendig
  • Funktionsprüfung durch einfaches Öffnen und Schließen über äußere Betätigung mit Stellungsanzeige vor Ort oder fernbetätigt
  • Kombinierbar mit dem Steuerungssystem Wildeboer-Net
  • EPD (Umwelt-Produktdeklaration)
  • Hygienezertifikat

Deklarationen & Nachweise

Umwelt-Produktdeklaration (EPD)
Hygienezertifikat
CE-Kennzeichnung

Produktinformationen

Die eckigen Brandschutzklappen FK90 der Baureihe FK92 werden in feuerwiderstandsfähigen raumabschließenden Bauteilen luftrichtungsunabhängig an Lüftungsleitungen angeschlossen und trennen so Brandabschnitte im Falle eines Brandes sicher voneinander ab. Mit beidseitigem Schutzgitter und in Verbindung mit einer Rauchauslöseeinrichtung kann die Brandschutzklappe FK90 auch für Überströmöffnungen genutzt werden (Ü-FK).

Aufbau der Brandschutzklappe FK90

Das extrem stabile und luftdichte Gehäuse der Brandschutzklappe FK90 mit der Klasse C nach EN 1751 besteht aus verzinktem Stahl und verfügt über ein abriebfestes und austauschbares Kalziumsilikat-Klappenblatt mit verzinktem Metallrahmen. Die gekapselten Auslöseelemente lösen bei einer Nenntemperatur von 70 °C oder 95 °C aus. Die Antriebseinheiten können manuell, pneumatisch oder elektrisch betätigt werden und sind ebenfalls in explosionsgeschützter Ausführung erhältlich.

Konstruktiv wartungsfrei

Konstruktionsbedingt kann bei der Brandschutzklappe FK90, Baureihe FK92 auf eine funktionserhaltende Wartung verzichtet werden. Die Antriebseinheit, die Auslöseeinrichtung und das Auslöseelement sind vollständig gekapselt, weshalb beispielsweise regelmäßiges Schmieren überflüssig ist. Im Luftstrom der Brandschutzklappe befinden sich außerdem keine beweglichen Teile, die verschmutzen können. Ebenso entfällt auch die funktionserhaltende Reinigung bei der Brandschutzklappe FK90. Hygienisch bedingte Reinigungen sind im Rahmen der Gesamtreinigung der raumlufttechnischen Anlage oder bei Bedarf durchzuführen.

Die Instandhaltung beschränkt sich damit auf die Funktionsprüfung der Brandschutzklappe in Form des Auslösens, des vollständigen Schließens und des vollständigen Wiederöffnens der Brandschutzklappen sowie auf Instandsetzungsmaßnahmen bei Beschädigungen. Als Bauherr bzw. Betreiber sparen Sie hierdurch eine erhebliche Menge an Zeit und Kosten.

Funktionsprüfungen automatisiert

Die Brandschutzklappen FK90 können auch über das einfach konfigurierbare Kommunikationssystem Wildeboer-Net direkt eingebunden oder mit einer Gebäudeleittechnik verbunden und so unkompliziert gesteuert werden. Damit können Sie beispielsweise Funktionsprüfungen gleichzeitig automatisieren und sicher nachweisbar dokumentieren.

Produktkennzeichnungen der Brandschutzklappe FK90

Die konstruktiv wartungsfreien Brandschutzklappen FK90 entsprechen der europäischen Produktnorm EN 15650, sind nach EN 1366-2 geprüft und CE-gekennzeichnet.

Mit dem vorliegenden Nachweis MPA-BS 6000/593/18 zum Brandverhalten der verwendeten Baustoffe erfüllen sie darüber hinaus die Verwendungsvorgaben der MVV TB und M-LüAR. Die FK90 kann für eine Feuerwiderstandsdauer von 30/60/90/120 Minuten eingesetzt werden.

Die Wildeboer Brandschutzklappe FK90, Baureihe FK92 erfüllt die ATEX-Richtlinie 2014/34/EU und ist mit einer Umwelt-Produktdeklaration (EPD) sowie dem Hygienezertifikat durch ein unabhängiges Hygieneinstitut ausgezeichnet.

Einsatz in Überströmöffnungen

Mit beidseitigem Schutzgitter und in Verbindung mit einer Rauchauslöseeinrichtung kann die Wildeboer Brandschutzklappe FK90 auch für Überströmöffnungen genutzt werden (Ü-FK).

Warum Brandschutzklappen von Wildeboer wirklich wartungsfrei sind!

Technische Spezifikationen

Die angegebenen Werte für Breite und Höhe sind Standardwerte. Sie können für die Breiten von 200 – 1500 mm sowie Höhen von 200 – 1000mm im 5 mm Raster produziert werden.

Nicht alle hier aufgeführten Variantenwerte sind miteinander kombinierbar. Nutzen Sie unseren Wildeboer-Konfigurator zur einfachen Überprüfung der Ausführungsmöglichkeiten.

Breite
  • 200 mm
  • 225 mm
  • 250 mm
  • 275 mm
  • 300 mm
  • 325 mm
  • 350 mm
  • 375 mm
  • 400 mm
  • 450 mm
  • 500 mm
  • 550 mm
  • 600 mm
  • 650 mm
  • 700 mm
  • 750 mm
  • 800 mm
  • 850 mm
  • 900 mm
  • 950 mm
  • 1000 mm
  • 1050 mm
  • 1100 mm
  • 1150 mm
  • 1200 mm
  • 1250 mm
  • 1300 mm
  • 1400 mm
  • 1500 mm
Höhe
  • 200 mm
  • 225 mm
  • 250 mm
  • 275 mm
  • 300 mm
  • 325 mm
  • 350 mm
  • 375 mm
  • 400 mm
  • 450 mm
  • 500 mm
  • 550 mm
  • 600 mm
  • 650 mm
  • 700 mm
  • 750 mm
  • 800 mm
  • 850 mm
  • 900 mm
  • 950 mm
  • 1000 mm
Gehäuseausführung
  • Ohne Korrosionsschutz
  • Mit Korrosionsschutz
Klappenblattausführung
  • Mit Rahmen aus verzinktem Stahl
  • Mit Rahmen aus Edelstahl
  • Metallmantel aus verzinktem Stahl
  • Metallmantel aus Edelstahl
Endschalter
  • Ohne Endschalter
  • Geschlossen
  • Geöffnet
  • Geöffnet/geschlossen
  • Geschlossen (Ex)
  • Geöffnet (Ex)
  • Geöffnet/geschlossen (Ex)
Auslösetemperatur
  • 70 °C
  • 70 °C (mit Korrosionsschutz)
  • 95 °C
Raucherkennung
  • Ohne Raucherkennung
  • Mit Rauchauslöseeinrichtung OR32
Einbauart
  • in massive Wand
  • in massive Decke
  • in Metallständerwand
  • an Massive Wand
  • entfernt von massiver Wand
  • entfernt von Metallständerwand
  • entfernt von massiver Decke
  • an massive Decke
  • in Wand massiver Holzbauweise
  • in Decke massiver Holzbauweise
  • in Schachtwand
  • in Brand/-Sicherheitstrennwand
  • in Wand in Holzrahmenbauweise
  • in Decke in Holzrahmenbauweise
  • in Decke mit Stahlrahmen
  • in Sockel auf massiver Decke
  • auf Sockel auf massiver Decke
Einbauvariante
  • mit Mineralwolle
  • mit Mörtel
  • mit teilweiser Ausmörtelung
  • mit eckigem Einbaurahmen ER1
  • mit eckigem Einbaurahmen ER3
  • mit eckigem Einbaurahmen ER2
  • mit eckigem Einbaurahmen ER4
  • mit eckigem Anbaurahmen AR1
  • mit eckigem Anbaurahmen AR2
  • mit eckigem Einbaurahmen ER8
  • mit Weichschott
Antriebsart
  • thermisch mechanisch
  • motorisch 24 V
  • motorisch 230 V





Produktbilder

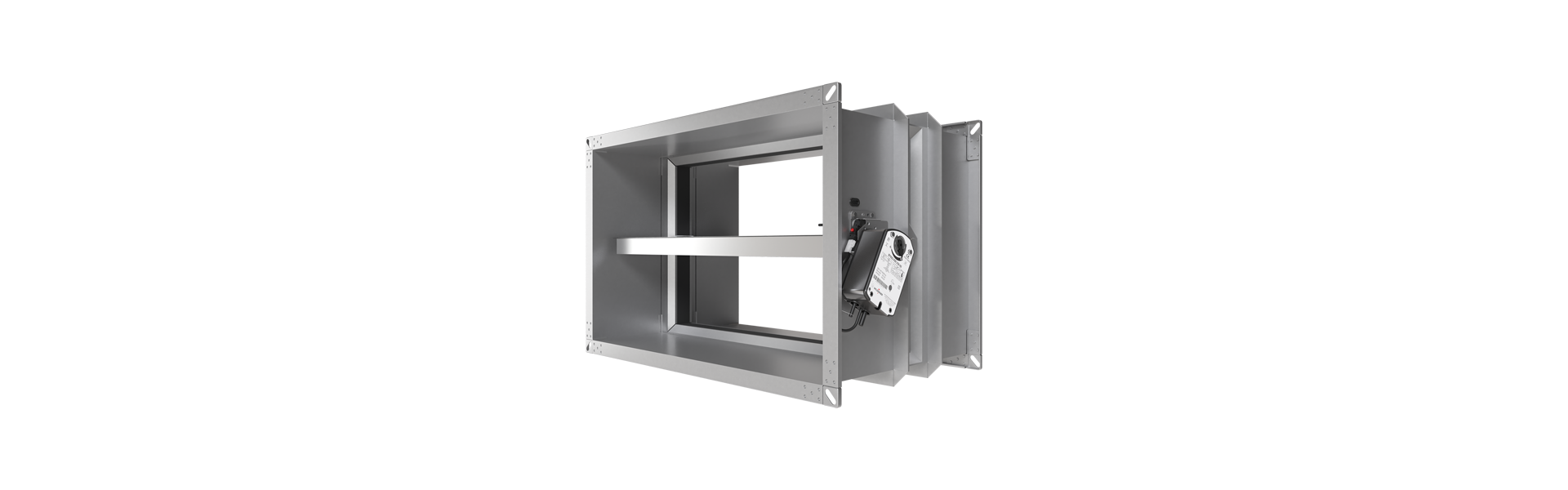

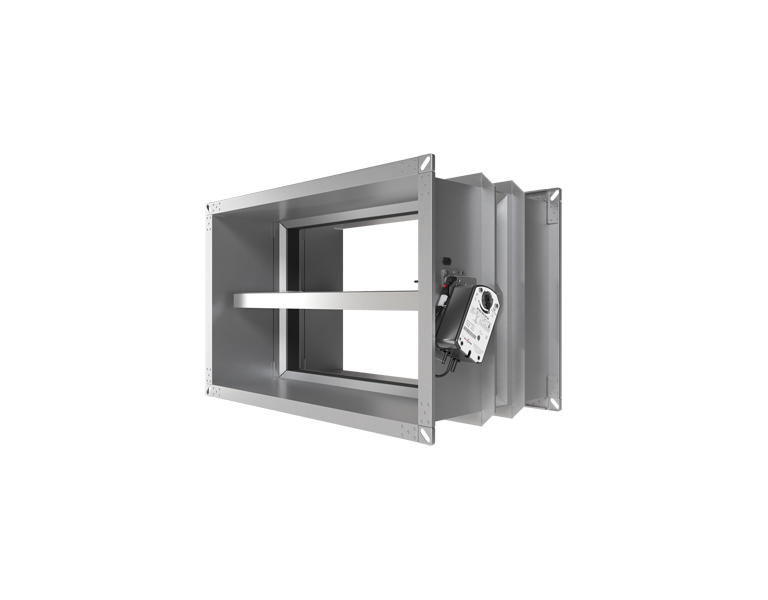

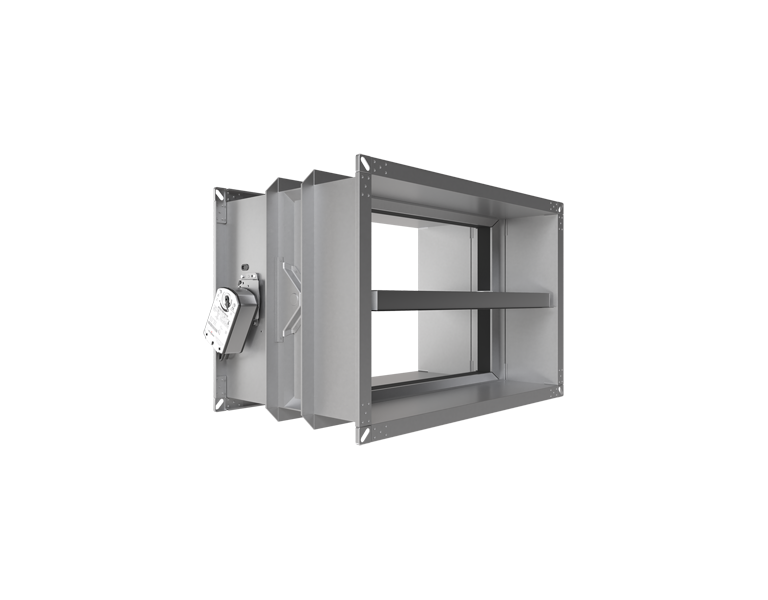

FK90 Brandschutzklappe halb rechts von vorne

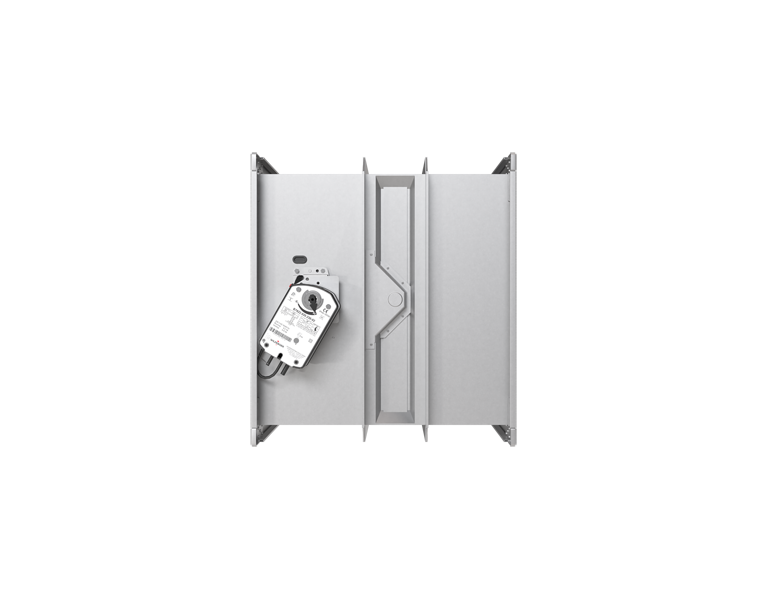

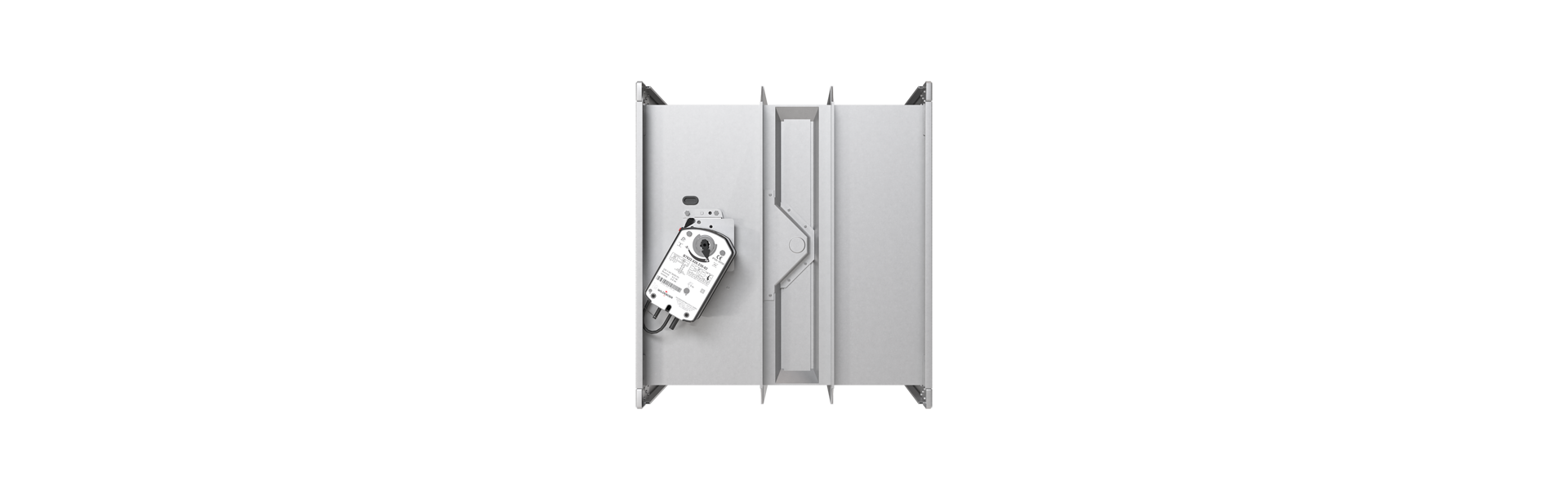

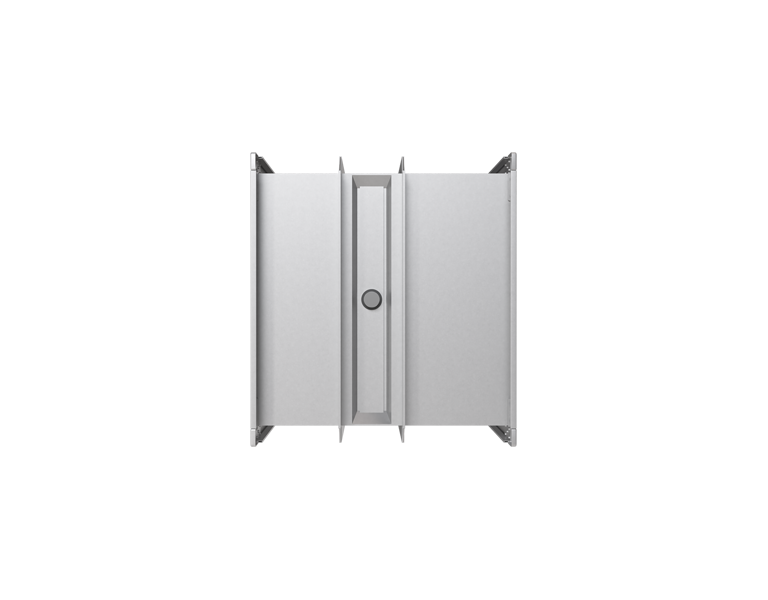

FK90 Brandschutzklappe rechte Seite

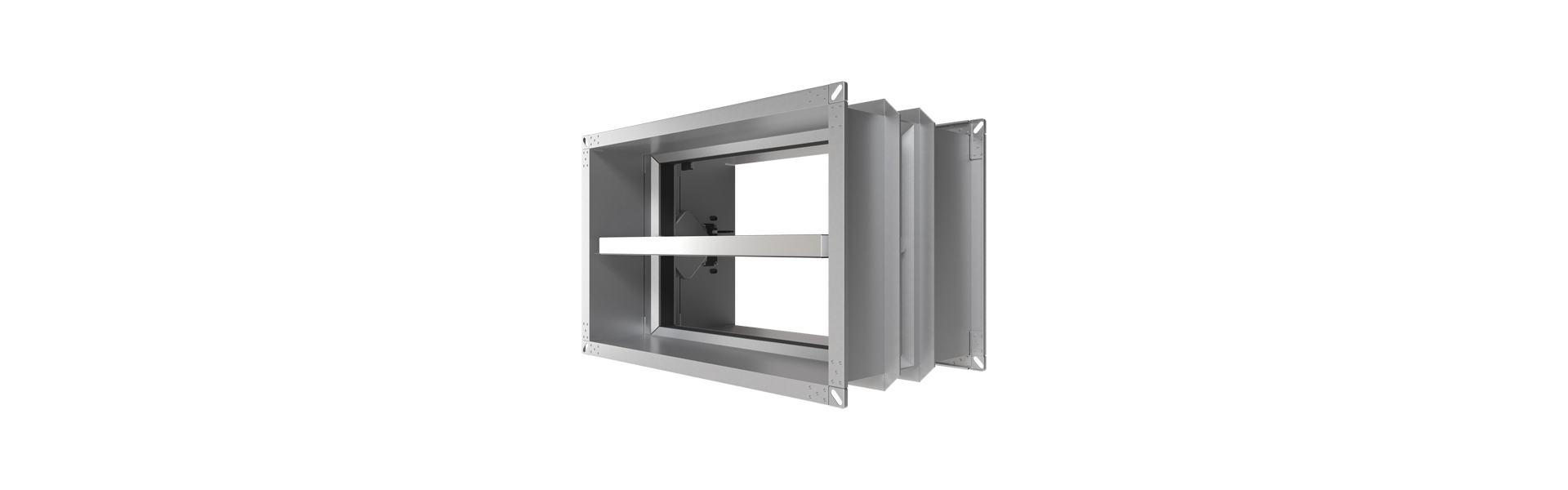

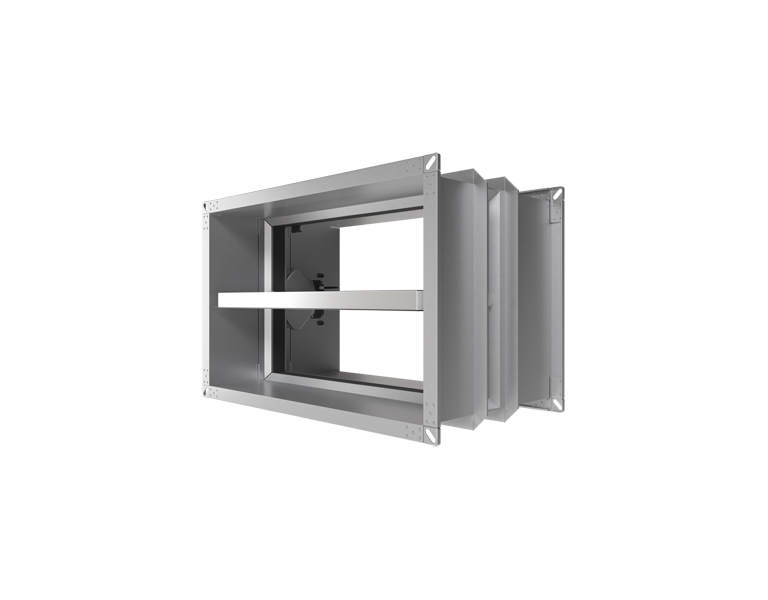

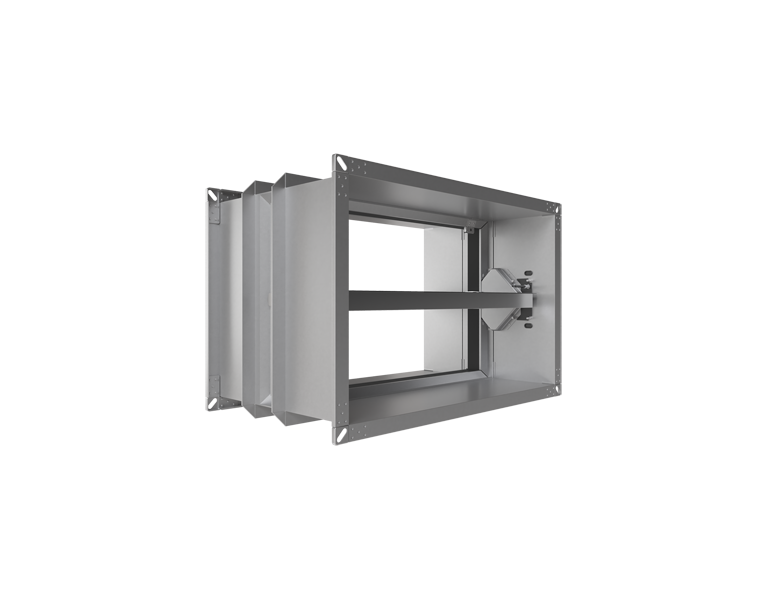

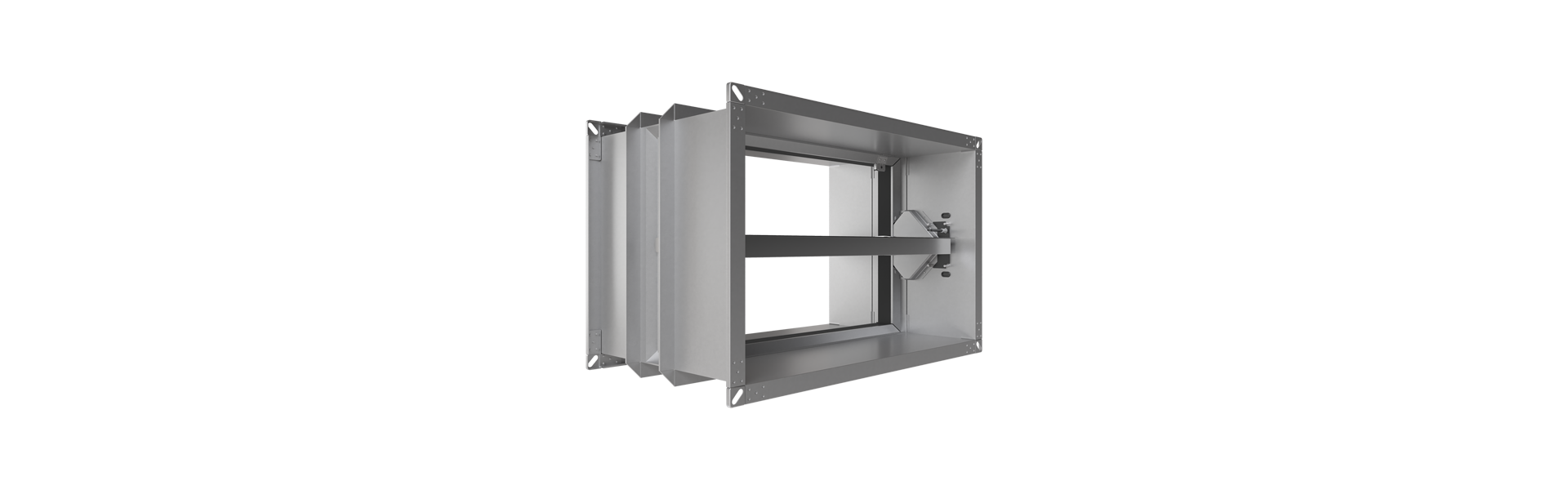

FK90 Brandschutzklappe halb links von hinten

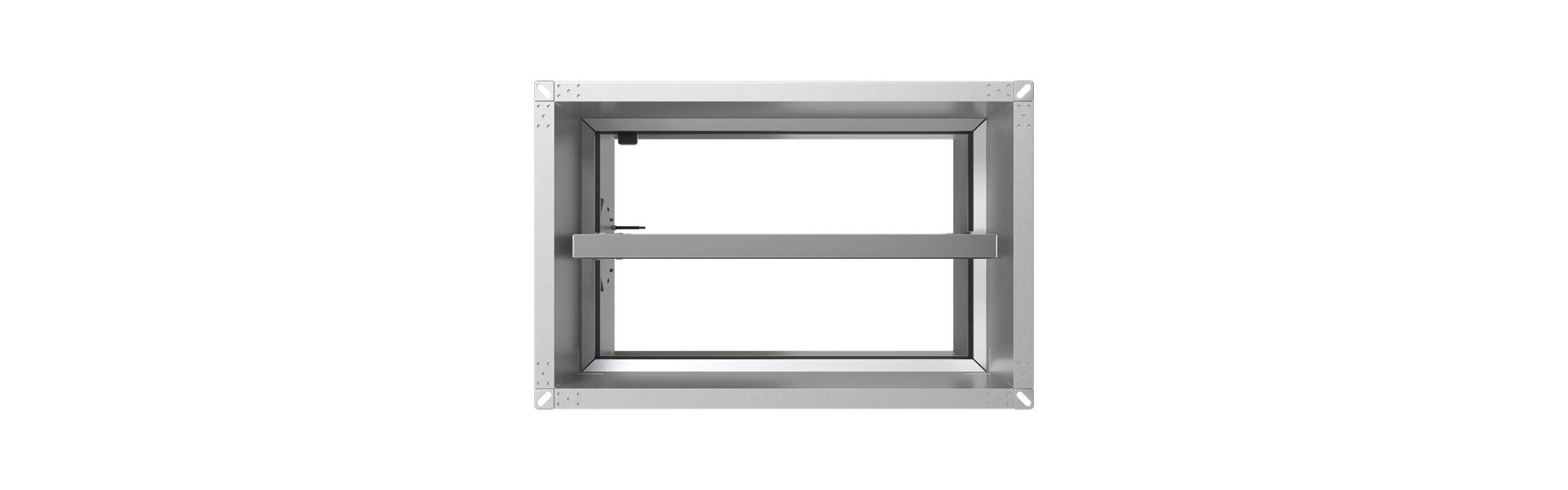

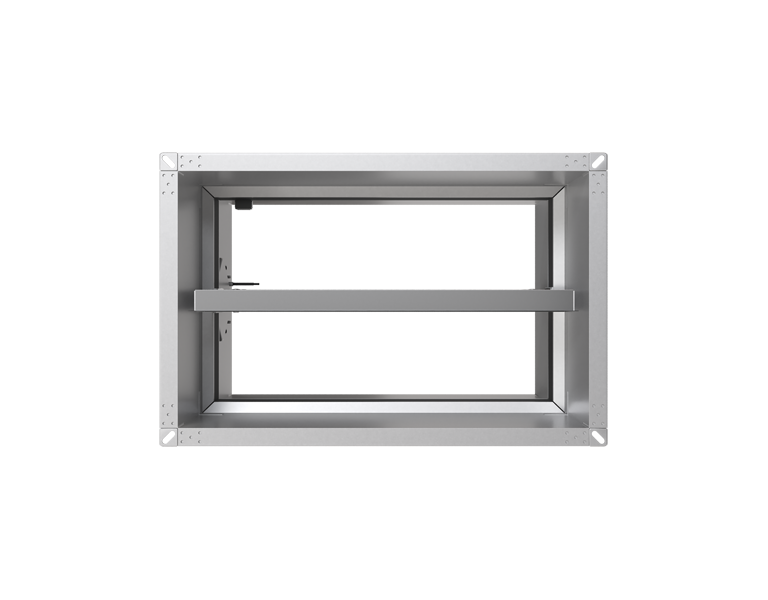

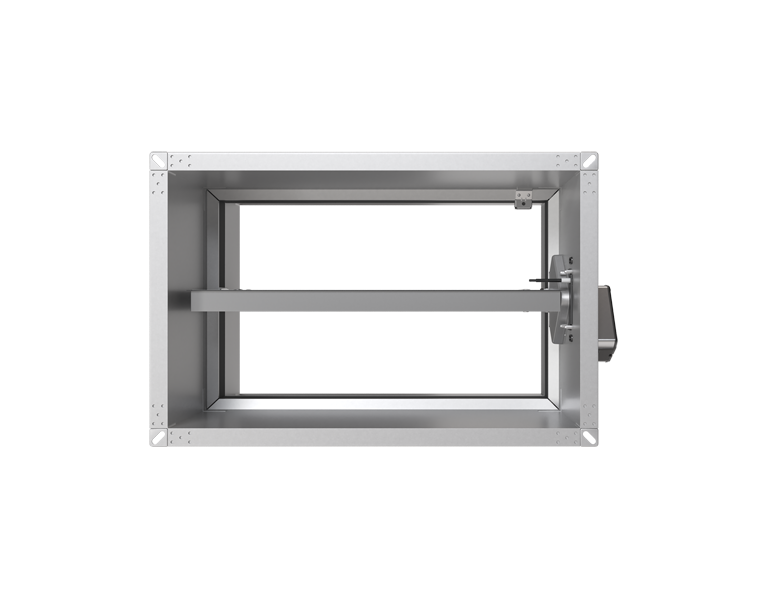

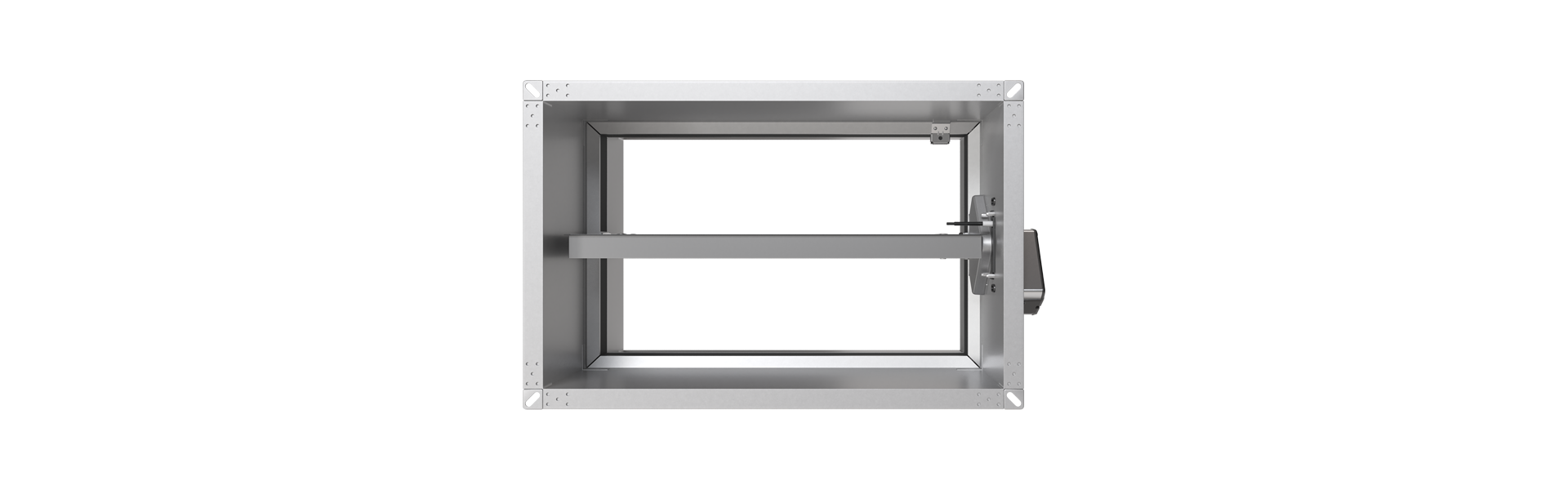

FK90 Brandschutzklappe von hinten

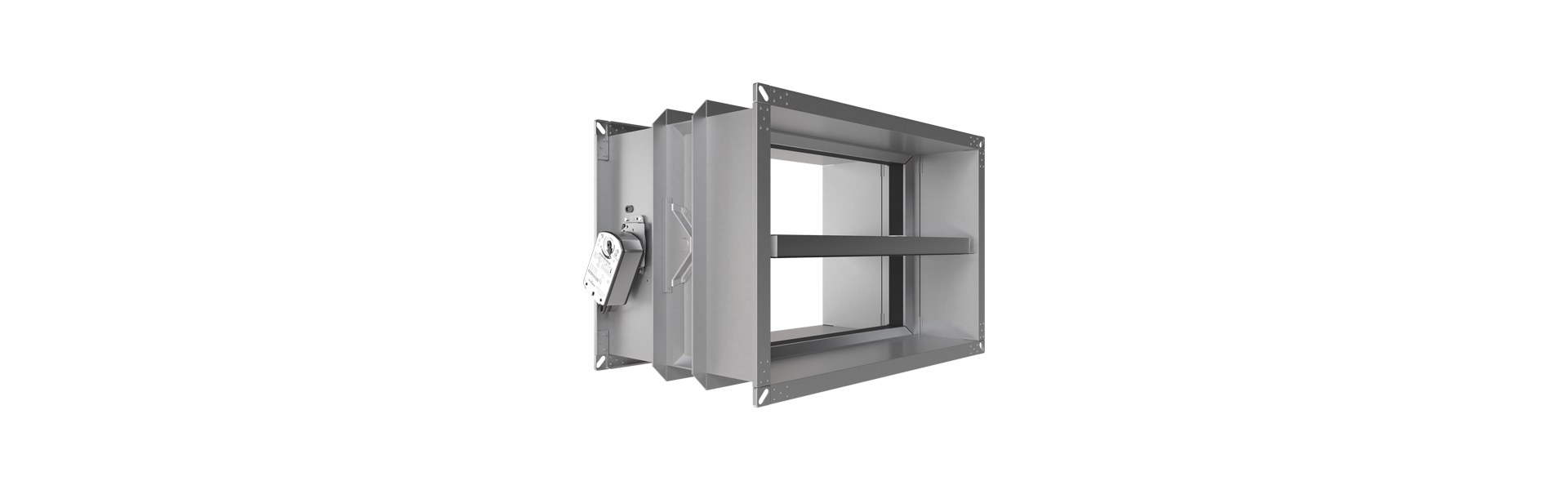

FK90 Brandschutzklappe halb rechts von hinten

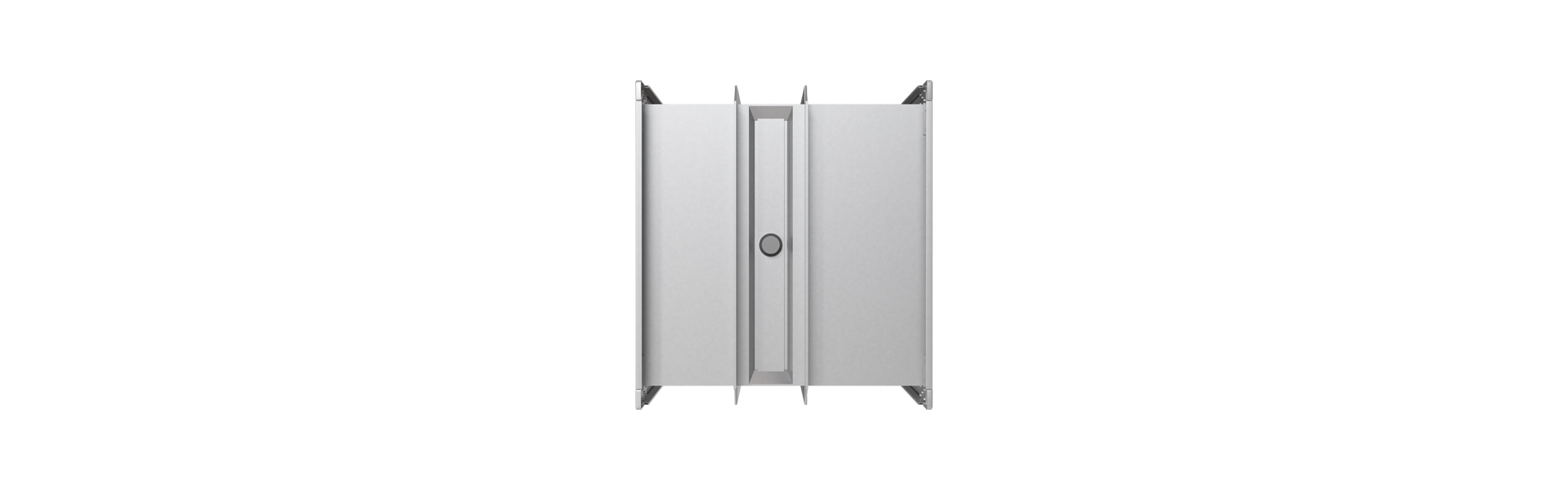

FK90 Brandschutzklappe linke Seite
FK90 Brandschutzklappe halb links von vorne
FK90 Brandschutzklappe von vorne

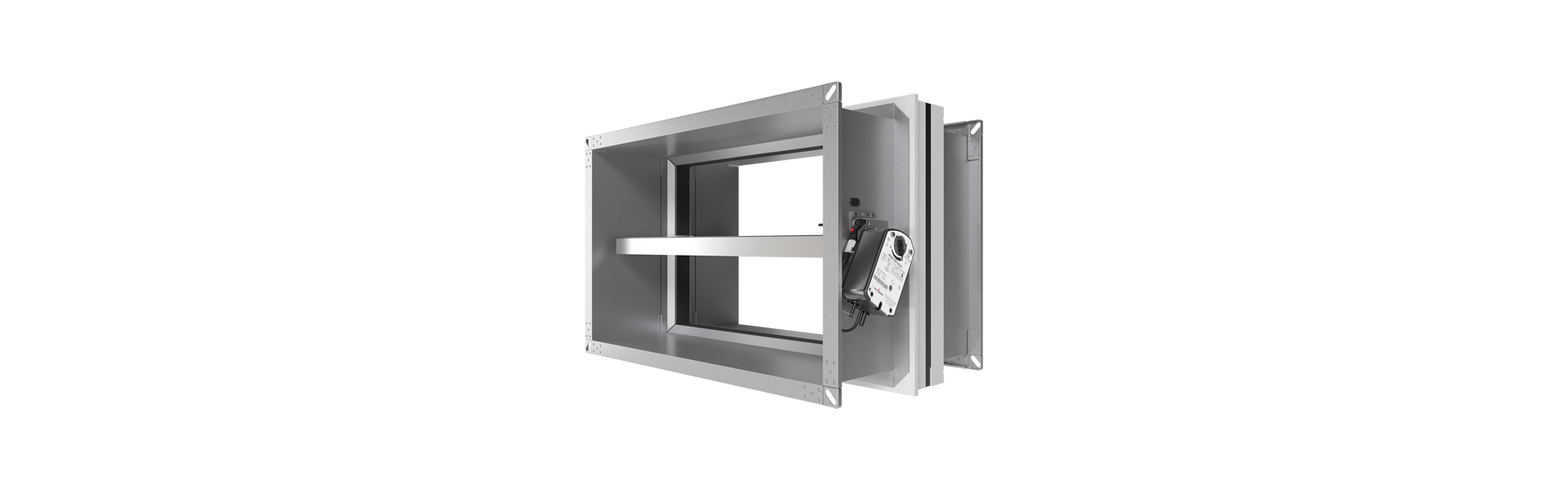

FK90 Brandschutzklappe mit ER1 Einbaurahmen halb rechts von vorne

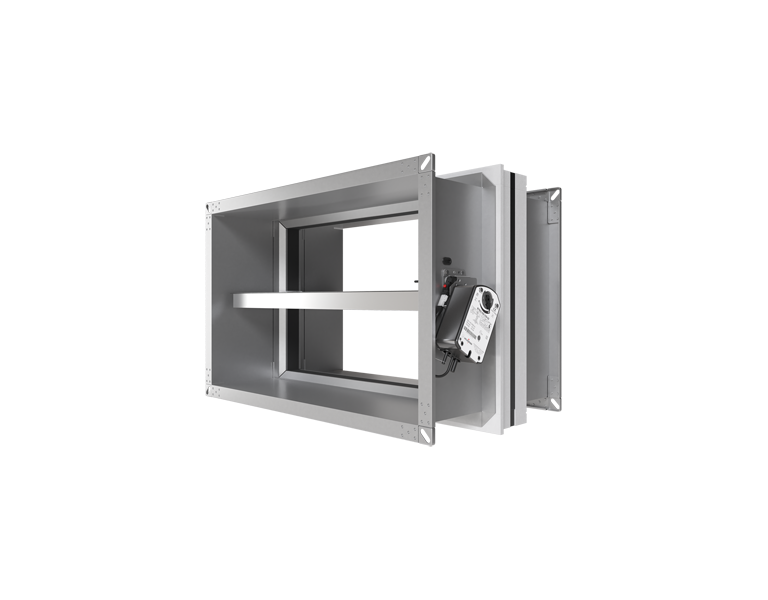

FK90 Brandschutzklappe mit ER8 Einbaurahmen halb rechts von vorne

3D Ansicht

Hier haben Sie die Möglichkeit, sich die FK90 Brandschutzklappe, Baureihe FK92, als 3D-Modell anzuschauen.

Medien & Downloads

Anwenderhandbuch FK90 Brandschutzklappe, Baureihe FK92 (2023-04)
PDF 13MB
Betriebsanleitung FK90 Brandschutzklappe, Baureihe FK92 (2021-06)
PDF 568KB
Hygienezertifikat FK90 Brandschutzklappe (2008-12)
PDF 734KB
Umwelt-Produktdeklaration (EPD) FK90 Brandschutzklappe (2018-11)
PDF 875KB
Leistungserklärung FK90 Brandschutzklappe, Baureihe FK92 (2018-08)
PDF 134KB
EU-Konformitätserklärung EX FK90 Brandschutzklappe (2021-03)
PDF 333KB
Hygienezertifikat elastische Stutzen (2022-08)
PDF 221KB
Nachweis des Brandverhaltens für Brandschutzklappen FK90, FR90, FK90K, BV90 (2021-06)
PDF 619KB
Anwenderhandbuch OR32 Rauchauslöseeinrichtung (2020-11)
PDF 2MB
Bauartgenehmigung Ü-FK, Baureihe OR32 & OR4, Z-6.50-2132 (2023-08)
PDF 930KB
Betriebsanleitung OR32 Rauchauslöseeinrichtung (2020-11)
PDF 186KB
Zertifikat zum Brandverhalten FK90, FR90, FK90K, BV90 (2021-04)
PDF 2MB

Ein- und Anbaurahmen FK90

  • aus Kalziumsilikat
  • zum vereinfachten Trockeneinbau in beidseitig bekleideten Metallständerwänden und Schachtwänden mit und ohne Metallständer.
  • Brandschutzklappenlänge:  L = 400 mm, L = 500 mm
  • aus Kalziumsilikat für beidseitig bekleidete Metallständerwände und Schachtwänden mit und ohne Metallständer.
  • Brandschutzklappenlänge:  L = 355 mm
  • aus Kalziumsilikat für gleitende Deckenanschlüsse mit Absenkungen bis 40 mm in beidseitig bekleideten Metallständerwänden.
  • Brandschutzklappenlänge:  L = 500 mm
  • aus Kalziumsilikat
  • zum Trockeneinbau in Holzwänden und in Holzdecken und für Decken mit Stahlrahmen
  • Brandschutzklappenlänge:  L = 400 mm, L = 500 mm
  • aus Kalziumsilikat zum direkten Anbau an massiven Wänden und Decken.
  • Besonders geeignet zur Sanierung abgängiger Brandschutzklappen.
  • Brandschutzklappenlänge:  L = 346 mm
  • aus Kalziumsilikat zum Einbau entfernt von massiven Wänden und Decken sowie beidseitig bekleideten Metallständerwänden.
  • Brandschutzklappenlänge: L = 400 mm, L = 500 mm

Elektrische Federrücklaufantriebe

  • Standardantrieb der FK90
  • Standardantrieb der FR90 ab DN355
  • Laufzeit: Öffnen ≈ 60 s, Schließen ≈ 21 s.
  • Stellungsanzeige ZU/AUF über integrierte Endschalter.
  • Laufzeit: Öffnen < 60 s, Schließen ≈ 20 s
  • Stellungsanzeige ZU/AUF über integrierte Endschalter
  • FK90: nur für Größen B ≤ 800 mm und H ≤ 450 mm
  • Standardantrieb der FK90K
  • Laufzeit: Öffnen < 60 s, Schließen ≈ 20 s
  • Stellungsanzeige ZU/AUF über integrierte Endschalter
  • Laufzeit: Öffnen ≈ 30 s, Schließen ≈ 10 s.
  • Stellungsanzeige ZU/AUF über integrierte Endschalter

Thermisch-mechanische Auslöseeinrichtung (TMA)

  • mit 70°C Auslöseelement
  • mit beschichtetem 70°C Auslöseelement
  • mit beschichtetem 95°C Auslöseelement
  • optional mit Endschalter

E-EX mit Öffner und Schließer und EX - Endschalter

  • G24 mit Hubmagnet 24 V DC
  • W220 mit Hubmagnet 230 V AC
  • P/P2 mit Hubzylinder
  • GU24 mit Haftmagnet 24 V DC
  • WU220 mit Haftmagnet 230 V AC

Ausschreibungstext

Über den folgenden Link können Sie den Ausschreibungstext zu diesem Produkt herunterladen. Neben den gängigen Formaten PDF oder DOC sind auch die Formate GAEB 90, ÖNORM oder DATANORM 5 möglich.

FAQ

Die Brandschutzklappen der Baureihe 92 sind wartungsfrei. Sie können aufgrund ihrer Konstruktion und der verwendeten Materialien wie der vollständigen Kapselung der Antriebsmechanik, der thermischen Auslöseeinrichtung, der motorischen Antriebe usw. ohne laufende Wartungsarbeiten zum Erhalt der Funktion auskommen. Regelmäßig wiederkehrendes Schmieren beispielsweise entfällt. Damit beschränkt sich die Instandhaltung auf Funktionskontrollen (Auslösen und Wiederöffnen der Brandschutzklappen) oder Instandsetzungsmaßnahmen bei Beschädigungen. Hygienisch bedingte Reinigungen sind im Rahmen der Gesamtreinigung der raumlufttechnischen Anlage oder bei Bedarf durchzuführen.

Aufgrund der Wartungsfreiheit sind die Funktionskontrollen auch fernbetätigt zulässig. Besonders einfach und wirtschaftlich lässt sich dieses über das Wildeboer BS2 Kommunikationssystem für Brandschutzklappen mit automatischer Kalendersteuerung durchführen.

Dazu muss das Absperrklappenblatt der Brandschutzklappe geschlossen und wieder geöffnet werden. Die Brandschutzklappe kann mit unterschiedlichen Auslöseeinrichtungen ausgestattet sein oder mit elektrischen Federrücklaufmotoren zum Öffnen und Schließen.

Zur Funktionsprüfung ist die Handauslösung zu betätigen oder eine Fernauslösung vorzunehmen um das Absperrklappenblatt der Brandschutzklappe zu schließen. Danach ist das Absperrklappenblatt wieder zu öffnen.

Die jeweiligen Inbetrieb- und Funktionskontrollmaßnahmen sowie Hinweise zum Betrieb sind in den Betriebsanleitungen beschrieben.

Sie finden unsere Betriebsanleitungen im Download-Bereich.

Bei der Funktionsweise und dem Betrieb von Brandschutzklappen nach DIN EN 15650 gibt es mehrere Vorgaben und Pflichten, die einzuhalten sind. Wir haben die Wesentlichen in einem Dokument zusammengefasst, das Sie sich hier anschauen und herunterladen können.

Lässt sich die Brandschutzklappe nicht öffnen, muss die Schmelzlothülse bzw. das thermoelektrische Schmelzlot auf Unversehrtheit überprüft werden. Diese müssen sich im ordnungsgemäßen Zustand befinden und dürfen keinerlei Beschädigungen aufweisen. Die Ausführungen und den Austausch können Sie der jeweiligen Betriebsanleitung entnehmen.

Darüber hinaus dürfen keine Einbauteile den Klappenblattfreilauf behindern oder versperren.

Sollten diese Maßnahmen nicht wirken setzen Sie sich bitte mit unserer Technischen Beratung in Verbindung.

Sie finden unsere Betriebsanleitungen im Download-Bereich.

Ein Mindestabstand zu angrenzenden Wänden und Decken ist beim Einbau von eckigen Brandschutzklappen der Wildeboer Bauteile GmbH nicht erforderlich. Lediglich ein geringer Abstand ist bei der runden Brandschutzklappe FR90 vorzusehen.

Die entsprechenden Vorgaben können den jeweiligen Anwenderhandbüchern entnommen werden.

Ja. Für die Brandschutzklappen FK90 und FR90 liegt das Konformitätszertifikat zum Einsatz in EX-geschützen Bereichen vor. Sie sind mit mechanischer Auslöseeinrichtung oder elektrischem Federrücklaufmotor erhältlich.

Details zur Handhabung von Brandschutzklappen mit asbesthaltigen Baustoffen haben wir für Sie in diesem Dokument zusammengefasst.

Nein. Die Brandschutzklappen verfügen jeweils über zwei Kontrollöffnungen (Inspektionsöffnungen). Diese ermöglichen einen Einblick in den Innenraum der Brandschutzklappe, beidseitig des Absperrklappenblatts. Optional können Revisionsöffnungen bei der Brandschutzklappe FK90 bestellt werden. Diese ersetzen nicht Öffnungen entsprechender Größe, die auf Grund von einschlägigen Normen und Richtlinien für Reinigungszwecke vorgesehen werden müssen.

Ja, die  AMP-Stecker können entfernt werden.

Ja. Die Brandschutzklappen werden werksseitig mit einem elektrischen Federrücklaufmotor oder einer thermisch-mechanischen Auslöseeinrichtung (TMA) ausgerüstet. Eine Brandschutzklappe, die werksseitig mit einer TMA ausgestattet ist, kann nachträglich einen Federrücklaufmotor erhalten. Für die Umrüstung sind komplette Antriebseinheiten für den jeweiligen Klappentyp erforderlich. Diese beinhalten die Motorkonsole, den Federrücklaufmotor und das elektrische Schmelzlot.

Ja. Ein Nachrüsten eines Endlagenschalters jeweils für die Offen- und Geschlossen-Stellung der Brandschutzklappe ist möglich. Federrücklaufmotoren verfügen standardmäßig über beide Endlagenschalter.

Ein elastischer Stutzen, auch Dehnungsausgleicher oder Segeltuchstutzen genannt, eignet sich zum Einbau zwischen einer Lüftungsleitung und Komponenten einer Lüftungsanlage z.B. einer Brandschutzklappe. Er kann Längenänderungen des angeschlossenen Kanals aufnehmen, im Brandfall abbrennen und verhindert somit eine Kraftübertragung der Lüftungsleitung auf die Brandschutzklappe.

FK90, FR90 (Baureihe FR92 und FR92K) und FK90K Brandschutzklappen sind CE-gekennzeichnete Bauprodukte nach der harmonisierten Produktnorm DIN EN 15650. Sie können ein- und beidseitig an Lüftungsleitungen aus nicht brennbaren oder aus brennbaren Baustoffen angeschlossen werden. Im Brandfall dürfen thermische Ausdehnungen dieser Leitungen keine erheblichen Kräfte auf die Brandschutzklappe ausüben. Es sind entsprechend dem örtlichen Bedarf Ausgleichsmaßnahmen vorzusehen. Bauordnungsrechtliche Vorgaben zur Umsetzung und Notwendigkeit enthält dazu in Deutschland die „Richtlinie über brandschutztechnische Anforderungen an Lüftungsanlagen“ kurz „Lüftungsanlagenrichtlinie - LüAR“. Allgemein erfolgt der Ausgleich hier durch eine geeignete Leitungsverlegung. Eine generelle Forderung zur Verwendung elastischer Stutzen besteht grundsätzlich nicht.

Zusätzlich sind bei Verwendung der FK90 Brandschutzklappe für gewerbliche Küchen die Vorgaben der allgemein bauaufsichtlichen Zulassung Z41.3-670 zu beachten. Es sind Lüftungsleitungen aus verzinktem oder nichtrostendem Stahl anzuschließen. Zur Verlegung der Lüftungsleitung und Begrenzung von Kräften ist ebenfalls auf die oben genannte Richtlinie hinzuweisen.

Zudem sind Lüftungsleitungen an FK90 Brandschutzklappen für gewerbliche Küchen gemäß der bauaufsichtlichen Zulassung

  • in Metallständerwänden
  • in Wänden aus Gipswandbauplatten

über geeignete elastische Stutzen (Dehnungsausgleicher) aus brennbaren Baustoffen, mindestens Baustoffklasse B2 nach DIN 4102-1, anzuschließen. Gefordert sind ≥ 100 mm Dehnungsaufnahme im Einbauzustand.

Am 01. Juli 2013 trat die europäische Bauproduktenverordnung (BauPVO, Nr. 305/2011) in sämtlichen Mitgliedsstaaten der EU nach einer Übergangszeit vollständig in Kraft und ersetzte die Bauproduktenrichtlinie (BPR, Nr. 89/106/EWG).

Neu produzierte Brandschutzklappen, die unter die harmonisierte Produktnorm EN 15650 fallen, müssen bereits seit dem 01. September 2012 mit dem CE-Konformitätszeichen gekennzeichnet sein. Der Hersteller hat außerdem seit dem 01. Juli 2013 zusätzlich eine Leistungserklärung (DoP = Declaration of Performance) abzugeben. Er übernimmt damit die Verantwortung für die Konformität der Brandschutzklappe mit der erklärten Leistung. Die Leistungserklärungen liegen vor für:

  • Brandschutzklappe FK90
  • Brandschutzklappe FR90
  • Brandschutzklappe FK90K
  • Brandschutzventil BV90

Das Deutsche Institut für Bautechnik (DIBt) darf damit für Brandschutzklappen, die unter die harmonisierte Produktnorm EN 15650 fallen und daher eine CE-Kennzeichnung tragen müssen, keine allgemeinen bauaufsichtlichen Zulassungen (abZ) mehr ausstellen oder verlängern. Für nationale Bauvorhaben dürfen sie als Verwendbarkeitsnachweis nicht mehr gefordert werden.

Die erforderlichen Angaben für den Einbau und die Montage sind in den umfangreichen Anwenderhandbüchern vollständig beschrieben.
