FK90 Brandklep (serie FK92)

De rechthoekige brandklep FK90, serie FK92 voldoet aan belangrijke normen en voorschriften. Hij overtuigt door zijn veelzijdige inbouwmogelijkheden. De FK90, serie FK92, is ook beschikbaar voor inbouw in zachte scheidingswanden. Dankzij het doordachte ontwerp is functioneel onderhoud overbodig en worden functiecontroles vereenvoudigd. Deze kunnen worden geautomatiseerd en veilig worden geregistreerd door aansluiting op het Wildeboer-net.

Technische details

  • Grote vrije doorlaat voor maximale luchthoeveelheden en lage drukverliezen
  • Uitgebreid aantal geteste inbouwsituaties beschikbaar
    • MARKTPREMIÈRE (NIEUW): Inbouw in wanden met leemplaten maakt duurzame brandbeveiliging mogelijk voor toekomstgerichte bouwprojecten. Meer informatie.
    • MARKTPREMIÈRE (NIEUW): Spleet tot 45 mm kan worden opgevuld met brandwerend schuim bij inbouw in massief houten constructies. Meer informatie.
    • NIEUW: Wandafstanden (tot 600 mm) mogelijk bij inbouw met brandwerend steenwolpaneel. Meer informatie.
  • Constructief onderhoudsvrij: door de volledige inkapseling van de bedieningseenheid, de overbrenging en het smeltlood is geen reiniging en terugkerende smering en afstelling nodig.
  • Bijzonder eenvoudige functietest door openen en sluiten via externe bediening met positie-indicatie ter plaatse of op afstand via gebouwbeheersysteem
  • Combineerbaar met het besturingssysteem Wildeboer-Net
  • Voldoet aan de productnorm DIN EN 15650 en is voorzien van CE-markering
  • EPD (milieuproductverklaring)
  • Hygiënecertificaat

Verklaringen en bewijzen

Milieuproductverklaring (EPD)
Hygiënecertificaat
CE-markering

Productinformatie

De rechthoekige brandkleppen FK90 uit de serie FK92 worden in brandwerende, ruimte afsluitende componenten onafhankelijk van de luchtrichting op ventilatiekanalen aangesloten en scheiden zo brandcompartimenten in geval van brand veilig van elkaar. Met een beschermrooster aan beide zijden en in combinatie met een rookmeldingsinstallatie kan de brandklep FK90 ook worden gebruikt voor overstroomopeningen (Ü-FK).

Opbouw van de brandwerende klep FK90

De uiterst stabiele en luchtdichte behuizing van de brandwerende klep FK90 met klasse C volgens EN 1751 is gemaakt van verzinkt staal en heeft een slijtvast en vervangbaar calciumsilicaat klepblad met verzinkt stalen frame. Het ingekapselde activeringselement worden geactiveerd bij een nominale temperatuur van 70 °C of 95 °C. De aandrijfeenheden zijn handmatig, pneumatisch of elektrisch en zijn ook verkrijgbaar in een explosieveilige uitvoering.

Constructief onderhoudsvrij

Door de constructie heeft de brandklep FK90, serie FK92, geen voortdurend onderhoud nodig om goed te blijven functioneren. Het aandrijfmechanisme, de overbrenging en de ontgrendeling zijn volledig ingekapseld, waardoor bijvoorbeeld regelmatig smeren overbodig is. Bovendien bevinden zich in de luchtstroom van de brandklep geen bewegende delen die vervuild kunnen raken. Reiniging om hygiënische redenen moet worden uitgevoerd in het kader van de algehele reiniging van het ventilatiesysteem of indien nodig.

Het onderhoud beperkt zich daarmee tot het testen van de werking van de brandklep in de vorm van het activeren, volledig sluiten en volledig heropenen van de brandkleppen, evenals tot reparatiemaatregelen bij beschadigingen. Als aannemer of ondernemer bespaart u hierdoor een aanzienlijke hoeveelheid tijd en kosten.

Geautomatiseerde functietests

De brandkleppen FK90 kunnen ook rechtstreeks worden geïntegreerd via het eenvoudig te configureren communicatiesysteem Wildeboer-Net of worden aangesloten op een gebouwbeheersysteem, waardoor ze eenvoudig kunnen worden aangestuurd. Zo kunt u bijvoorbeeld functietests tegelijkertijd automatiseren en op een betrouwbare manier documenteren.

Productmarkeringen van de brandklep FK90

De constructief onderhoudsvrije brandkleppen FK90 voldoen aan de Europese productnorm EN 15650, zijn getest volgens EN 1366-2 en voorzien van een CE-markering.

Met het huidige certificaat MPA-BS 6000/593/18 voor het brandgedrag van de gebruikte bouwmaterialen voldoen ze bovendien aan de gebruiksvoorschriften van de MVV TB en M-LüAR. De FK90 kan worden gebruikt voor een brandweerstand van 30/60/90/120 minuten.

De FK90, serie FK92 voldoet aan de ATEX-richtlijn 2014/34/EU en is voorzien van een milieuproductverklaring (EPD) en het hygiënecertificaat van een onafhankelijk hygiëne-instituut.

Nieuwe oplossing voor gebruik in overstroomopeningen

Met een beschermrooster aan beide zijden en in combinatie met een rookmeldersysteem (OR32 of OR4) kan de Wildeboer brandklep FK90 ook worden gebruikt voor overstroomopeningen (Ü-FK).

Why fire dampers by Wildeboer are truly maintenance-free!

Technische specificaties

De opgegeven waarden voor breedte en hoogte zijn standaardwaarden. Ze kunnen worden geproduceerd voor breedtes van 200 - 1500 mm en hoogtes van 200 - 1000 mm in stappen van 5 mm. Niet alle genoemde variantwaarden zijn met elkaar te combineren. Gebruik onze Wildeboer configurator om eenvoudig de ontwerpmogelijkheden te controleren.

Breedte
  • 200 mm
  • 225 mm
  • 250 mm
  • 275 mm
  • 300 mm
  • 325 mm
  • 350 mm
  • 375 mm
  • 400 mm
  • 450 mm
  • 500 mm
  • 550 mm
  • 600 mm
  • 650 mm
  • 700 mm
  • 750 mm
  • 800 mm
  • 850 mm
  • 900 mm
  • 950 mm
  • 1000 mm
  • 1050 mm
  • 1100 mm
  • 1150 mm
  • 1200 mm
  • 1250 mm
  • 1300 mm
  • 1400 mm
  • 1500 mm
Hoogte
  • 200 mm
  • 225 mm
  • 250 mm
  • 275 mm
  • 300 mm
  • 325 mm
  • 350 mm
  • 375 mm
  • 400 mm
  • 450 mm
  • 500 mm
  • 550 mm
  • 600 mm
  • 650 mm
  • 700 mm
  • 750 mm
  • 800 mm
  • 850 mm
  • 900 mm
  • 950 mm
  • 1000 mm
Uitvoering van behuizing
  • Zonder corrosiebescherming
  • Met corrosiebescherming
Uitvoering van klepblad
  • Met raam van verzinkt staal
  • Met raam van roestvrij staal
  • Metalen mantel van verzinkt staal
  • Metalen mantel van roestvrij staal
Eindschakelaar
  • Zonder eindschakelaar
  • Gesloten
  • Geopend
  • Geopend/gesloten
  • Gesloten (Ex)
  • Geopend (Ex)
  • Geopend/gesloten (Ex)
Activeringstemperatuur
  • 70 °C
  • 70 °C (met corrosiebescherming)
  • 95 °C (met corrosiebescherming)
Rookdetectie
  • Zonder rookdetector
  • Met rookdetector OR32
  • Mit Rauchauslöseeinrichtung OR4
Einbauart
  • in massive Wand
  • in massive Decke
  • in Metallständerwand
  • an massive Wand
  • entfernt von massiver Wand
  • entfernt von Metallständerwand
  • entfernt von massiver Decke
  • an massive Decke
  • in Wand massiver Holzbauweise
  • in Decke massiver Holzbauweise
  • in Schachtwand
  • in Brand/-Sicherheitstrennwand
  • in Wand in Holzrahmenbauweise
  • in Decke in Holzrahmenbauweise
  • in Decke mit Stahlrahmen
  • in Sockel auf massiver Decke
  • auf Sockel auf massiver Decke
Einbauvariante
  • mit Mineralwolle
  • mit Mörtel
  • mit teilweiser Ausmörtelung
  • mit eckigem Einbaurahmen ER1
  • mit eckigem Einbaurahmen ER3
  • mit eckigem Einbaurahmen ER2
  • mit eckigem Einbaurahmen ER4
  • mit eckigem Anbaurahmen AR1
  • mit eckigem Anbaurahmen AR2
  • mit eckigem Einbaurahmen ER8
  • mit Weichschott
Antriebsart
  • thermisch mechanisch
  • motorisch 24 V
  • motorisch 230 V

Product afbeeldingen

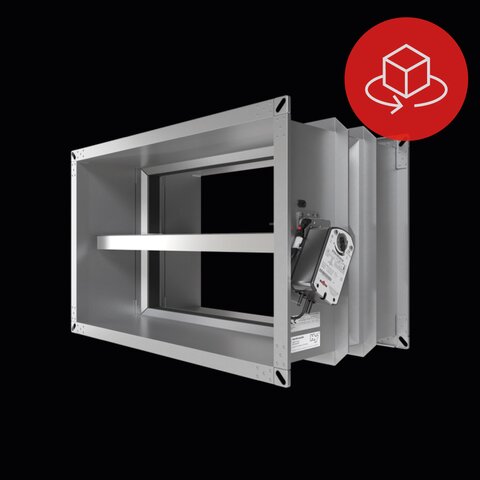

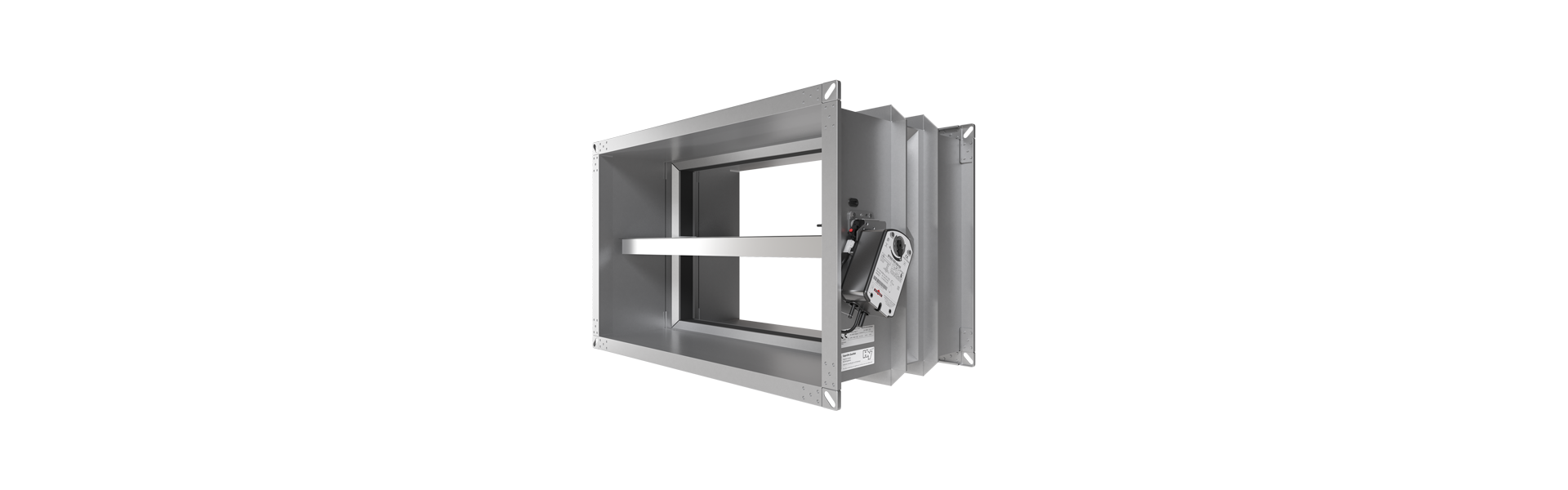

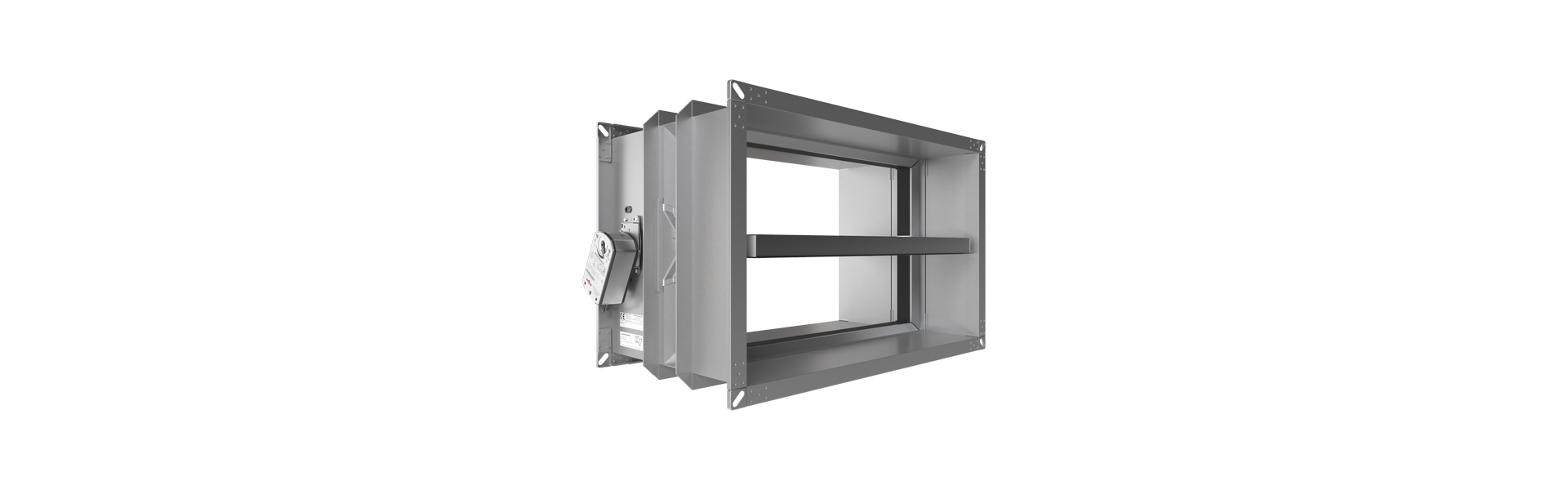

FK90 brandklep half recht van voren

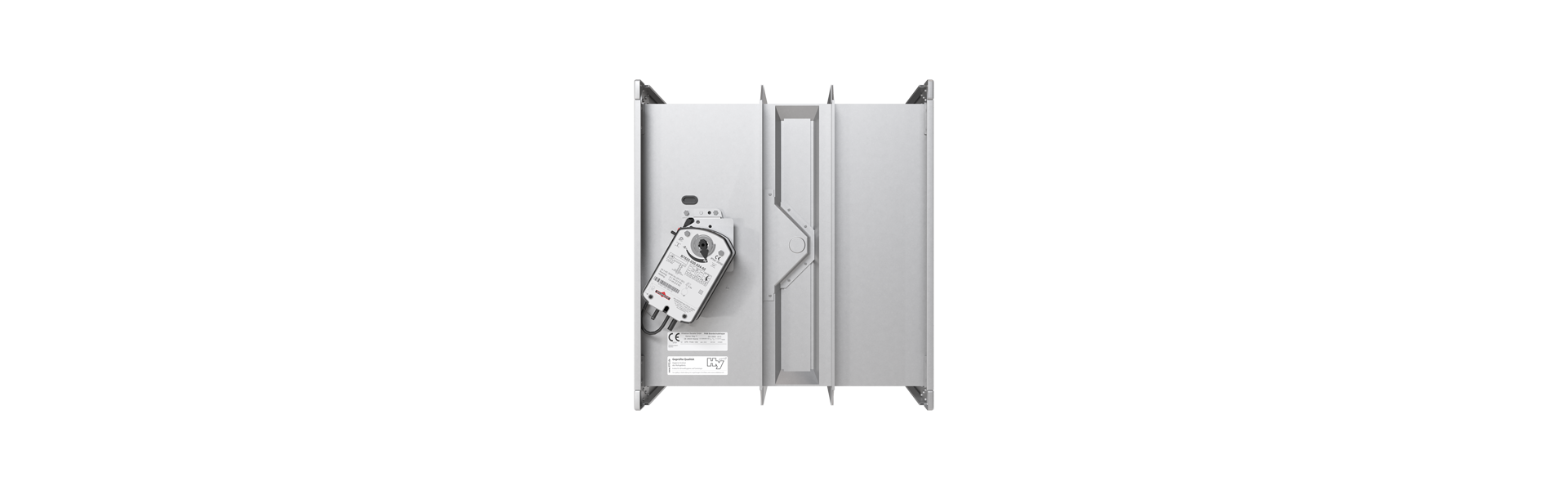

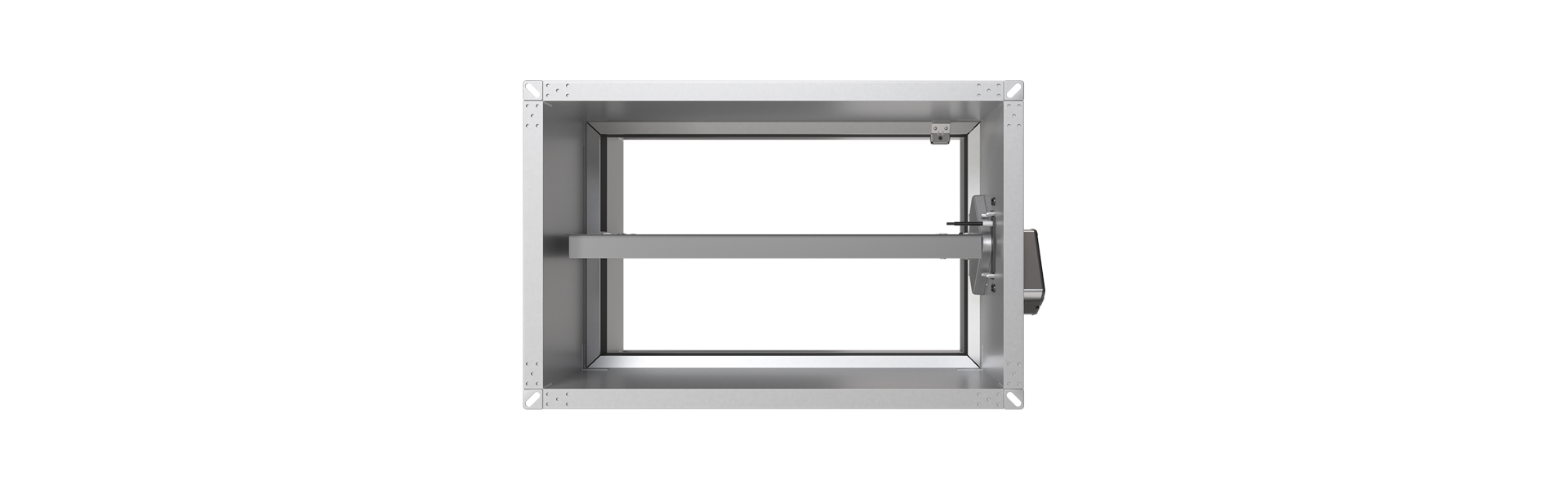

FK90 brandklep rechts

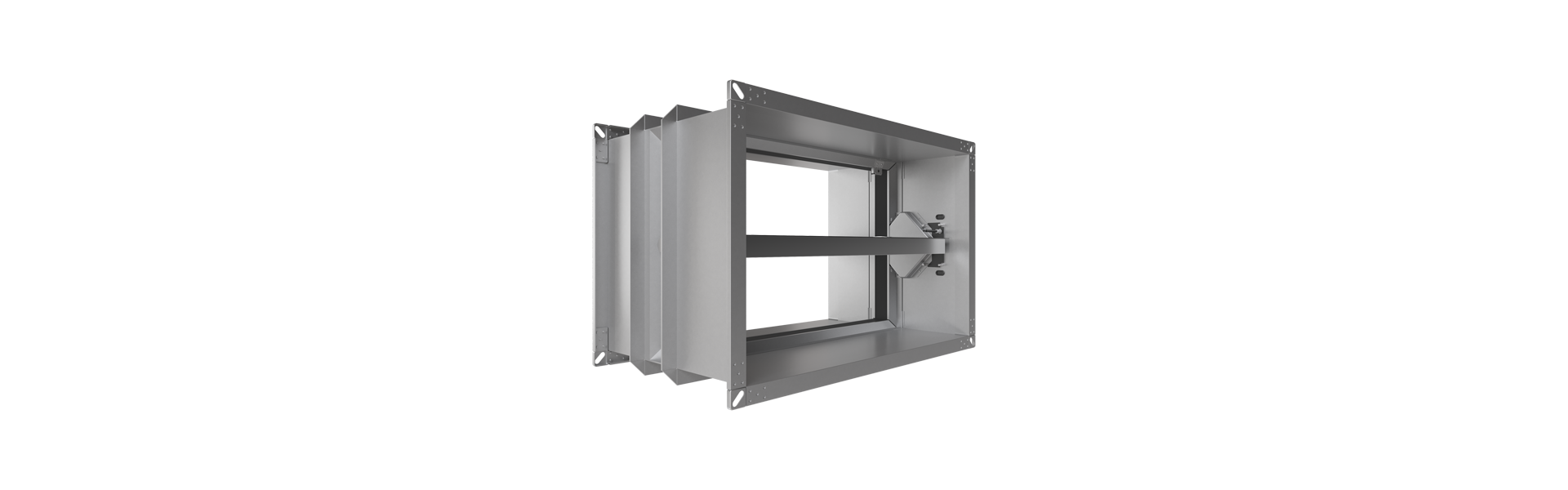

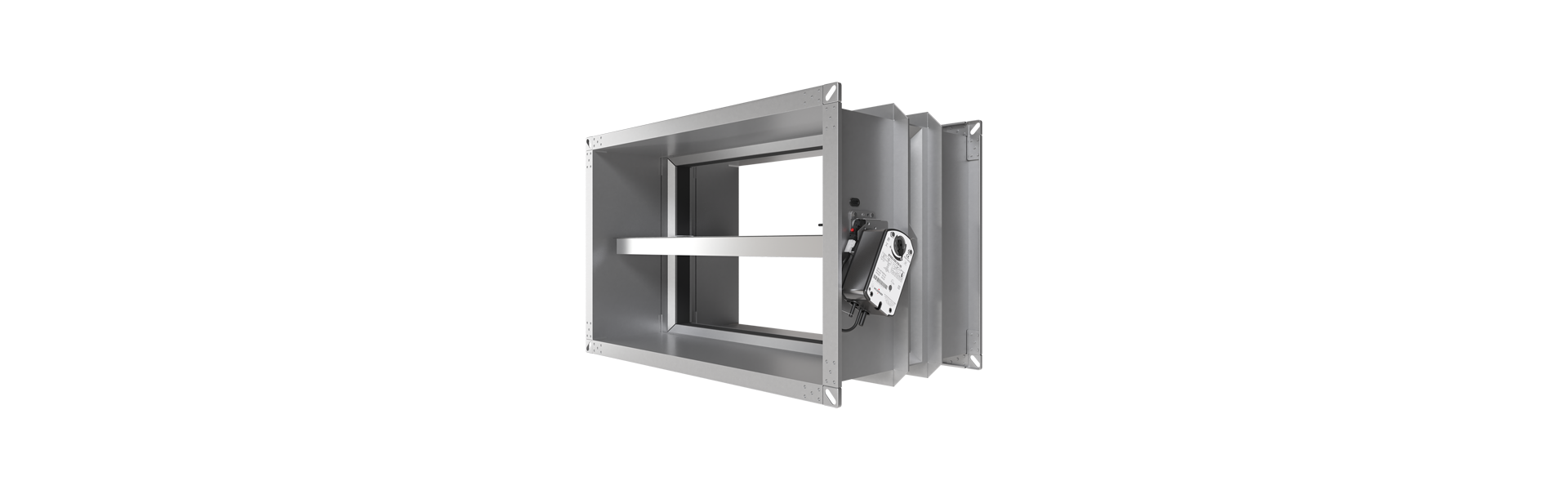

FK90 brandklep half links van achteren

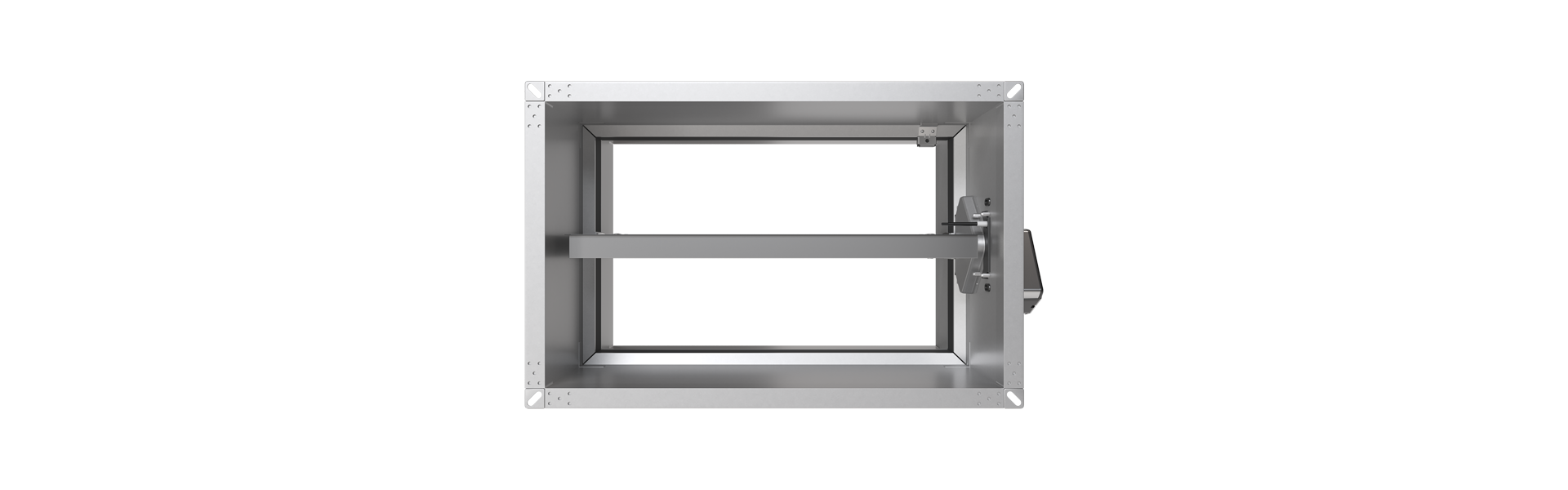

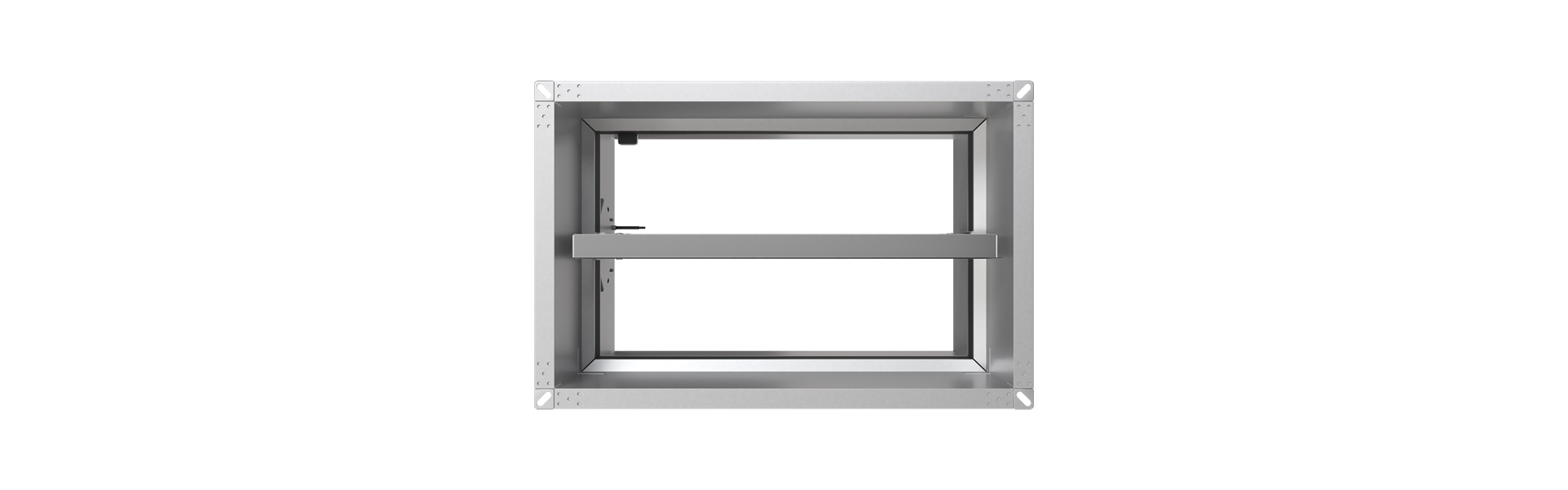

FK90 brandklep van achteren

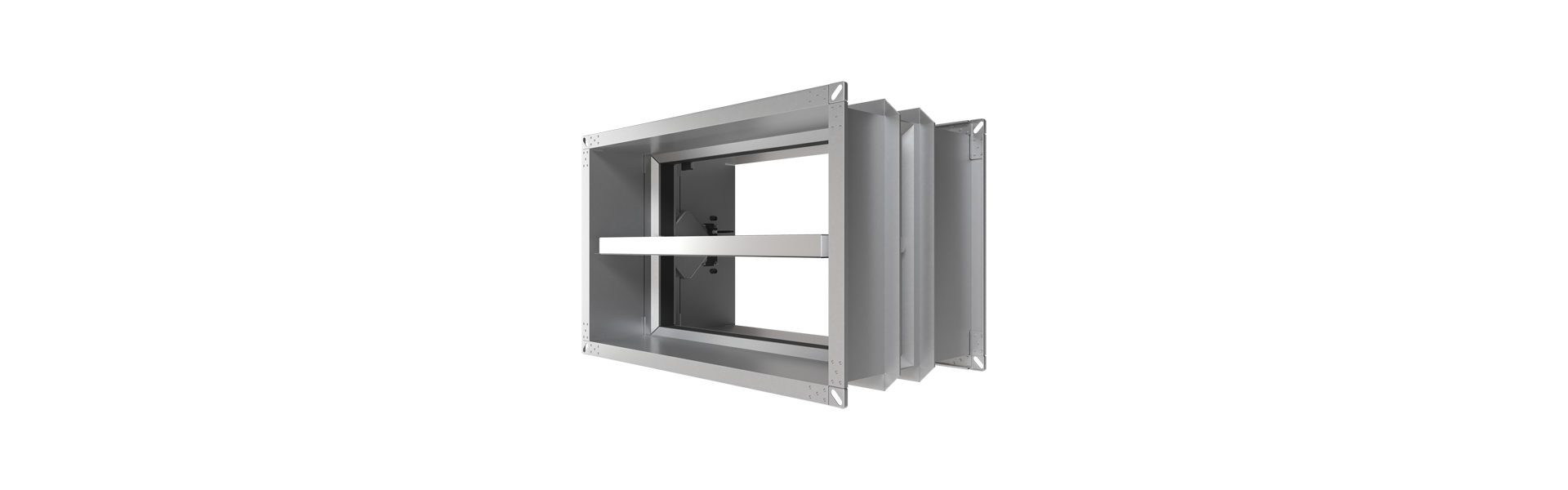

FK90 brandklep half rechts van achteren

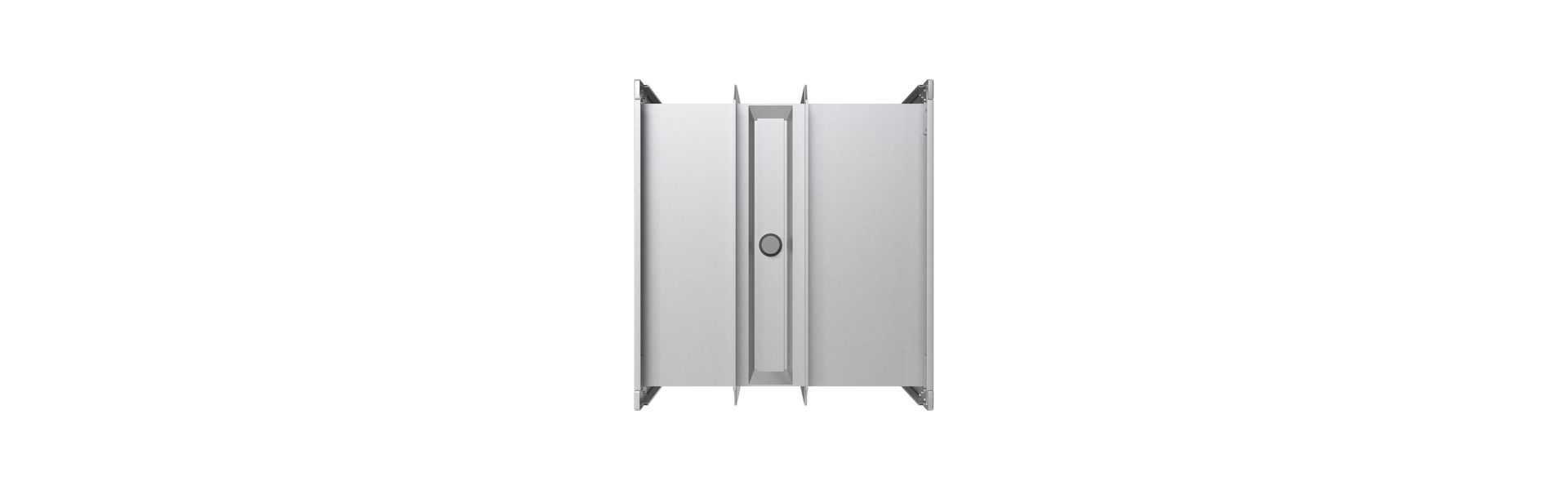

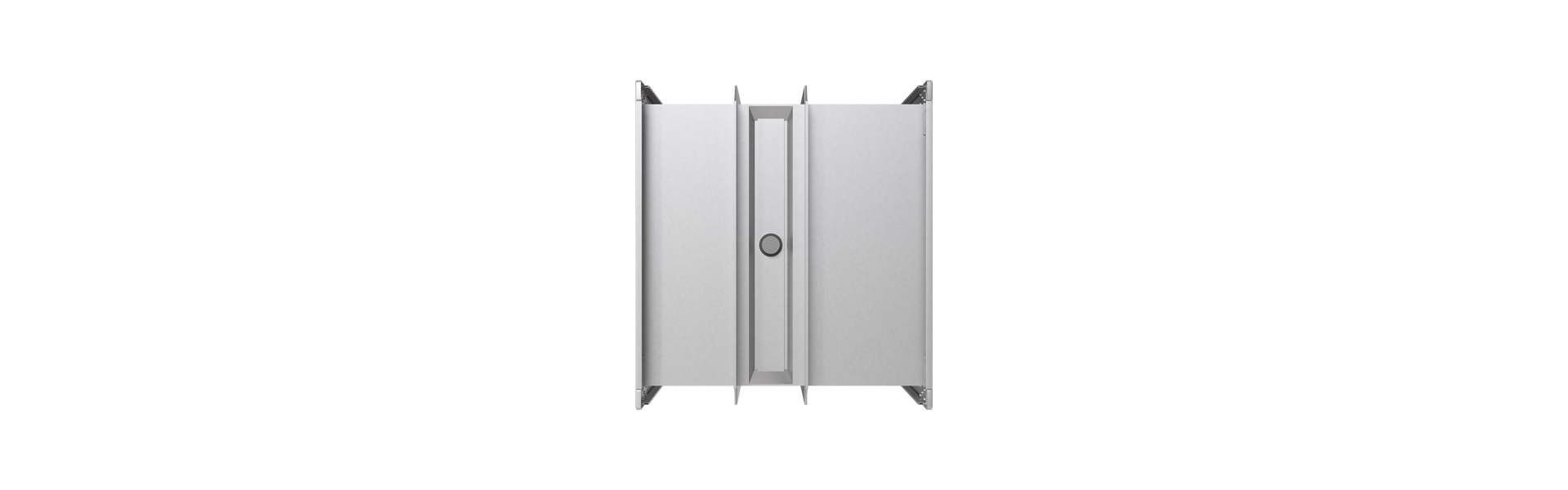

FK90 brandklep links

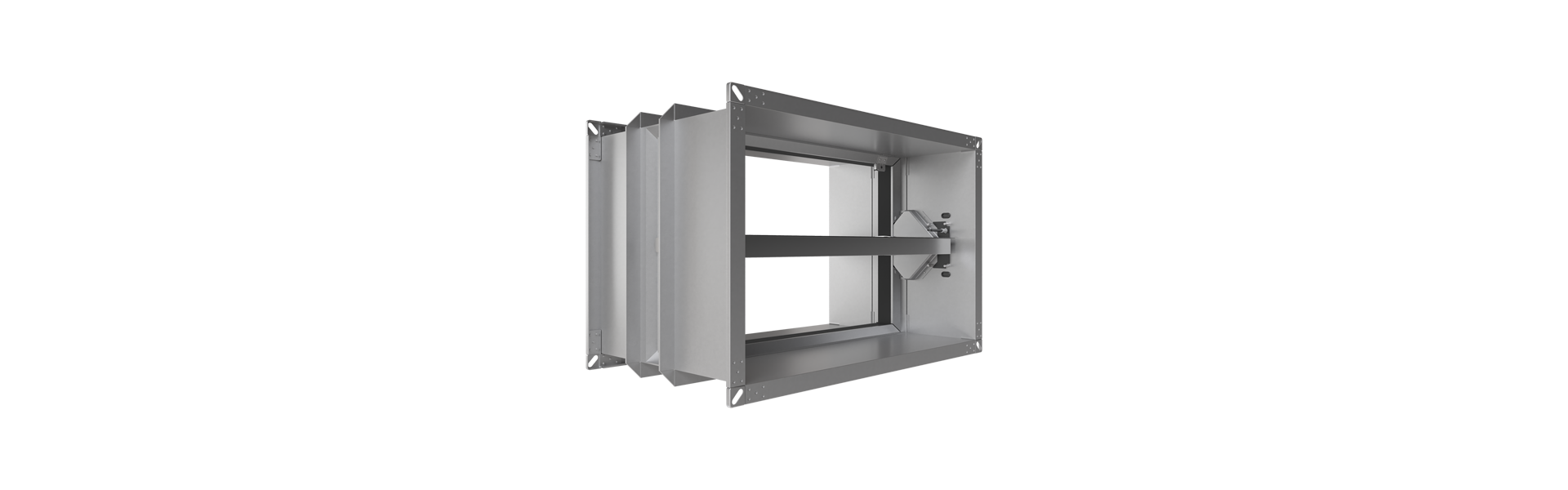

FK90 brandklep half links van voren

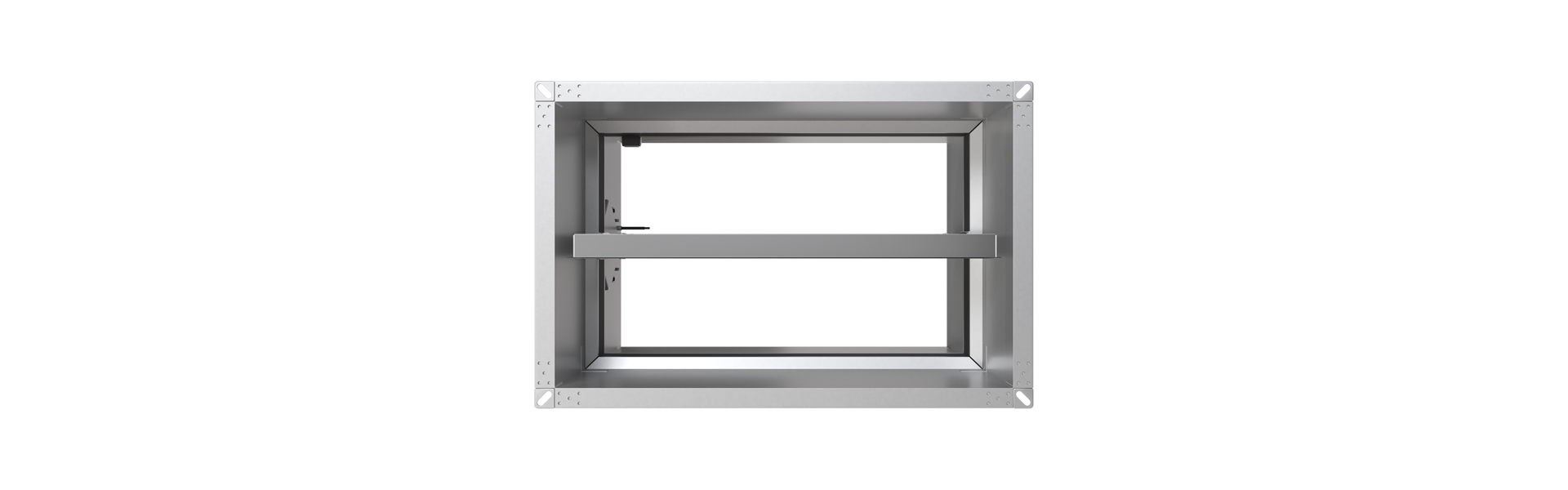

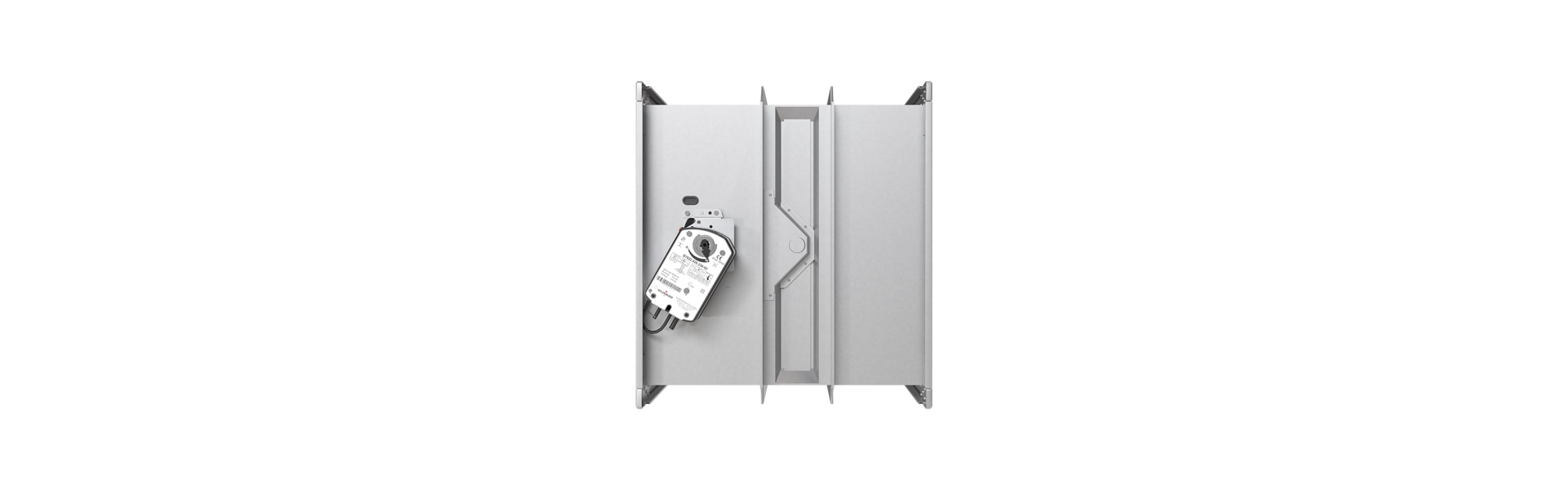

FK90 brandklep van voren

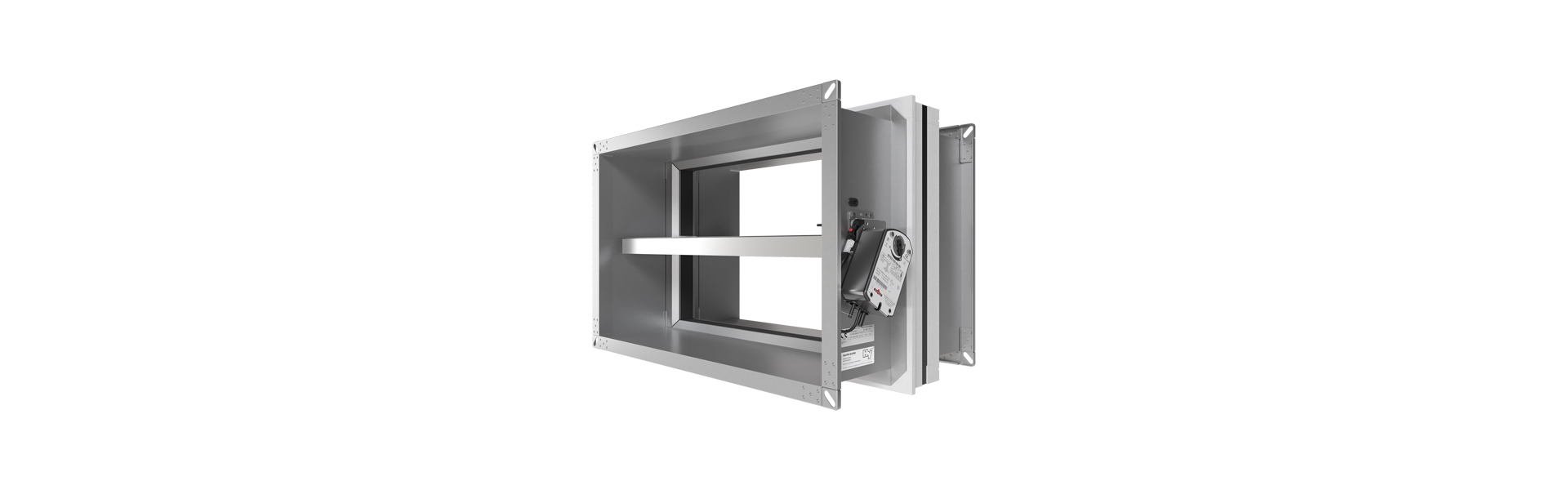

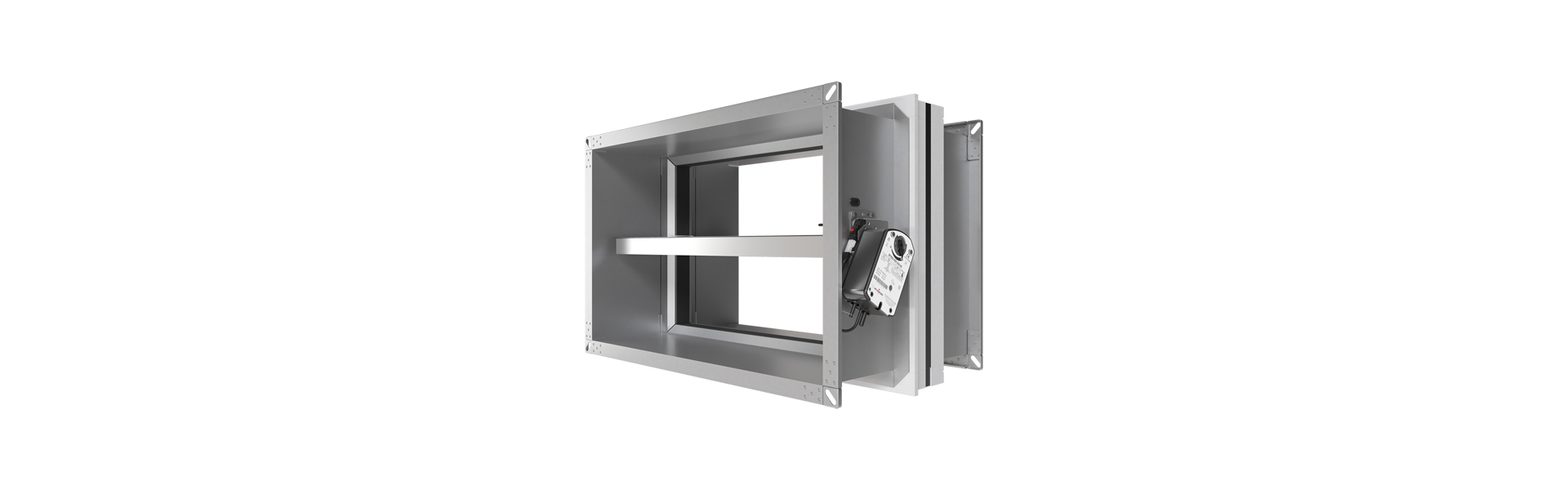

FK90 brandklep met ER1 montageframe half recht van voren
FK90 brandklep met ER8 montageframe half recht van voren

Inbouw- en aanbouwramen FK90

Inbouwraam ER1 voor vierkante brandkleppen
  • vervaardigd van calciumsilicaat
  • voor vereenvoudigde droge inbouw in tweezijdig beklede metal-studwanden en in schachtwanden met en zonder metal-studprofielen.
  • Brandkleppenlengte:  L = 400 mm, L = 500 mm
Inbouwraam ER3 voor vierkante brandkleppen
  • vervaardigd van calciumsilicaat voor tweezijdig beklede metal-studwanden en voor schachtwanden met en zonder metal-studprofielen.
  • Brandkleppenlengte:  L = 355 mm
Inbouwraam ER4 voor vierkante brandkleppen
  • vervaardigd van calciumsilicaat voor glijdende vloeraansluitingen met verlagingen tot 40 mm in metal-studwanden met bekleding aan beide zijden.
  • Brandkleppenlengte:  L = 500 mm
Inbouwraam ER8 voor vierkante brandkleppen
  • van calciumsilicaat
  • voor droge inbouw in houten wanden en in houten vloeren en voor vloeren met stalen ramen
  • Brandkleplengten: L = 400 mm en 500 mm
Montageframe AR1 voor hoekige brandkleppen
  • ervaardigd van calciumsilicaat voor directe montage aan massieve wanden en vloeren
  • Bijzonder geschikt voor sanering van versleten brandkleppen
  • Brandkleppenlengte:  L = 346 mm
Montageframe AR2 voor hoekige brandkleppen
  • ervaardigd van calciumsilicaat voor inbouw op afstand van massieve wanden en vloeren en van tweezijdig beklede metal-studwanden.
  • Brandkleppenlengte: L = 400 mm, L = 500 mm

Elektrische veerretourmotoren

Motor M220-9H/M24-9H van voren
  • Standaardservomotor van FK90
  • Standaardmotor vanaf DN355
  • Looptijd: openen ≈ 60 s, sluiten ≈ 21 s
  • Positieaanduiding DICHT/OPEN via geïntegreerde eindschakelaar
Motor M220-11H/M24-11H van voren
  • Looptijd: openen < 60 s, sluiten ≈ 20 s
  • Positieaanduiding DICHT/OPEN via geïntegreerde eindschakelaars
Motor M220-10H/M24-10H van voren en half naar links gedraaid
  • FK90: alleen voor afmetingen B ≤ 800 mm en H ≤ 450 mm
  • Standaardmotor van FK90K
  • Looptijd: openen < 60 s, sluiten ≈ 20 s
  • Positieaanduiding DICHT/OPEN via geïntegreerde eindschakelaars
Elektrische veerretourmotor EX beschermd
  • Looptijd: openen ≈ 30 s, sluiten ≈ 10 s.
  • Positieaanduiding DICHT/OPEN via geïntegreerde eindschakelaars

Thermisch-mechanische activeringseenheden (TMA)

Standaard thermomechanische ontgrendeling aan de voorkant
  • met 70°C-activeringselement
  • met gecoat 70°C-activeringselement
  • met gecoat 95°C-activeringselement
  • optioneel met eindschakelaar
thermisch-mechanische ontgrendeling af beschermd vanaf de voorkant

E-EX met opener en sluiter en EX-eindschakelaar

Termic-mechanische ontgrendeling met open-circuit principe
  • G24 met hefmagneet 24 V DC
  • W220 met hefmagneet 230 V AC
  • P/P2 met hefcilinder
Termic-mechanische ontgrendeling met gesloten stroomcircuitprincipe
  • GU24 met elektromagneet 24 V DC
  • WU220 met elektromagneet 230 V AC

FAQ

De brandkleppen van de 92-serie zijn onderhoudsvrij. Door hun ontwerp en de gebruikte materialen, zoals de volledige inkapseling van het actuatormechanisme, de thermische ontgrendeling, de gemotoriseerde actuators, enz. kunnen ze het stellen zonder voortdurende onderhoudswerkzaamheden om hun functie te behouden. Regelmatige smering is bijvoorbeeld niet nodig. Dit betekent dat het onderhoud beperkt blijft tot functiecontroles (activeren en heropenen van de brandkleppen) of reparatiemaatregelen in geval van schade. Hygiënische reiniging moet worden uitgevoerd als onderdeel van de algehele reiniging van het ventilatie- en airconditioningsysteem of naar behoefte.

Omdat ze onderhoudsvrij zijn, kunnen de functiecontroles ook op afstand worden uitgevoerd. Dit kan bijzonder eenvoudig en voordelig via het Wildeboer BS2 communicatiesysteem voor brandkleppen met automatische kalendersturing.

Hiertoe moet het klepblad van de brandklep worden gesloten en heropend. De brandklep kan worden uitgerust met verschillende bedieningseenheden of met elektrische veerretourmotoren voor openen en sluiten.

Voor het uitvoeren van de functietest activeert u de handmatige ontgrendeling of voert u een ontgrendeling op afstand uit om het klepblad van de brandklep te sluiten. Daarna moet het klepblad weer worden geopend.

De respectievelijke inbedrijfsstellings- en functionele bedieningsmaatregelen en de bedieningsinstructies worden beschreven in de handleidingen.

U vindt onze handleidingen in Downloads

Als het gaat om de werking en bediening van brandkleppen volgens DIN EN 15650, zijn er verschillende specificaties en verplichtingen waaraan moet worden voldaan. We hebben de belangrijkste punten samengevat in een document dat u hier kunt bekijken en downloaden.

Als de brandklep niet kan worden geopend, moet de smeltloodhuls of het thermo-elektrisch smeltlood worden gecontroleerd op integriteit. Deze moeten in goede staat verkeren en mogen geen schade vertonen. De ontwerpen en vervanging zijn te vinden in de respectievelijke gebruiksaanwijzingen.

Bovendien mogen geen geïnstalleerde onderdelen de vrijloop van het klepblad belemmeren of blokkeren.

Als deze maatregelen niet werken, neem dan contact op met onze technische adviesdienst.

Je vindt onze bedieningshandleidingen in het downloadgedeelte.

Een minimale afstand tot aangrenzende muren en plafonds is niet vereist bij het installeren van vierkante brandkleppen van Wildeboer Bauteile GmbH. Voor de ronde brandklep FR90 is slechts een kleine afstand vereist.

De bijbehorende specificaties zijn te vinden in de betreffende gebruikershandleidingen.

Ja. De brandkleppen FK90 en FR90 hebben een conformiteitscertificaat voor gebruik in explosiebeveiligde omgevingen. Ze zijn verkrijgbaar met mechanische ontgrendeling of elektrische veerretourmotor.

In dit document (duits) hebben we de details over het omgaan met brandkleppen met asbesthoudende bouwmaterialen voor je samengevat.

De brandkleppen hebben elk twee inspectieopeningen. Deze geven aan beide zijden van het klepblad zicht in het inwendige van de brandklep. Inspectieopeningen kunnen als optie worden besteld voor de FK90 brandklep. Deze vervangen niet de openingen van overeenkomstige grootte die moeten worden voorzien voor reinigingsdoeleinden op basis van de relevante normen en richtlijnen.

Ja, de AMP-connectors kunnen worden verwijderd.

Ja. De brandkleppen zijn in de fabriek uitgerust met een elektrische veerretourmotor of een thermisch-mechanische ontgrendeling (TMA). Een brandklep die in de fabriek is uitgerust met een TMA kan achteraf worden uitgerust met een veerretourmotor. Voor montage achteraf zijn complete actuatorunits voor het betreffende kleptype nodig. Deze bestaan uit de motorconsole, de veerretourmotor en het elektrische smeltlood.

Ja. Achteraf inbouwen van een eindschakelaar voor de open- en gesloten stand van de brandklep is mogelijk. Veerretourmotoren hebben standaard eindschakelaars.

Een elastisch verbindingsstuk, ook wel expansiecompensator of canvas verbindingsstuk genoemd, is geschikt voor installatie tussen een ventilatiekanaal en onderdelen van een ventilatiesysteem, bijvoorbeeld een brandklep. Het kan veranderingen in de lengte van het aangesloten kanaal opvangen, afbranden in geval van brand en zo de krachtoverdracht van het ventilatiekanaal naar de brandklep voorkomen.

De brandkleppen FK90, FR90 (serie FR92 en FR92K) en FK90K zijn CE-gemarkeerde bouwproducten volgens de geharmoniseerde productnorm DIN EN 15650. Ze kunnen aan één of beide zijden worden aangesloten op ventilatiekanalen van onbrandbare of brandbare bouwmaterialen. In geval van brand mogen thermische uitzettingen van deze kanalen geen significante krachten uitoefenen op de brandklep. Er moeten compenserende maatregelen worden genomen volgens de lokale vereisten. In Duitsland bevat de "Richtlijn voor brandveiligheidsvereisten voor ventilatiesystemen", kortweg "Richtlijn voor ventilatiesystemen - LüAR", bouwbesluitvereisten voor implementatie en noodzakelijkheid. Over het algemeen wordt compensatie bereikt door een geschikt leidingtracé. Er is geen algemene vereiste om flexibele connectoren te gebruiken.

Bovendien moeten bij het gebruik van de brandklep FK90 voor commerciële keukens de specificaties van de algemene bouwgoedkeuring Z41.3-670 in acht worden genomen. Ventilatiekanalen van gegalvaniseerd of roestvrij staal moeten worden aangesloten. Raadpleeg ook de bovengenoemde richtlijn voor het leggen van het ventilatiekanaal en het beperken van krachten.

Bovendien zijn ventilatiekanalen op FK90 brandkleppen voor grootkeukens toegestaan in overeenstemming met de goedkeuring van de bouwinspectie.

  • in metalstudwanden
  • in wanden van gipsplaten

via geschikte elastische aansluitingen (uitzettingscompensatoren) van brandbare bouwmaterialen van minstens bouwmateriaalklasse B2 volgens DIN 4102-1. Vereist is ≥ 100 mm uitzettingsabsorptie in ingebouwde toestand.

Op 1 juli 2013 is de Europese Verordening Bouwproducten (CPD, nr. 305/2011) na een overgangsperiode volledig van kracht geworden in alle EU-lidstaten en heeft de Richtlijn Bouwproducten (CPD, nr. 89/106/EEG) vervangen.

Nieuw geproduceerde brandkleppen die onder de geharmoniseerde productnorm EN 15650 vallen, moeten al sinds 01 september 2012 voorzien zijn van de CE-conformiteitsmarkering. Sinds 1 juli 2013 moet de fabrikant ook een prestatieverklaring (DoP) indienen. Hiermee neemt hij de verantwoordelijkheid op zich voor de conformiteit van de brandklep met de aangegeven prestaties. De Prestatieverklaringen zijn beschikbaar voor:

Het Duitse Instituut voor Bouwtechniek (DIBt) mag dus geen algemene bouwinspectiegoedkeuringen (abZ) meer afgeven of verlengen voor brandkleppen die onder de geharmoniseerde productnorm EN 15650 vallen en daarom een CE-markering moeten dragen. Voor nationale bouwprojecten mogen ze niet langer worden vereist als bewijs van bruikbaarheid.

De benodigde informatie voor installatie en montage is volledig beschreven in de uitgebreide gebruikershandleidingen.
