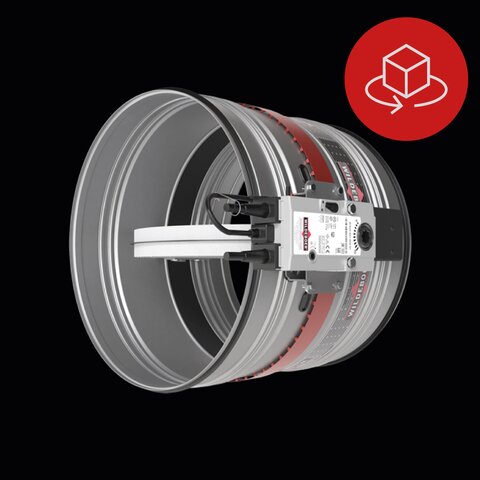

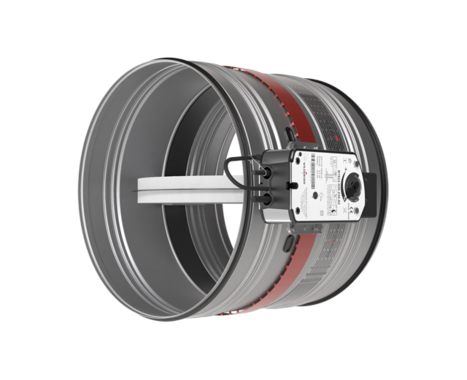

FR90 Brandklep (serie FR92)
De ronde brandklep FR90 uit de FR92-serie voldoet aan belangrijke normen en eisen. De zeer grote vrije doorlaat en de uitgebreide verscheidenheid aan inbouwmogelijkheden zijn kenmerken van deze klep. Zo is de FR90, serie FR92 ook beschikbaar voor inbouw in brandwerende steenwolpanelen. Het doordachte ontwerp bespaart onderhoud en maakt functietests kinderspel.
Technische details
- Grote vrije doorlaat voor maximale luchthoeveelheden en lage drukverliezen
- Uitgebreid aantal geteste inbouwsituaties beschikbaar
- MARKTPREMIÈRE (NIEUW): Inbouw in wanden met leemplaten maakt duurzame brandbeveiliging mogelijk voor toekomstgerichte bouwprojecten. Meer informatie.
- MARKTPREMIÈRE (NIEUW): Spleet tot 45 mm kan worden opgevuld met brandwerend schuim bij inbouw in massief houten constructies. Meer informatie.
- Wandafstanden (tot 600 mm) mogelijk bij inbouw met brandwerend steenwolpaneel. (NIEUW) Meer informatie.
- Constructief onderhoudsvrij: door de volledige inkapseling van de bedieningseenheid, de overbrenging en het smeltlood is geen reiniging en terugkerende smering en afstelling nodig.
- Bijzonder eenvoudige functietest door openen en sluiten via externe bediening met positie-indicatie ter plaatse of op afstand via gebouwbeheersysteem
- Combineerbaar met het besturingssysteem Wildeboer-Net
- Voldoet aan de productnorm DIN EN 15650 en is voorzien van CE-markering
- EPD (milieuproductverklaring)
- Hygiënecertificaat
Verklaringen en bewijzen
Productinformatie
Dit product is voorzien van een milieuproductverklaring (EPD) en een hygiënecertificaat en het voldoet aan de ATEX-richtlijn 2014/34/EU.
De Wildeboer brandkleppen FR90 uit de serie FR92 worden in compartiment afsluitende componenten op luchtkanalen aangesloten. De brandklep FR90 heeft een zeer grote vrije doorlaat. Hierdoor zijn hoge luchthoeveelheden mogelijk bij minimaal drukverlies. Ook is het mogelijk de klep te gebruiken als overstroomvoorziening in combinatie met de rookmelder OR4 of OR32.

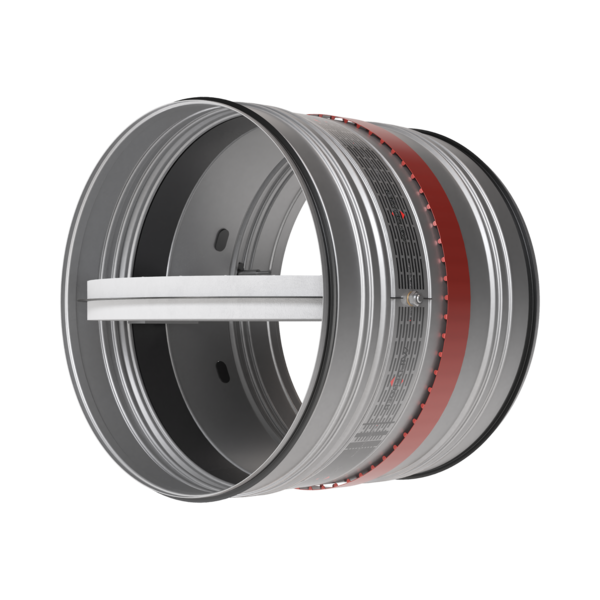

Opbouw van de brandklep FR90
De behuizing van de brandklep is luchtdicht en bestaat uit hoogwaardig verzinkt staal, gecombineerd met een slijtvast klepblad van calciumsilicaat. Optioneel kan dit klepblad worden voorzien van een metalen mantel van verzinkt staal of roestvrij staal. De ingekapselde activeringselementen worden geactiveerd bij een nominale temperatuur van 70 °C of 95 °C. De aandrijfeenheden zijn handmatig, pneumatisch of elektrisch en zijn ook verkrijgbaar in een explosieveilige uitvoering.
Constructief onderhoudsvrij
De brandkleppen van Wildeboer zijn constructief onderhoudsvrij. Dankzij hun constructie en de gebruikte materialen hebben de FR90-brandkleppen geen voortdurend onderhoud nodig om goed te blijven functioneren. Dit wordt mede mogelijk gemaakt door de volledige inkapseling van het aandrijfmechanisme, de overbrenging en de thermische ontgrendeling. Regelmatig smeren is bij de Wildeboer FR90 brandkleppen niet nodig.
Door het ontwerp bevinden zich binnenin de klep geen bewegende, onbeschermde onderdelen die vrij in de luchtstroom liggen. In de praktijk betekent dit dat het onderhoud beperkt blijft tot een eenvoudige functiecontrole van de brandkleppen. Deze omvat het activeren, volledig sluiten en volledig heropenen van de brandkleppen. Indien nodig moeten reparaties worden uitgevoerd in geval van beschadigingen. Reiniging om hygiënische redenen moet worden uitgevoerd in het kader van de algehele reiniging van het ventilatiesysteem of indien nodig.
Geautomatiseerde functietests
Functietests voor brandkleppen kunnen eenvoudig worden uitgevoerd en veilig worden gedocumenteerd met behulp van besturingssoftware, zoals ons Wildeboer-Net gebouwbeheersysteem.
Productmarkeringen van de brandwerende klep FR90
De onderhoudsvrije Wildeboer FR90 brandkleppen uit de FR92-serie voldoen aan de Europese productnorm EN 15650, zijn getest volgens EN 1366-2 en voorzien van een CE-markering.
Met het huidige certificaat MPA-BS 6000/593/18 voor het brandgedrag van de gebruikte bouwmaterialen voldoen ze bovendien aan de gebruiksvoorschriften van de Modeladministratieve voorschriften voor technische bouwvoorschriften (MVV TB) en de Modelrichtlijn voor ventilatiesystemen (M-LüAR). De Wildeboer FR90 brandkleppen zijn geschikt voor een brandwerendheid van 30, 60, 90 en 120 minuten.
Dit product voldoet aan de ATEX-richtlijn 2014/34/EU. De brandkleppen zijn bovendien voorzien van een milieuproductverklaring (EPD) en een hygiënecertificaat van een onafhankelijk hygiëne-instituut.
Nieuwe oplossing voor gebruik in overstroomopeningen
Met een beschermrooster aan beide zijden en in combinatie met een rookmeldersysteem OR32 of OR4 kan de Wildeboer FR90 brandklep ook worden gebruikt voor overstroomopeningen (Ü-FR). Zo kunnen afsluitingen in brandwerende binnenmuren of vloeren worden aangebracht wanneer openingen nodig zijn als overstroomvoorziening.
Why fire dampers by Wildeboer are truly maintenance-free!
Technische specificaties
Niet alle genoemde variantwaarden zijn met elkaar te combineren. Gebruik onze Wildeboer configurator om eenvoudig de ontwerpmogelijkheden te controleren.
| Nominale grootte |
|
| Uitvoering van klepblad |
|
| Uitvoering van behuizing |
|
| Eindschakelaar |
|
| Activeringstemperatuur |
|
| Modules rookdetector |
|
| Einbauart |
|
| Einbauvariante |
|
| Antriebsart |
|

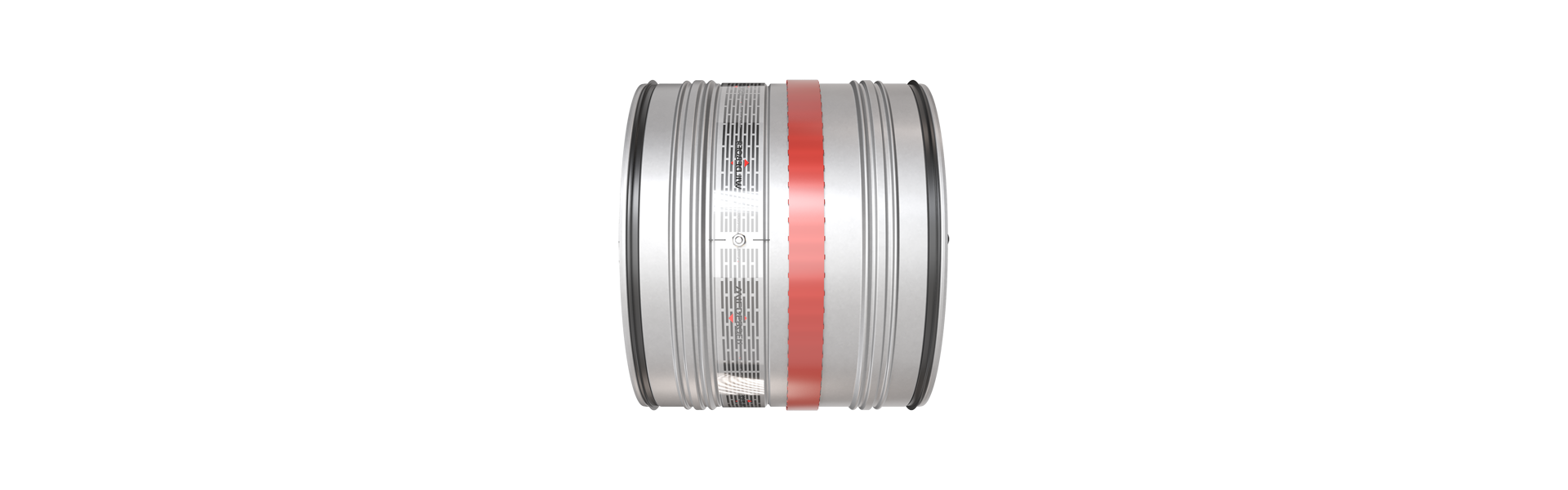

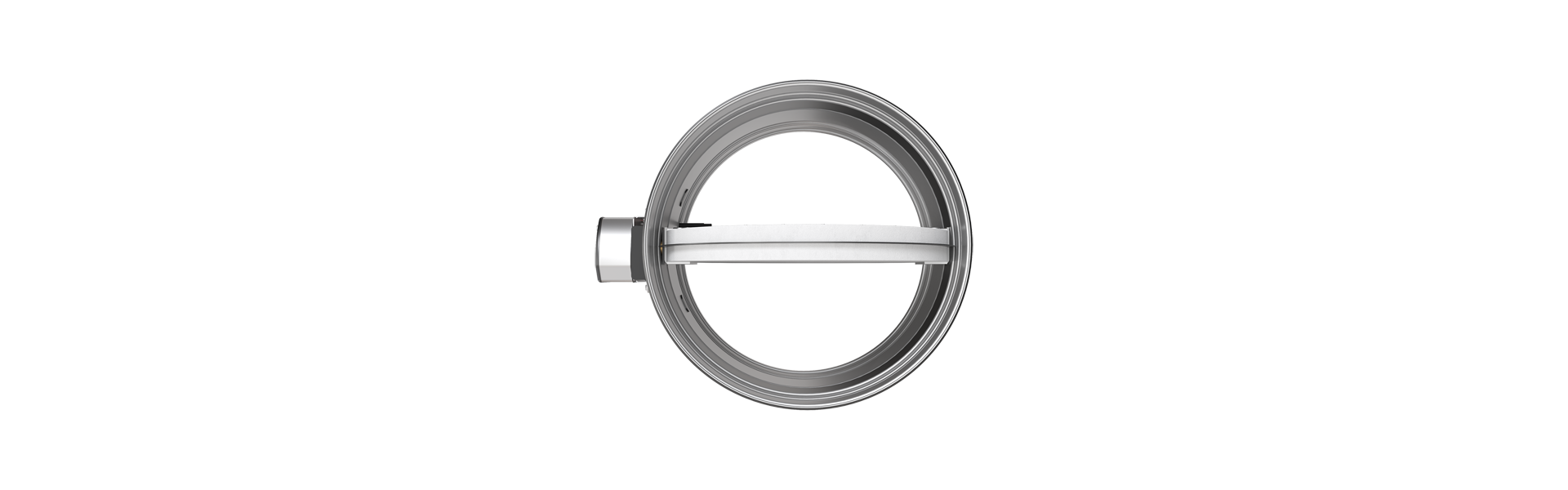

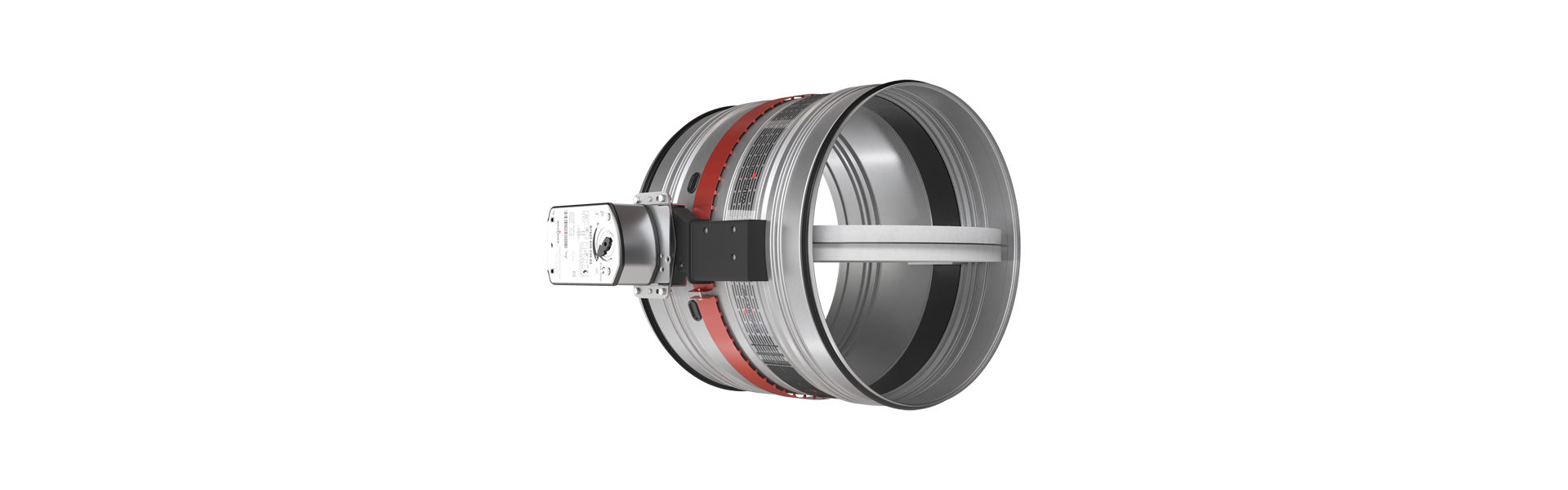

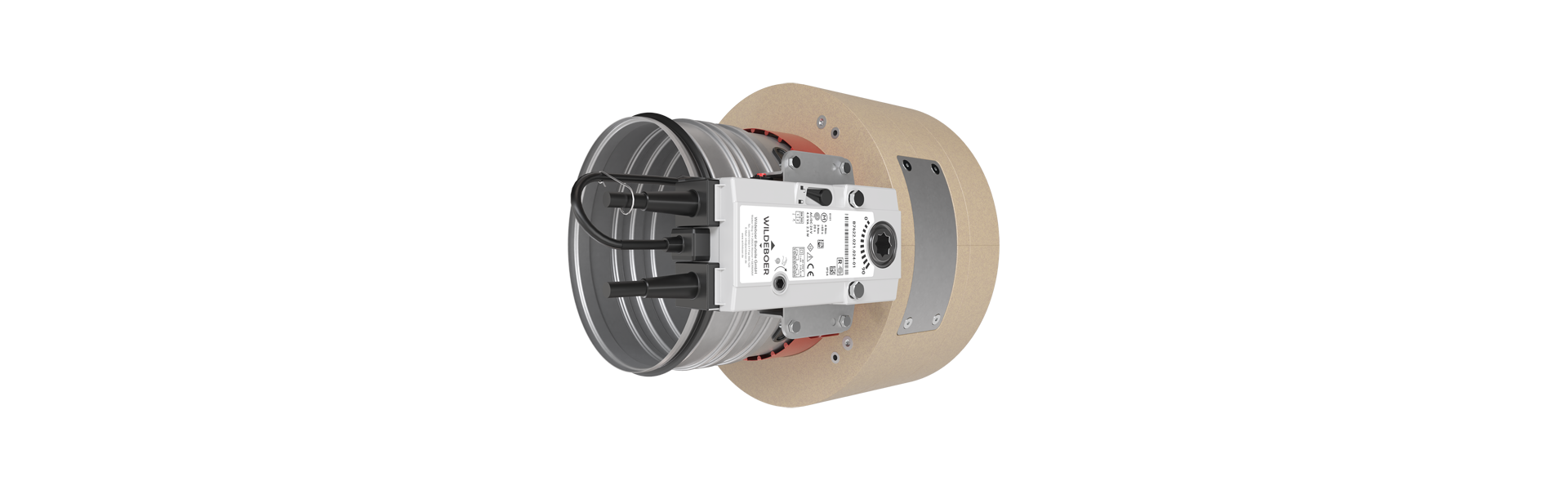

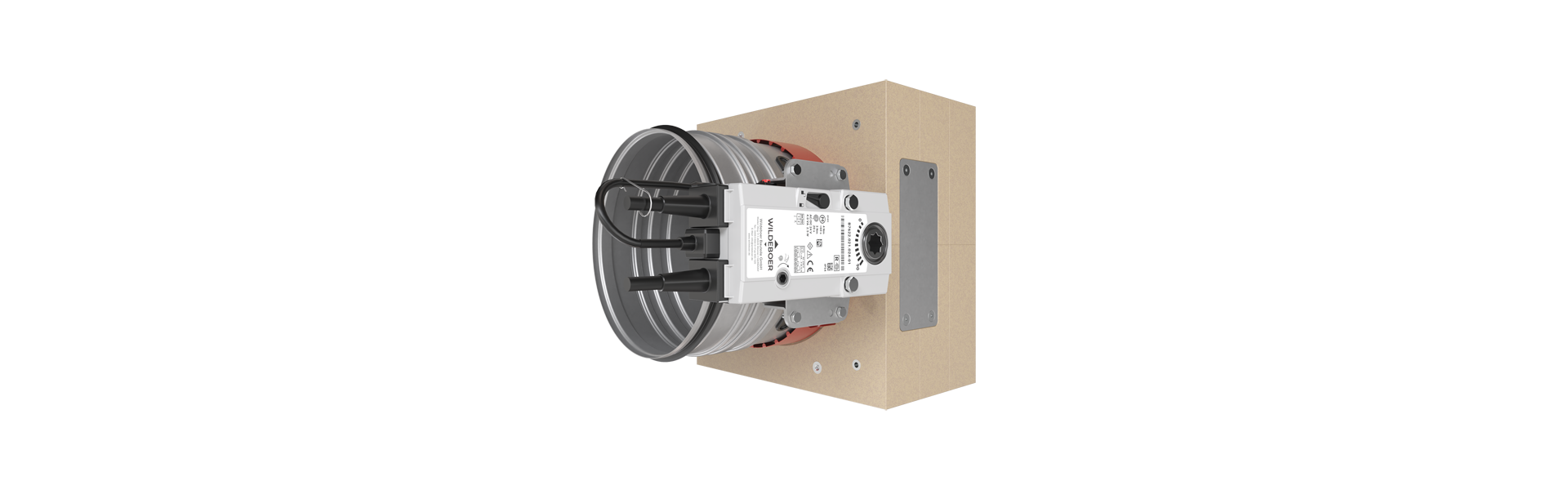

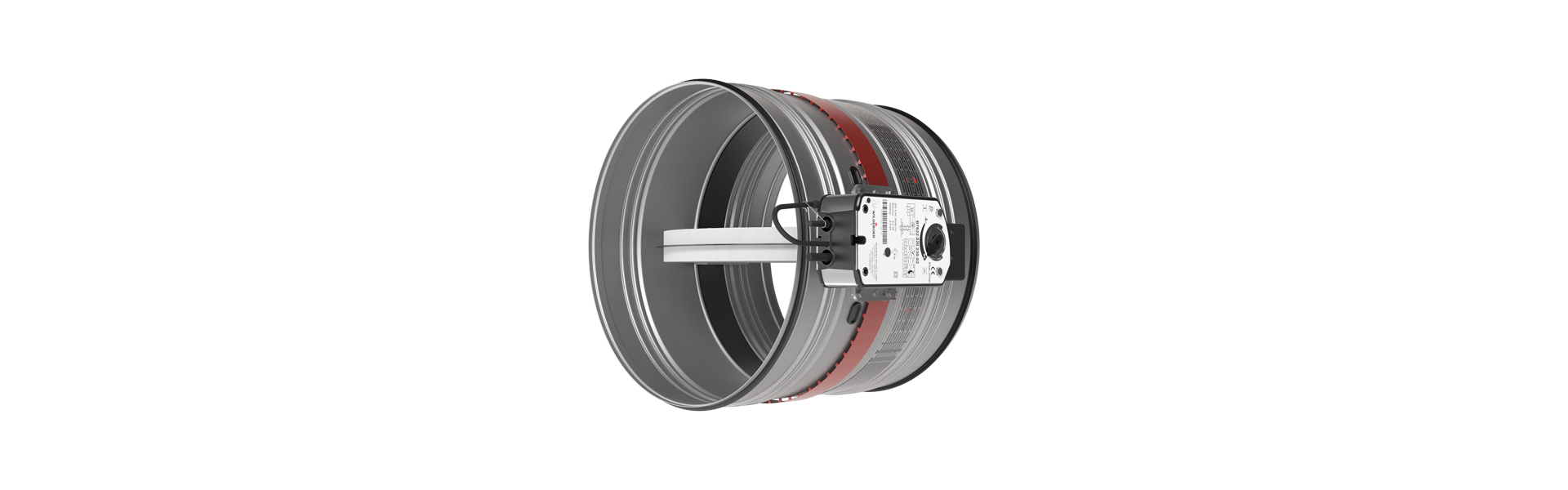

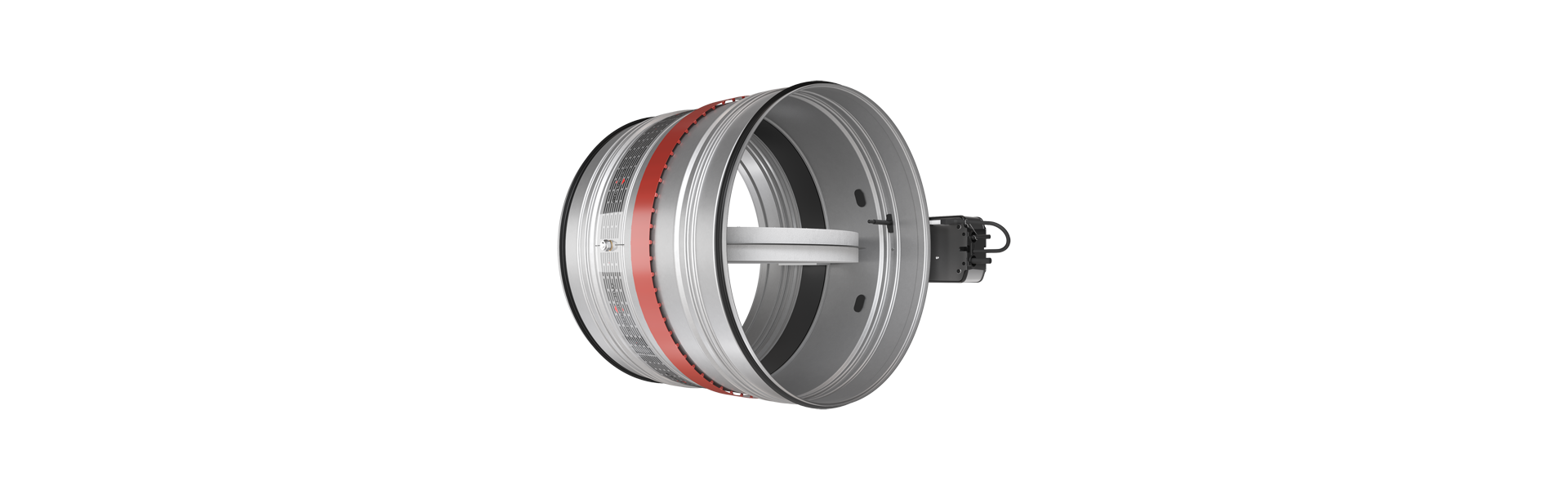

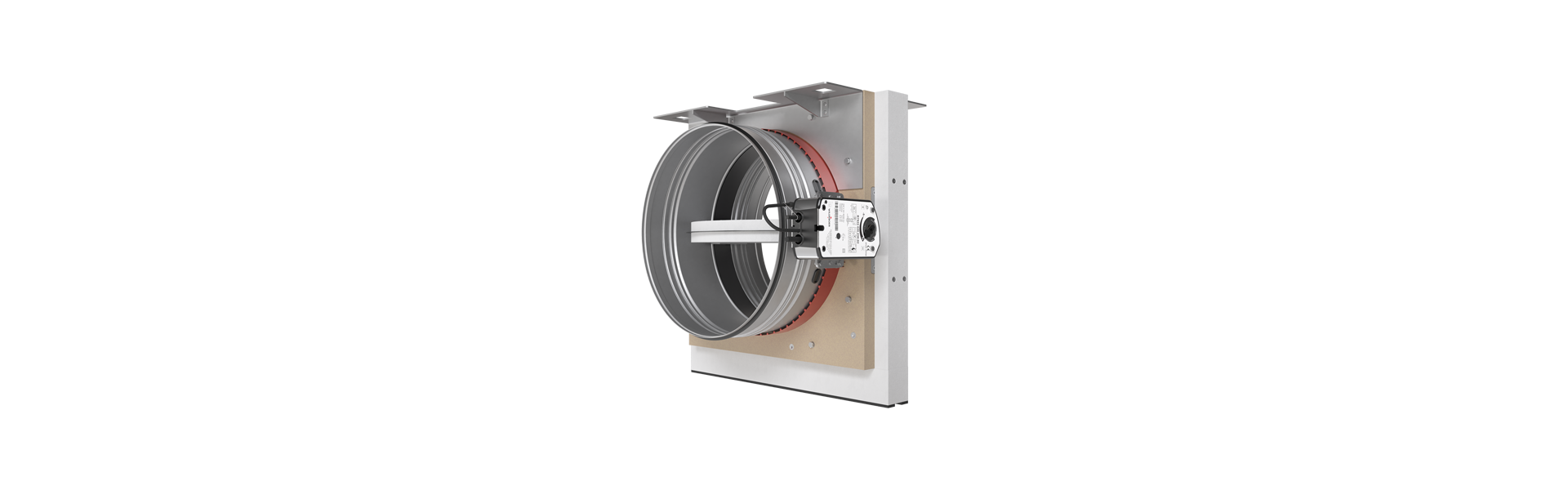

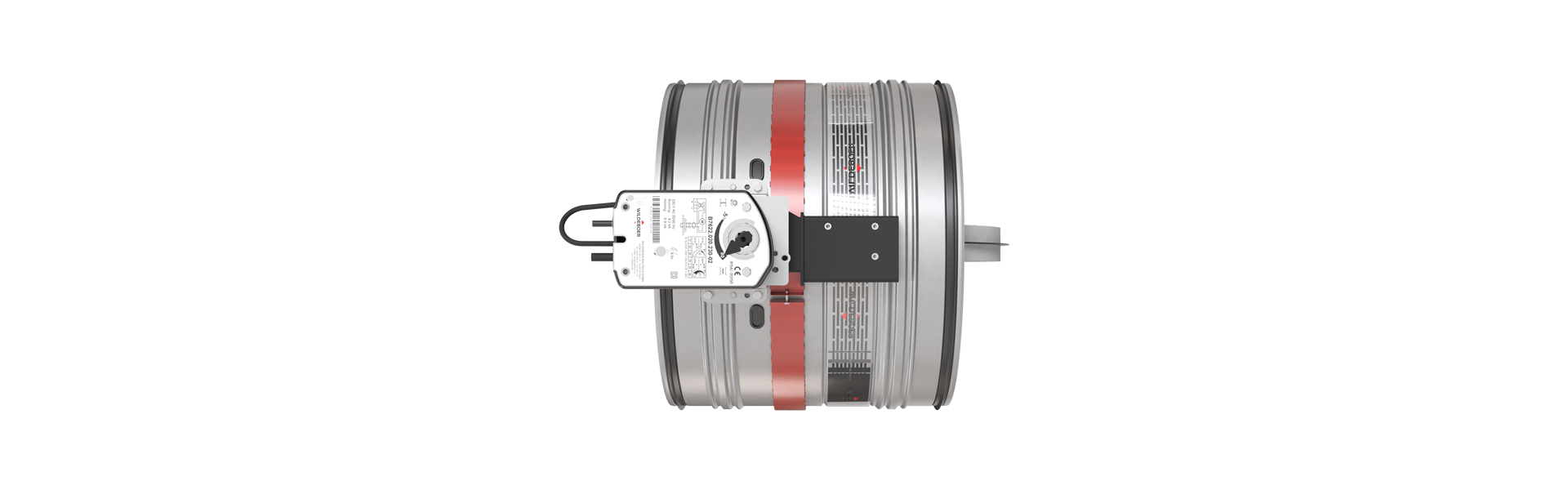

Product afbeeldingen
Media & Downloads

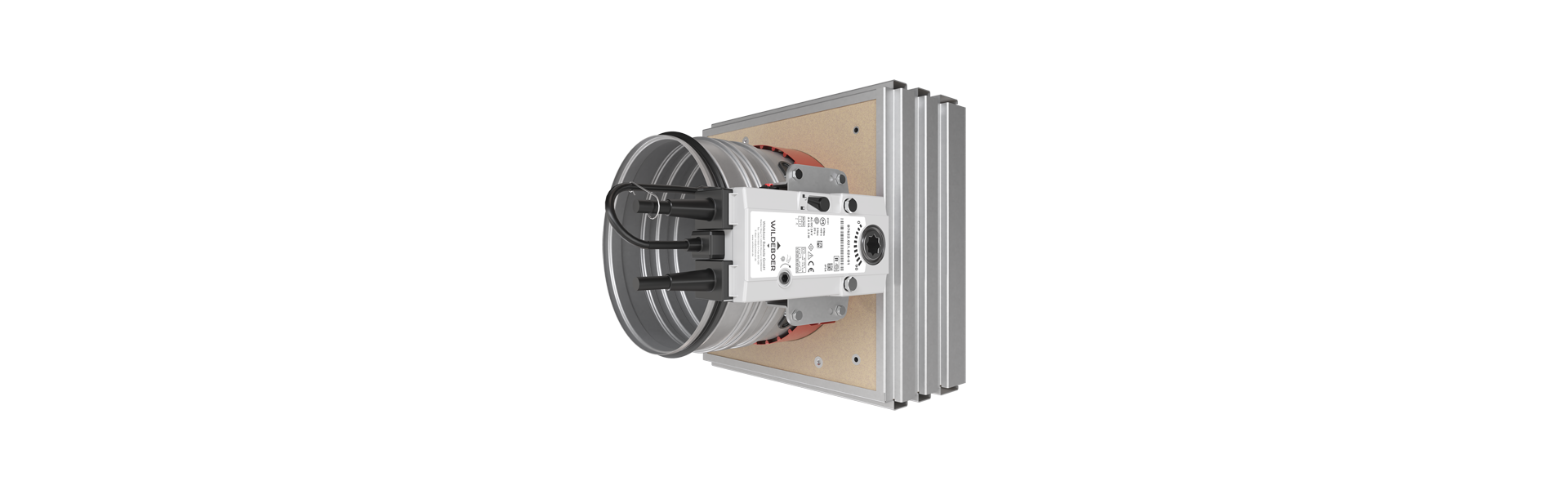

Elektrische veerretourmotoren
- Standaardmotor tot DN315
- Looptijd: openen < 60 s, sluiten ≈ 20 s.
- Positieaanduiding DICHT/OPEN via geïntegreerde eindschakelaars
- Standaardservomotor van FK90
- Standaardmotor vanaf DN355
- Looptijd: openen ≈ 60 s, sluiten ≈ 21 s
- Positieaanduiding DICHT/OPEN via geïntegreerde eindschakelaar
Thermisch-mechanische activeringseenheden (TMA)
- met 70°C-activeringselement
- met gecoat 70°C-activeringselement
- met gecoat 95°C-activeringselement
- optioneel met eindschakelaar

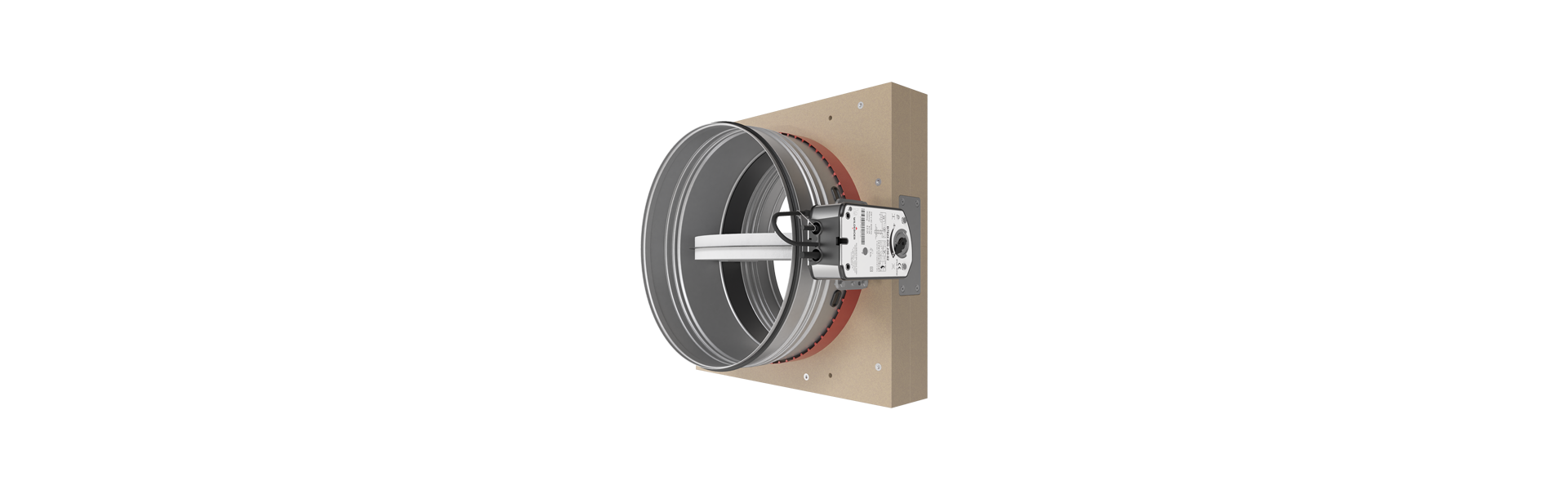

Inbouw-, aanbouw- en voorbouwramen FR90
- voor makkelijkere inbouw in ronde inbouwopeningen in massieve wanden en vloeren of in openingen in metal-studwanden met bekleding aan beide zijden.
- Alleen tot DN315.
voor makkelijkere (ook meervoudige) inbouw in massieve wanden en vloeren en in metal-studwanden met bekleding aan beide zijden
voor glijdende vloeraansluitingen met verlagingen tot 40 mm in metal-studwanden met bekleding aan beide zijden.
voor montage aan massieve wanden en vloeren en aan enkelzijdig beklede wanden (schachtwanden) met of zonder metal-studprofielen.
voor aansluiting op brandwerende ventilatiekanalen. Inbouw op afstand van massieve wanden en vloeren en van metal-studwanden.
FAQ
De brandkleppen van de 92-serie zijn onderhoudsvrij. Door hun ontwerp en de gebruikte materialen, zoals de volledige inkapseling van het actuatormechanisme, de thermische ontgrendeling, de gemotoriseerde actuators, enz. kunnen ze het stellen zonder voortdurende onderhoudswerkzaamheden om hun functie te behouden. Regelmatige smering is bijvoorbeeld niet nodig. Dit betekent dat het onderhoud beperkt blijft tot functiecontroles (activeren en heropenen van de brandkleppen) of reparatiemaatregelen in geval van schade. Hygiënische reiniging moet worden uitgevoerd als onderdeel van de algehele reiniging van het ventilatie- en airconditioningsysteem of naar behoefte.
Omdat ze onderhoudsvrij zijn, kunnen de functiecontroles ook op afstand worden uitgevoerd. Dit kan bijzonder eenvoudig en voordelig via het Wildeboer BS2 communicatiesysteem voor brandkleppen met automatische kalendersturing.
Hiertoe moet het klepblad van de brandklep worden gesloten en heropend. De brandklep kan worden uitgerust met verschillende bedieningseenheden of met elektrische veerretourmotoren voor openen en sluiten.
Voor het uitvoeren van de functietest activeert u de handmatige ontgrendeling of voert u een ontgrendeling op afstand uit om het klepblad van de brandklep te sluiten. Daarna moet het klepblad weer worden geopend.
De respectievelijke inbedrijfsstellings- en functionele bedieningsmaatregelen en de bedieningsinstructies worden beschreven in de handleidingen.
U vindt onze handleidingen in Downloads.
Als het gaat om de werking en bediening van brandkleppen volgens DIN EN 15650, zijn er verschillende specificaties en verplichtingen waaraan moet worden voldaan. We hebben de belangrijkste punten samengevat in een document dat u hier kunt bekijken en downloaden.
Als de brandklep niet kan worden geopend, moet de smeltloodhuls of het thermo-elektrisch smeltlood worden gecontroleerd op integriteit. Deze moeten in goede staat verkeren en mogen geen schade vertonen. De ontwerpen en vervanging zijn te vinden in de respectievelijke gebruiksaanwijzingen.
Bovendien mogen geen geïnstalleerde onderdelen de vrijloop van het klepblad belemmeren of blokkeren.
Als deze maatregelen niet werken, neem dan contact op met onze technische adviesdienst.
Je vindt onze bedieningshandleidingen in het downloadgedeelte.
Een minimale afstand tot aangrenzende muren en plafonds is niet vereist bij het installeren van vierkante brandkleppen van Wildeboer Bauteile GmbH. Voor de ronde brandklep FR90 is slechts een kleine afstand vereist.
De bijbehorende specificaties zijn te vinden in de betreffende gebruikershandleidingen.
In dit document (duits) hebben we de details over het omgaan met brandkleppen met asbesthoudende bouwmaterialen voor je samengevat.
De brandkleppen hebben elk twee inspectieopeningen. Deze geven aan beide zijden van het klepblad zicht in het inwendige van de brandklep. Inspectieopeningen kunnen als optie worden besteld voor de FK90 brandklep. Deze vervangen niet de openingen van overeenkomstige grootte die moeten worden voorzien voor reinigingsdoeleinden op basis van de relevante normen en richtlijnen.
Ja, de AMP-connectors kunnen worden verwijderd.
Ja. De brandkleppen zijn in de fabriek uitgerust met een elektrische veerretourmotor of een thermisch-mechanische ontgrendeling (TMA). Een brandklep die in de fabriek is uitgerust met een TMA kan achteraf worden uitgerust met een veerretourmotor. Voor montage achteraf zijn complete actuatorunits voor het betreffende kleptype nodig. Deze bestaan uit de motorconsole, de veerretourmotor en het elektrische smeltlood.
Ja. Achteraf inbouwen van een eindschakelaar voor de open- en gesloten stand van de brandklep is mogelijk. Veerretourmotoren hebben standaard eindschakelaars.
Een elastisch verbindingsstuk, ook wel expansiecompensator of canvas verbindingsstuk genoemd, is geschikt voor installatie tussen een ventilatiekanaal en onderdelen van een ventilatiesysteem, bijvoorbeeld een brandklep. Het kan veranderingen in de lengte van het aangesloten kanaal opvangen, afbranden in geval van brand en zo de krachtoverdracht van het ventilatiekanaal naar de brandklep voorkomen.
De brandkleppen FK90, FR90 (serie FR92 en FR92K) en FK90K zijn CE-gemarkeerde bouwproducten volgens de geharmoniseerde productnorm DIN EN 15650. Ze kunnen aan één of beide zijden worden aangesloten op ventilatiekanalen van onbrandbare of brandbare bouwmaterialen. In geval van brand mogen thermische uitzettingen van deze kanalen geen significante krachten uitoefenen op de brandklep. Er moeten compenserende maatregelen worden genomen volgens de lokale vereisten. In Duitsland bevat de "Richtlijn voor brandveiligheidsvereisten voor ventilatiesystemen", kortweg "Richtlijn voor ventilatiesystemen - LüAR", bouwbesluitvereisten voor implementatie en noodzakelijkheid. Over het algemeen wordt compensatie bereikt door een geschikt leidingtracé. Er is geen algemene vereiste om flexibele connectoren te gebruiken.
Bovendien moeten bij het gebruik van de brandklep FK90 voor commerciële keukens de specificaties van de algemene bouwgoedkeuring Z41.3-670 in acht worden genomen. Ventilatiekanalen van gegalvaniseerd of roestvrij staal moeten worden aangesloten. Raadpleeg ook de bovengenoemde richtlijn voor het leggen van het ventilatiekanaal en het beperken van krachten.
Bovendien zijn ventilatiekanalen op FK90 brandkleppen voor grootkeukens toegestaan in overeenstemming met de goedkeuring van de bouwinspectie.
- in metalstudwanden
- in wanden van gipsplaten
via geschikte elastische aansluitingen (uitzettingscompensatoren) van brandbare bouwmaterialen van minstens bouwmateriaalklasse B2 volgens DIN 4102-1. Vereist is ≥ 100 mm uitzettingsabsorptie in ingebouwde toestand.
Op 1 juli 2013 is de Europese Verordening Bouwproducten (CPD, nr. 305/2011) na een overgangsperiode volledig van kracht geworden in alle EU-lidstaten en heeft de Richtlijn Bouwproducten (CPD, nr. 89/106/EEG) vervangen.
Nieuw geproduceerde brandkleppen die onder de geharmoniseerde productnorm EN 15650 vallen, moeten al sinds 01 september 2012 voorzien zijn van de CE-conformiteitsmarkering. Sinds 1 juli 2013 moet de fabrikant ook een prestatieverklaring (DoP) indienen. Hiermee neemt hij de verantwoordelijkheid op zich voor de conformiteit van de brandklep met de aangegeven prestaties. De Prestatieverklaringen zijn beschikbaar voor:
Het Duitse Instituut voor Bouwtechniek (DIBt) mag dus geen algemene bouwinspectiegoedkeuringen (abZ) meer afgeven of verlengen voor brandkleppen die onder de geharmoniseerde productnorm EN 15650 vallen en daarom een CE-markering moeten dragen. Voor nationale bouwprojecten mogen ze niet langer worden vereist als bewijs van bruikbaarheid.
De benodigde informatie voor installatie en montage is volledig beschreven in de uitgebreide gebruikershandleidingen.
