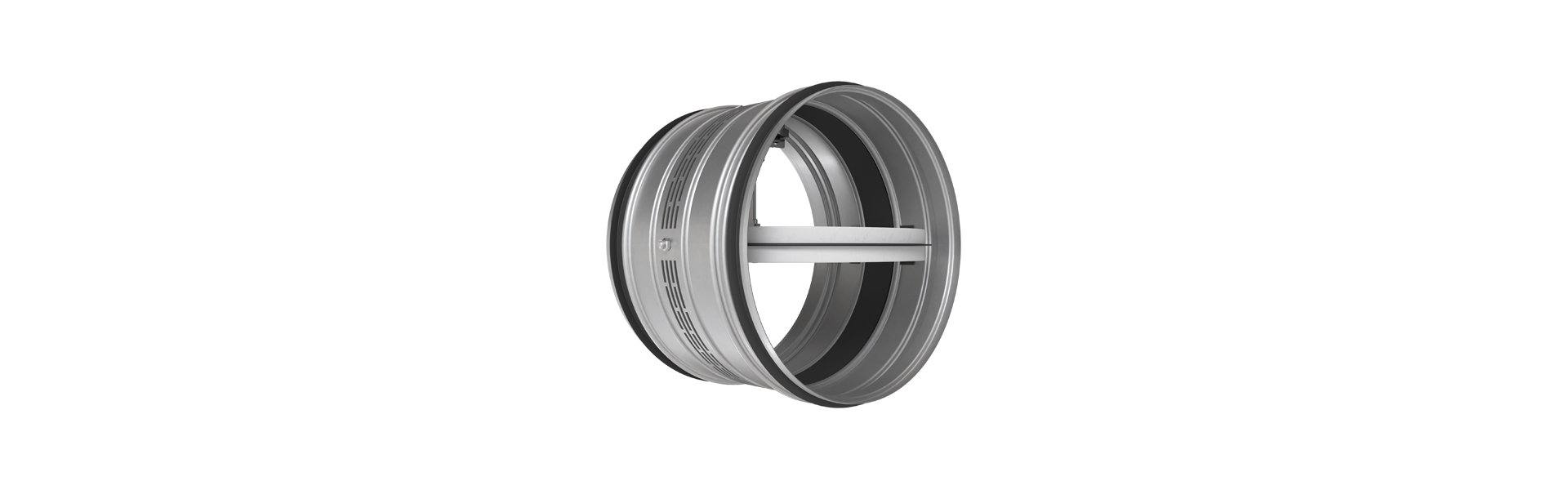

FR90 Brandklep voor korte lengten
De ronde brandklep FR90, serie FR92K, is door zijn korte en compacte bouwlengte ideaal voor kleine ruimtes. Daarnaast biedt de FR90 in de serie FR92K een groot aantal inbouwmogelijkheden en maakt hij minimale inbouwafstanden mogelijk. Hij is onderhoudsvrij en geschikt voor gebruik in overstroomopeningen. Een terugstroombeveiliging is optioneel verkrijgbaar.
Technische details
-
Geschikt voor zeer kleine ruimtes dankzij korte bouwlengte en minimale inbouwafstanden.
-
Grote vrije doorlaat voor maximale luchthoeveelheden en minimale drukverliezen.
-
Onderhoudsvrij ontwerp: door volledige inkapseling van aandrijfeenheid, activeringsmechanisme en activeringselement.
-
Toepassing in overstroomopeningen (DN100 t/m DN200).
-
Optioneel terugstroombeveiliging verkrijgbaar.
-
Compatibel met het besturingssysteem Wildeboer-Net voor een naadloze integratie.
- Voldoet aan de productnorm DIN EN 15650 en is CE-gemarkeerd.
Verklaringen en bewijzen
Productinformatie
De ronde brandklep FR90 in korte uitvoering, serie FR92K, is bijzonder geschikt voor inbouw in ruimtes waar de plaats beperkt is. Het voordeel voor exploitanten, ontwerpers en gebouwbeheerders: door de geringe benodigde ruimte van de brandklep wordt waardevolle ruimte bespaard.
Opbouw van de brandklep FR90 in korte uitvoering
De FR90K brandkleppen in korte lengte bestaan uit een luchtdichte behuizing van verzinkt staal en een slijtvast klepblad van calciumsilicaat. Het ingekapselde activeringselement wordt geactiveerd bij een nominale temperatuur van 70 °C. De FR90K brandkleppen in korte lengte zijn verkrijgbaar in maten van DN100 tot DN315.
Onderhoudsvrij door constructie
De brandkleppen FR90, serie FR92K, zijn onderhoudsvrij door hun constructie en de gebruikte materialen. Door de volledige inkapseling van aandrijfeenheid, activeringsmechanisme en de corrosiebestendige materialen hebben ze geen regelmatig onderhoud nodig om te blijven functioneren. Regelmatig smeren is bijvoorbeeld niet nodig.
Het onderhoud beperkt zich tot functietests in de vorm van activering, volledig sluiten en volledig heropenen van de brandkleppen, evenals reparaties bij beschadigingen. Reiniging om hygiënische redenen moet worden uitgevoerd in het kader van de algehele reiniging van het ventilatiesysteem of indien nodig.
Inbouwsituaties
De inbouw is mogelijk in massieve wanden en plafonds en in metal-studwanden met elke gewenste klepbladpositie. De brandklep FR90K in korte lengte is ook geschikt voor aansluiting op luchtkanalen, inclusief kanalen van brandbare bouwmaterialen. Onze gebruikershandleiding en onze bedienings- en montagehandleiding bieden hierover veel nuttige details.
Markeringen FR90K
De onderhoudsvrije brandkleppen FR90, serie FR92K voldoen aan de Europese productnorm EN 15650 en zijn voorzien van een CE-markering. Ze zijn geschikt voor een brandweerstand van 30/60/90/120 minuten.
Opties overstroomopeningen, terugstroombeveiliging

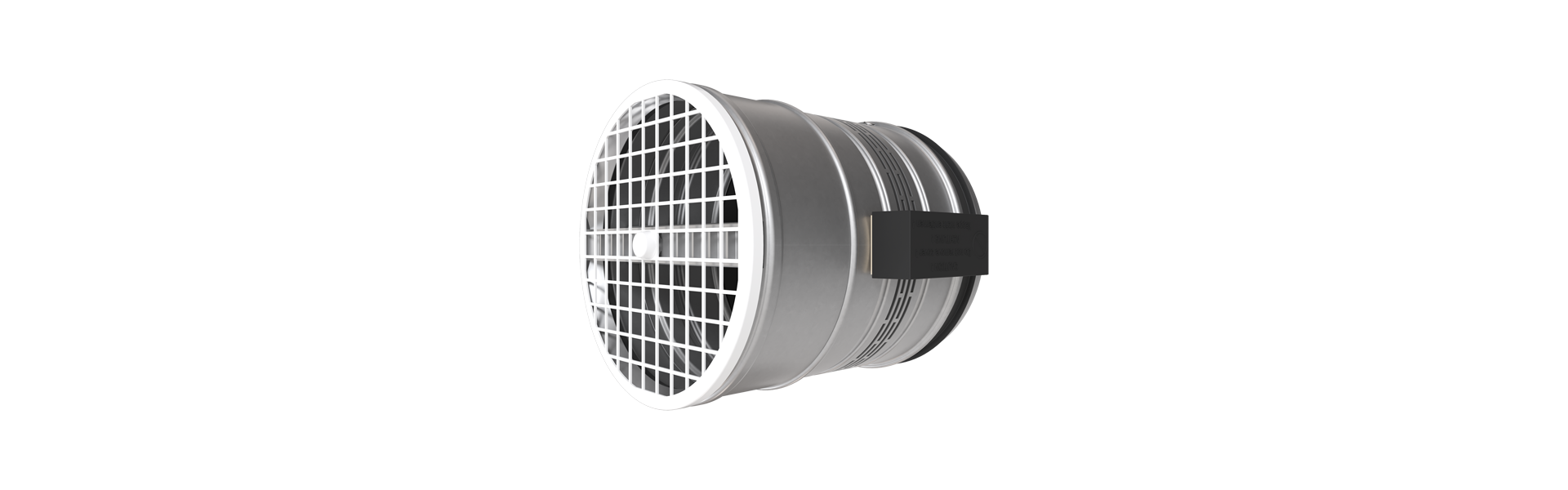

In de maten DN100 tot DN200 kunnen de brandkleppen FR90, serie FR92K met beschermrooster aan beide zijden in overstroomopeningen worden gebruikt. Voor de maten DN160 / DN200 is optioneel een terugstroombeveiliging verkrijgbaar, die automatisch en met drukvertraging opent in de voorziene luchtstroomrichting. Bij terugstroming en zonder stroming is de terugstroombeveiliging gesloten.
Why fire dampers by Wildeboer are truly maintenance-free!
Technische specificaties
Niet alle genoemde variantwaarden zijn met elkaar te combineren. Gebruik onze Wildeboer configurator om eenvoudig de ontwerpmogelijkheden te controleren.
| Nominale grootte |
|
| Activeringstemperatuur |
|
| Eindschakelaar |
|
| Einbauart |
|
| Einbauvariante |
|
| Antriebsart |
|

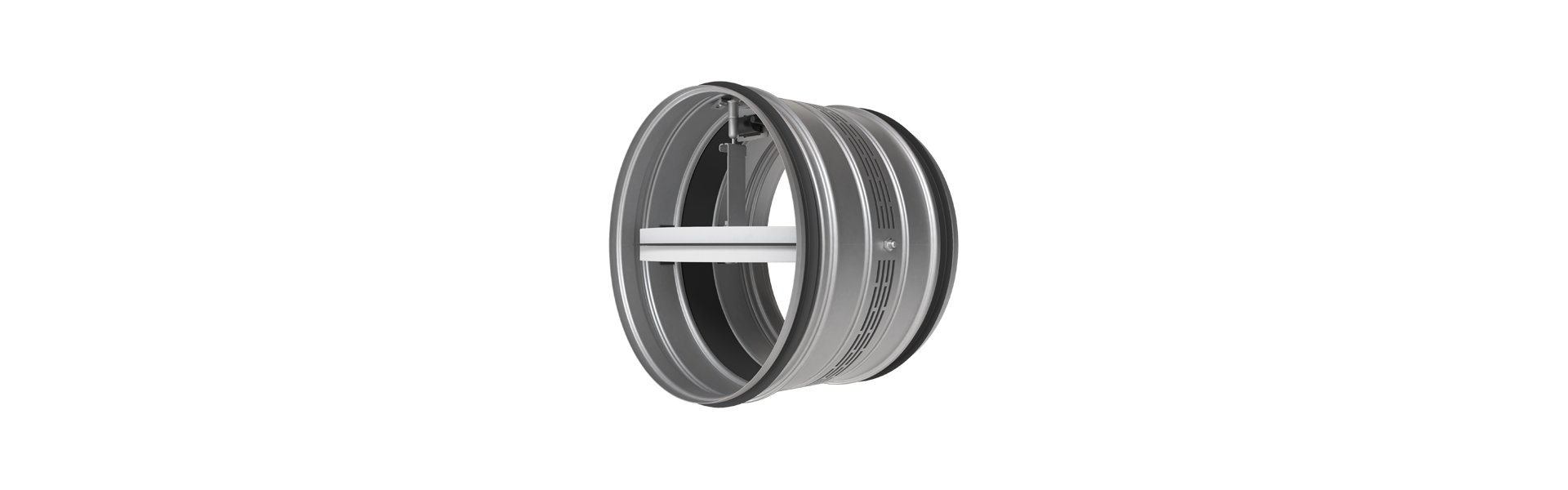

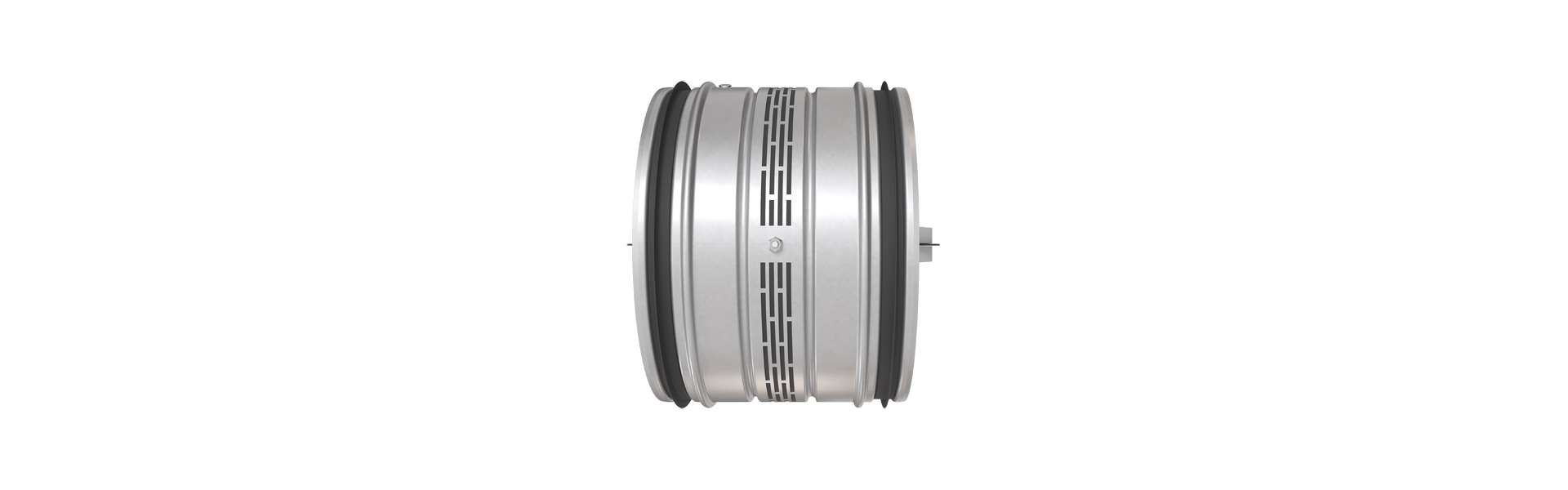

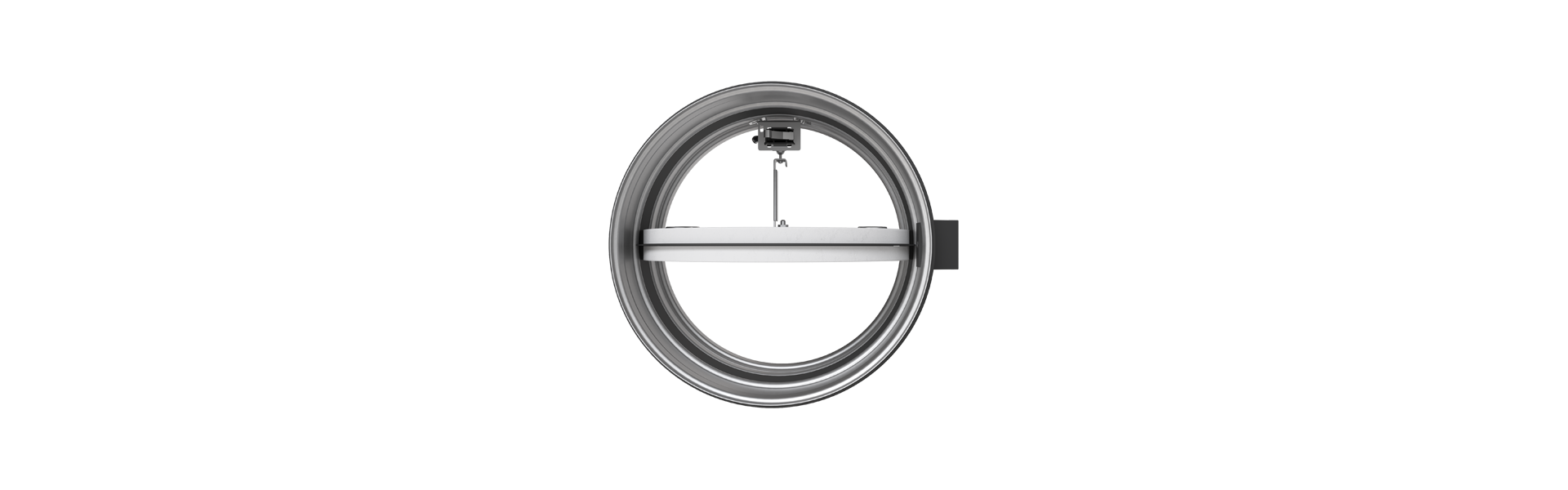

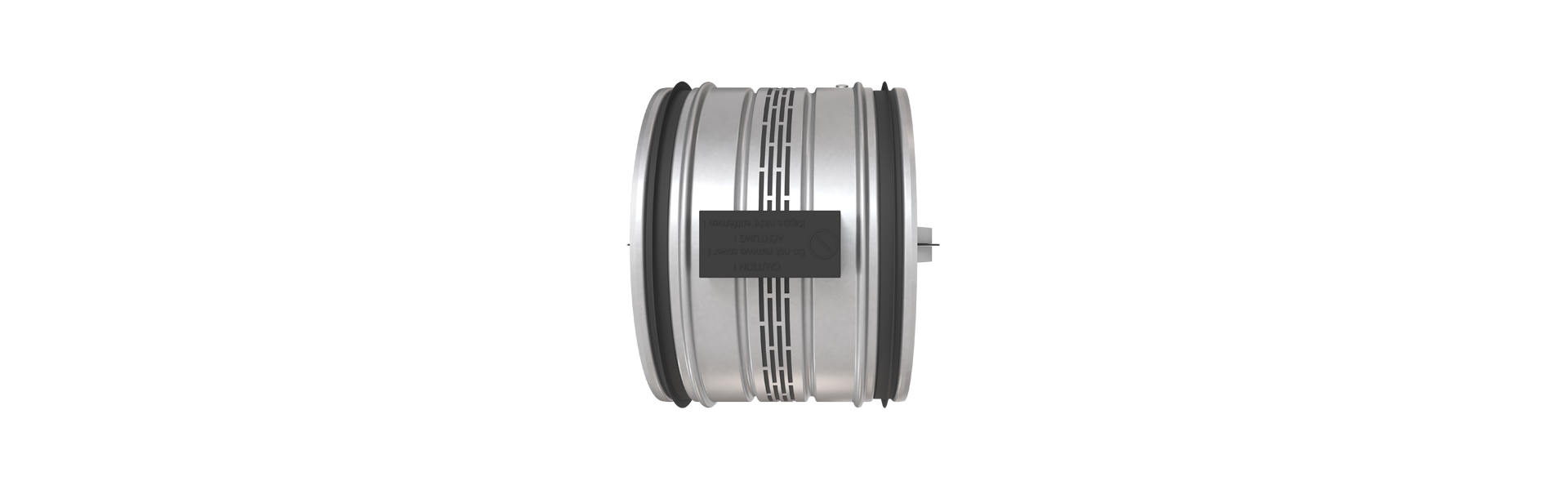

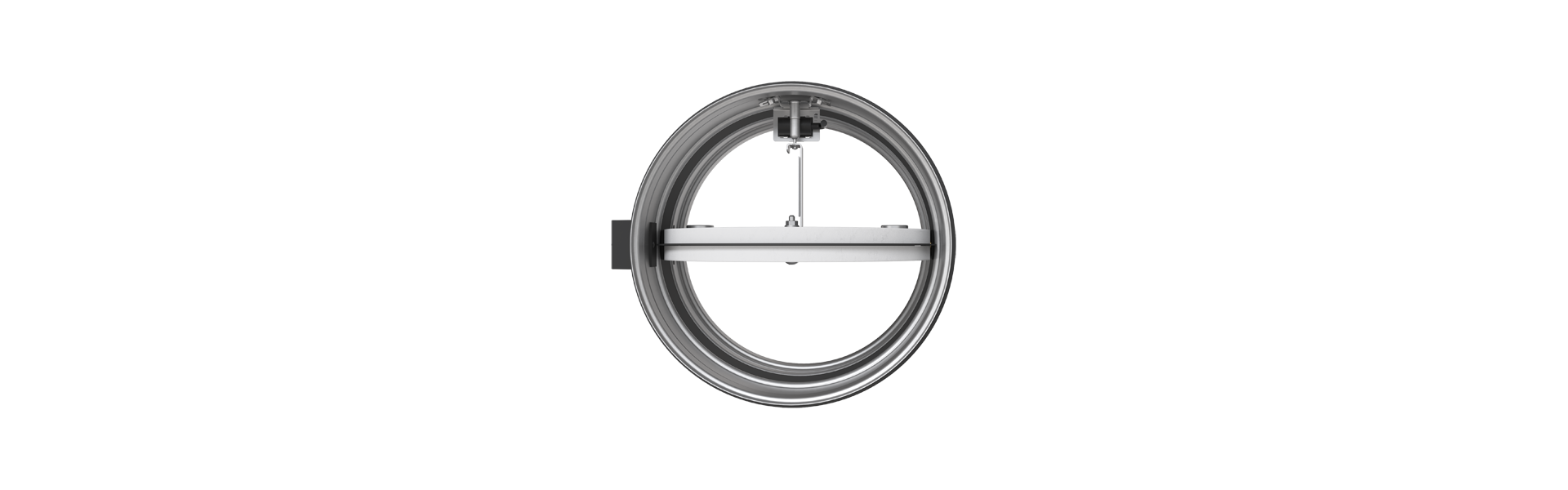

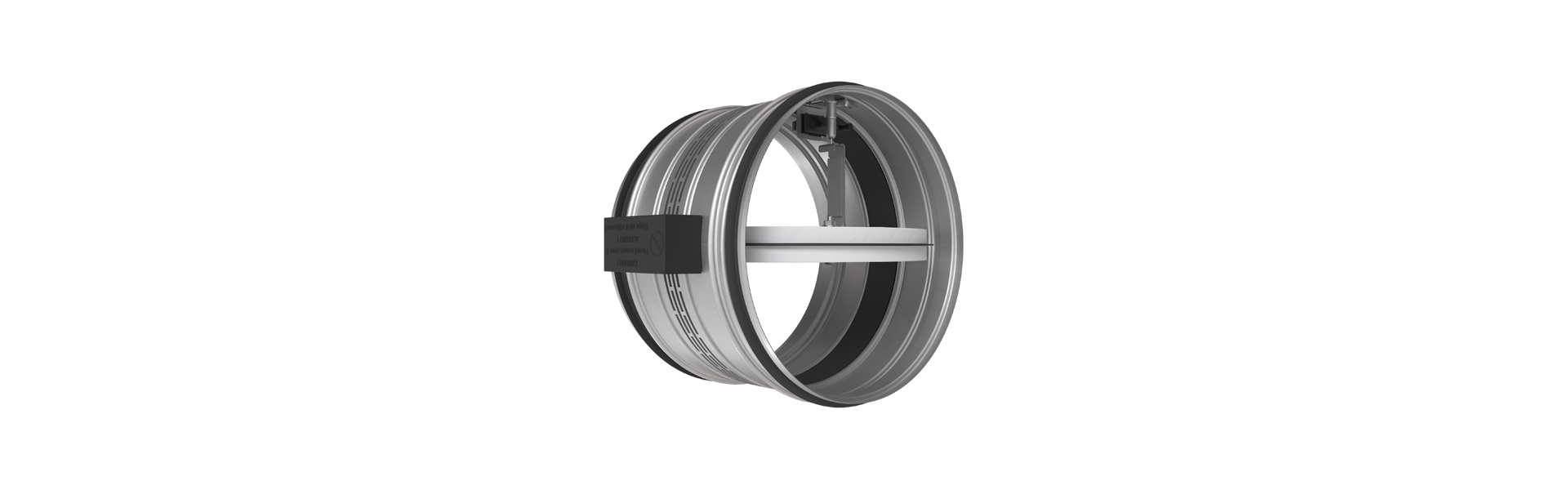

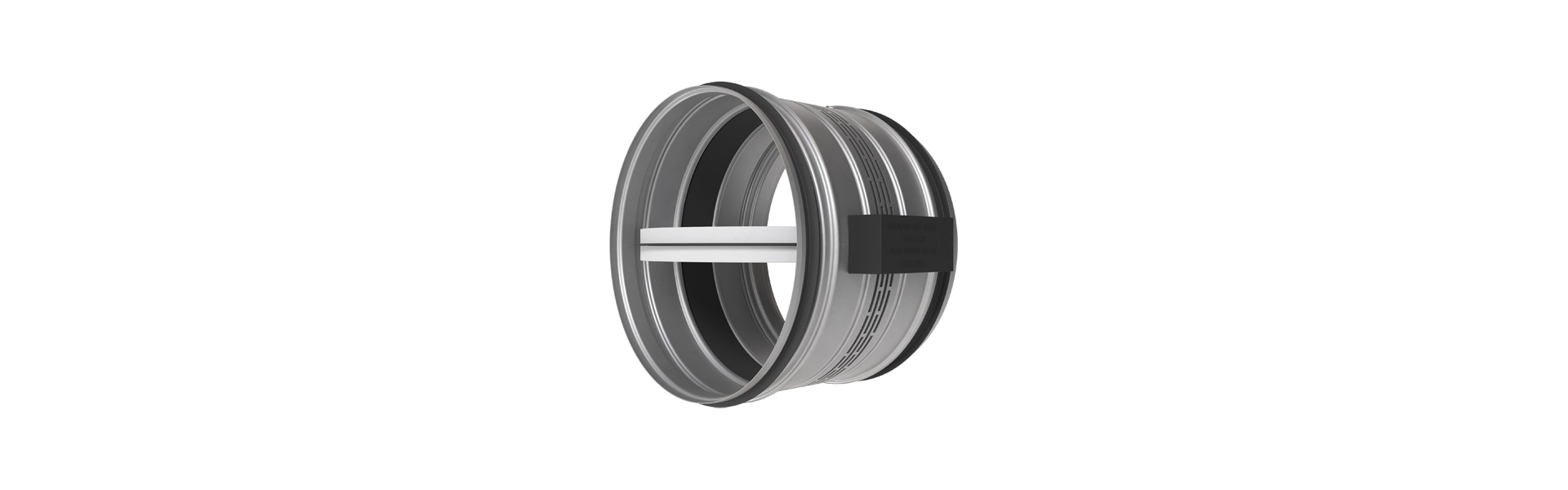

Product afbeeldingen
Media & Downloads
FAQ
De brandkleppen van de 92-serie zijn onderhoudsvrij. Door hun ontwerp en de gebruikte materialen, zoals de volledige inkapseling van het actuatormechanisme, de thermische ontgrendeling, de gemotoriseerde actuators, enz. kunnen ze het stellen zonder voortdurende onderhoudswerkzaamheden om hun functie te behouden. Regelmatige smering is bijvoorbeeld niet nodig. Dit betekent dat het onderhoud beperkt blijft tot functiecontroles (activeren en heropenen van de brandkleppen) of reparatiemaatregelen in geval van schade. Hygiënische reiniging moet worden uitgevoerd als onderdeel van de algehele reiniging van het ventilatie- en airconditioningsysteem of naar behoefte.
Omdat ze onderhoudsvrij zijn, kunnen de functiecontroles ook op afstand worden uitgevoerd. Dit kan bijzonder eenvoudig en voordelig via het Wildeboer BS2 communicatiesysteem voor brandkleppen met automatische kalendersturing.
Hiertoe moet het klepblad van de brandklep worden gesloten en heropend. De brandklep kan worden uitgerust met verschillende bedieningseenheden of met elektrische veerretourmotoren voor openen en sluiten.
Voor het uitvoeren van de functietest activeert u de handmatige ontgrendeling of voert u een ontgrendeling op afstand uit om het klepblad van de brandklep te sluiten. Daarna moet het klepblad weer worden geopend.
De respectievelijke inbedrijfsstellings- en functionele bedieningsmaatregelen en de bedieningsinstructies worden beschreven in de handleidingen.
U vindt onze handleidingen in Downloads.
Als het gaat om de werking en bediening van brandkleppen volgens DIN EN 15650, zijn er verschillende specificaties en verplichtingen waaraan moet worden voldaan. We hebben de belangrijkste punten samengevat in een document dat u hier kunt bekijken en downloaden.
Als de brandklep niet kan worden geopend, moet de smeltloodhuls of het thermo-elektrisch smeltlood worden gecontroleerd op integriteit. Deze moeten in goede staat verkeren en mogen geen schade vertonen. De ontwerpen en vervanging zijn te vinden in de respectievelijke gebruiksaanwijzingen.
Bovendien mogen geen geïnstalleerde onderdelen de vrijloop van het klepblad belemmeren of blokkeren.
Als deze maatregelen niet werken, neem dan contact op met onze technische adviesdienst.
Je vindt onze bedieningshandleidingen in het downloadgedeelte.
Een minimale afstand tot aangrenzende muren en plafonds is niet vereist bij het installeren van vierkante brandkleppen van Wildeboer Bauteile GmbH. Voor de ronde brandklep FR90 is slechts een kleine afstand vereist.
De bijbehorende specificaties zijn te vinden in de betreffende gebruikershandleidingen.
In dit document (duits) hebben we de details over het omgaan met brandkleppen met asbesthoudende bouwmaterialen voor je samengevat.
De brandkleppen hebben elk twee inspectieopeningen. Deze geven aan beide zijden van het klepblad zicht in het inwendige van de brandklep. Inspectieopeningen kunnen als optie worden besteld voor de FK90 brandklep. Deze vervangen niet de openingen van overeenkomstige grootte die moeten worden voorzien voor reinigingsdoeleinden op basis van de relevante normen en richtlijnen.
Ja, de AMP-connectors kunnen worden verwijderd.
Ja. De brandkleppen zijn in de fabriek uitgerust met een elektrische veerretourmotor of een thermisch-mechanische ontgrendeling (TMA). Een brandklep die in de fabriek is uitgerust met een TMA kan achteraf worden uitgerust met een veerretourmotor. Voor montage achteraf zijn complete actuatorunits voor het betreffende kleptype nodig. Deze bestaan uit de motorconsole, de veerretourmotor en het elektrische smeltlood.
Ja. Achteraf inbouwen van een eindschakelaar voor de open- en gesloten stand van de brandklep is mogelijk. Veerretourmotoren hebben standaard eindschakelaars.
Een elastisch verbindingsstuk, ook wel expansiecompensator of canvas verbindingsstuk genoemd, is geschikt voor installatie tussen een ventilatiekanaal en onderdelen van een ventilatiesysteem, bijvoorbeeld een brandklep. Het kan veranderingen in de lengte van het aangesloten kanaal opvangen, afbranden in geval van brand en zo de krachtoverdracht van het ventilatiekanaal naar de brandklep voorkomen.
De brandkleppen FK90, FR90 (serie FR92 en FR92K) en FK90K zijn CE-gemarkeerde bouwproducten volgens de geharmoniseerde productnorm DIN EN 15650. Ze kunnen aan één of beide zijden worden aangesloten op ventilatiekanalen van onbrandbare of brandbare bouwmaterialen. In geval van brand mogen thermische uitzettingen van deze kanalen geen significante krachten uitoefenen op de brandklep. Er moeten compenserende maatregelen worden genomen volgens de lokale vereisten. In Duitsland bevat de "Richtlijn voor brandveiligheidsvereisten voor ventilatiesystemen", kortweg "Richtlijn voor ventilatiesystemen - LüAR", bouwbesluitvereisten voor implementatie en noodzakelijkheid. Over het algemeen wordt compensatie bereikt door een geschikt leidingtracé. Er is geen algemene vereiste om flexibele connectoren te gebruiken.
Bovendien moeten bij het gebruik van de brandklep FK90 voor commerciële keukens de specificaties van de algemene bouwgoedkeuring Z41.3-670 in acht worden genomen. Ventilatiekanalen van gegalvaniseerd of roestvrij staal moeten worden aangesloten. Raadpleeg ook de bovengenoemde richtlijn voor het leggen van het ventilatiekanaal en het beperken van krachten.
Bovendien zijn ventilatiekanalen op FK90 brandkleppen voor grootkeukens toegestaan in overeenstemming met de goedkeuring van de bouwinspectie.
- in metalstudwanden
- in wanden van gipsplaten
via geschikte elastische aansluitingen (uitzettingscompensatoren) van brandbare bouwmaterialen van minstens bouwmateriaalklasse B2 volgens DIN 4102-1. Vereist is ≥ 100 mm uitzettingsabsorptie in ingebouwde toestand.
Op 1 juli 2013 is de Europese Verordening Bouwproducten (CPD, nr. 305/2011) na een overgangsperiode volledig van kracht geworden in alle EU-lidstaten en heeft de Richtlijn Bouwproducten (CPD, nr. 89/106/EEG) vervangen.
Nieuw geproduceerde brandkleppen die onder de geharmoniseerde productnorm EN 15650 vallen, moeten al sinds 01 september 2012 voorzien zijn van de CE-conformiteitsmarkering. Sinds 1 juli 2013 moet de fabrikant ook een prestatieverklaring (DoP) indienen. Hiermee neemt hij de verantwoordelijkheid op zich voor de conformiteit van de brandklep met de aangegeven prestaties. De Prestatieverklaringen zijn beschikbaar voor:
Het Duitse Instituut voor Bouwtechniek (DIBt) mag dus geen algemene bouwinspectiegoedkeuringen (abZ) meer afgeven of verlengen voor brandkleppen die onder de geharmoniseerde productnorm EN 15650 vallen en daarom een CE-markering moeten dragen. Voor nationale bouwprojecten mogen ze niet langer worden vereist als bewijs van bruikbaarheid.
De benodigde informatie voor installatie en montage is volledig beschreven in de uitgebreide gebruikershandleidingen.
