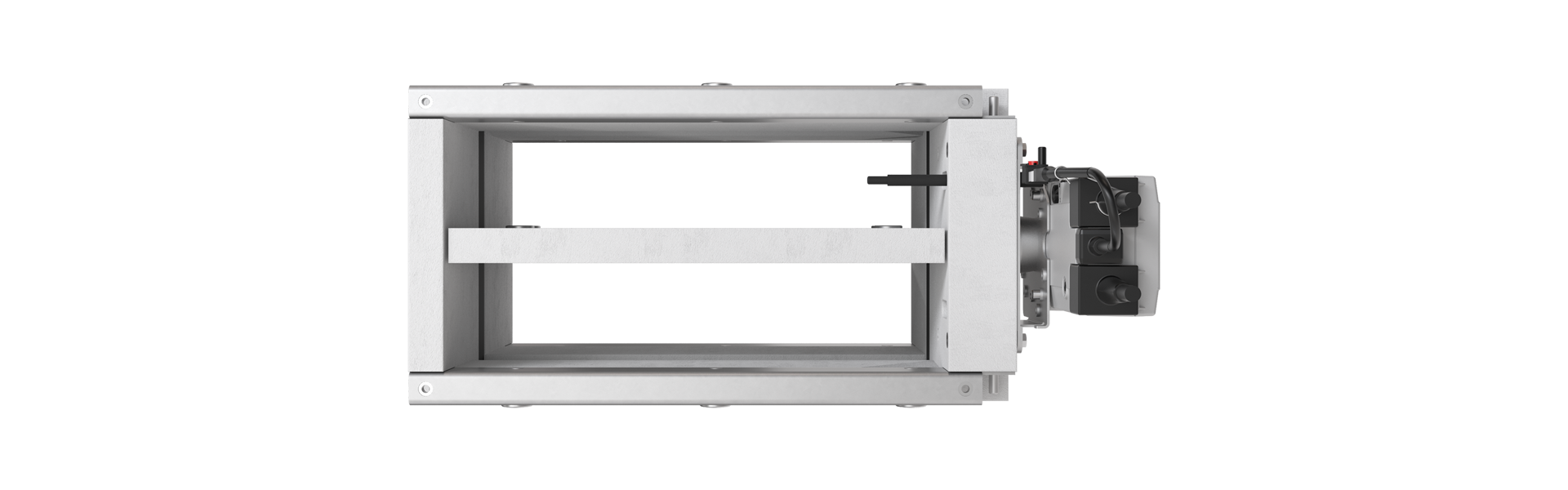

FK90K Brandklep (serie FK92K)
Brandkleppen FK90K uit de serie FK92K hebben een zeer korte bouwlengte en zijn bijzonder geschikt voor krappe inbouwomstandigheden. Ze kunnen zonder minimale afstanden in natte en droge omgevingen worden ingebouwd. Hun grote vrije doorlaat maakt maximale luchthoeveelheden bij minimale drukverliezen mogelijk. De FK90K, serie FK92K is onderhoudsvrij qua constructie.
Technische details
-
Geschikt voor zeer krappe ruimtes dankzij korte bouwlengte en minimale inbouwafstanden.
-
Grote vrije doorlaat voor maximale luchthoeveelheden en minimale drukverliezen.
-
Onderhoudsvrij ontwerp: door de volledige inkapseling van aandrijfeenheid, activeringsmechanisme en activeringselement is onderhoud, zoals schoonmaken, smeren en afstellen, niet nodig.
-
Combineerbaar met gebouwbeheersystemen zoals het Wildeboer-Net.
-
Groot aantal geteste inbouwsituaties.
-
Voldoet aan de productnorm DIN EN 15650 en is CE-gemarkeerd.
-
EPD (milieuproductverklaring).
-
Hygiënecertificaat.
Verklaringen en bewijzen
Productinformatie
De rechthoekige brandklep FK90K uit de serie FK92K is bijzonder geschikt voor zeer krappe inbouwsituaties, bijvoorbeeld in tussenplafonds. Het voordeel voor exploitanten en ontwerpers is dat er waardevolle ruimte kan worden bespaard, omdat de brandklep weinig plaats inneemt. Ze hebben echter een grote vrije doorlaat. Hierdoor kunnen maximale luchthoeveelheden worden bereikt bij minimale drukverliezen. De geluidsvermogenniveaus zijn dienovereenkomstig laag.
Opbouw van de brandklep FK90K
De FK90K brandkleppen hebben een luchtdichte behuizing met klasse C volgens EN 1751 en een uitwisselbaar klepblad van slijtvast en corrosiebestendig calciumsilicaat.
Andere stalen onderdelen van de FK90K brandklep zijn verzinkt of optioneel verkrijgbaar met een epoxyharscoating. Het ingekapselde activeringselement wordt geactiveerd bij een nominale temperatuur van 70 °C of 95 °C. De aandrijfeenheden zijn handmatig of elektrisch.
Constructief onderhoudsvrij
De brandkleppen FK90K zijn onderhoudsvrij dankzij hun constructie met volledige inkapseling van het aandrijfmechanisme.
Het onderhoud van de brandklep FK92K beperkt zich tot functietests in de vorm van volledig sluiten en volledig heropenen van de brandkleppen of herstelmaatregelen bij geconstateerde gebreken.
Reiniging om hygiënische redenen kan worden uitgevoerd in het kader van de algehele reiniging van het ventilatiesysteem of indien nodig.
Geautomatiseerde functietests
De functietests kunnen bovendien eenvoudig en betrouwbaar op afstand worden uitgevoerd via een elektronische besturing, bijvoorbeeld via het gebouwbeheersysteem Wildeboer-Net.
Inbouwsituaties
De brandkleppen FK90K kunnen zonder minimale afstand in natte en droge omgevingen worden geïnstalleerd. Ze zijn geschikt voor installatie in en op afstand van massieve muren en vloeren, evenals in en op afstand van metal-studwanden en in brandmuren en schachtwanden met of zonder metal-stud. De installatie kan plaatsvinden met een liggende of staande klepblad-as en de luchtrichting is mogelijk vanaf elke aansluitzijde. Met afmetingen van 100 mm x 100 mm tot 800 mm x 250 mm (B x H) zijn de FK90K brandkleppen ideaal voor krappe inbouwomstandigheden. De gebruikershandleiding en de bedieningshandleiding van de FK90K brandklep, serie FK92K, bieden een gedetailleerd overzicht van de vele mogelijkheden.
Productmarkeringen van de brandklep FK90K
De onderhoudsvrije FK90K brandkleppen voldoen aan de Europese productnorm EN 15650, zijn getest volgens EN 1366-2 en dragen de CE-markering. Met het aanwezige bewijs MPA-BS 6000/593/18 voor het brandgedrag van de gebruikte bouwmaterialen voldoen ze ook aan de gebruiksvoorschriften van de ´Muster-Verwaltungsvorschrift Technische Baubestimmungen´ (MVV TB) en de modelrichtlijn voor ventilatiesystemen (M-LüAR). De serie FK92K is geschikt voor een brandweerstand van 30/60/90 minuten.
De brandklep FK90K, serie FK92K, is voorzien van een milieuproductverklaring (EPD) en een hygiënecertificaat van een onafhankelijk hygiëne-instituut.
Why fire dampers by Wildeboer are truly maintenance-free!
Technische specificaties
Niet alle genoemde variantwaarden zijn met elkaar te combineren. Gebruik onze Wildeboer configurator om eenvoudig de ontwerpmogelijkheden te controleren.
| Breedte |
|
| Hoogte |
|
| Uitvoering van behuizing |
|
| Activeringstemperatuur |
|
| Eindschakelaar |
|
| Einbauart |
|
| Einbauvariante |
|
| Antriebsart |
|

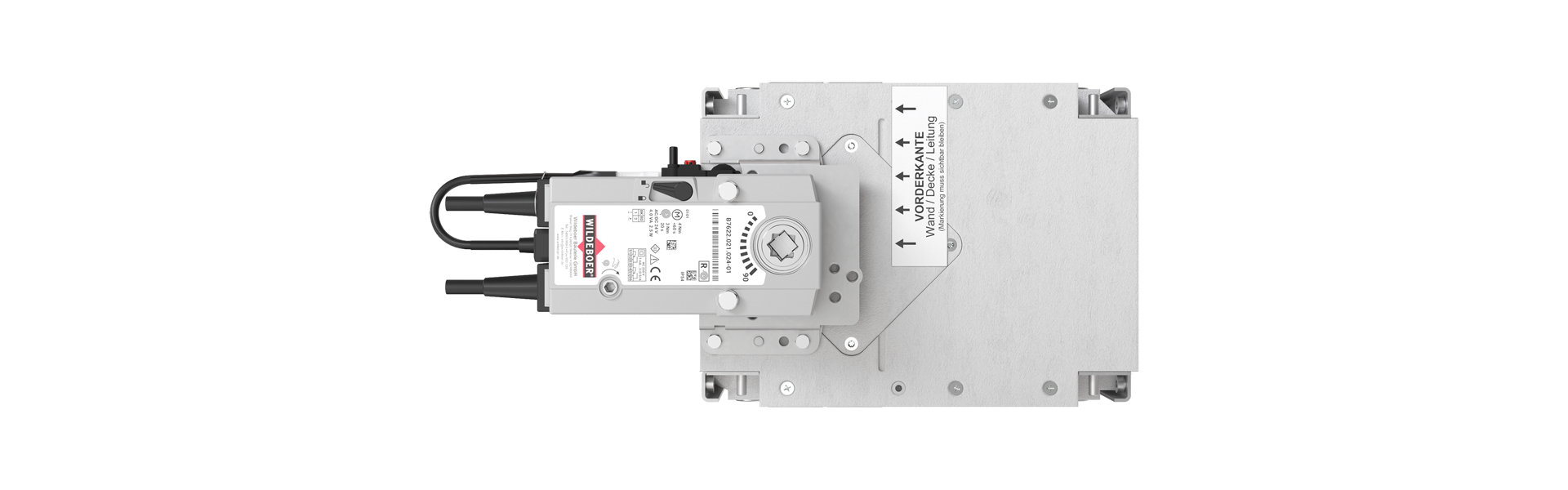

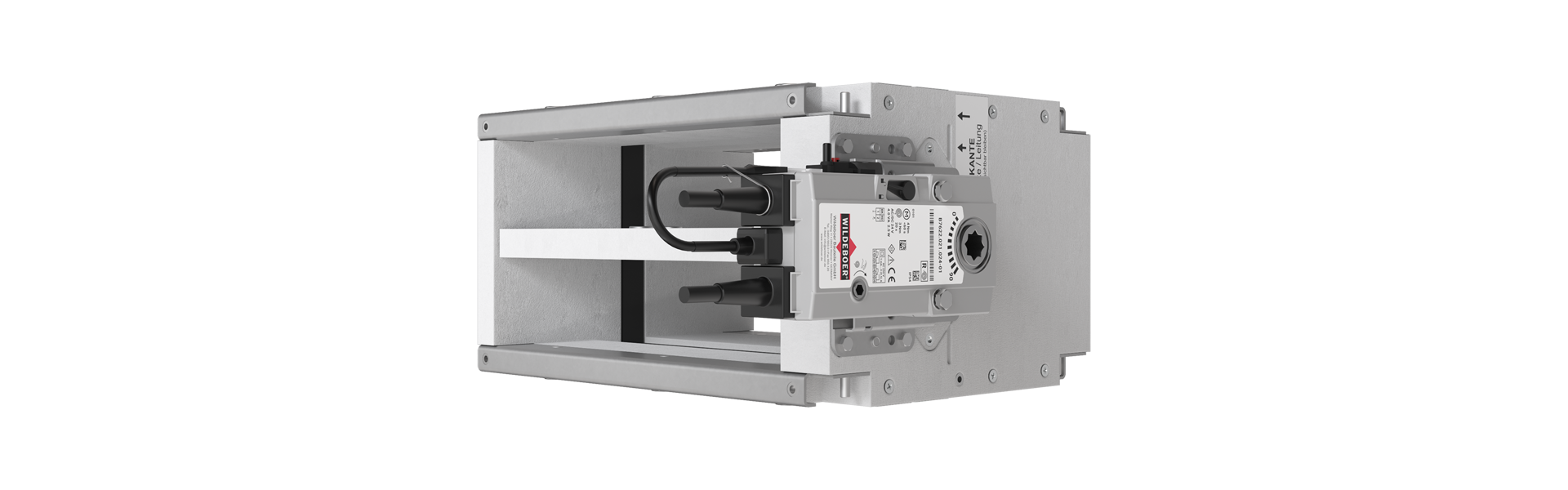

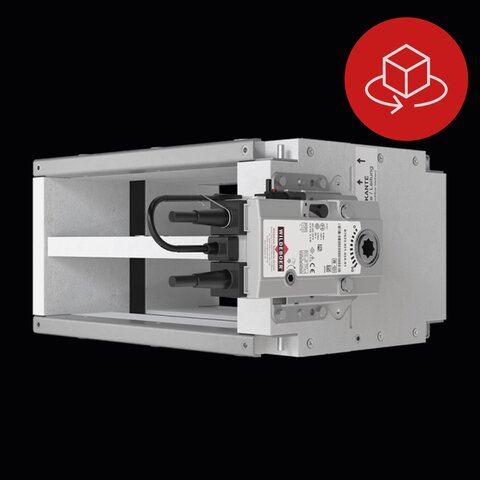

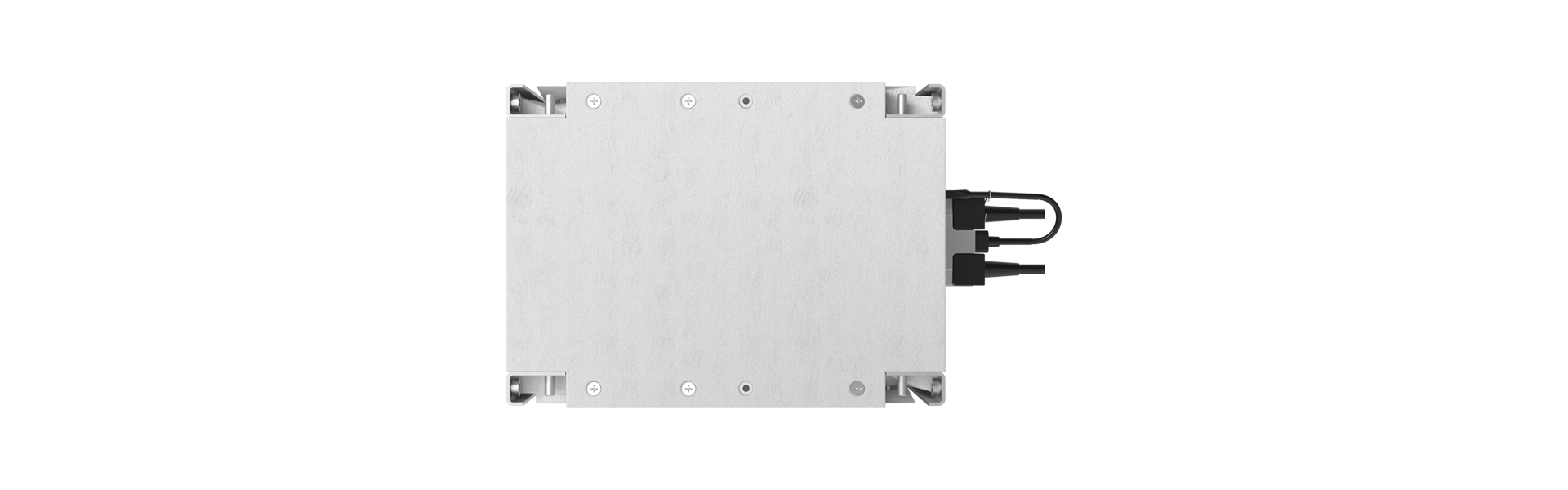

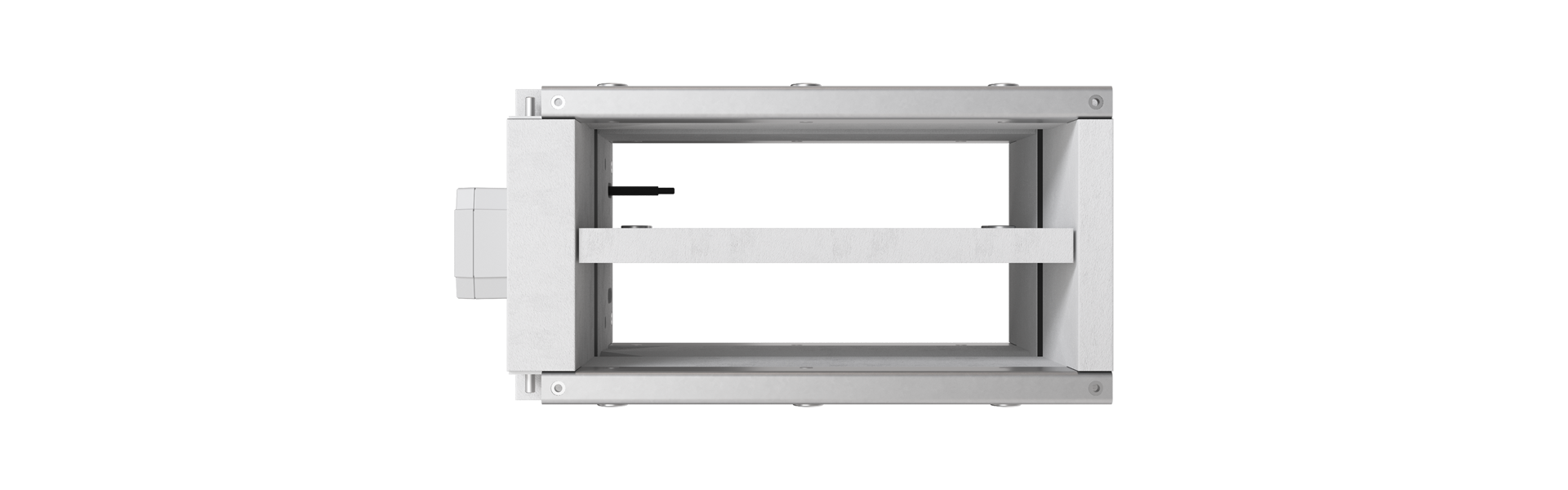

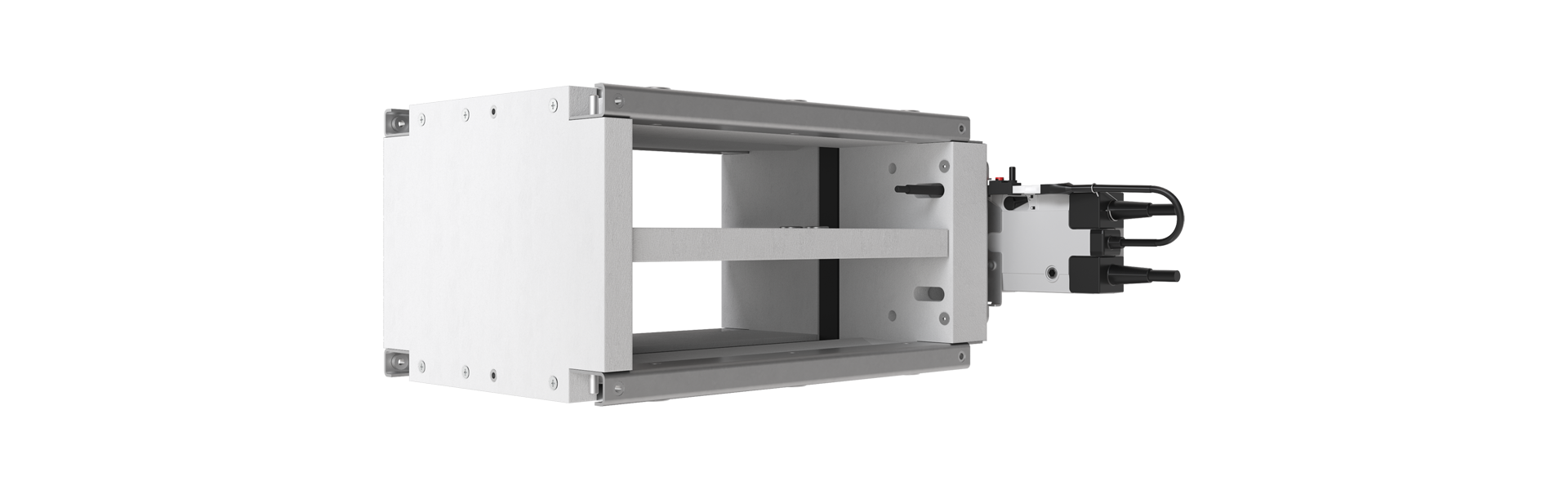

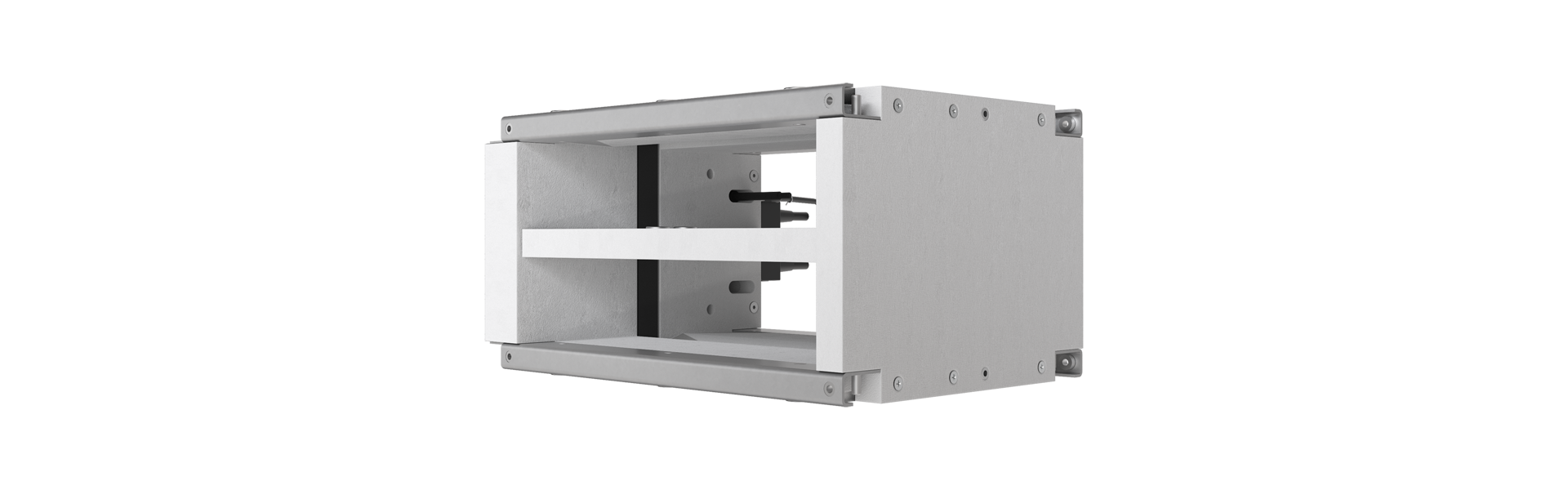

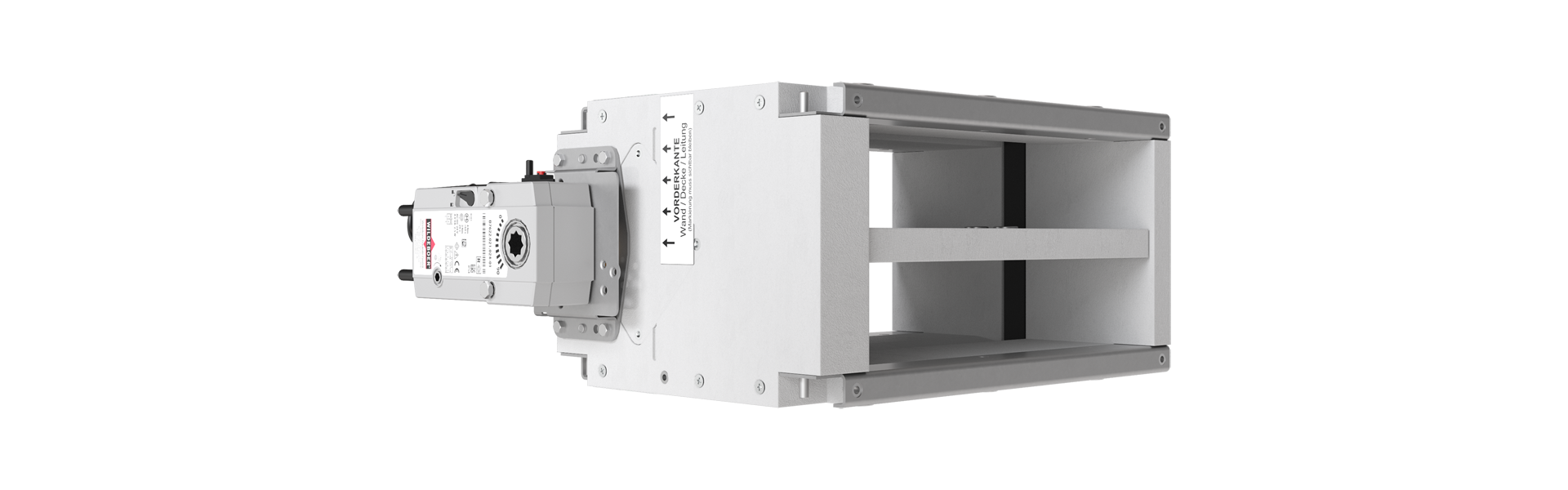

Product afbeeldingen
Media & Downloads
elektrische veerretourmotoren
- FK90: alleen voor afmetingen B ≤ 800 mm en H ≤ 450 mm
- Standaardmotor van FK90K
- Looptijd: openen < 60 s, sluiten ≈ 20 s
- Positieaanduiding DICHT/OPEN via geïntegreerde eindschakelaars
FAQ
De brandkleppen van de 92-serie zijn onderhoudsvrij. Door hun ontwerp en de gebruikte materialen, zoals de volledige inkapseling van het actuatormechanisme, de thermische ontgrendeling, de gemotoriseerde actuators, enz. kunnen ze het stellen zonder voortdurende onderhoudswerkzaamheden om hun functie te behouden. Regelmatige smering is bijvoorbeeld niet nodig. Dit betekent dat het onderhoud beperkt blijft tot functiecontroles (activeren en heropenen van de brandkleppen) of reparatiemaatregelen in geval van schade. Hygiënische reiniging moet worden uitgevoerd als onderdeel van de algehele reiniging van het ventilatie- en airconditioningsysteem of naar behoefte.
Omdat ze onderhoudsvrij zijn, kunnen de functiecontroles ook op afstand worden uitgevoerd. Dit kan bijzonder eenvoudig en voordelig via het Wildeboer BS2 communicatiesysteem voor brandkleppen met automatische kalendersturing.
Hiertoe moet het klepblad van de brandklep worden gesloten en heropend. De brandklep kan worden uitgerust met verschillende bedieningseenheden of met elektrische veerretourmotoren voor openen en sluiten.
Voor het uitvoeren van de functietest activeert u de handmatige ontgrendeling of voert u een ontgrendeling op afstand uit om het klepblad van de brandklep te sluiten. Daarna moet het klepblad weer worden geopend.
De respectievelijke inbedrijfsstellings- en functionele bedieningsmaatregelen en de bedieningsinstructies worden beschreven in de handleidingen.
U vindt onze handleidingen in Downloads.
Als het gaat om de werking en bediening van brandkleppen volgens DIN EN 15650, zijn er verschillende specificaties en verplichtingen waaraan moet worden voldaan. We hebben de belangrijkste punten samengevat in een document dat u hier kunt bekijken en downloaden.
Als de brandklep niet kan worden geopend, moet de smeltloodhuls of het thermo-elektrisch smeltlood worden gecontroleerd op integriteit. Deze moeten in goede staat verkeren en mogen geen schade vertonen. De ontwerpen en vervanging zijn te vinden in de respectievelijke gebruiksaanwijzingen.
Bovendien mogen geen geïnstalleerde onderdelen de vrijloop van het klepblad belemmeren of blokkeren.
Als deze maatregelen niet werken, neem dan contact op met onze technische adviesdienst.
Je vindt onze bedieningshandleidingen in het downloadgedeelte.
Een minimale afstand tot aangrenzende muren en plafonds is niet vereist bij het installeren van vierkante brandkleppen van Wildeboer Bauteile GmbH. Voor de ronde brandklep FR90 is slechts een kleine afstand vereist.
De bijbehorende specificaties zijn te vinden in de betreffende gebruikershandleidingen.
In dit document (duits) hebben we de details over het omgaan met brandkleppen met asbesthoudende bouwmaterialen voor je samengevat.
De brandkleppen hebben elk twee inspectieopeningen. Deze geven aan beide zijden van het klepblad zicht in het inwendige van de brandklep. Inspectieopeningen kunnen als optie worden besteld voor de FK90 brandklep. Deze vervangen niet de openingen van overeenkomstige grootte die moeten worden voorzien voor reinigingsdoeleinden op basis van de relevante normen en richtlijnen.
Ja, de AMP-connectors kunnen worden verwijderd.
Ja. De brandkleppen zijn in de fabriek uitgerust met een elektrische veerretourmotor of een thermisch-mechanische ontgrendeling (TMA). Een brandklep die in de fabriek is uitgerust met een TMA kan achteraf worden uitgerust met een veerretourmotor. Voor montage achteraf zijn complete actuatorunits voor het betreffende kleptype nodig. Deze bestaan uit de motorconsole, de veerretourmotor en het elektrische smeltlood.
Ja. Achteraf inbouwen van een eindschakelaar voor de open- en gesloten stand van de brandklep is mogelijk. Veerretourmotoren hebben standaard eindschakelaars.
Een elastisch verbindingsstuk, ook wel expansiecompensator of canvas verbindingsstuk genoemd, is geschikt voor installatie tussen een ventilatiekanaal en onderdelen van een ventilatiesysteem, bijvoorbeeld een brandklep. Het kan veranderingen in de lengte van het aangesloten kanaal opvangen, afbranden in geval van brand en zo de krachtoverdracht van het ventilatiekanaal naar de brandklep voorkomen.
De brandkleppen FK90, FR90 (serie FR92 en FR92K) en FK90K zijn CE-gemarkeerde bouwproducten volgens de geharmoniseerde productnorm DIN EN 15650. Ze kunnen aan één of beide zijden worden aangesloten op ventilatiekanalen van onbrandbare of brandbare bouwmaterialen. In geval van brand mogen thermische uitzettingen van deze kanalen geen significante krachten uitoefenen op de brandklep. Er moeten compenserende maatregelen worden genomen volgens de lokale vereisten. In Duitsland bevat de "Richtlijn voor brandveiligheidsvereisten voor ventilatiesystemen", kortweg "Richtlijn voor ventilatiesystemen - LüAR", bouwbesluitvereisten voor implementatie en noodzakelijkheid. Over het algemeen wordt compensatie bereikt door een geschikt leidingtracé. Er is geen algemene vereiste om flexibele connectoren te gebruiken.
Bovendien moeten bij het gebruik van de brandklep FK90 voor commerciële keukens de specificaties van de algemene bouwgoedkeuring Z41.3-670 in acht worden genomen. Ventilatiekanalen van gegalvaniseerd of roestvrij staal moeten worden aangesloten. Raadpleeg ook de bovengenoemde richtlijn voor het leggen van het ventilatiekanaal en het beperken van krachten.
Bovendien zijn ventilatiekanalen op FK90 brandkleppen voor grootkeukens toegestaan in overeenstemming met de goedkeuring van de bouwinspectie.
- in metalstudwanden
- in wanden van gipsplaten
via geschikte elastische aansluitingen (uitzettingscompensatoren) van brandbare bouwmaterialen van minstens bouwmateriaalklasse B2 volgens DIN 4102-1. Vereist is ≥ 100 mm uitzettingsabsorptie in ingebouwde toestand.
Op 1 juli 2013 is de Europese Verordening Bouwproducten (CPD, nr. 305/2011) na een overgangsperiode volledig van kracht geworden in alle EU-lidstaten en heeft de Richtlijn Bouwproducten (CPD, nr. 89/106/EEG) vervangen.
Nieuw geproduceerde brandkleppen die onder de geharmoniseerde productnorm EN 15650 vallen, moeten al sinds 01 september 2012 voorzien zijn van de CE-conformiteitsmarkering. Sinds 1 juli 2013 moet de fabrikant ook een prestatieverklaring (DoP) indienen. Hiermee neemt hij de verantwoordelijkheid op zich voor de conformiteit van de brandklep met de aangegeven prestaties. De Prestatieverklaringen zijn beschikbaar voor:
Het Duitse Instituut voor Bouwtechniek (DIBt) mag dus geen algemene bouwinspectiegoedkeuringen (abZ) meer afgeven of verlengen voor brandkleppen die onder de geharmoniseerde productnorm EN 15650 vallen en daarom een CE-markering moeten dragen. Voor nationale bouwprojecten mogen ze niet langer worden vereist als bewijs van bruikbaarheid.
De benodigde informatie voor installatie en montage is volledig beschreven in de uitgebreide gebruikershandleidingen.
