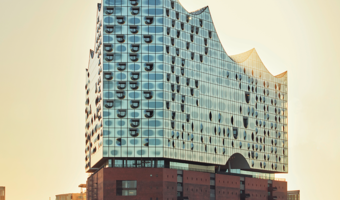

Elbphilharmonie in Hamburg
Met de uitrusting van de Elbphilharmonie Hamburg met innovatieve en kwalitatief hoogwaardige brandbeveiligings-, geluidsbeheersings- en luchtverdelingsoplossingen heeft Wildeboer Bauteile GmbH een van de meest gerenommeerde opdrachten in de bedrijfsgeschiedenis met succes volbracht. De ventilatiesystemen van het concertgebouw en van de hotel- en woongedeeltes werden voor het merendeel uitgerust met de brand- en ontrokingskleppen en ook met een groot aantal volumeregelaars en andere componenten van de fabrikant. De doorslag ten gunste van de onderhoudsvrije afsluitsystemen van het bedrijf uit Weener gaven onder andere hun veelzijdige inbouwmogelijkheden in de lichte scheidingswanden evenals in de vloeren van het gebouw. Tevens zetten de projectdeelnemers met de producten in op vaak beproefde, betrouwbare brandbeveiligingsoplossingen bij het realiseren van het uiterst complexe bouwproject. De geperfectioneerde logistiek van de fabrikant maakte daarbij leveringen op korte termijn op de bouwplaats mogelijk en garandeerde zo een probleemloos projectverloop.
Architecten:
Herzog & de Meuren, Basel (CH)
Opdrachtgever:
Elbphilharmonie Bau KG
Eigenaar:
Stad Hamburg
Fotos:
elbphilharmonie.de, Maxim Schulz, Thies Raetzke, Michael Zapf

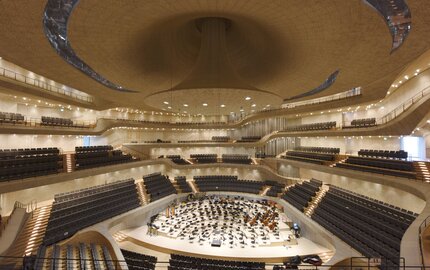

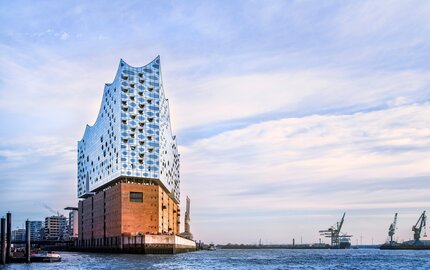

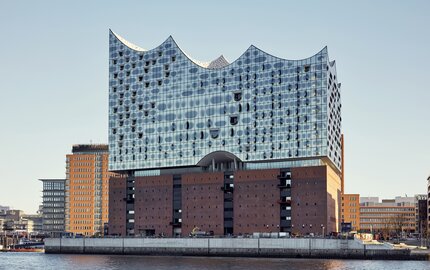

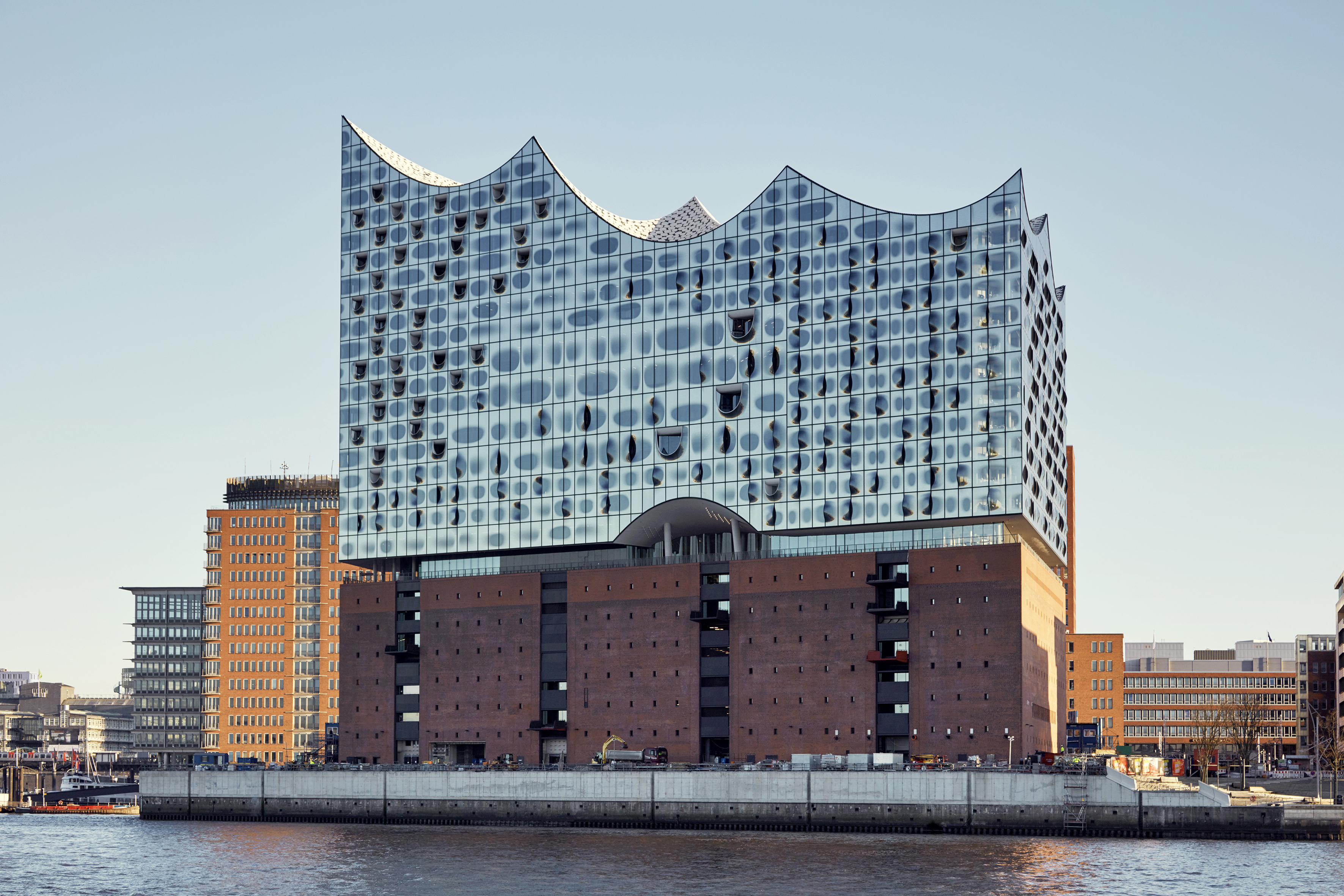

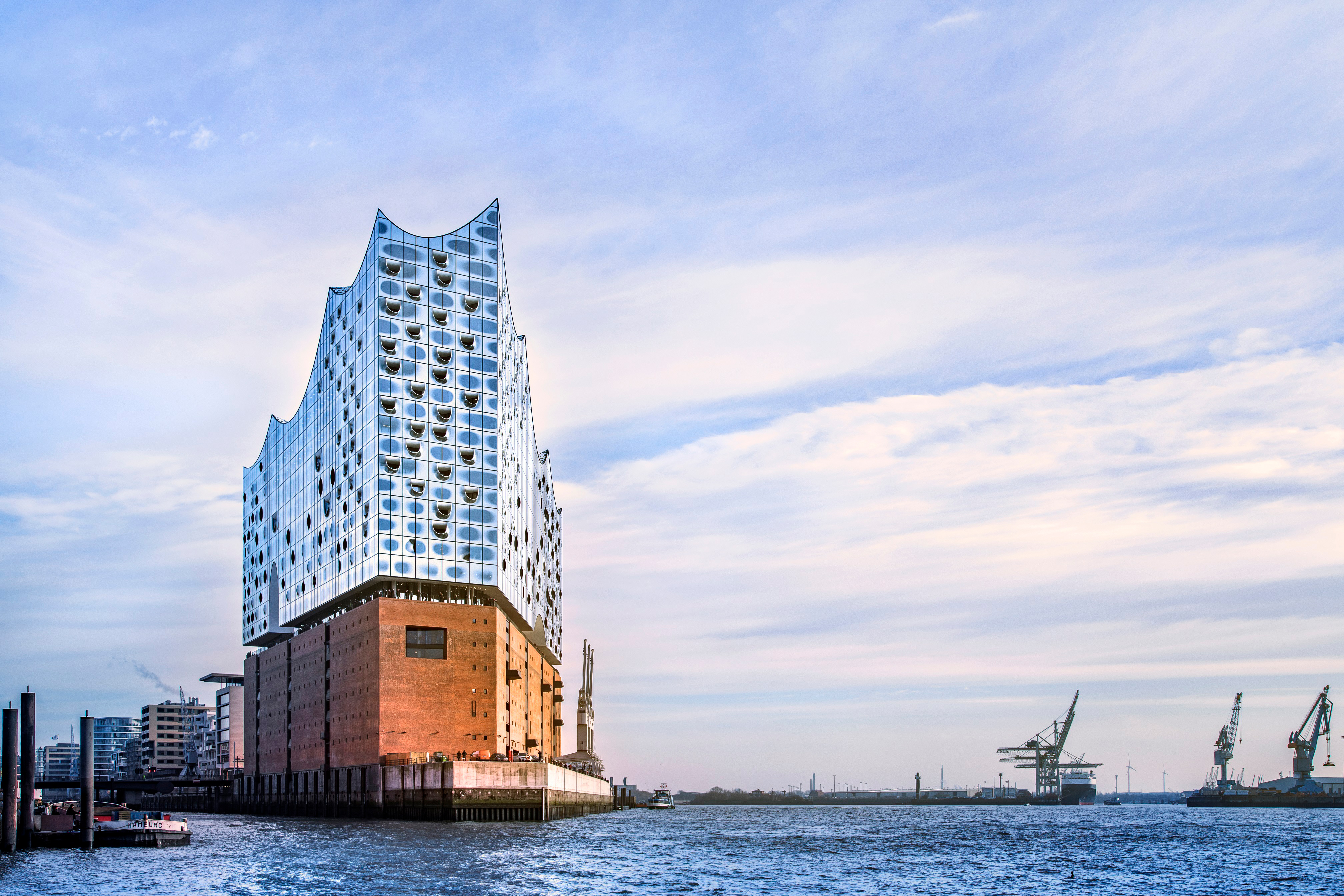

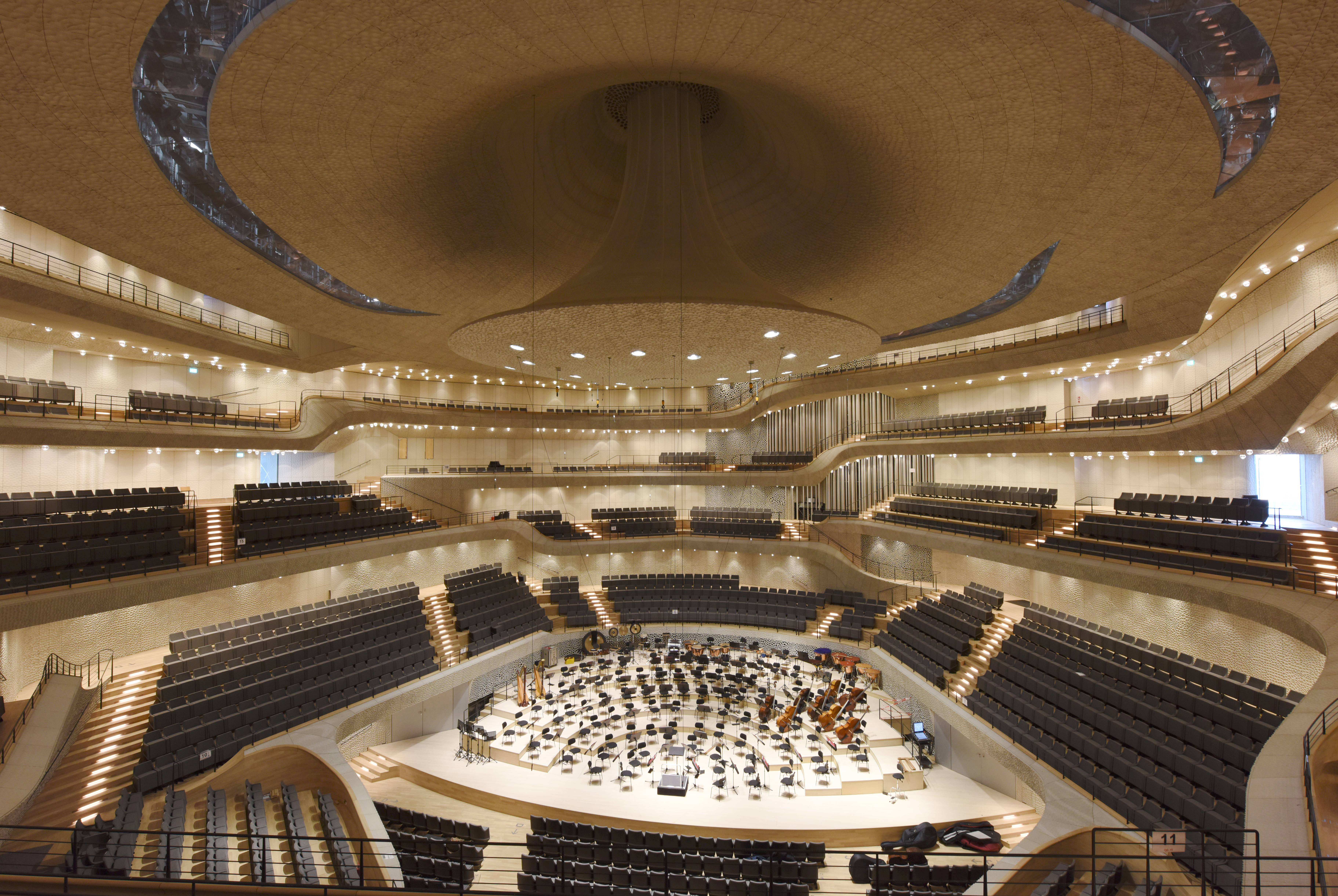

Het nieuwe culturele hoogstandje van Hamburg op de westpunt van HafenCity inspireert door het samenspel van het voormalige pakhuis Kaispeicher A met de daarop ontstane glazen nieuwbouw, waarvan het gewelfde daklandschap tot wel 110 meter hoog de lucht insteekt. Op een totale bruto-oppervlakte van ongeveer 125.000 m² bevinden zich drie concertzalen, een hotel met 250 kamers evenals 45 exclusieve eigendomswoningen. De Plaza, een tussen Kaispeicher en de glazen opbouw gelegen, voor publiek toegankelijk uitzichtsplatform, biedt een indrukwekkend uitzicht op stad en haven.
Deze centrale ontmoetingsplek van het door het Zwitserse archictectuurbureau Herzog & de Meuron ontworpen complex is bereikbaar via een 82 meter lange, naar boven gewelfde roltrap. Bovendien is het concertgebouw toegankelijk gemaakt via liften en in totaal elf trappenhuizen. Een rookwerend druksysteem zorgt ervoor dat de vluchtwegen bij brand betrouwbaar rookvrij worden gehouden. Een belangrijk bestanddeel zijn hier de meer dan 200 EK90 ontrokingskleppen van de fabrikant uit Weener.
Ongestoord muziekgenot met een zeer hoge mate van brandveiligheid garanderen bovendien meer dan 1000 brandkleppen van het type FK90 of FR90, beide serie 92. De ronde en rechthoekige afsluitsystemen werden onder andere in metal-studwanden met glijdende vloeraansluiting toegepast. Voor dit doel leverde de fabrikant de producten met in de fabriek voorgemonteerde inbouwramen van calciumsilicaat, die snel en eenvoudig direct onder de vloer kunnen worden gemonteerd. Daarbij worden de ramen zodanig bevestigd dat ze bij vloerverlagingen tot 40 mm samen met de daarboven gelegen massieve vloer op en neer bewegen.
Speciale technische oplossingen op het gebied van brandbeveiliging waren ook nodig in de hotel- en woongedeeltes van de Elbphilharmonie. Hier kon de door de architect gewenste ruimtehoogte alleen met zeer vlakke tussenvloeren worden gerealiseerd. Zodoende waren afsluitsystemen met zeer geringe bouwhoogtes noodzakelijk. Daarom gebruikten de verantwoordelijke personen in de tussenvloeren een groot aantal brandkleppen van het type FK90K, serie 92. Dit uiterst compacte model met een behuizing van calciumsilicaat werd speciaal ontwikkeld voor krappe inbouwomstandigheden en kan direct op aangrenzende wanden of vloeren worden bevestigd. De noodzakelijke minimale afmeting tussen de vloeren bedraagt daarbij slechts 145 mm.
