VK2 Volumenstromregler
Volumenstromregler & Volumenstrombegrenzer

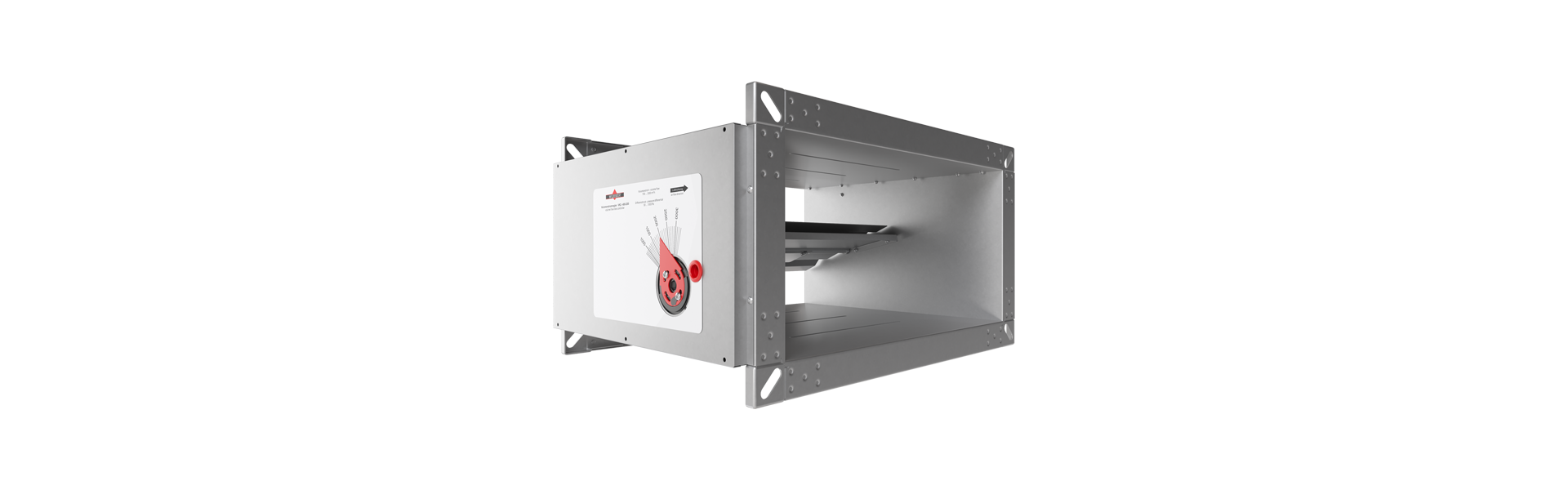

VK2 Volumenstromregler

Mechanische konstante Volumenstromregler VK2 für den Einsatz in eckigen Luftleitungen für Zuluft- und Abluftanwendungen. Sie halten den eingestellten Volumenstrom selbsttätig bei hoher Regelgenauigkeit konstant. Der Volumenstromsollwert kann werkseitig voreingestellt werden. Optional erhältliche Dämmschalen bewirken thermische Isolierung und Verringerung der Schallabstrahlung.

Technische Details

  • Geeignet zur Regelung konstanter Volumenströme für Zuluft- und Abluftanwendungen
  • Sehr hohe Regelgenauigkeit
  • Voreinstellung des Volumenstromsollwerts möglich
  • Manuelle oder motorische Einstellung verfügbar
  • Lageunabhängig einsetzbar
  • Konstruktiv Wartungsfrei
  • Umwelt-Produktdeklaration (EPD)
  • Hygienezertifikat

Deklarationen & Nachweise

Umwelt-Produktdeklaration (EPD)
Hygienezertifikat

Produktinformationen

Mechanische Volumenstromregler VK2 eignen sich für die konstante Regelung von Zuluft und Abluft in raumlufttechnischen Anlagen.  Das eckige Gehäuse mit den Nenngrößen von 200 mm x 100 mm bis 600 mm x 300 mm (B x H) und die Regelmechanik bestehen aus verzinktem Stahlblech. VK2 Volumenstromregler sind wartungsfrei und arbeiten lageunabhängig.

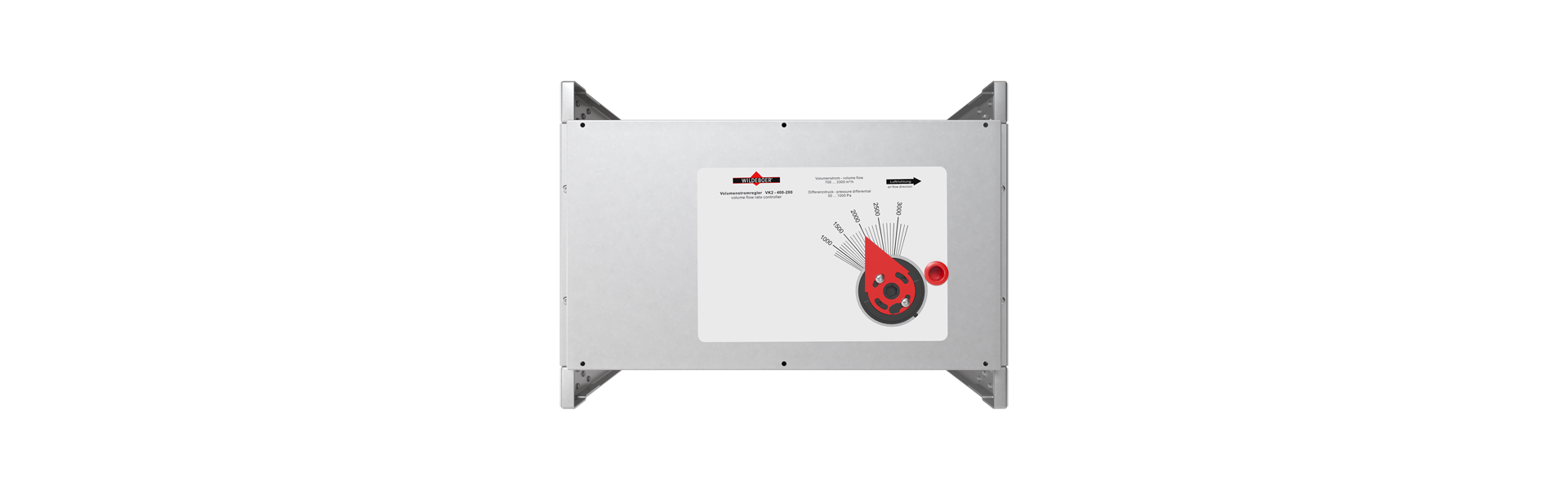

Einstellung Volumenstromregler VK2

Der Volumenstromsollwert wird mittels Stelleinrichtung über Drehzeiger und Skala vorgegeben. Die Einstellung des Volumenstroms erfolgt manuell über eine Arretierung oder alternativ motorisch.

Regelgenauigkeit und Volumenstrombereich

Die Volumenstromregler VK2 arbeiten ohne Fremdenergie. Sie halten den eingestellten Volumenstrom selbsttätig konstant bei sehr hoher Regelgenauigkeit im angegebenen Druckbereich mit etwa ±5% bis ±15% Abweichung vom Volumenstromsollwert. Der Volumenstrombereich liegt zwischen Vmin=200 m³/h bis Vmax= 7.000 m³/h, der Druckbereich zwischen 50 Pa und 1.000 Pa.

Produktkennzeichnungen

VK2 Volumenstromregler verfügen über ein Hygienezertifikat eines unabhängigen Prüfinstitut und eine Umwelt-Produktdeklaration (EPD).

Optionen

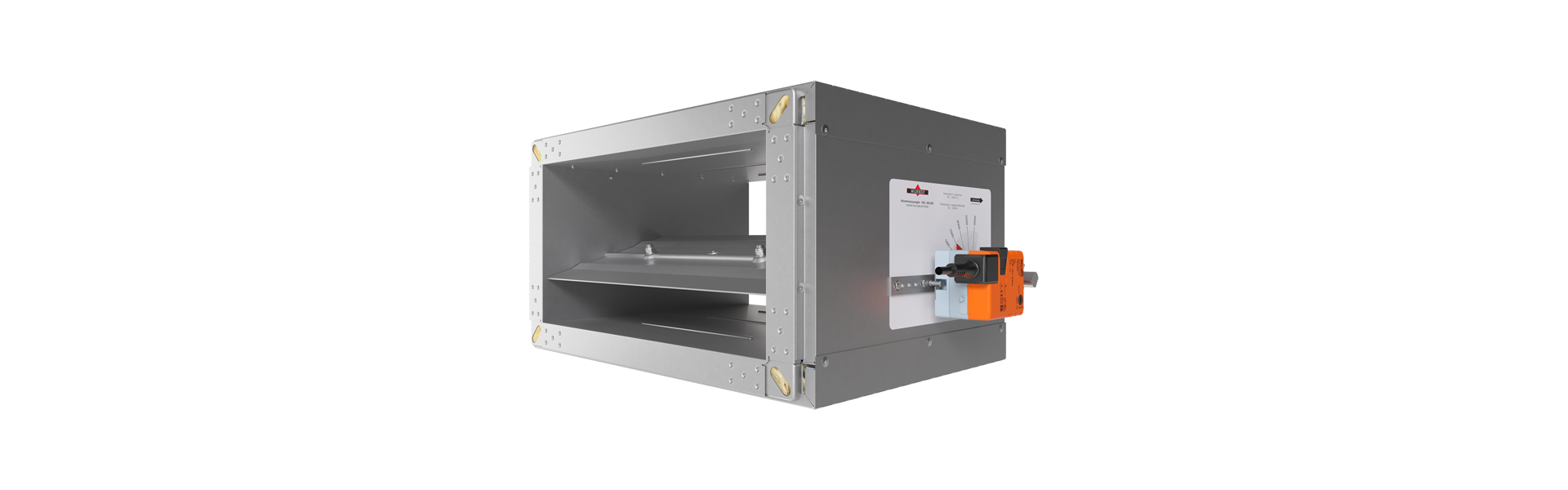

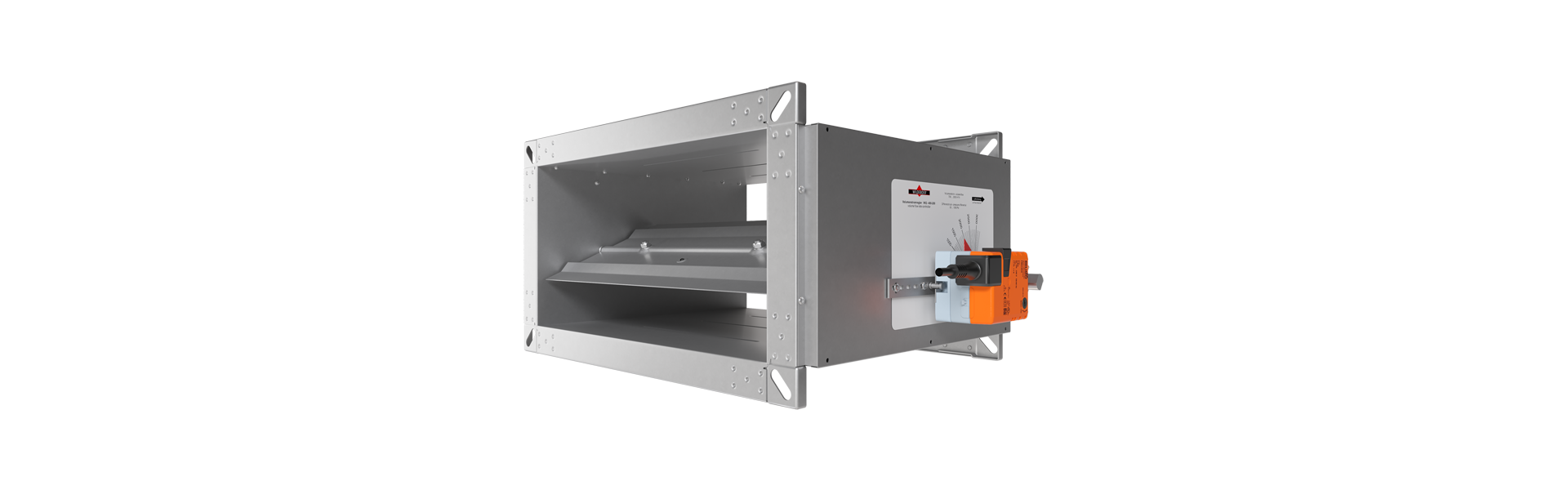

  • Motorische Einstellung des Volumenstromsollwerts. Je nach gewähltem Antrieb sind zwei Sollwerte oder beliebige Zwischenwerte möglich.

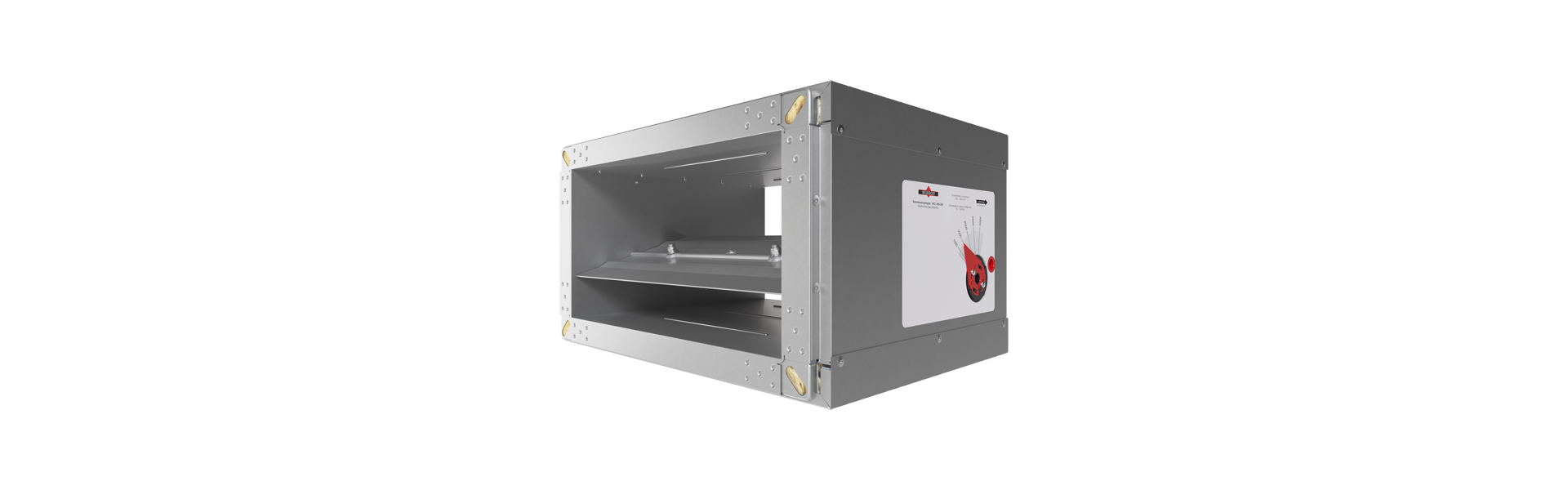

  • Dämmschalen sorgen für thermische Isolierung und Verringerung der Schallabstrahlung.
  • SKB-V Kanalschalldämpfer, Länge 1500 mm

Technische Spezifikationen

Breite
  • 200 mm
  • 300 mm
  • 400 mm
  • 500 mm
  • 600 mm
Höhe
  • 100 mm
  • 150 mm
  • 200 mm
  • 250 mm
  • 300 mm
Dämmschale
  • Ohne Dämmschale
  • Mit Dämmschale

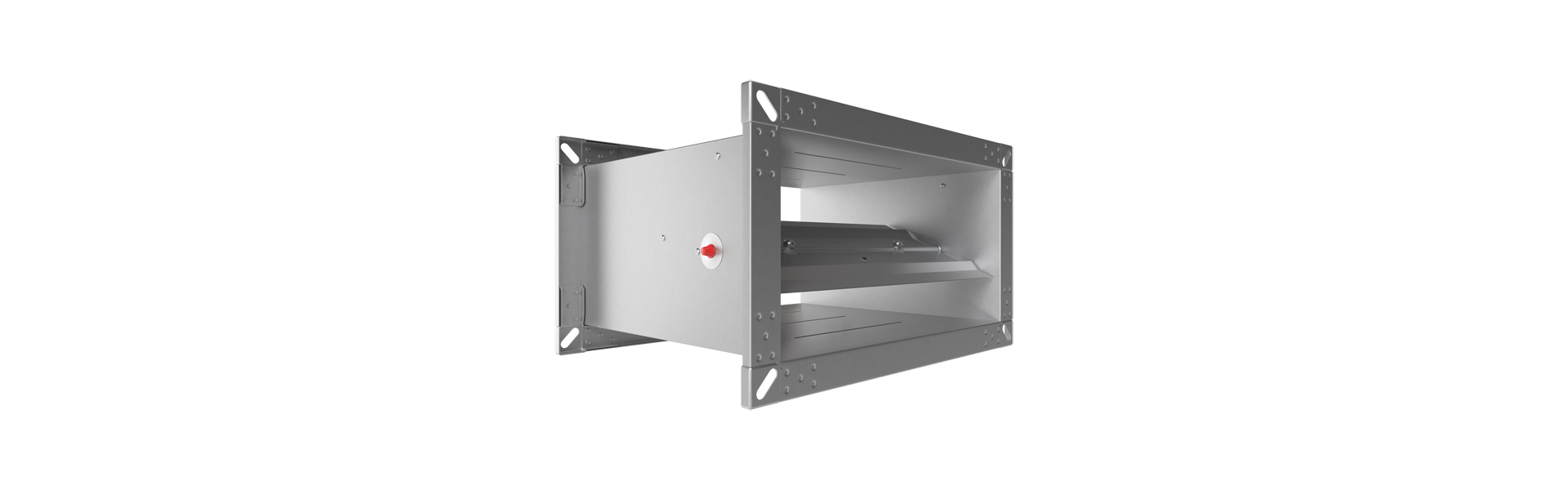

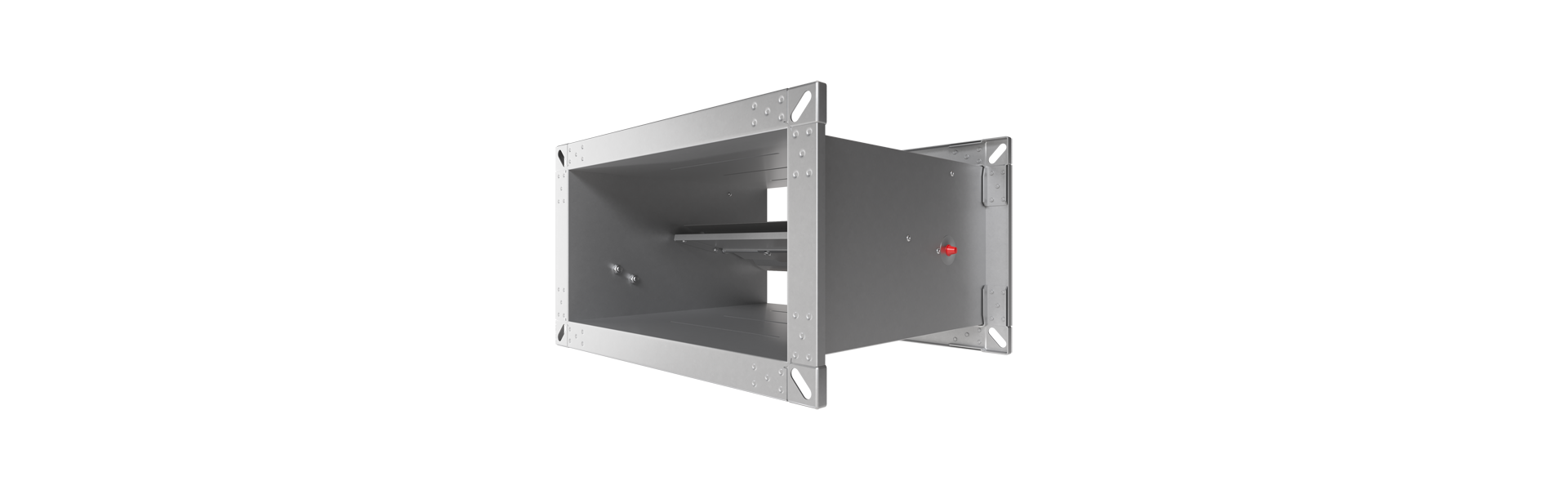

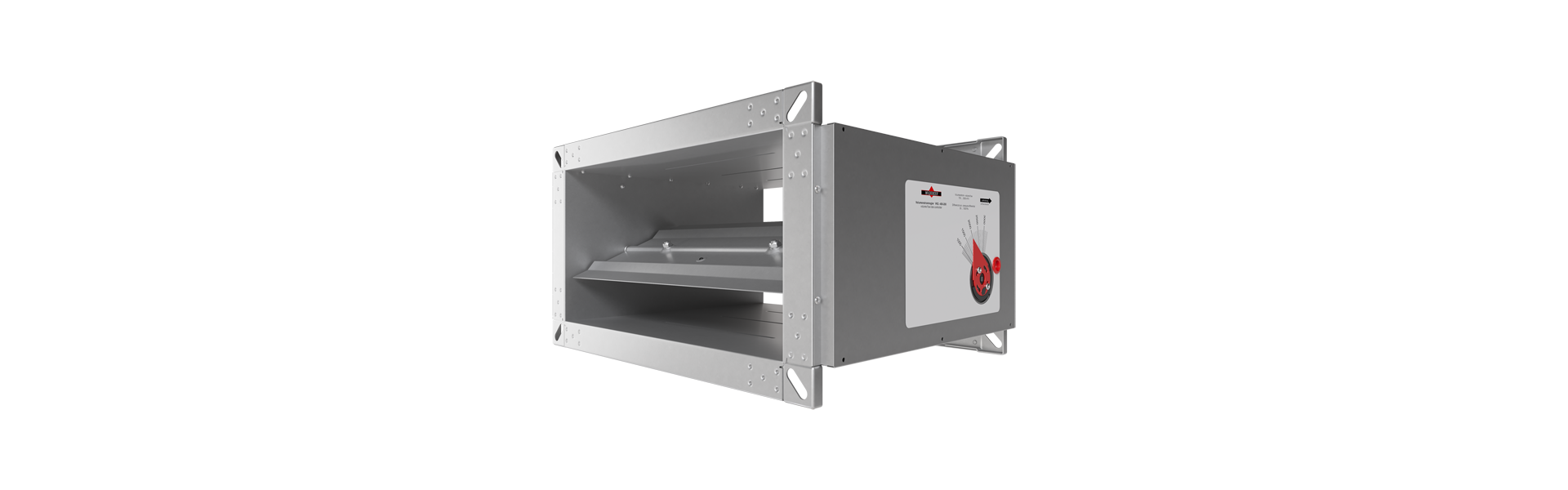

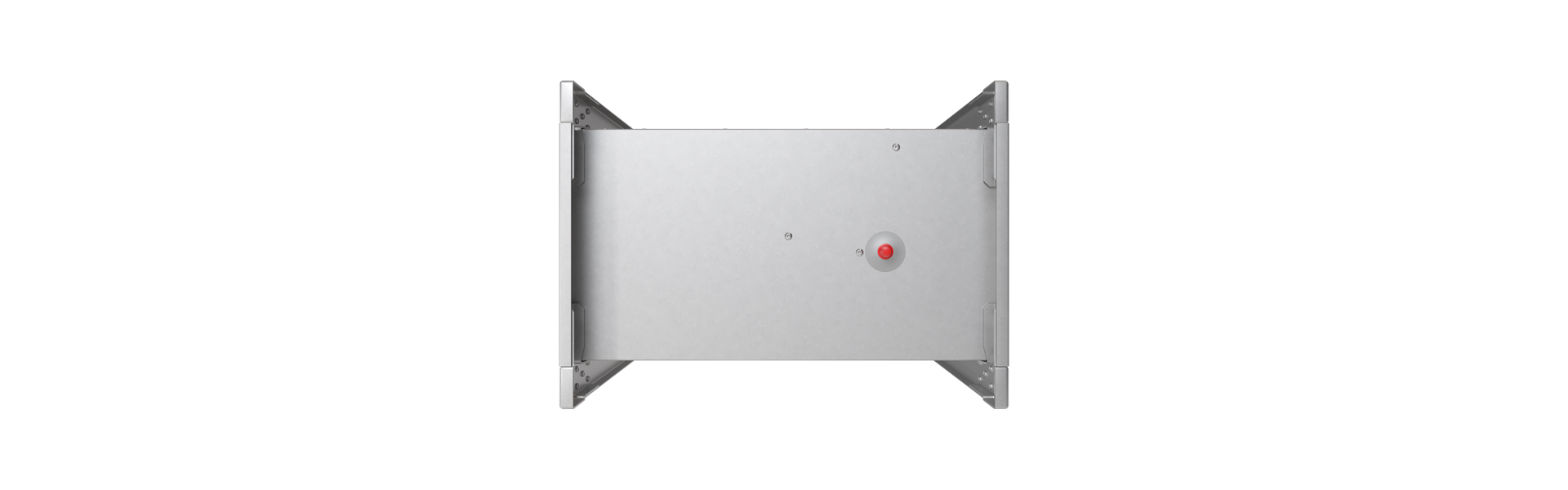

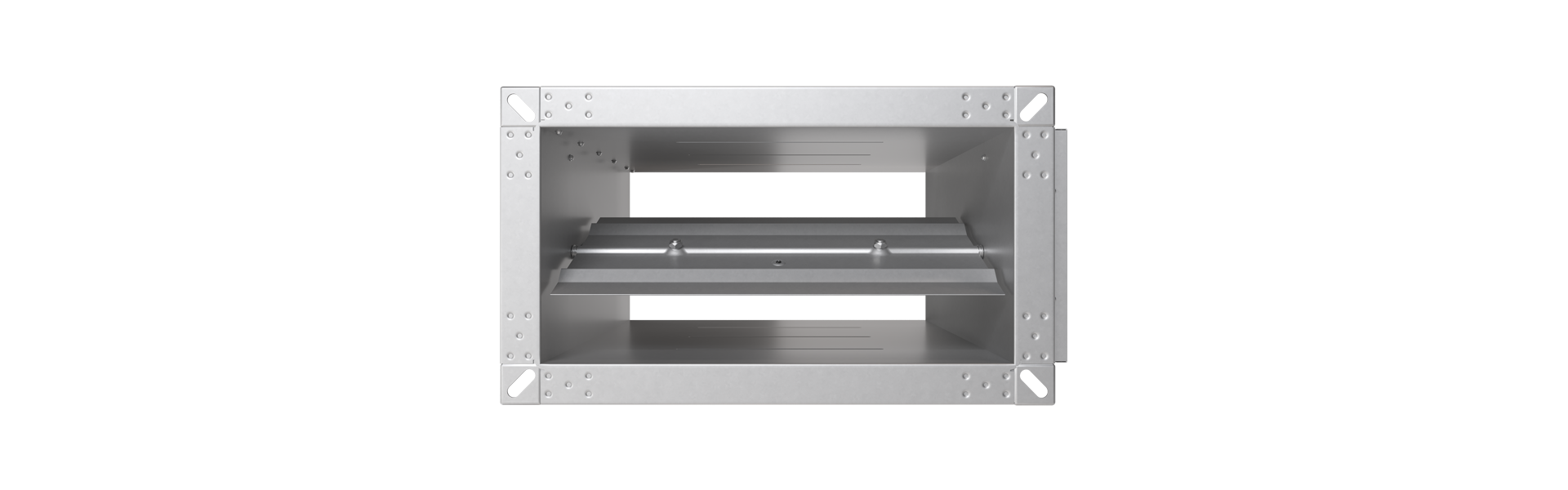

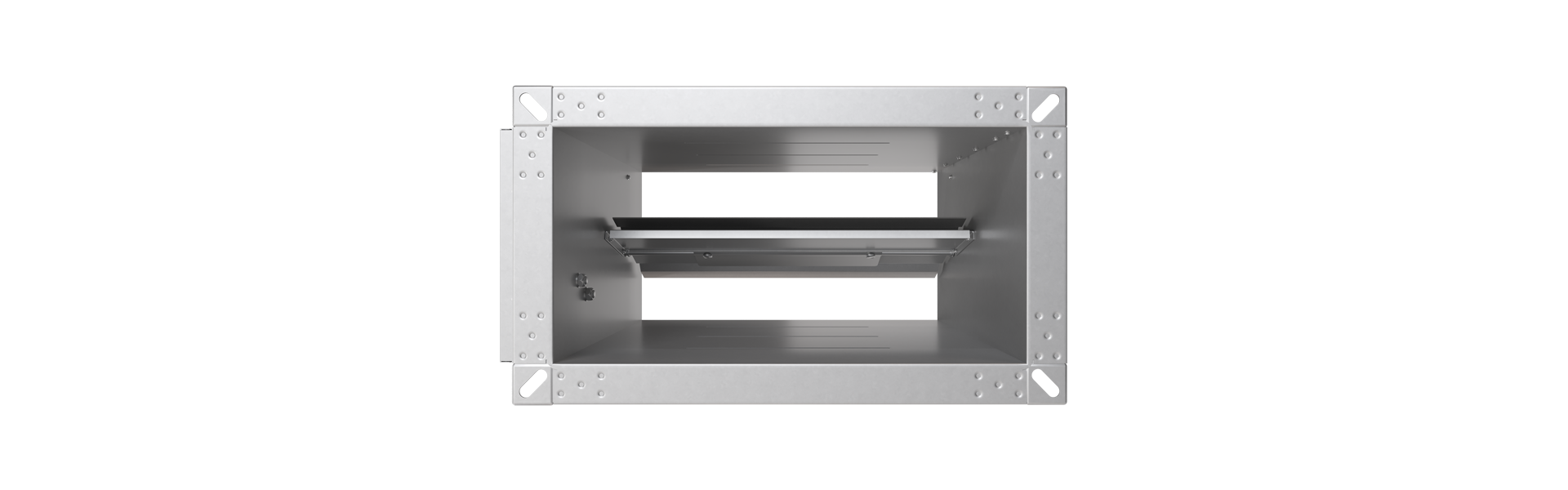

Produktbilder

Medien & Downloads

Anwenderhandbuch VK2 Volumenstromregler (2020-12)
PDF 1MB
Umwelt-Produktdeklaration (EPD) VKE1 und VK2 Volumenstromregler (2021-11)
PDF 998KB
Hygienezertifikat VK2 Volumenstromregler (2020-07)
PDF 55KB
Hygienehinweise Desinfektion (2014-08)
PDF 25KB

Ausschreibungstext

Über den folgenden Link können Sie den Ausschreibungstext zu diesem Produkt herunterladen. Neben den gängigen Formaten PDF oder DOC sind auch die Formate GAEB 90, ÖNORM oder DATANORM 5 möglich.
