VR1 Volumenstromregler
Volumenstromregler & Volumenstrombegrenzer

VR1 Volumenstromregler

Mechanische Volumenstromregler VR1 regeln Zuluft und Abluft in runden Luftleitungen von raumlufttechnischen Anlagen. Sie lassen sich manuell einstellen, arbeiten ohne Fremdenergie und halten den eingestellten Volumenstrom selbsttätig bei höchster Regelgenauigkeit konstant. VR1 Volumenstromregler sind wartungsfrei sowie lageunabhängig einbaubar. Die optionale verfügbare Dämmschale verringert die Schallabstrahlung.

Technische Details

  • Hohe Regelgenauigkeit
  • Wartungsfrei und lageunabhängig
  • Vor Ort einstellbar
  • Geeignet für Zuluft und Abluft in raumlufttechnischen Anlagen
  • Geeignet für konstante Volumenströme
  • Umwelt-Produktdeklaration (EPD)
  • Hygienezertifikat

Deklarationen & Nachweise

Umwelt-Produktdeklaration (EPD)
Hygienezertifikat

Produktinformationen

Der mechanische Volumenstromregler VR1 eignet sich für die Regelung von Zuluft und Abluft in Luftleitungen raumlufttechnischer Anlagen. Das runde Gehäuse, mit den Nenngrößen von DN 80 bis DN 315 sowie die Regelmechanik bestehen aus verzinktem Stahlblech.

Einstellung Volumenstromregler VR1

Über eine Stelleinrichtung mit Drehzeiger und Skala wird der Volumenstromsollwert vorgegeben. Die Einstellung des Volumenstroms kann einhändig manuell mit Arretierung oder optional auch motorisch erfolgen.

Sie können den Volumenstromsollwert werkseitig voreingestellt bestellen, ihn bei der Grundausführung des VR1 aber jederzeit ebenfalls manuell ändern

Regelgenauigkeit und Volumenstrombereich

Der Volumenstrombereich liegt zwischen Vmin= 50 m³/h bis Vmax= 3.100 m³/h, der Druckbereich zwischen 50 Pa und 1.000 Pa. Der mechanische Volumenstromregler VR1 arbeitet ohne Hilfsenergie und hält den eingestellten Volumenstrom bei variablen Drücken selbsttätig konstant im angegebenen Druckbereich. Die hohe Regelgenauigkeit erlaubt ausschließlich Abweichungen von etwa ±5 % bis ±10 %

Konstruktiv wartungsfrei

Wildeboer VR1 Volumenstromregler sind wartungsfrei und arbeiten lageunabhängig.

Produktkennzeichnungen

Der mechanische Volumenstromregler VR1 verfügt über ein Hygienezertifikat eines unabhängigen Prüfinstituts und weist eine Umwelt-Produktdeklaration (EPD) auf.

Optionen

  • Motorische Einstellung des Volumenstromsollwertes: Hilfsenergie wird benötigt; Einstelloption zweier Sollwerte und beliebiger Zwischenwerte
  • Dämmschale mindert die Schallabstrahlung nach außen; eignet sich für Regler mit motorischer und manueller Einstellung
  • SRC Rohrschalldämpfers mindert die Strömungsgeräusche in den Lüftungsleitungen; verfügbar in den Längen 600 mm und 900 mm

Technische Spezifikationen

Nenngröße
  • DN80
  • DN100
  • DN125
  • DN160
  • DN200
  • DN250
  • DN315
Dämmschale
  • Ohne Dämmschale
  • Mit Dämmschale
Lippendichtung
  • Ohne Lippendichtung
  • Mit Lippendichtung

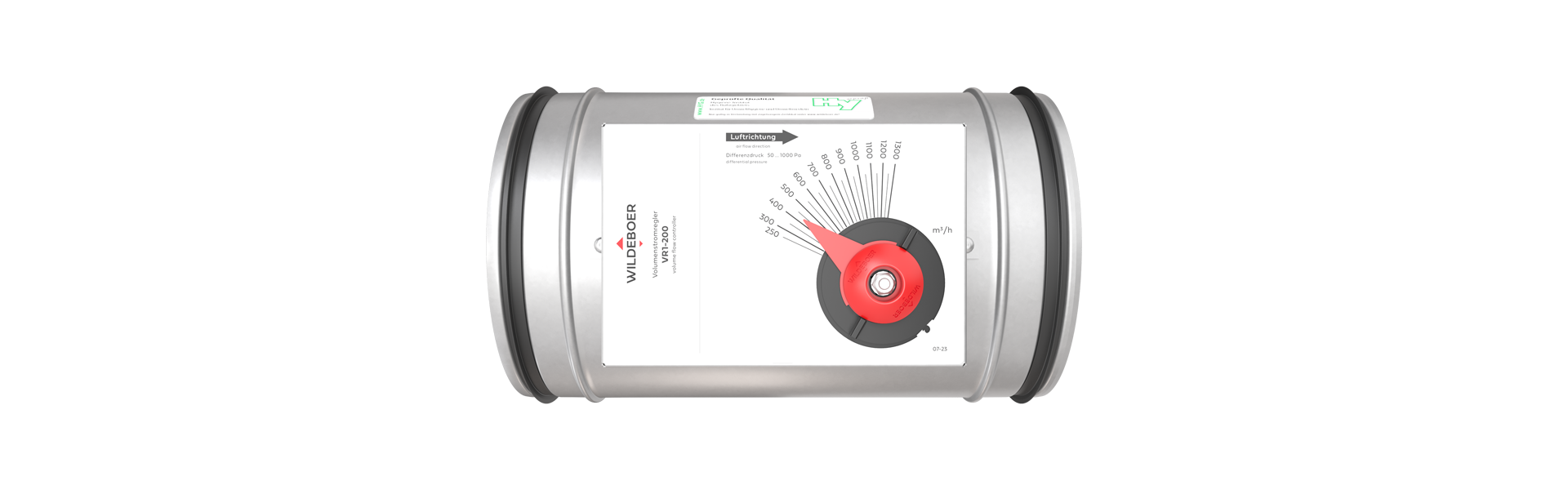

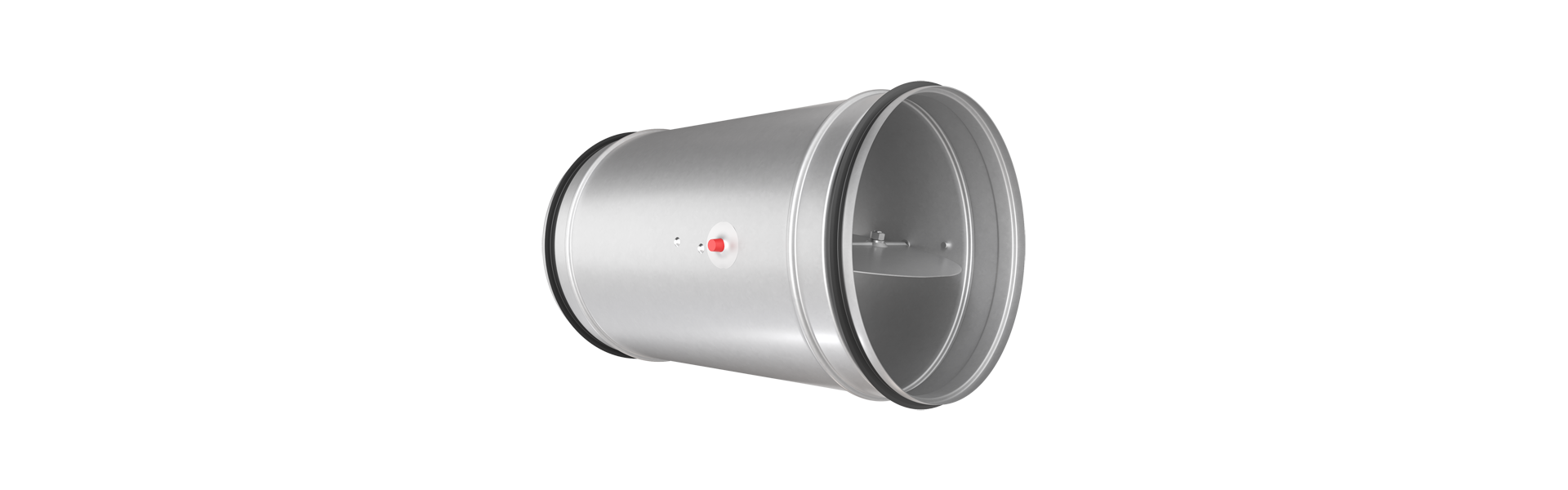

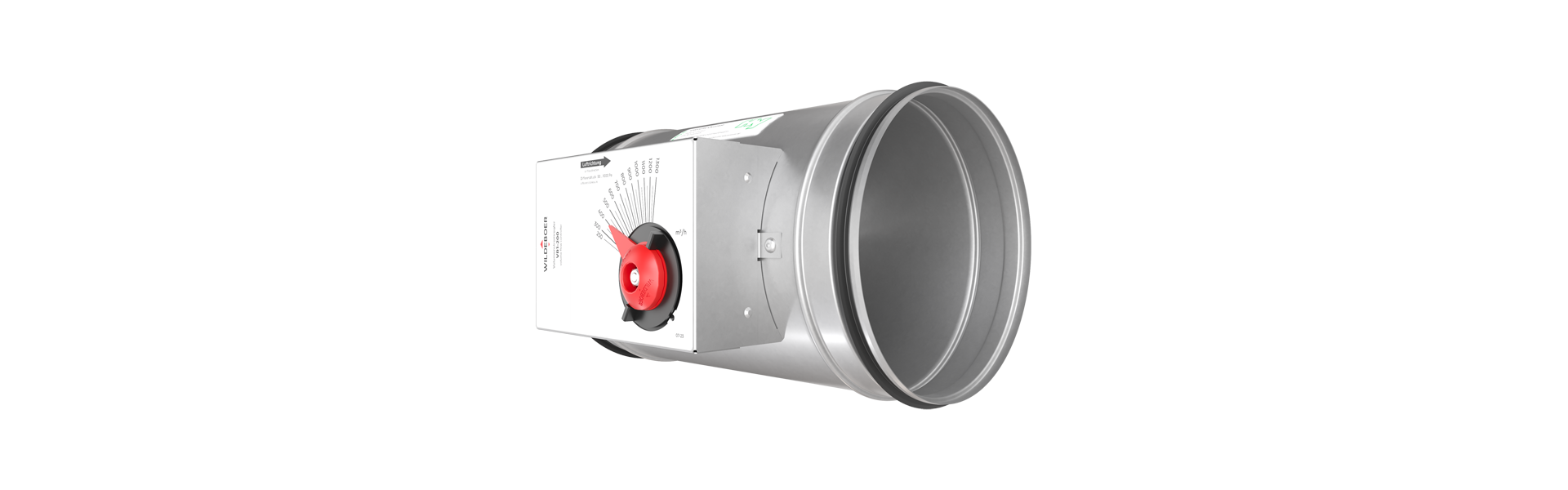

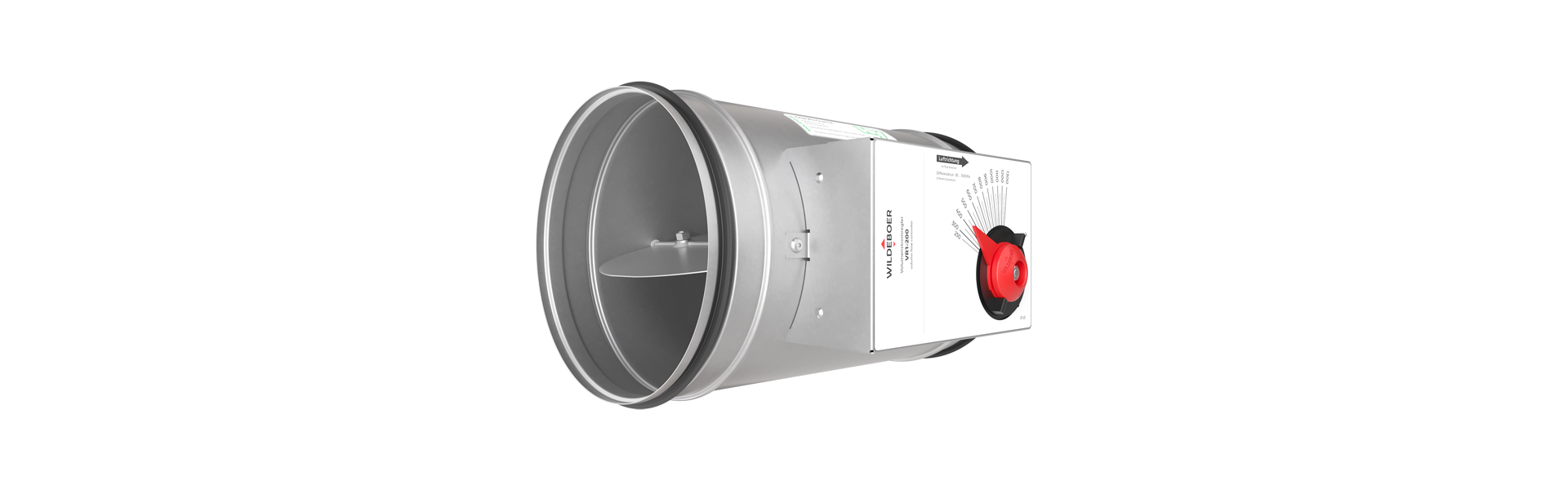

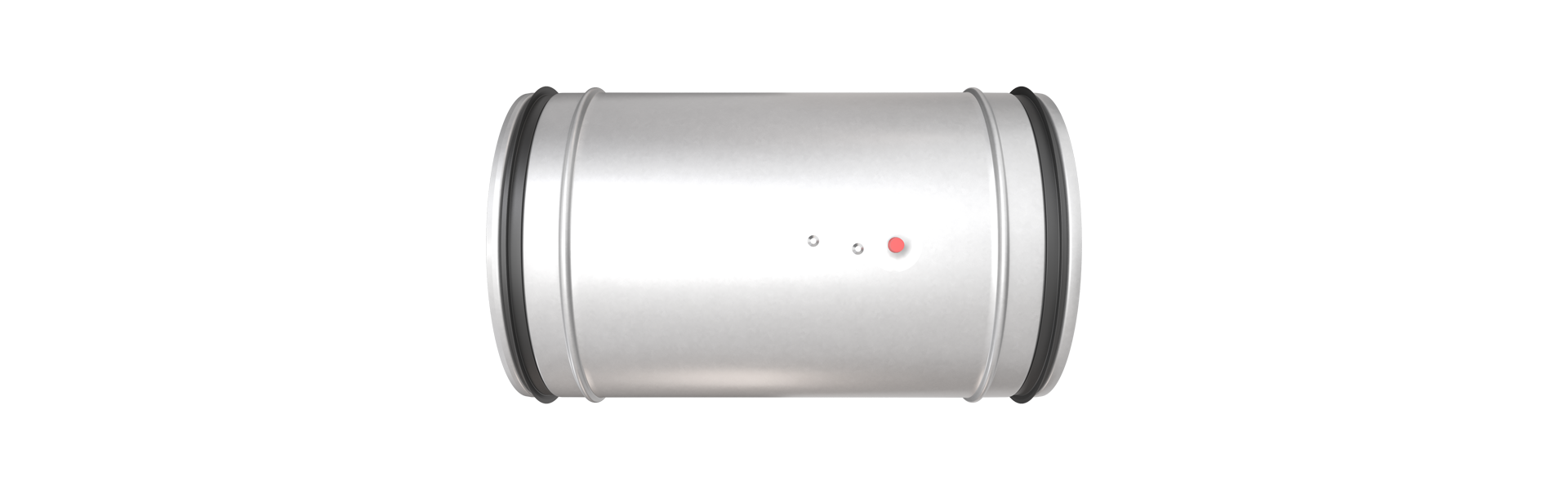

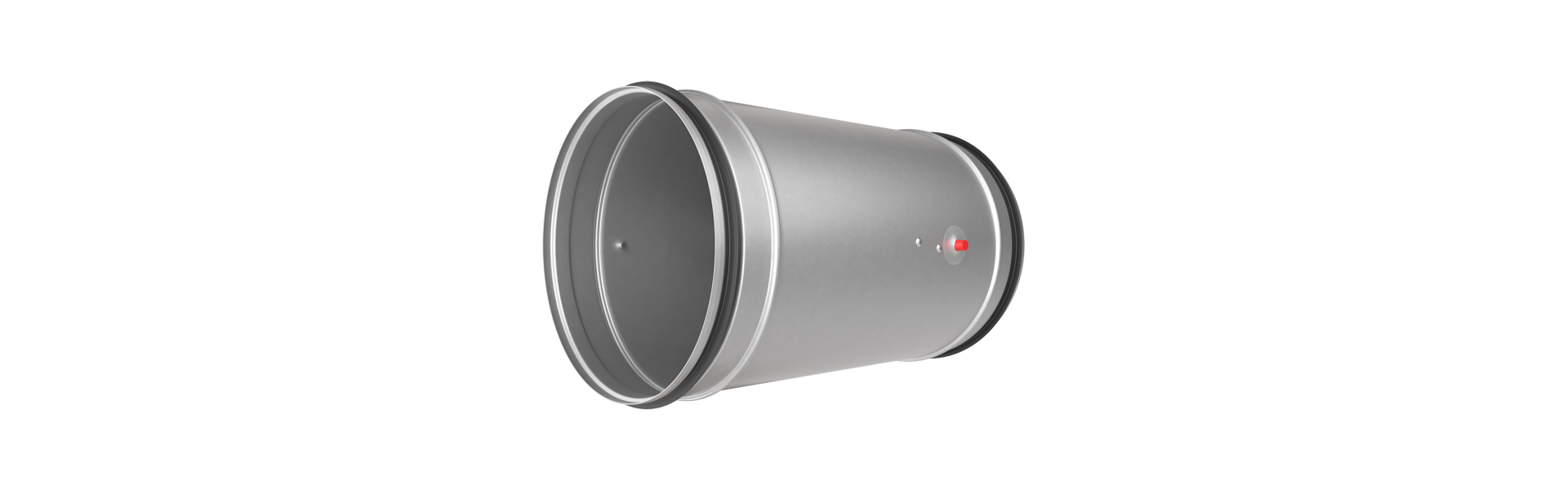

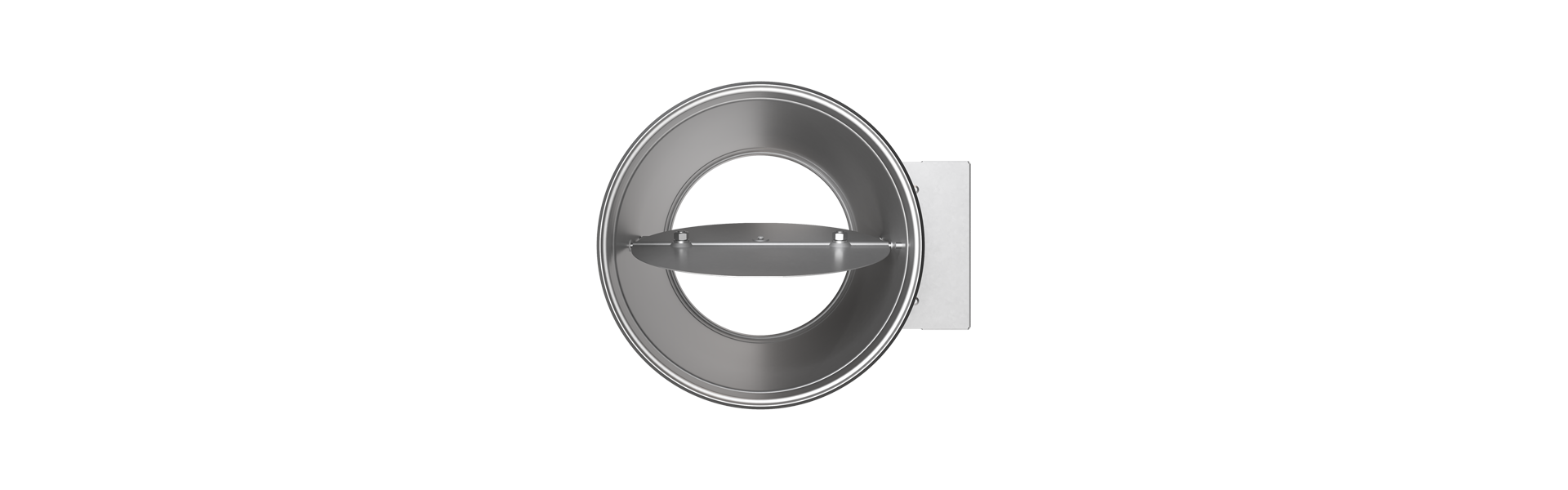

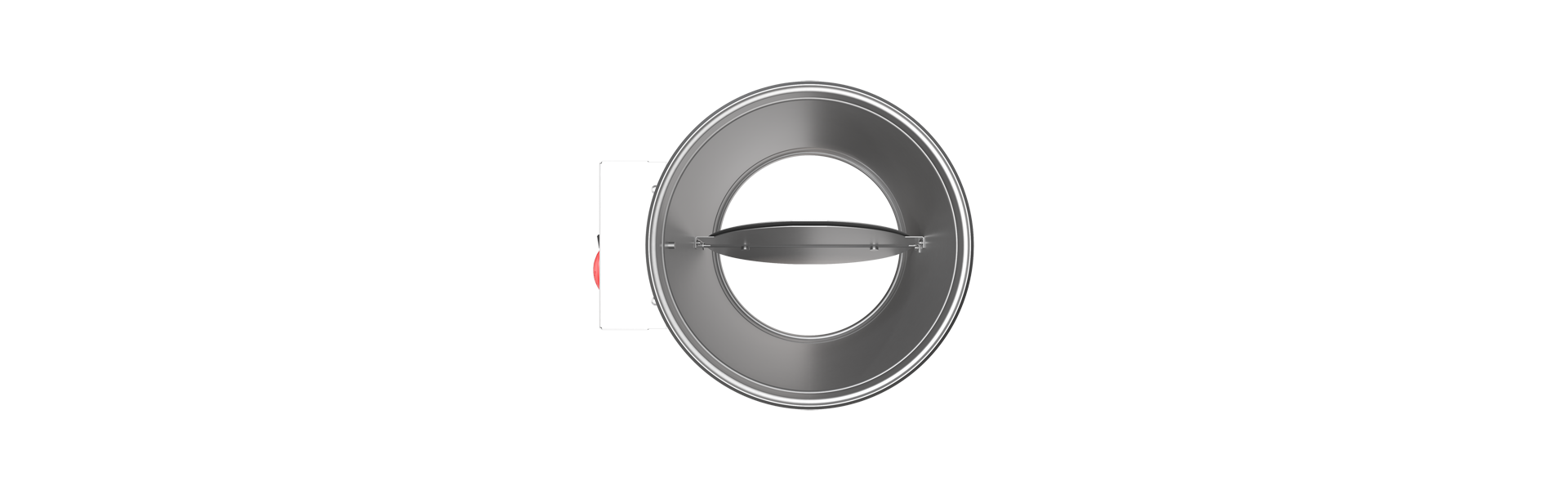

Produktbilder

Medien & Downloads

Anwenderhandbuch VR1 Volumenstromregler (2021-11)
PDF 3MB
Hygienezertifikat VR1 Volumenstromregler (2020-07)
PDF 55KB
Umwelt-Produktdeklaration (EPD) VRE1 und VR1 Volumenstromregler (2021-11)
PDF 1,018KB
Hygienehinweise Desinfektion (2014-08)
PDF 25KB

Ausschreibungstext

Über den folgenden Link können Sie den Ausschreibungstext zu diesem Produkt herunterladen. Neben den gängigen Formaten PDF oder DOC sind auch die Formate GAEB 90, ÖNORM oder DATANORM 5 möglich.
