JLS Kleppenregister
JLS-jaloeziekleppen zijn geschikt voor gebruik als luchtdichte regel- en afsluitkleppen. Ze zijn onderhoudsvrij en hebben een stromingsgunstige behuizingsgeometrie voor minimale drukverliezen. Vooral bij contraroterende werking vertonen de JLS jaloeziekleppen een minimale luchtlekkage via de klepbladen. De buitenliggende stangen zijn volledig omhuld. De flexibele maatvoering en de vorm van de klepbladen garanderen een optimale aanpassing aan ventilatiekanalen met minimale stromingsgeluiden.
Technische details
-
Regel- en afsluitkleppen voor luchtstromen in luchtbehandelingssystemen met minimale luchtlekkage.
-
Dichtheidsklassen volgens DIN EN 1751 Behuizing C; over de klepbladen worden klassen 2 en 4 bereikt.
-
Inbouw met horizontale en verticale klepbladstand mogelijk.
-
Volledig omkaste stangen voor klepbladkoppeling.
-
Klepbladkoppeling gelijklopend of contraroterend.
-
Constructief onderhoudsvrij.
-
Hygiënecertificaat.
Verklaringen en bewijzen
Productinformatie
De jaloeziekleppen JLS worden gebruikt als regel- en afsluitkleppen voor het regelen van luchthoeveelheden in toevoer- en afvoerkanalen met minimale luchtlekkage. Ze kunnen zeer flexibel worden ingebouwd met horizontale en verticale klepbladstand. Ook een meervoudige installatie boven of naast elkaar is eenvoudig te realiseren. Ze zijn onderhoudsvrij en hebben een bijzonder stromingsgunstige behuizingsgeometrie voor minimale drukverliezen.
Dichtheidsklassen jaloezieklep JLS
De behuizing met klasse C en de klepbladen als afsluitklep met klasse 2 gelijklopend en klasse 4 contraroterend volgens DIN EN 1751 maken het afsluiten van het luchtkanaal met de grootst mogelijke betrouwbaarheid en minimale luchtlekkage mogelijk.
Holle klepbladen, koppelstangen
De buitenliggende stangen zijn volledig omhuld. Het zeer flexibele maatspectrum en de elliptische klepbladen bieden een optimale aanpassing aan luchtkanalen met bijzonder weinig stromingsgeluiden. De contouren van de stromingsgunstig gevormde holle lamellen lopen vloeiend over in de elastische afdichtingen aan de voorkant.
Opbouw JLS jaloezieklep
De jaloezieklep is verkrijgbaar in breedtes van 200 mm t/m 1.200 mm met een raster van 1 mm en in hoogtes van 100 mm t/m 1.500 mm met een raster van 5 mm. De behuizingsframes zijn 120 mm diep en hebben afgeschuinde aansluitflenzen. De zeer robuuste aandrijf- en lagerassen van de jaloezieklep zijn gemaakt van roestvrij staal en worden opgenomen door kunststof lagers.
Standaanwijzer
JLS jaloeziekleppen hebben een externe standaanwijzer.
Aandrijvingen
De aandrijvingen voor de jaloezieklep JLS zijn verkrijgbaar met de volgende eigenschappen:
- Open/dicht
- Modulerend
- Fail-safe
- Snellopend
Productmarkering
JLS-jaloeziekleppen zijn voorzien van een hygiënecertificaat van een onafhankelijk extern testinstituut.
Opties
- Uitrusting met één of twee hulpschakelaars
- Inbouwframe en contraflenzen van verzinkt plaatstaal
Technische specificaties
Niet alle genoemde variantwaarden zijn met elkaar te combineren. Gebruik onze Wildeboer configurator om eenvoudig de ontwerpmogelijkheden te controleren.
| Breedte |
|
| Hoogte |
|
| Looprichting lamellen |
|
| Bedieningsrichting veerretour |
|
| Eindschakelaar |
|
| Inbouwraam |
|
| Lagermaterial |
|

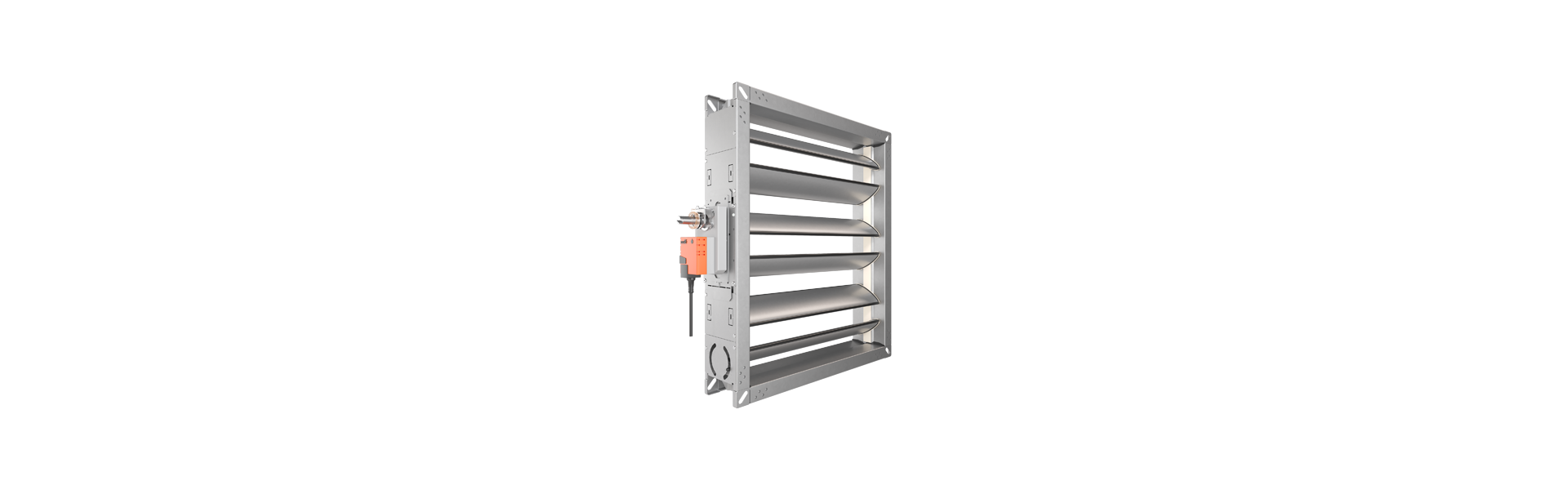

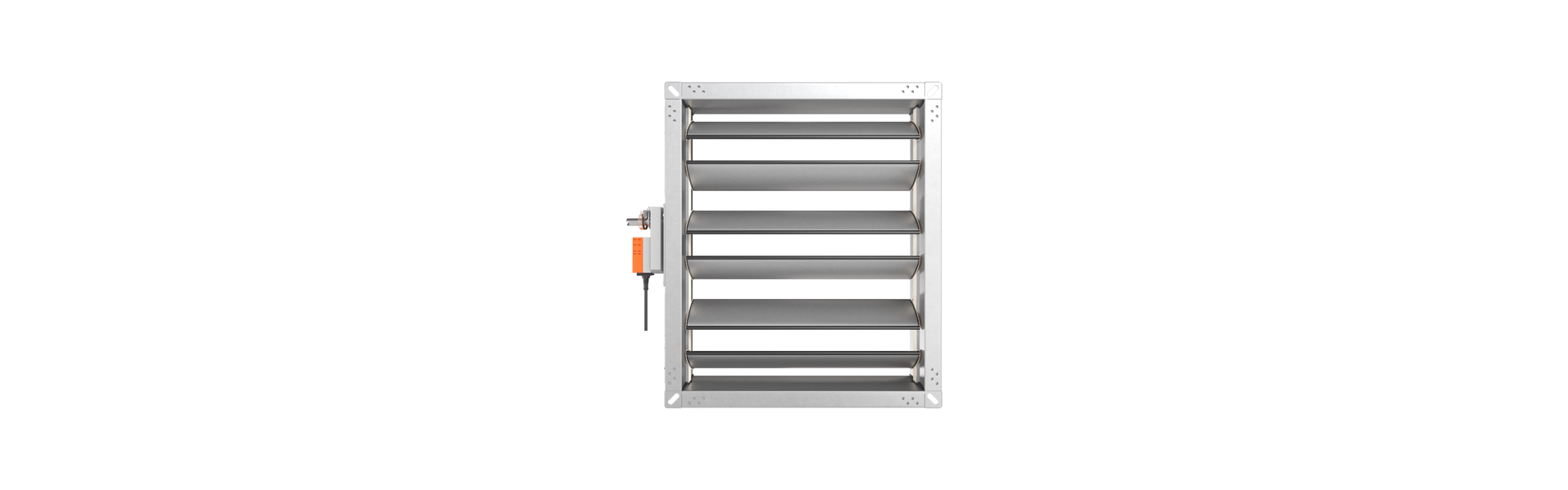

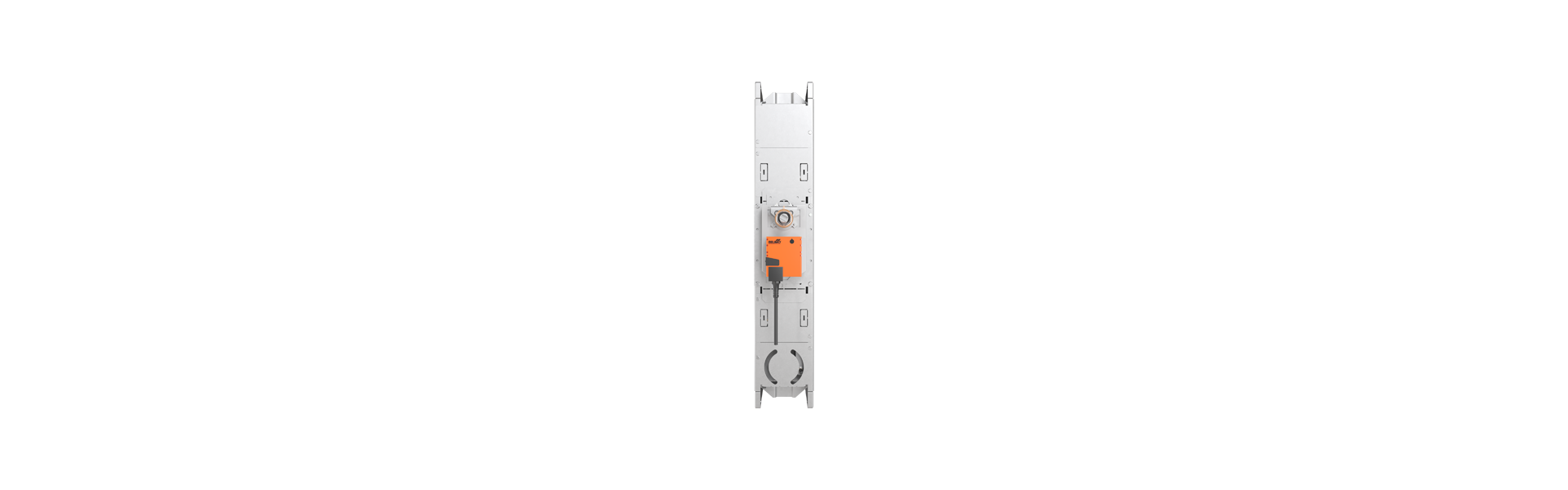

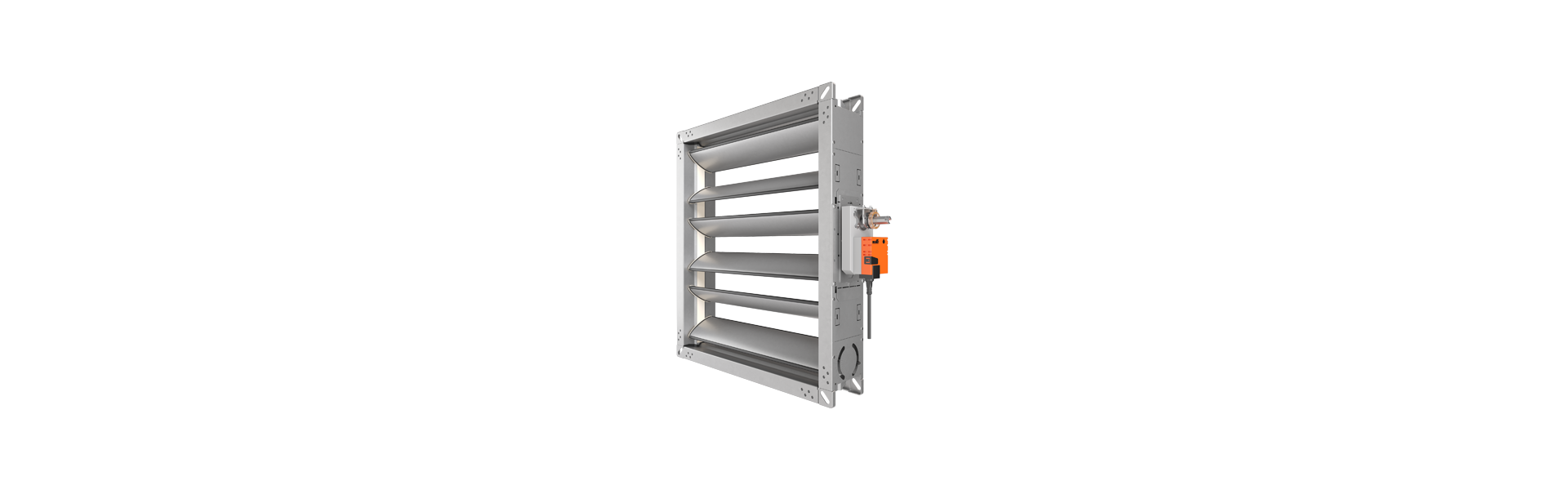

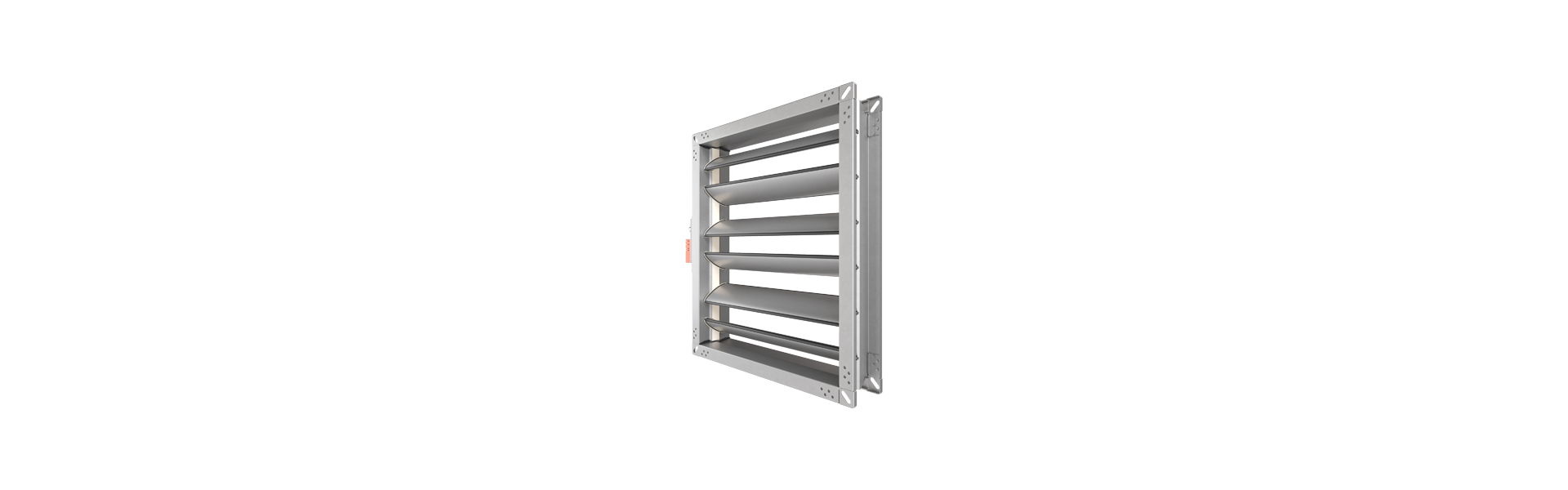

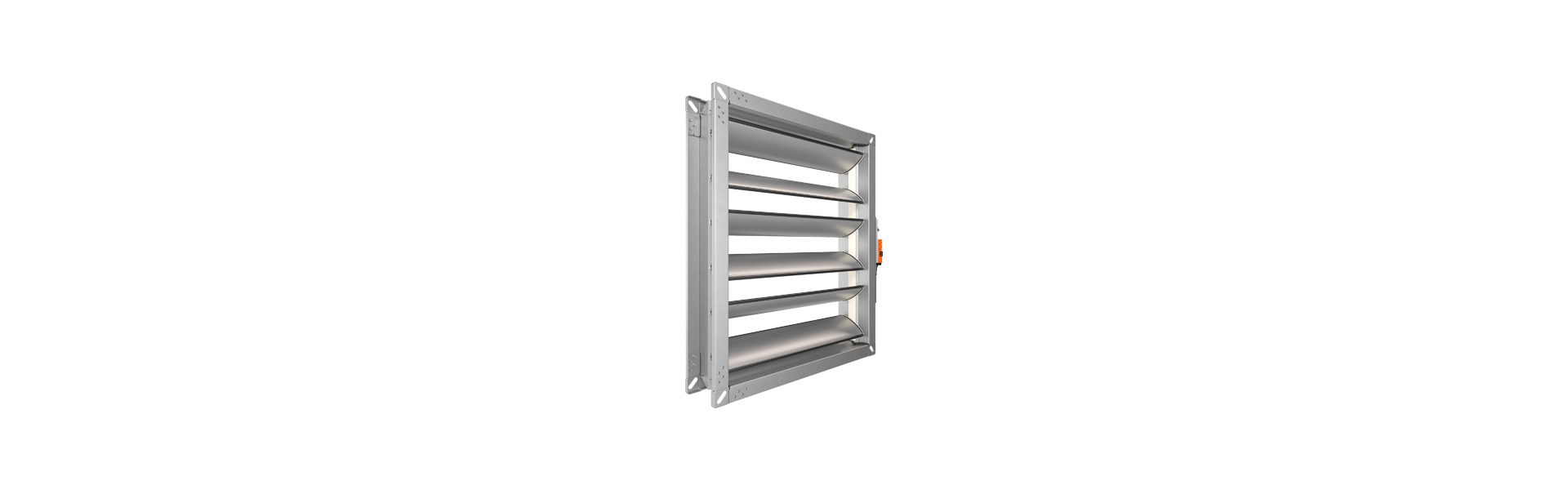

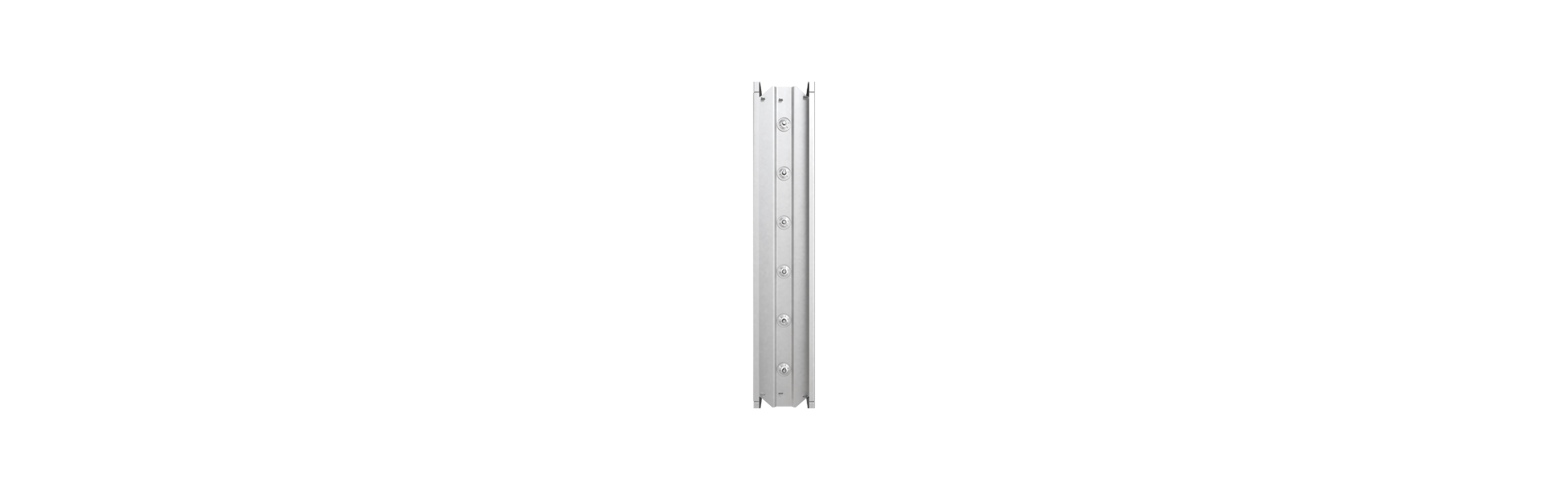

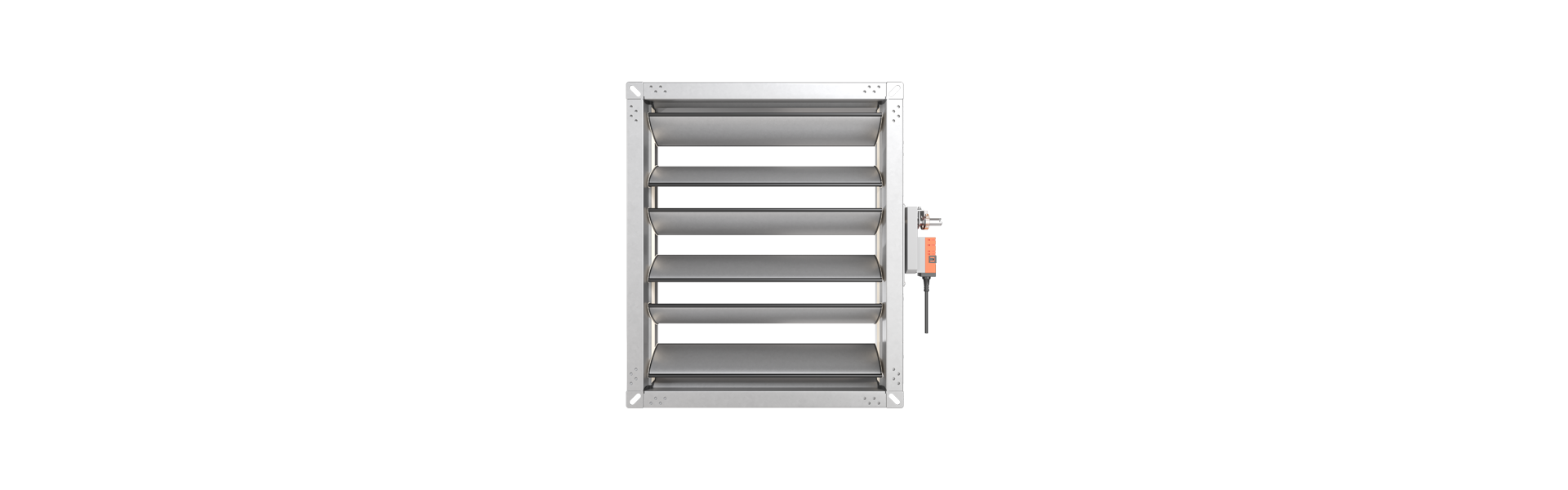

Product afbeeldingen
