BS2-IO-01 IO-module
BS2 Busbesturing

BS2-IO-01 IO-modulen

De BS2-IO-01 in-/uitgangsmodule maakt het mogelijk om maximaal 8 externe sensoren en 8 externe actuatoren aan te sluiten in het Wildeboer Net. De module kan worden gebruikt voor sequentieel schakelen als onderdeel van gebouwbeheersystemen en kan bijvoorbeeld ventilatoren uitschakelen. Alle actuaties en functies kunnen op afstand worden bediend en ook handmatig via de drukknoppen in de IO-module.

Technische details

  • aansluiting van externe sensoren en actuators als onderdeel van het gebouwbeheersysteem
  • gebruik voor volgordeschakelingen in het Wildeboer-Net
  • activiteiten en functies worden op afstand bediend of met druktoetsen in de module

Productinformatie

Op de BS2-IO-1 modules kunnen tot 8 externe sensoren en actuatoren worden aangesloten.

Functionaliteit van de IO-module

De modules kunnen worden gebruikt voor sequentieel schakelen, bv. ventilatoren kunnen worden uitgeschakeld. Alle activeringen en functies kunnen op afstand en manueel worden uitgevoerd met de drukknoppen in de IO-module.

In het systeemoverzicht kunt u zien wat het Wildeboer-Net communicatiesysteem allemaal kan.

Eigenschappen:

  • Netaansluiting 230 V, 50 Hz met eurostekker en 1,5 m aansluitkabel.
  • Voedingseenheid voor de systeemelektronica. Vervangbare miniatuurzekering T 2,5 A aan de voorkant.
  • Kunststof behuizing 250 mm x 110 mm, 85 mm hoog. Beschermingsklasse II, beschermingsgraad IP40.
  • LED's voor weergave van bedrijfsgegevens.
  • Drukknop voor handmatige bediening.
  • Modules slaan gegevens permanent op, zelfs bij stroomuitval.
    Real-time klok met schrikkeljaarcorrectie en zomer/wintertijdomschakeling.
  • Initiële oplaadtijd van de buffercondensator 30 minuten, ontladingstijd 31 dagen.
  • Galvanisch geïsoleerde CAN BUS-aansluitingen met plug-in schroefklemmen.
  • Datakabel: getwist paar 1 x 2 x 0,34 mm², 120 Ω, afgeschermd. Lengte tussen modules tot 100 m.
  • 8 galvanisch geïsoleerde ingangen (24 V DC) volgens EN 61131-2 (type 1) voor externe sensoren. Aansluitingen met plug-in schroefklemmen.
  • 8 galvanisch gescheiden uitgangen (24 V DC / 0,6 A) volgens EN 61131-2 voor externe actoren. Aansluitingen met insteekschroefklemmen.
  • 24 V DC voor de in- en uitgangen op locatie.

Product afbeeldingen

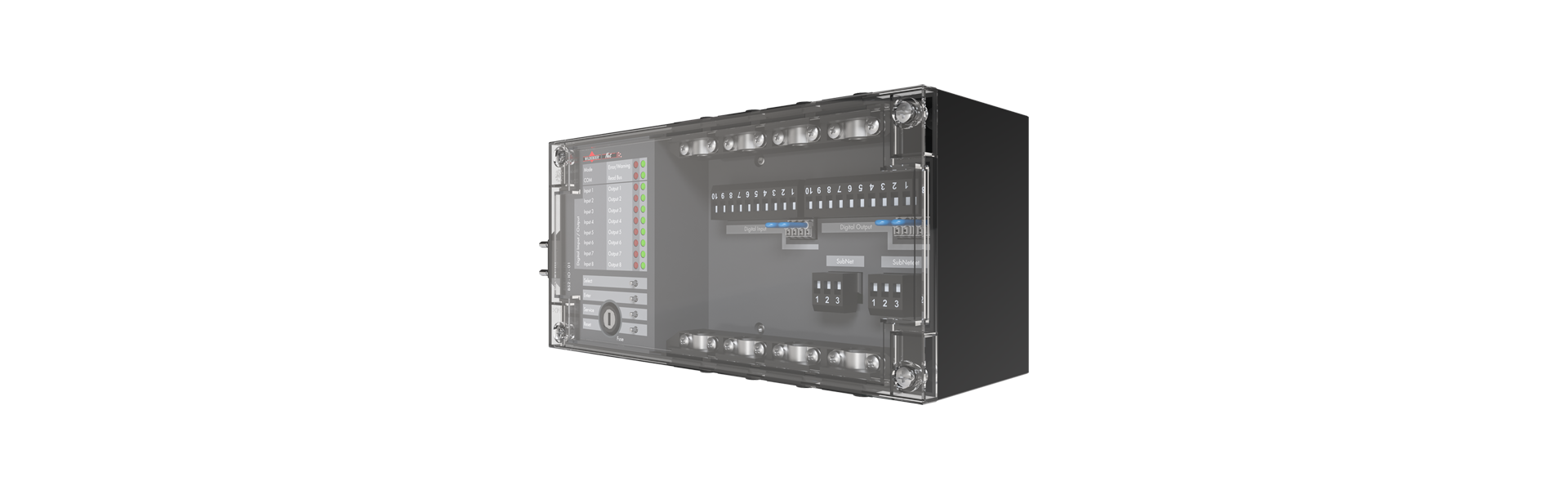

BS2-IO-01 IO-module vanaf de voorkant half naar links gedraaid

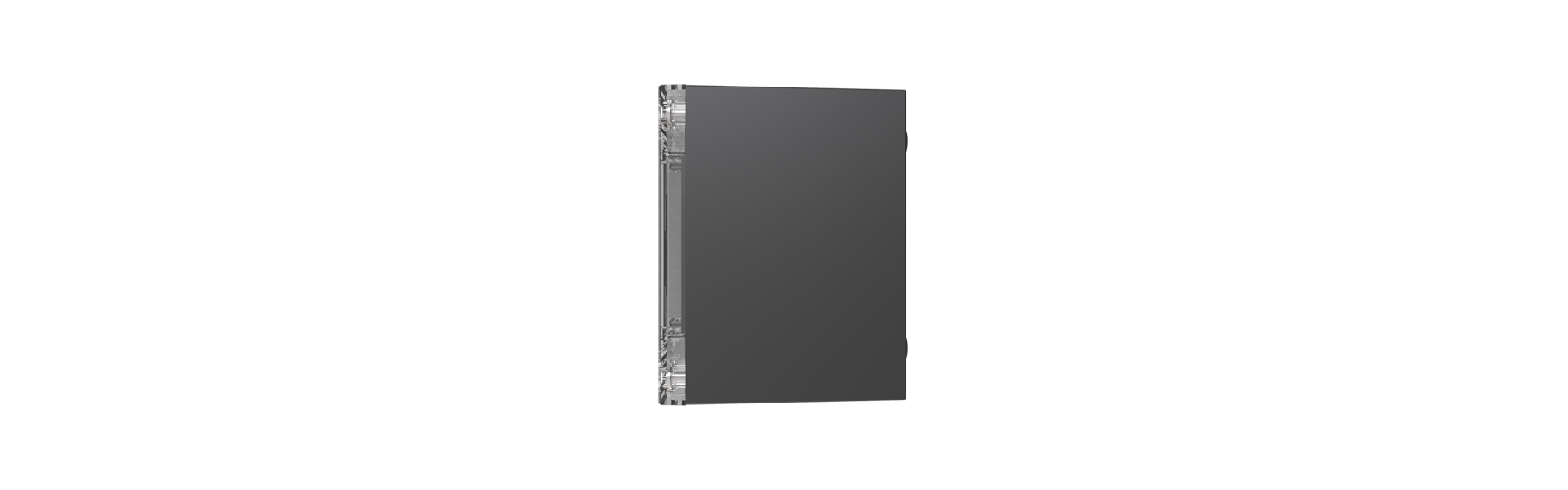

BS2-IO-01 IO-module vanaf de zijkant

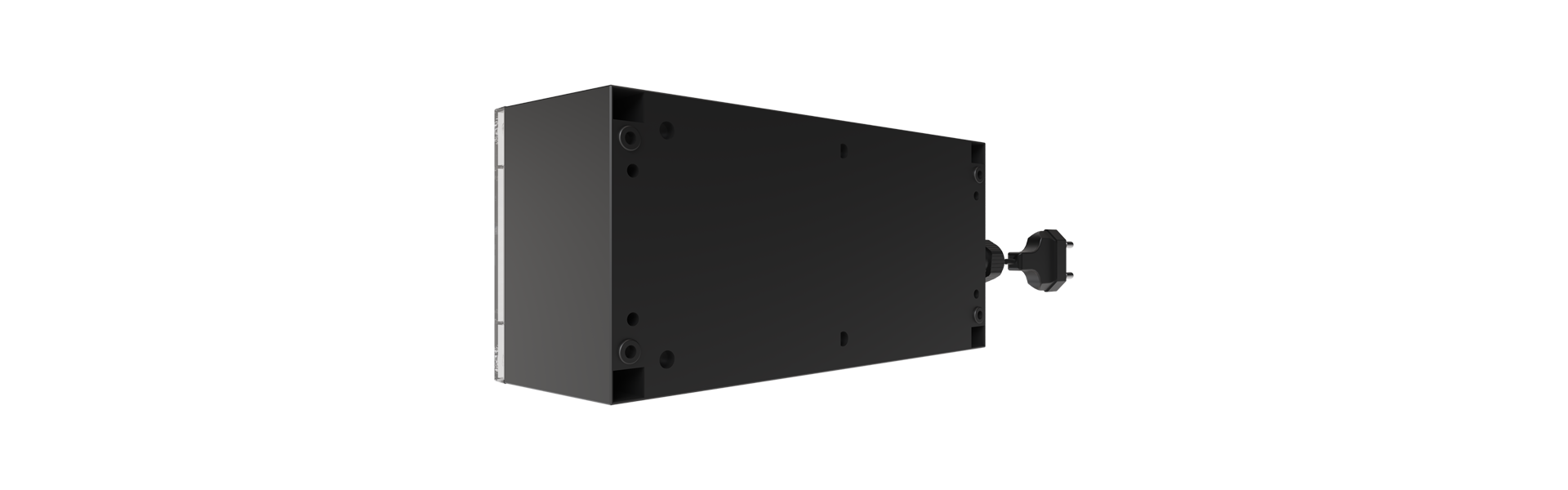

BS2-IO-01 IO-module vanaf de achterkant half naar rechts gedraaid

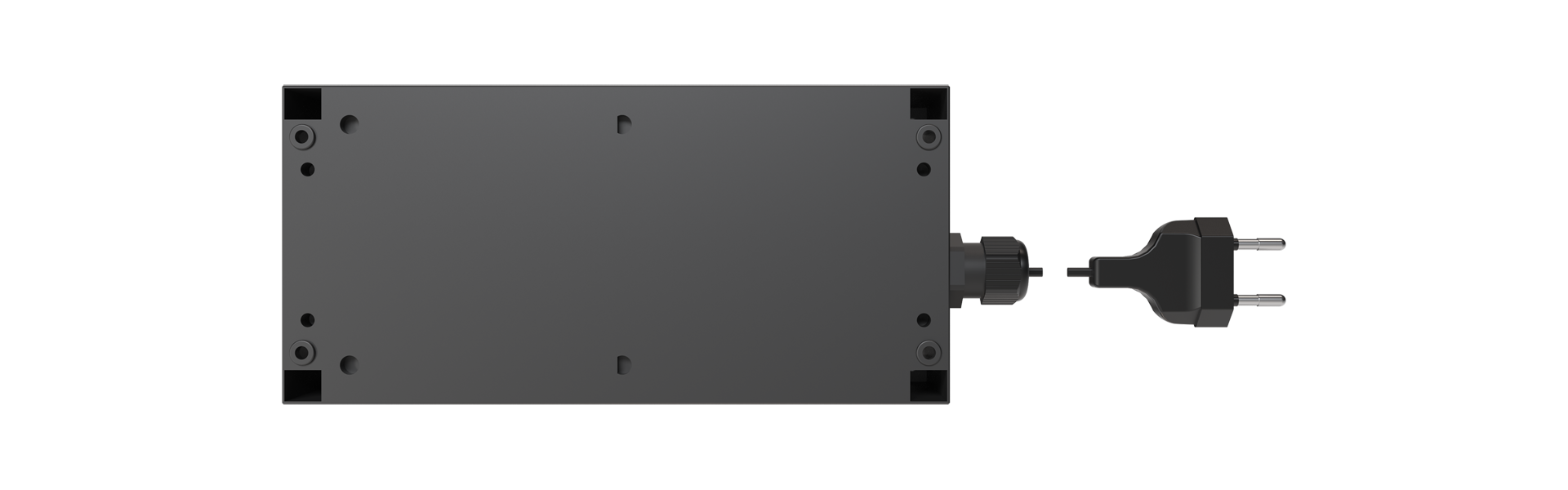

BS2-IO-01 IO-module van achteren

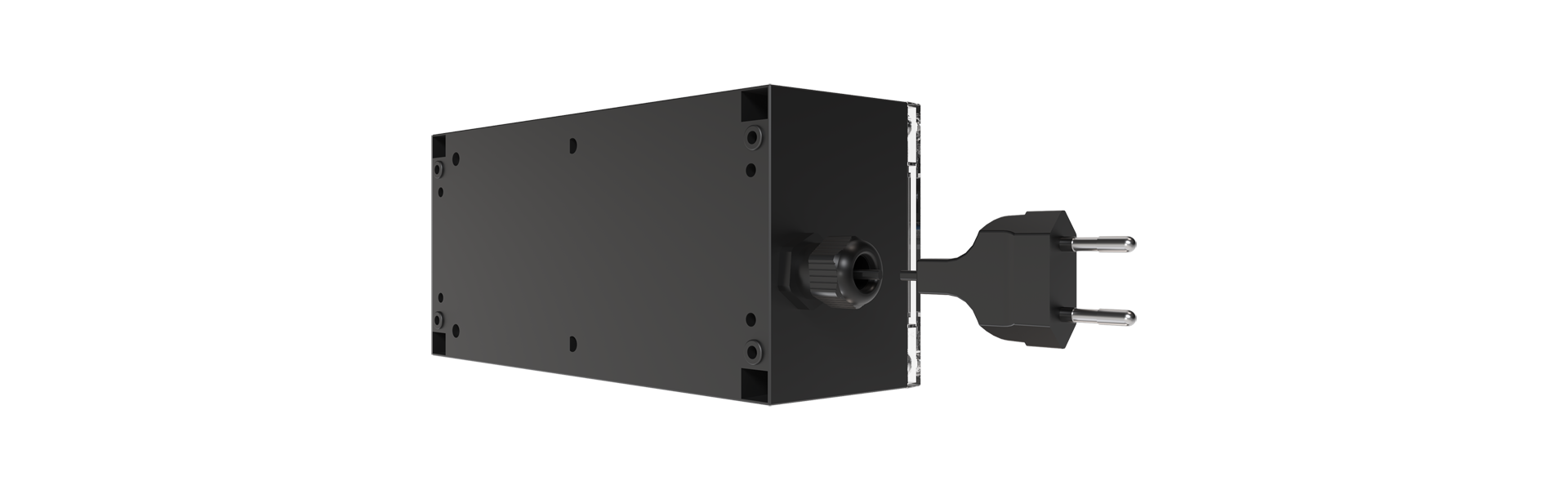

BS2-IO-01 IO-module vanaf de achterkant half naar links gedraaid

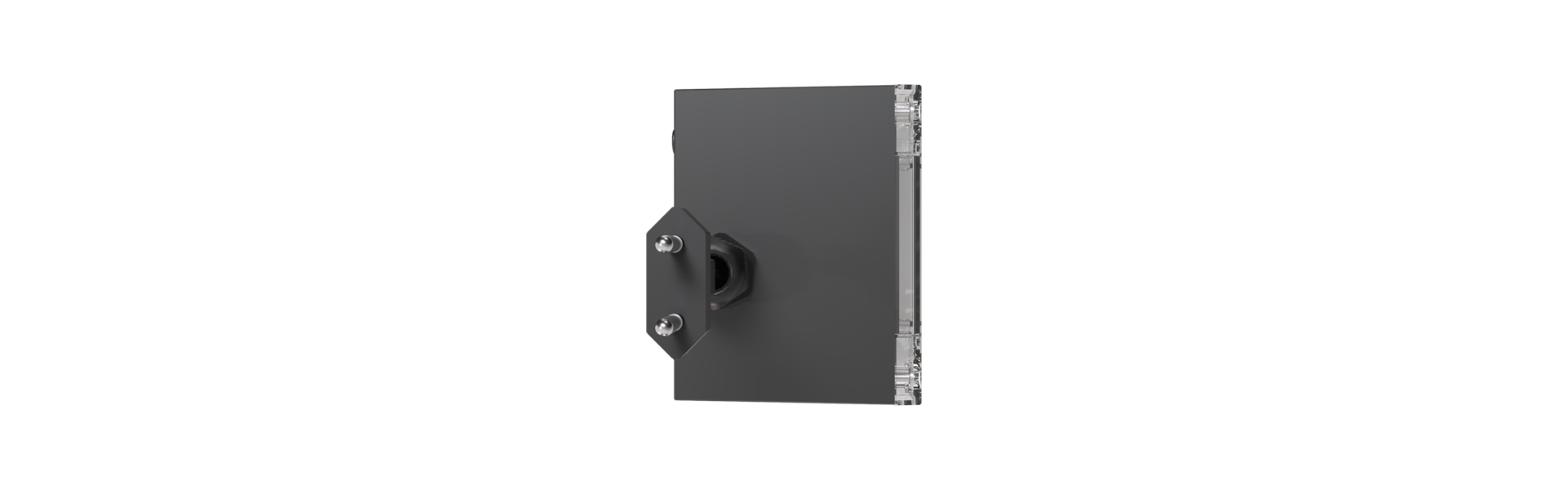

BS2-IO-01 IO-module vanaf de aansluitzijde

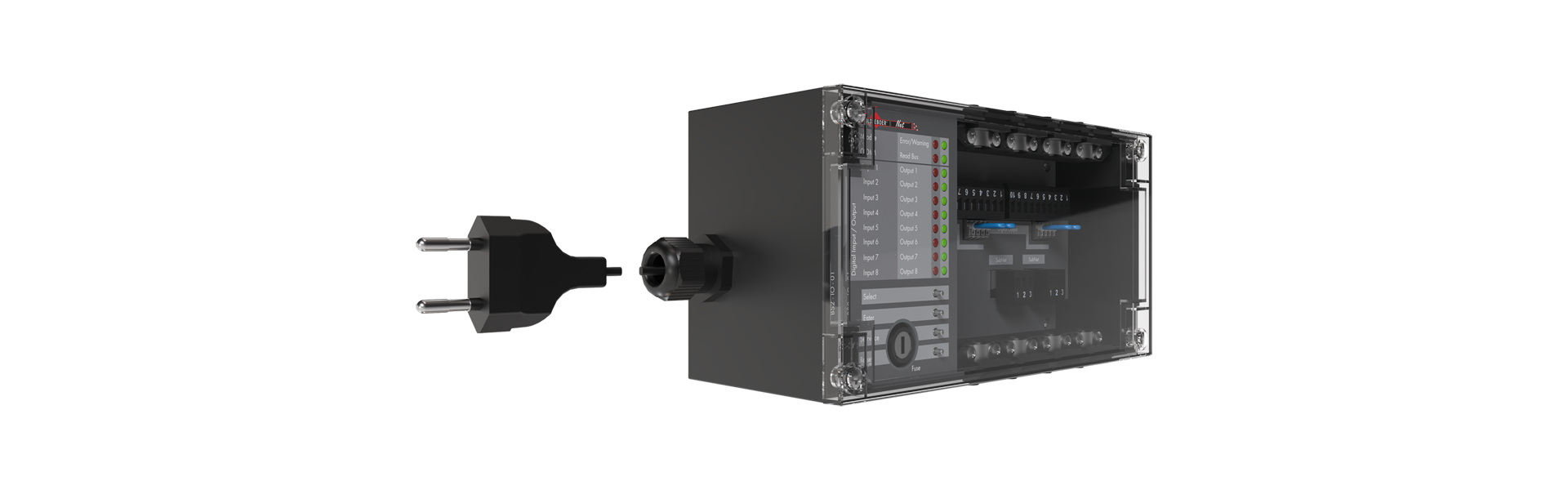

BS2-IO-01 IO-module vanaf de voorkant half naar rechts gedraaid

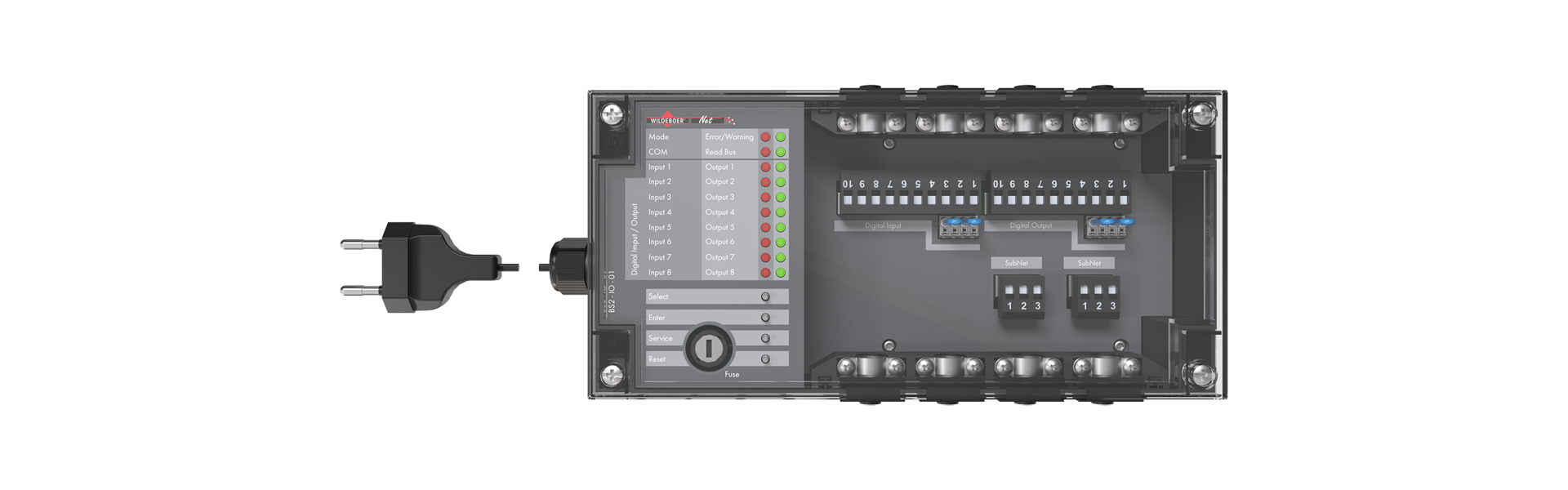

BS2-IO-01 IO-module vanaf de voorkant
