BS2-MO motormodule

De BS2-MO motormodules worden gebruikt als onderdeel van het Wildeboer-Net gebouwbeheersysteem om één of twee brandkleppen met een elektrische veerretourmotor aan te sluiten. Ze zijn verkrijgbaar in verschillende soorten aansluitingen.

Technische details

  • voor aansluiting van een of twee brandkleppen met het Wildeboer-Net
  • controle van de bedrijfsstatus van de brandklep met feedback als onderdeel van de besturing van het gebouwsysteem
  • activiteiten en functies worden op afstand bediend of met druktoetsen in de module

Productinformatie

BS2-MO motormodules worden gebruikt in het BS2 veldbussysteem om één of twee brandkleppen met elektrische veerretourmotor, thermo-elektrische ontgrendeling en geïntegreerde eindschakelaars voor de open en gesloten bedrijfsposities aan te sluiten op het Wildeboer-Net.

Hierdoor kunnen de brandkleppen eenvoudig worden geïntegreerd in de besturing van het gebouwbeheersysteem.

Bedrijfsstatus bewaken


De motormodules bewaken de bedrijfsstatus van de brandkleppen door functietests uit te voeren om de functionaliteit van de brandkleppen te controleren.

Tijdens de functietest worden de brandkleppen volledig gesloten en weer volledig geopend. Looptijden en stroomverbruik van de motoren worden gemeten, geregistreerd en veranderingen worden gedetecteerd.

De noodzakelijke functietests ter plaatse kunnen dus worden vervangen. Bovendien maken schemabesturingen automatische functieruns mogelijk en besparen zo veel tijd en kosten voor de exploitatie van het gebouw.

Productkenmerken motormodule


De volgende motormoduletypes zijn beschikbaar

  • BS2-MO-01 voor AMP-connector
  • BS2-MO-02 kabelaansluitingen met plug-in schroefklemmen
  • BS2-MO-03 voor AMP-stekker van één brandklep en met insteekschroefklemmen voor de tweede brandklep



  • Netaansluiting 230 V, 50 Hz met eurostekker en 1,5 m aansluitkabel.
  • Voeding voor de systeemelektronica en voor het voeden van de veerretourmotoren met 24 V DC bedrijfsspanning.
  • LED's om de bedrijfsgegevens aan te geven.
  • Galvanisch gescheiden CAN-BUS-aansluitingen met insteekbare schroefklemmen.
  • Datakabel: Twisted-pair 1 x 2 x 0,34 mm², 120 Ω, afgeschermd. Lengte tussen modules tot 100 m.
  • Real-time klok met schrikkeljaarcorrectie en zomer-/wintertijdschakelaars.
  • Modules slaan gegevens permanent op, zelfs in het geval van een stroomstoring.
  • Motormodules kunnen parametriseerbare, onderbrekingsbestendige vervolgcircuits uitvoeren.

Product afbeeldingen

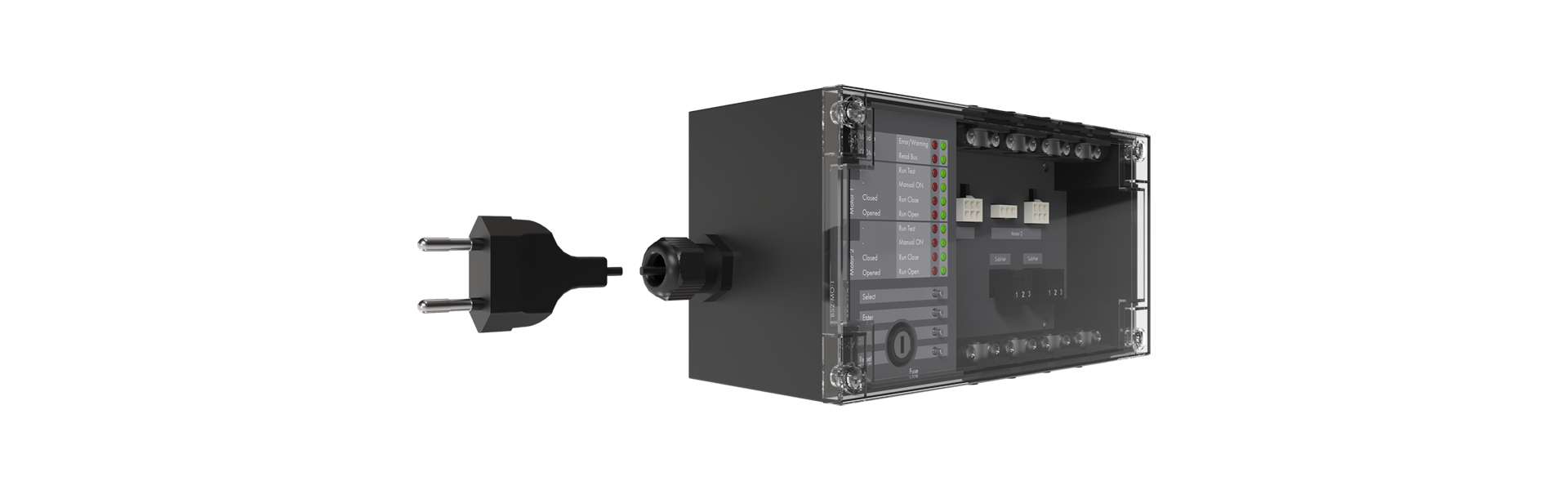

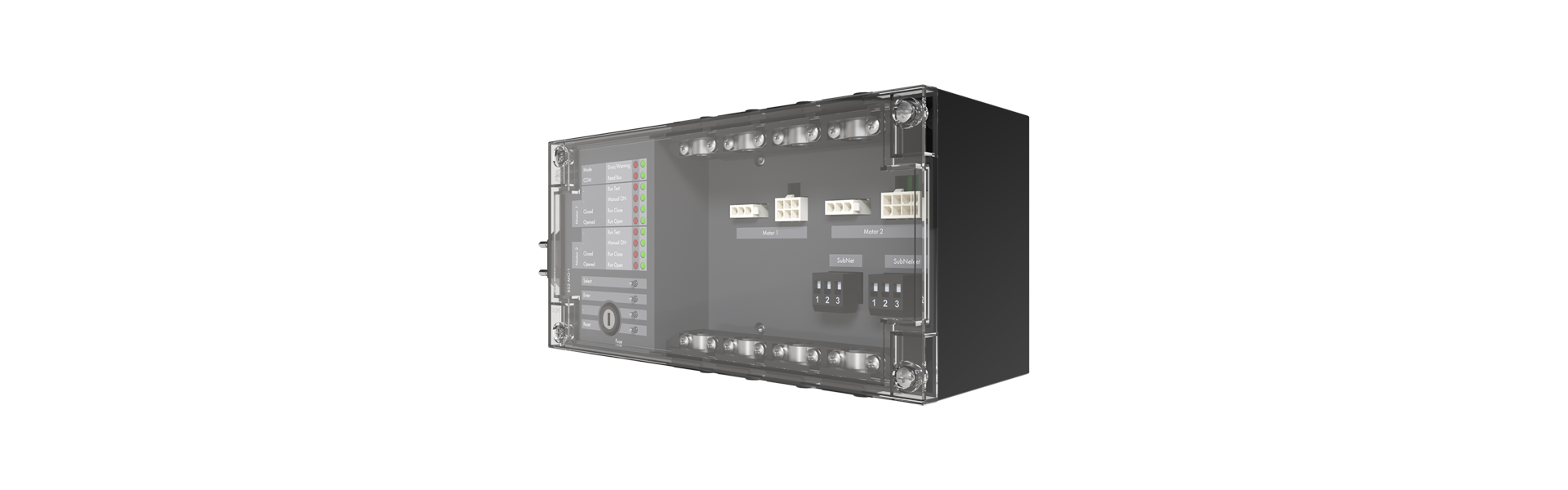

Motormodule BS2-MO vanaf de voorkant half naar links gedraaid

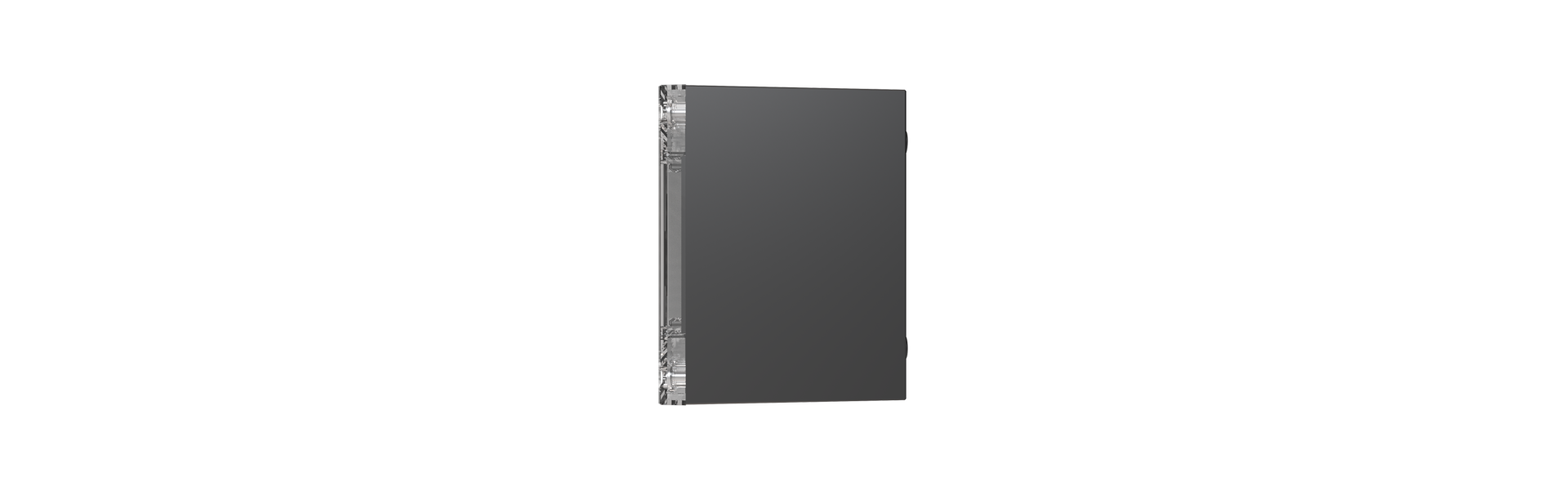

Motormodule BS2-MO vanaf de zijkant
Motormodule BS2-MO van achteren naar rechts gedraaid

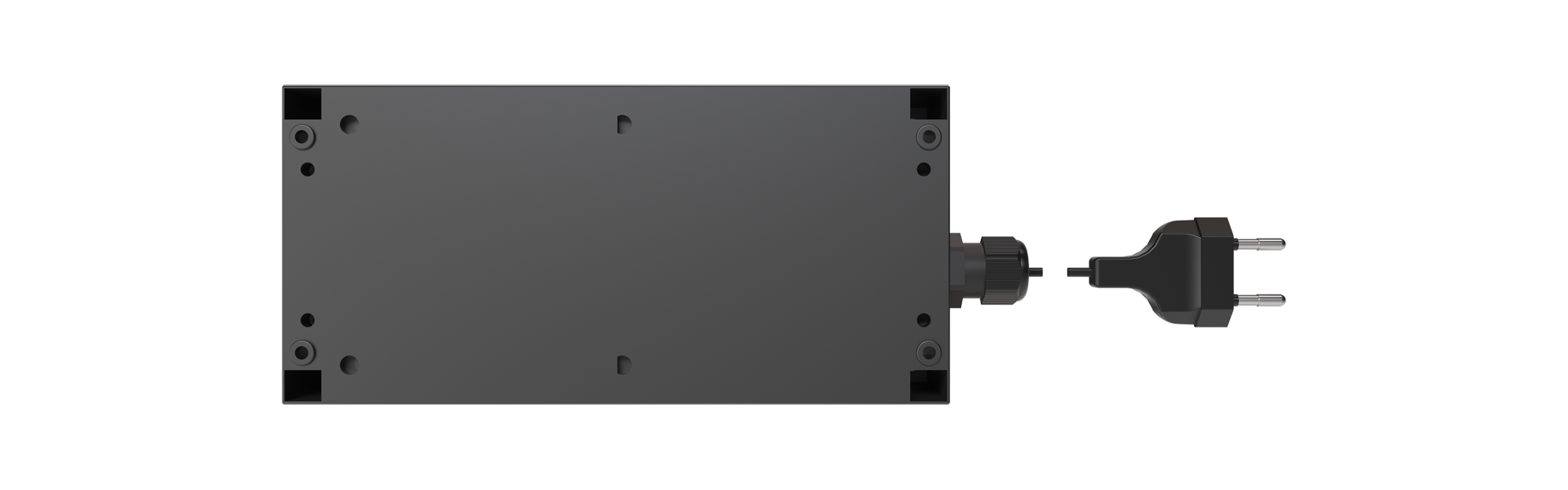

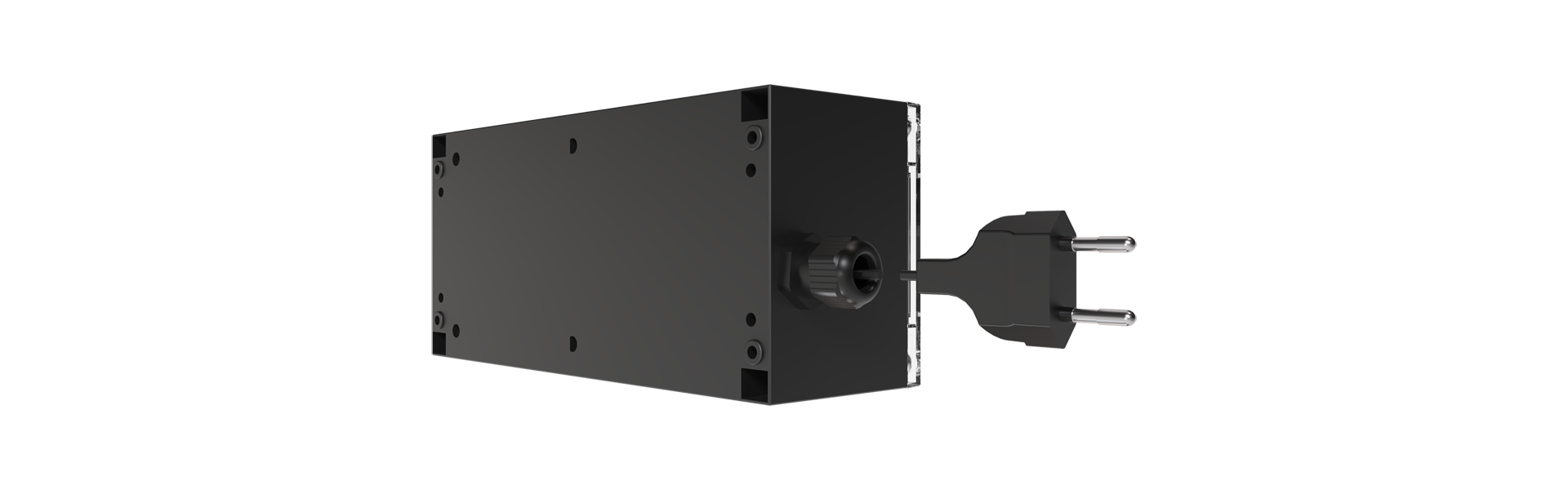

Motormodule BS2-MO van achteren

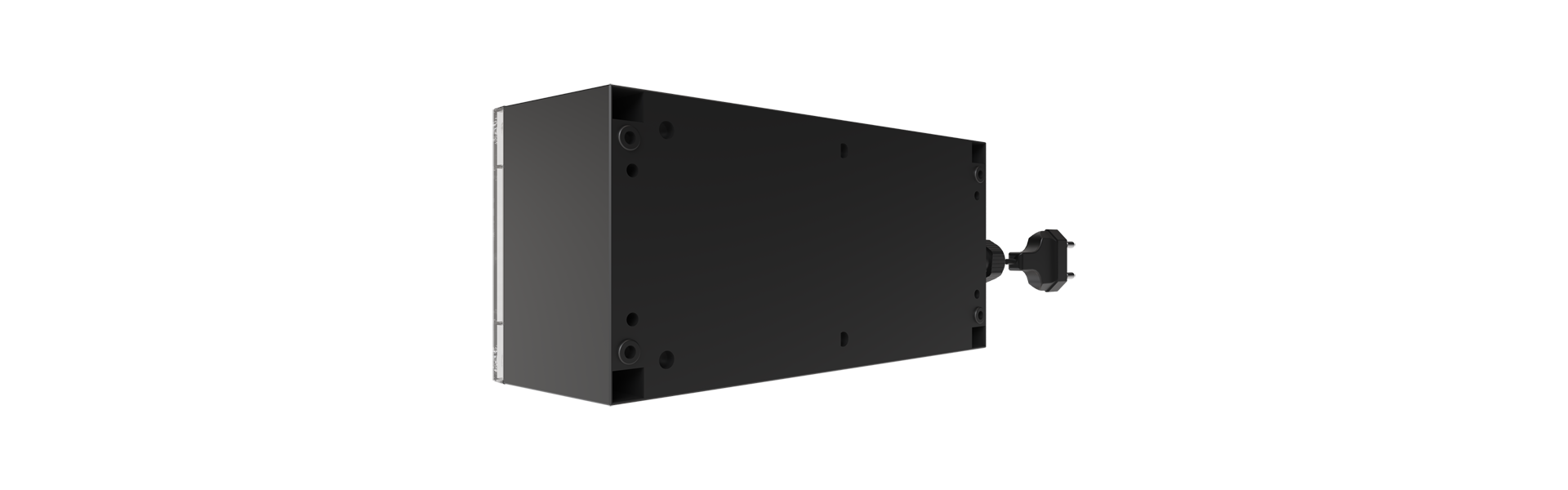

Motormodule BS2-MO vanaf de achterkant half naar links gedraaid

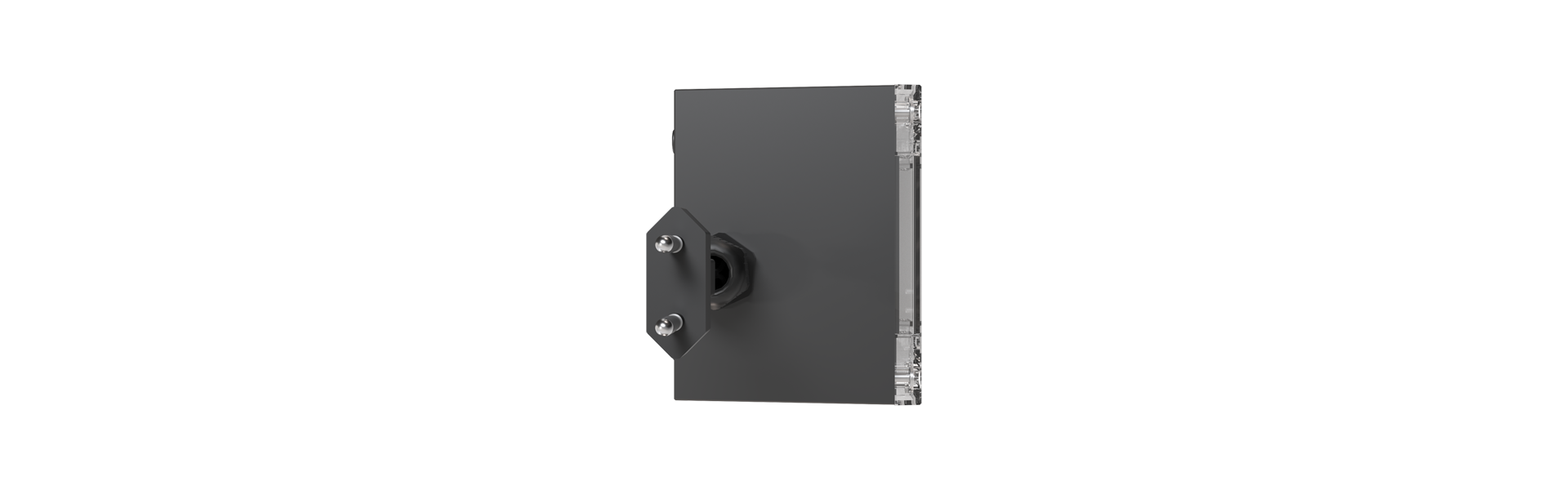

Motormodule BS2-MO vanaf de aansluitzijde
Motormodule BS2-MO vanaf de voorkant half naar rechts gedraaid

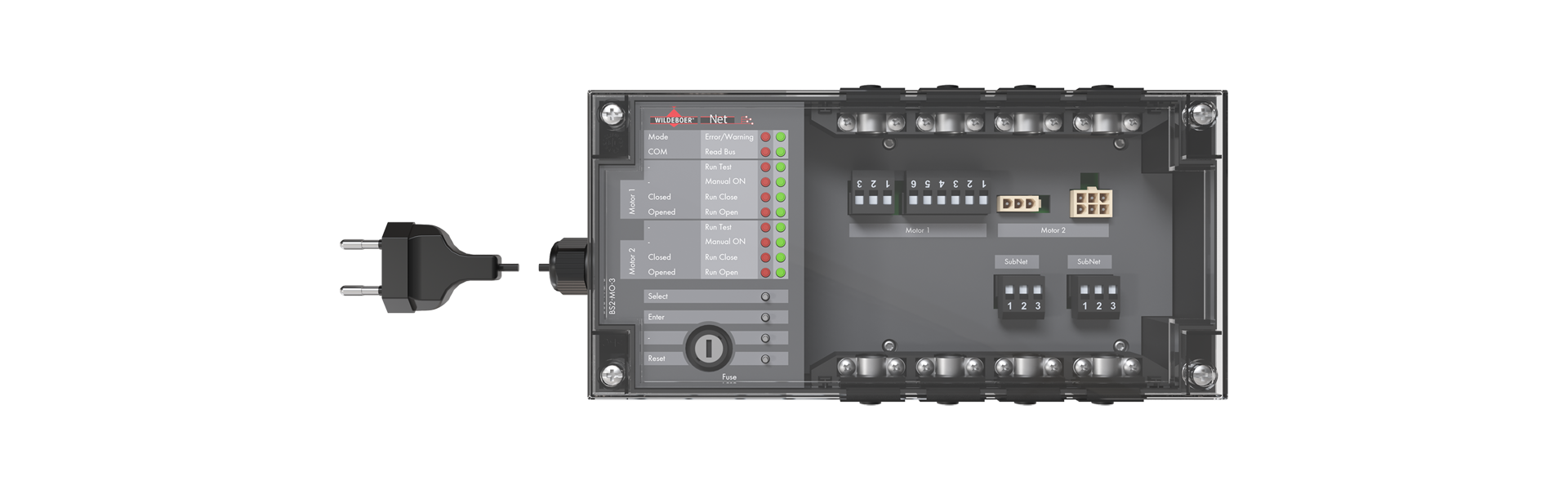

Motormodule BS2-MO van voren

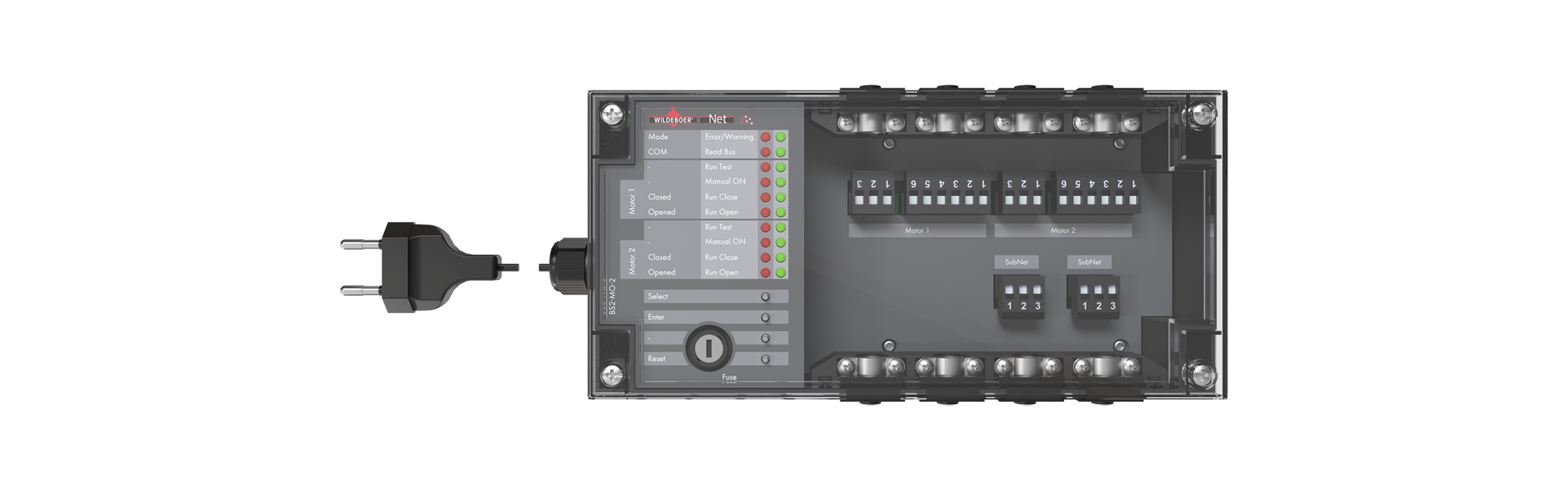

Motormodule BS2-MO van voren

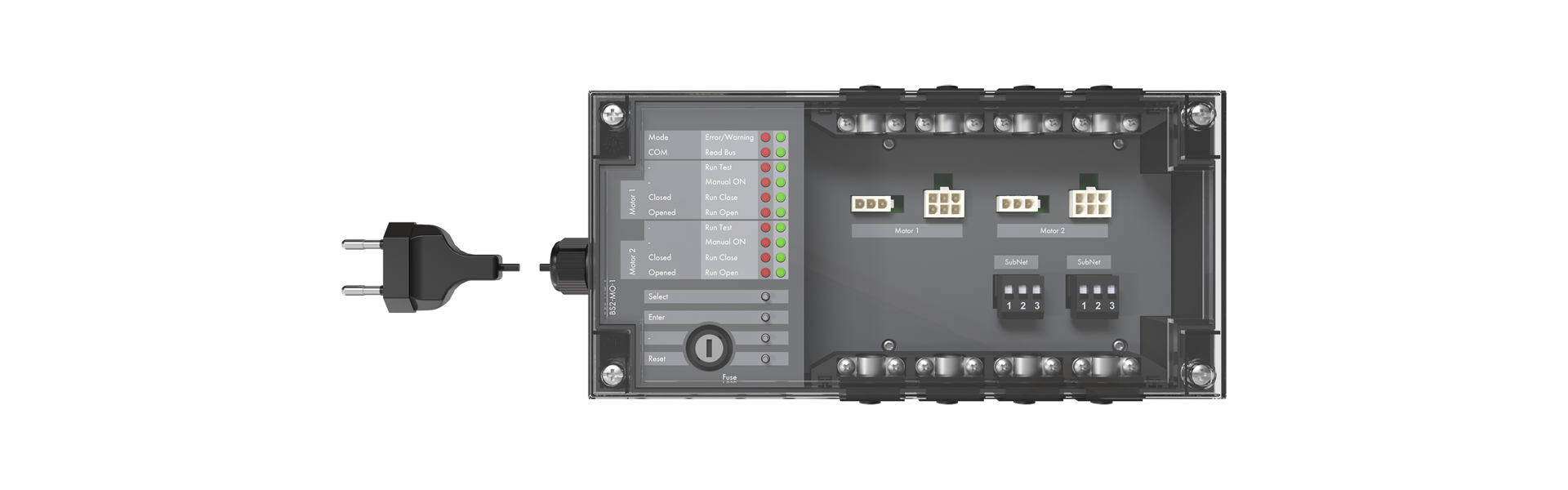

Motormodule BS2-MO van voren
