Technische details

  • Voor constante en variabele drukverschillen
  • Inbouw positieonafhankelijk
  • Eenvoudige planning en snelle montage doordat servomotoren geschikt zijn voor busbediening
  • Eenvoudige inbouw in geval van ruimtegebrek door korte buislengte
  • Optie: voorbereid voor isolatie op de bouw

Zertifikate

Milieuproductverklaring (EPD)
Hygiënecertificaat

Productinformatie

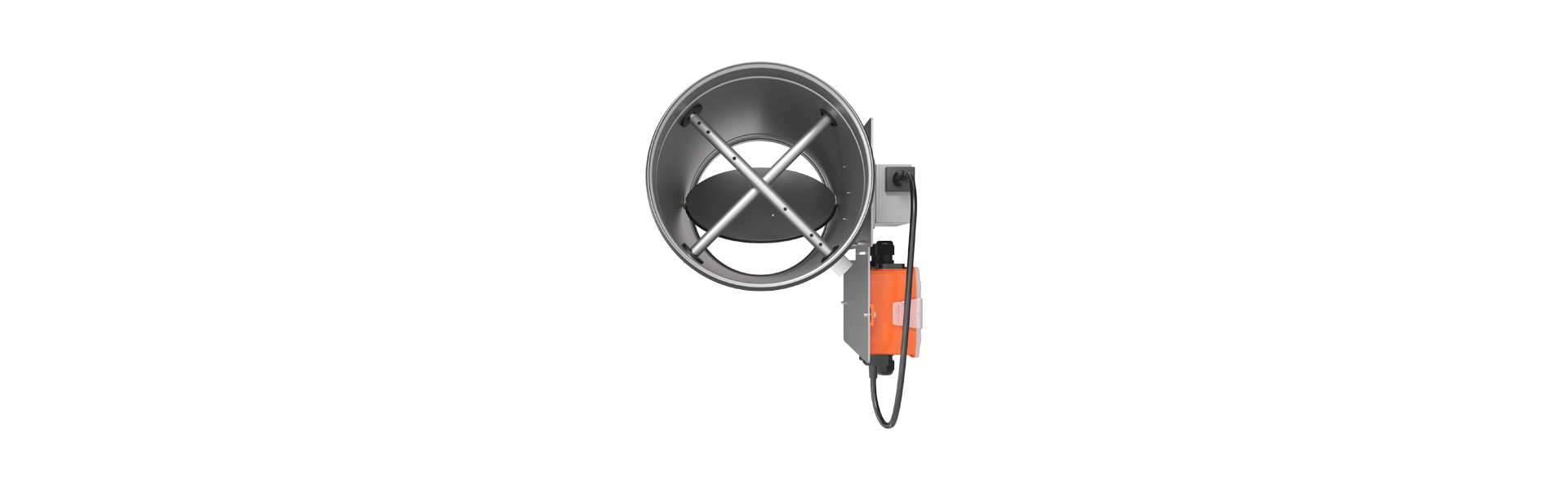

DRpro drukregelaars regelen de druk in ronde ventilatiekanalen voor toevoerlucht of afvoerlucht in luchttechnische installatie of in de bijbehorende ruimten. Ze kunnen in willekeurige inbouwposities in ronde ventilatiekanalen voor toevoerlucht en afvoerlucht worden ingebouwd en bediend. Behuizingen zoals de consoles voor het regelmechaniek zijn vervaardigd van verzinkt plaatstaal. Het klepblad voor de drukregeling is centraal gelagerd en voorzien van een afdichting rondom. De lagerassen zijn vervaardigd van roestvrij staal en worden in speciale lagerbussen gevoerd. Het meetkruis is vervaardigd van aluminium.

De regelcomponenten bestaan uit statische of dynamische sensoren, uit servomotoren met standaardsnelheid, hoge snelheid of veerretour en uit een regelaar. Sensor en regelaar zijn op aanbouwconsoles gemonteerd, die in geval van ruimtegebrek met de hand kunnen worden gekanteld of verplaatst. De DRpro drukregelaar wordt analoog of via een MP-Bus® aangestuurd en elektrisch aangesloten. Alle regelcomponenten bieden de bedrijfsmodi 'Constant' en 'Variabel 0-10 V, 2-10 V, instelbaar'. Gedwongen sturing, parallelle bediening en volgordeschakeling zijn mogelijk. De drukregelaars bieden een hoge nauwkeurigheid met een afwijking van slechts ±5 % tot ±10 % van de huidige druk.

Opties:

  • safe-afdichting aan beide zijden
  • voorbereid voor isolatie op de bouw
  • akoestische isolatieschaal met mantelplaat, geprefabriceerd
  • drukverwijderingsset
  • volumestroommeetinrichting met statische of dynamische sensor
  • SCR Ronde geluiddemper, lengten 600 mm en 900 mm

Technische specificaties

Niet alle genoemde variantwaarden zijn met elkaar te combineren. Gebruik onze Wildeboer configurator om eenvoudig de ontwerpmogelijkheden te controleren.

Nominale grootte
  • DN100
  • DN125
  • DN160
  • DN200
  • DN250
  • DN315
  • DN400
Differentiële druksensor
  • Dynamisch, tot 500 Pa
  • Statisch, tot 75 Pa
  • Statisch, tot 600 Pa
Bedieningsrichting veerretour
  • Stroomloos geopend
  • Stroomloos gesloten
Safe-afdichting
  • Zonder safe-afdichting
  • Met safe-afdichting
Akoestische isolatieschaal
  • Zonder akoestische isolatieschaal
  • Met akoestische isolatieschaal
  • Zonder akoest. isolatieschaal, op de sit
Bedrijfsmodus
  • Analoog geleidesignaal 0 - 10 V
  • Constant,signaal werkelijke waarde 0-10V
  • Constant,signaal werkelijke waarde 2-10V
  • Analoog geleidesignaal 2 - 10 V
  • Analoog geleidesignaal

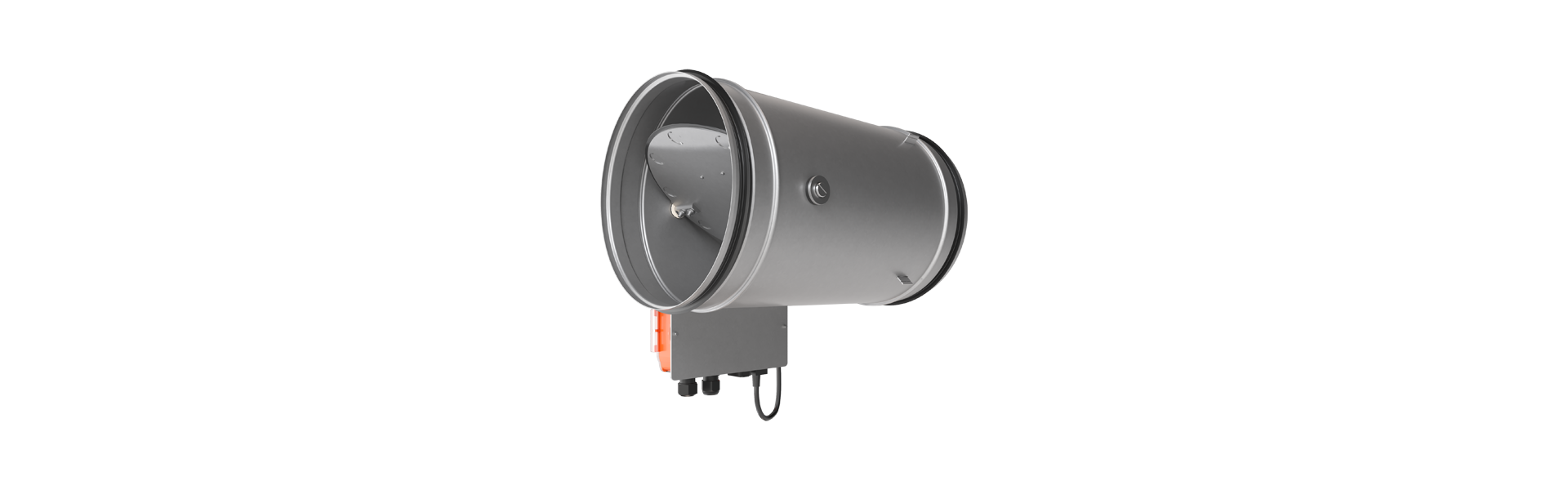

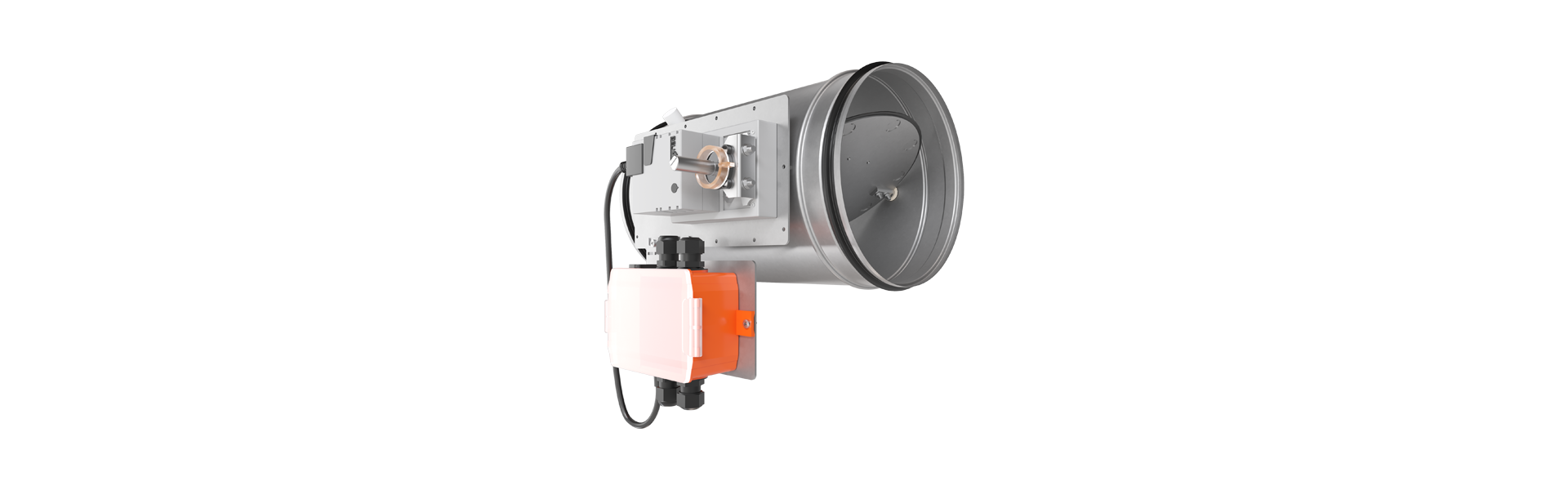

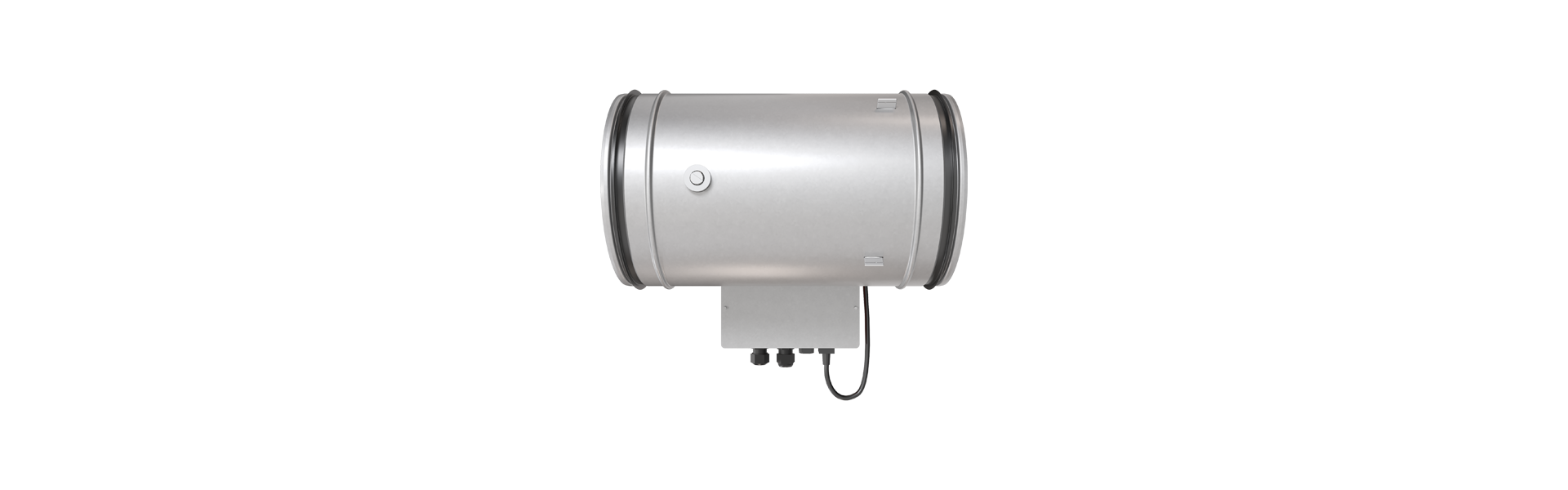

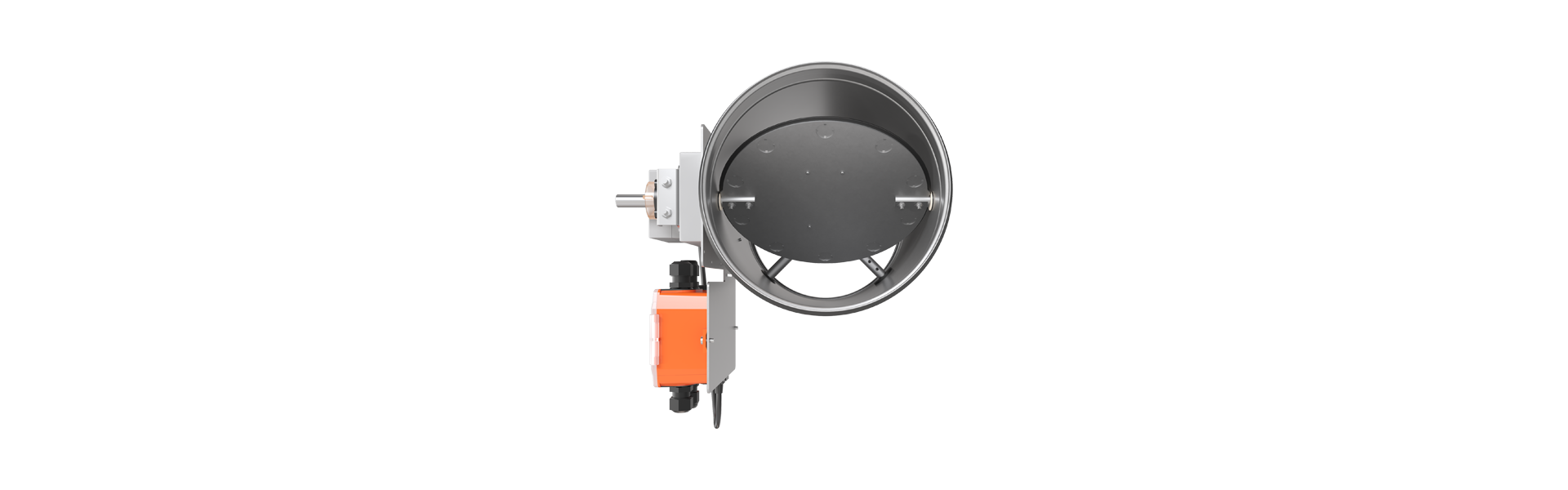

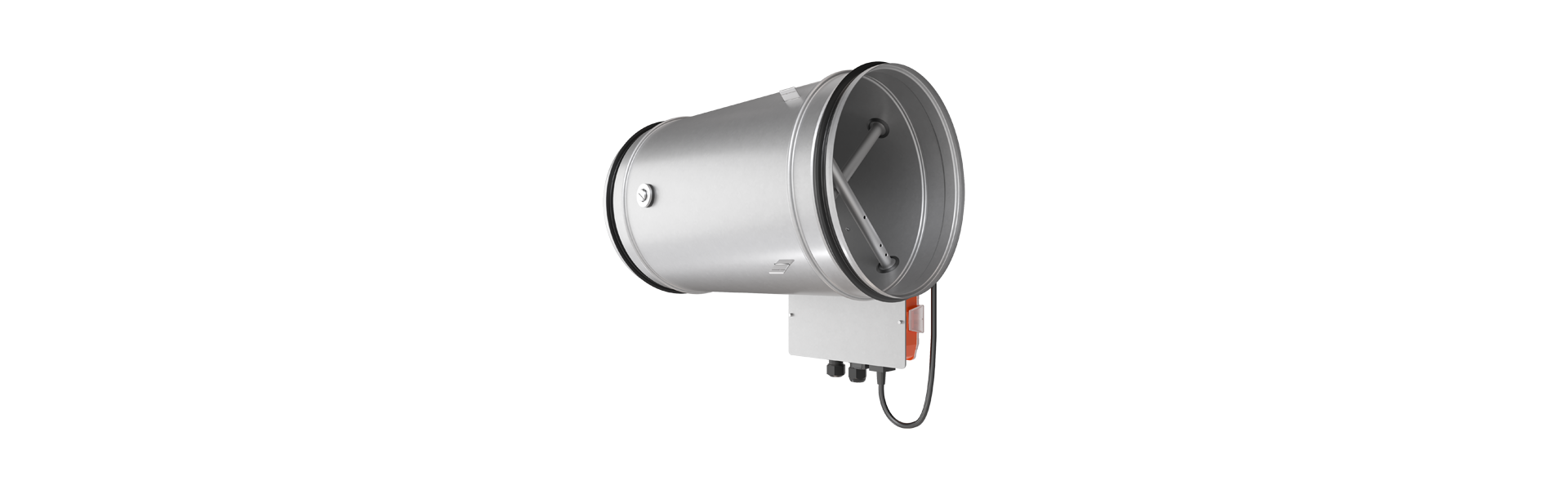

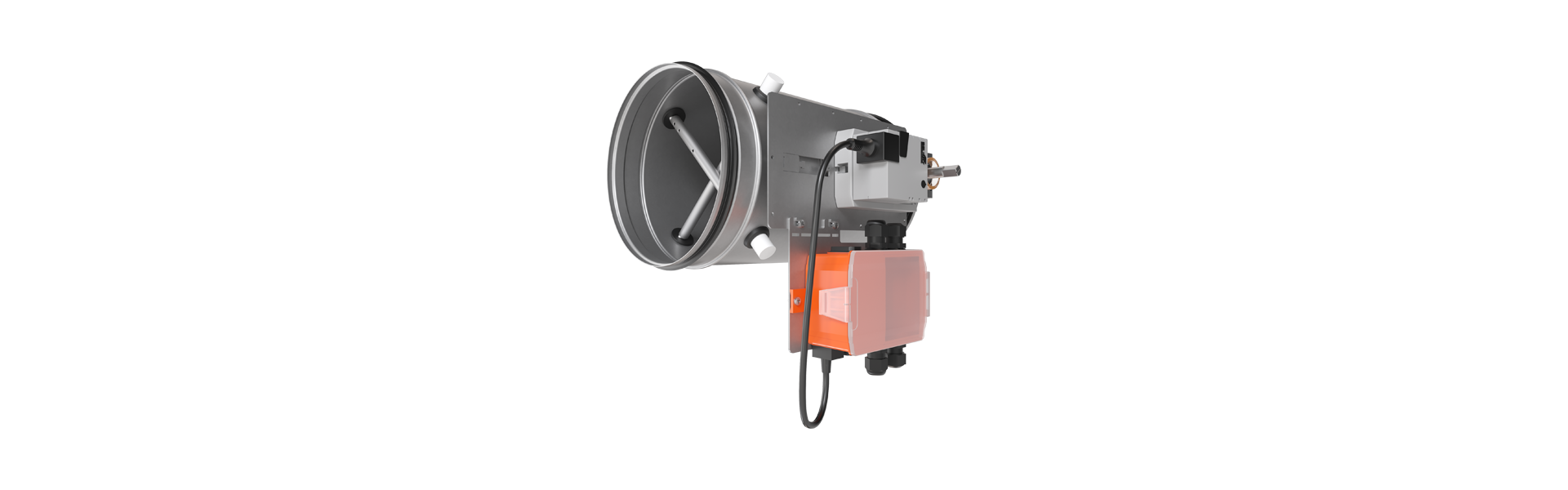

Product afbeeldingen

Media & Downloads

Gebruikershandboek DRpro drukregelaar (2021-08 / DE)
PDF 4MB
Handleiding DRpro drukregelaars (2021-04 / DE)
PDF 1MB
Hygiënecertificaat DRpro drukregelaar (2020-11 / DE)
PDF 159KB
Milieuproductverklaring (EPD) Drukregelaars DRpro, Volumeregelaar VRup/VRpro (2024-01 / DE)
PDF 1MB
