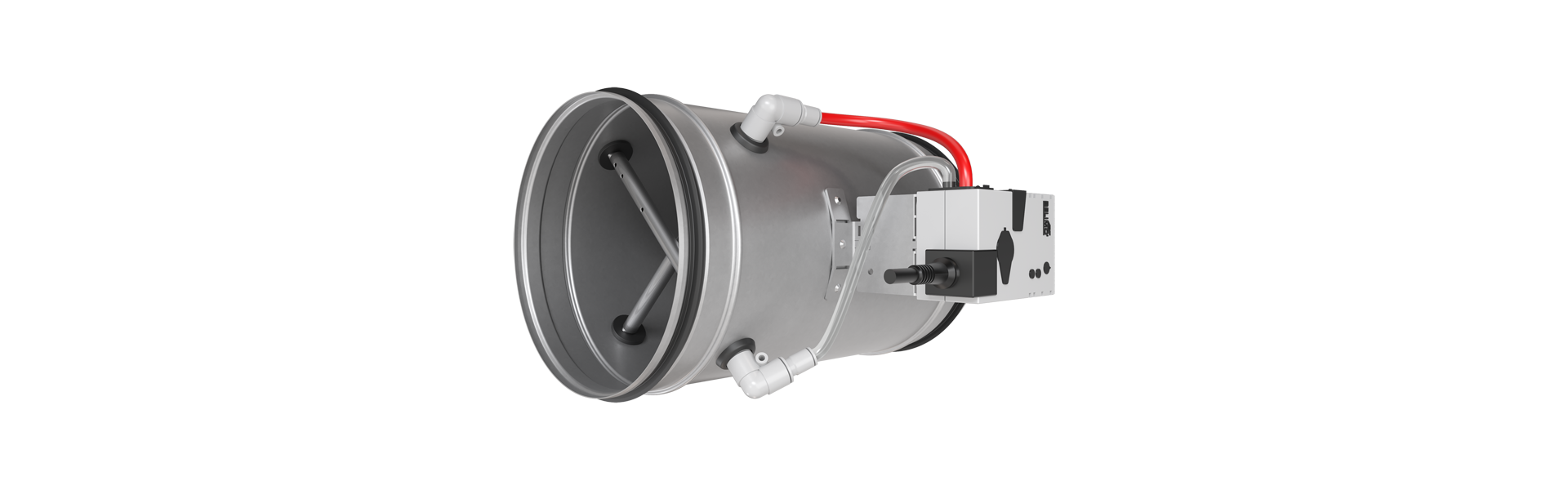

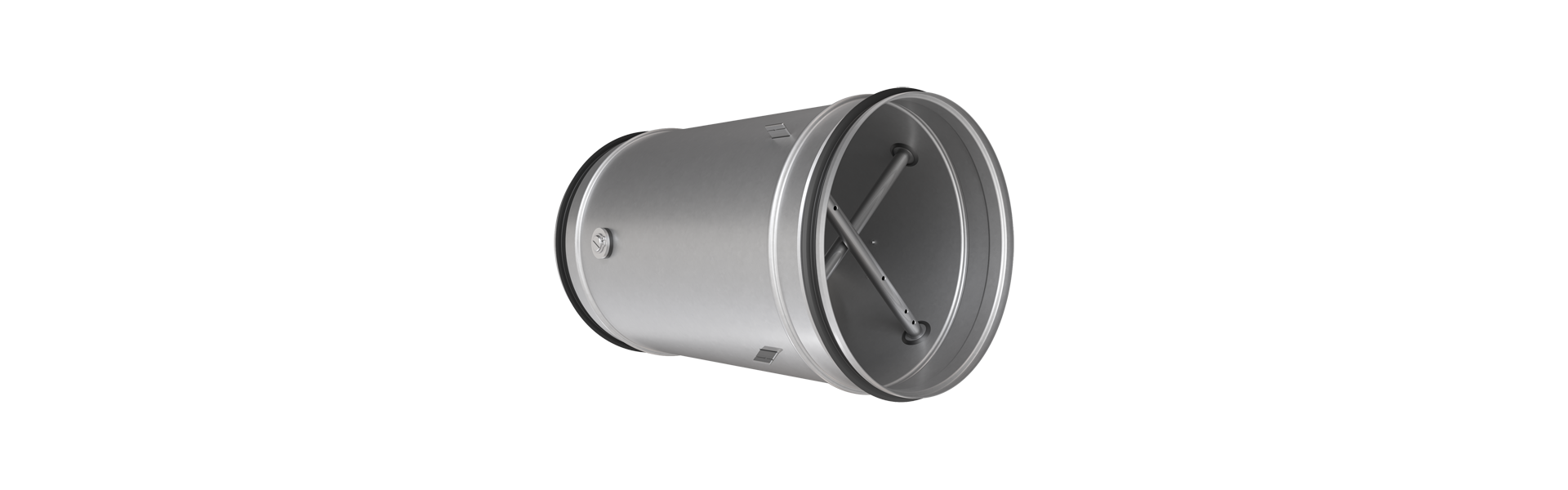

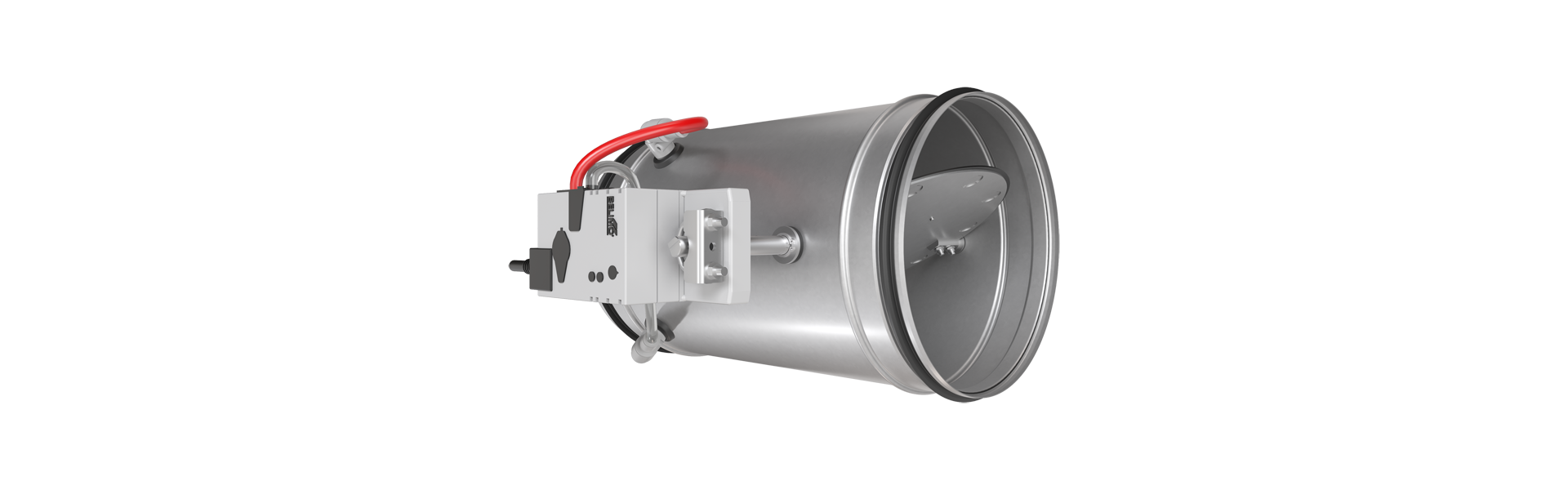

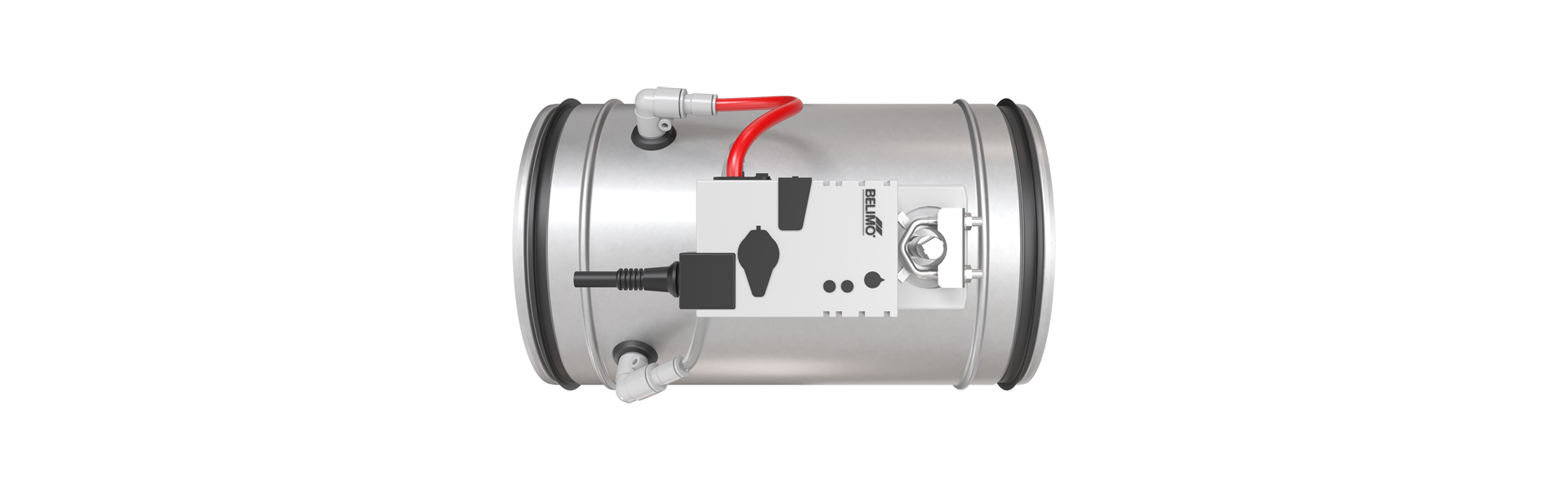

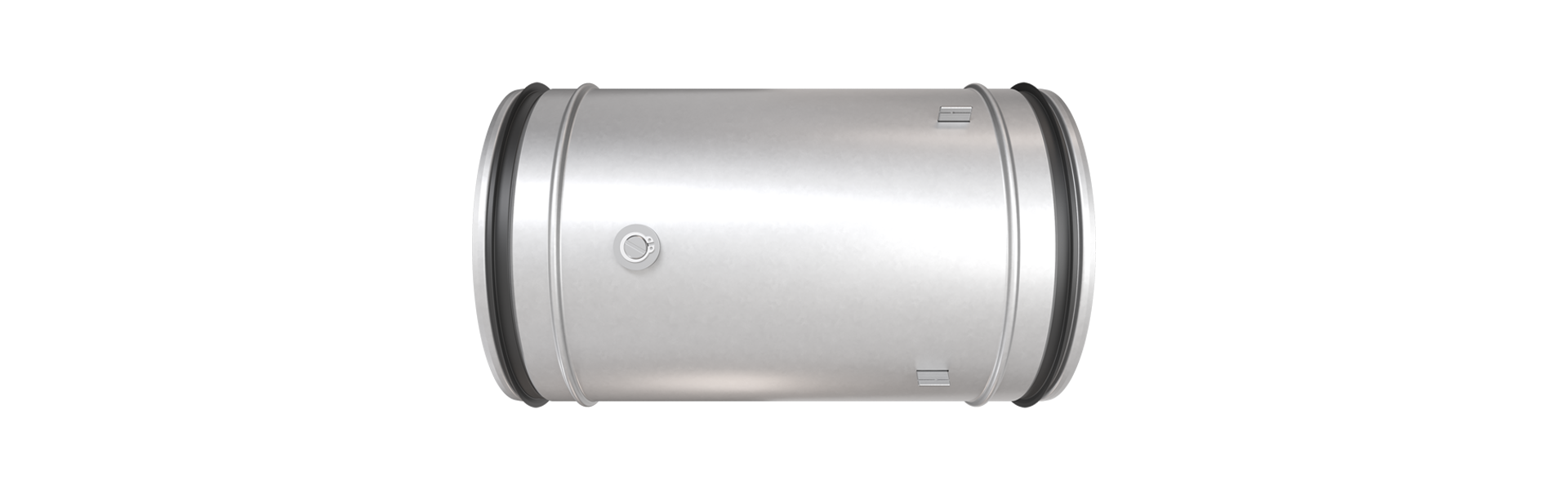

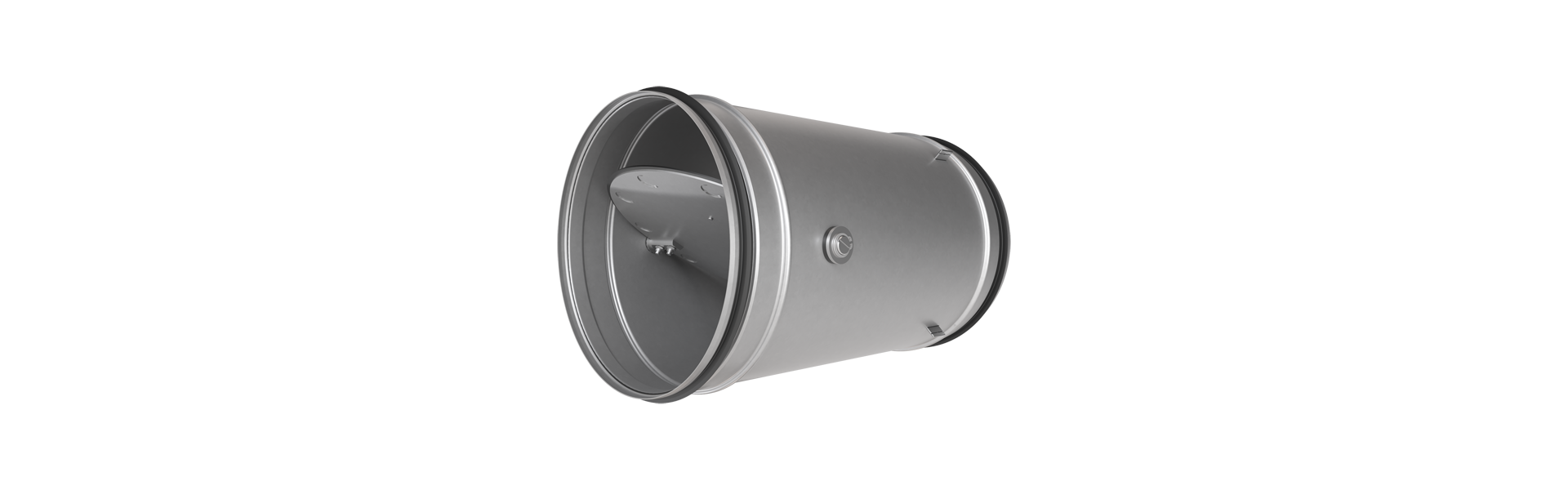

VRup Volumeregelaar
Elektronische volumeregelaars VRup zijn geschikt voor het regelen van variabele en constante luchthoeveelheden. Voor de aandrijving kan worden gekozen tussen verschillende busprotocollen zoals MP-Bus, KNX, Modbus en BACnet. De regelaars zijn onderhoudsvrij, werken onafhankelijk van de positie en zorgen voor een minimaal drukverlies tijdens het gebruik.
Technische details
-
Voor constante en variabele luchthoeveelheden.
-
Hoge regelnauwkeurigheid.
-
Analoge communicatie, optioneel via busprotocol (MP-Bus, KNX, Modbus, BACnet).
-
Dichtheidsklassen volgens DIN EN 1751: behuizing C, klepblad 3 of 4.
-
Constructief onderhoudsvrij.
-
Optie voorbereiding voor isolatie op het project.
-
Optie isolatieschaal af fabriek.
Verklaringen en bewijzen


Productinformatie
Elektronische volumeregelaars VRup zijn geschikt voor het regelen van variabele en constante luchthoeveelheden in het kader van de regeling van toevoer- en retourlucht van een luchtbehandelingsinstallatie. Ze zijn onderhoudsvrij en werken onafhankelijk van de positie. Naast een analoge besturing zijn voor de aandrijving communicatie via verschillende busprotocollen mogelijk. De behuizing van de volumeregelaar VRup bestaat uit verzinkt plaatstaal. De assen zijn van roestvrij staal en worden geleid in speciale lagers.
Regelprincipe volumeregelaar VRup

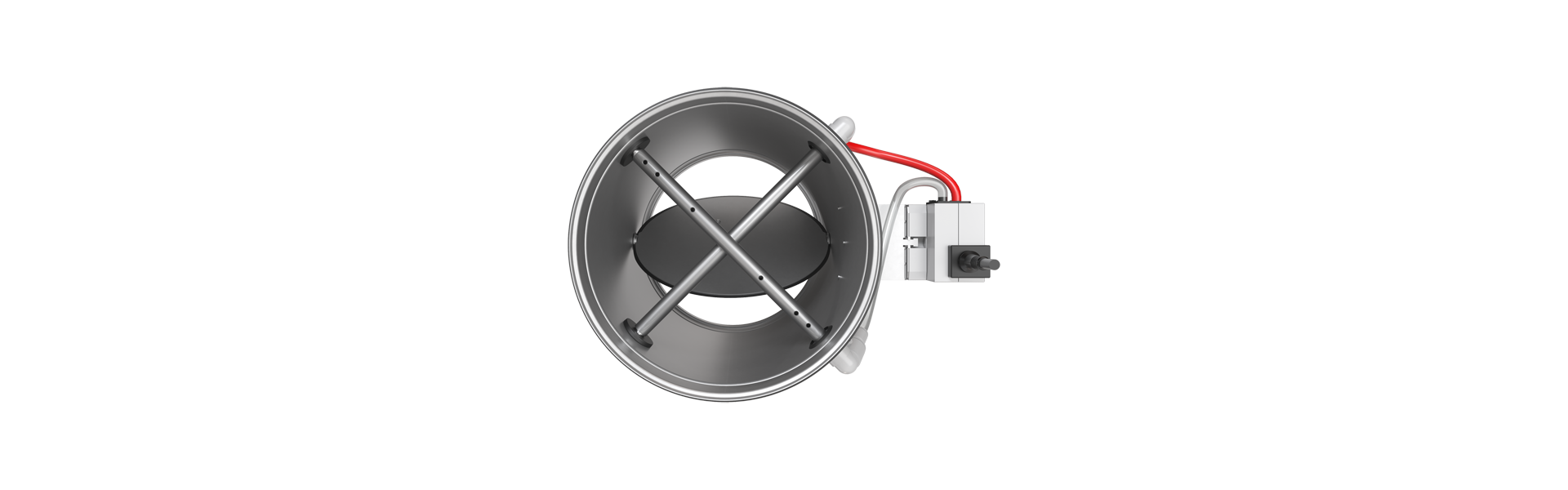

De luchthoeveelheid wordt geregeld via de werkdruk. Deze werkdruk wordt gemeten met behulp van een meetkruis en een in de aandrijving geïntegreerde sensor.
De volumeregelaars VRup maken een hoge regelnauwkeurigheid mogelijk met slechts een afwijking van ± 5 % tot ± 20 % van de werkelijke luchthoeveelheid.
Dichtheidsklassen

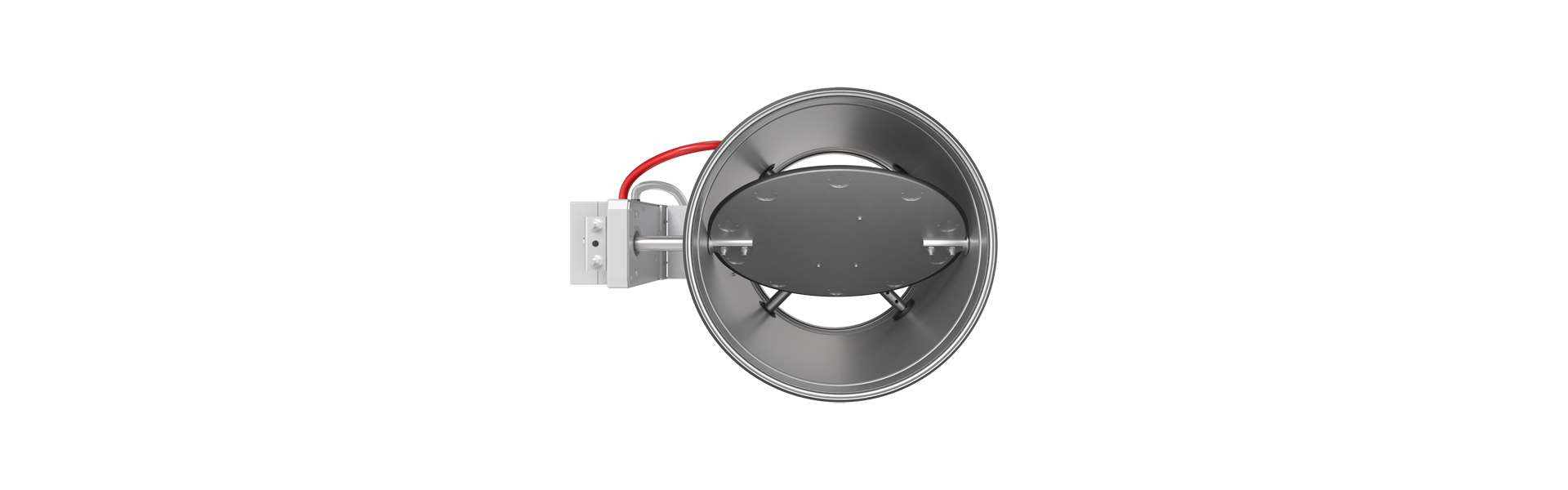

Het klepblad voor de volumeregeling is centraal gelagerd en voorzien van een rondomlopende afdichting. Volgens DIN EN 1751 heeft de behuizing dichtheidsklasse C, het klepblad heeft, afhankelijk van de grootte, een klepbladlekkage van klasse 3 of 4.
Aandrijvingen
Er zijn vijf 24 V AC/DC-aandrijvingen beschikbaar:
- De motor AN werkt uitsluitend met analoge aansturing.
- De motor MP kan worden aangestuurd via MP-Bus® of analoog en biedt een instelmogelijkheid via smartphone via NFC-interface.
- De motor KNX werkt uitsluitend in KNX-busmodus.
- De motor MOD kan worden aangestuurd via BACnet, Modbus, MP-Bus of analoog.
Bedrijfsmodi volumeregelaar VRup
- Constant
- Variabel 0 – 10 V, 2 – 10 V en instelbaar
- 3-traps
- Geforceerde bediening, parallele schakeling en volgschakelingen zijn mogelijk.
Productmarkeringen
VRup elektronische volumeregelaars beschikken over een hygiënecertificaat van een onafhankelijk testinstituut. Er is ook een Environmental Product Declaration (EPD) beschikbaar.
Opties
De volumeregelaar kan met fabrieksinstellingen worden besteld. Wijzigingen op het project zijn mogelijk met behulp van een instelapparaat, in combinatie met een pc of via de geïntegreerde NFC-interface met een smartphone.
- Safe-afdichting
- Voorbereid voor isolatie op het project
- Isolatieschaal met plaatmantel, in de fabriek gemonteerd ter verbetering van de geluidsisolatie
- SRC-buisdemper, lengtes 600 mm en 900 mm
Technische specificaties
Niet alle genoemde variantwaarden zijn met elkaar te combineren. Gebruik onze Wildeboer configurator om eenvoudig de ontwerpmogelijkheden te controleren.
Nominale grootte |
|
Communicatie type |
|
Safe-afdichting |
|
Akoestische isolatieschaal |
|
Bedrijfsmodus |
|
