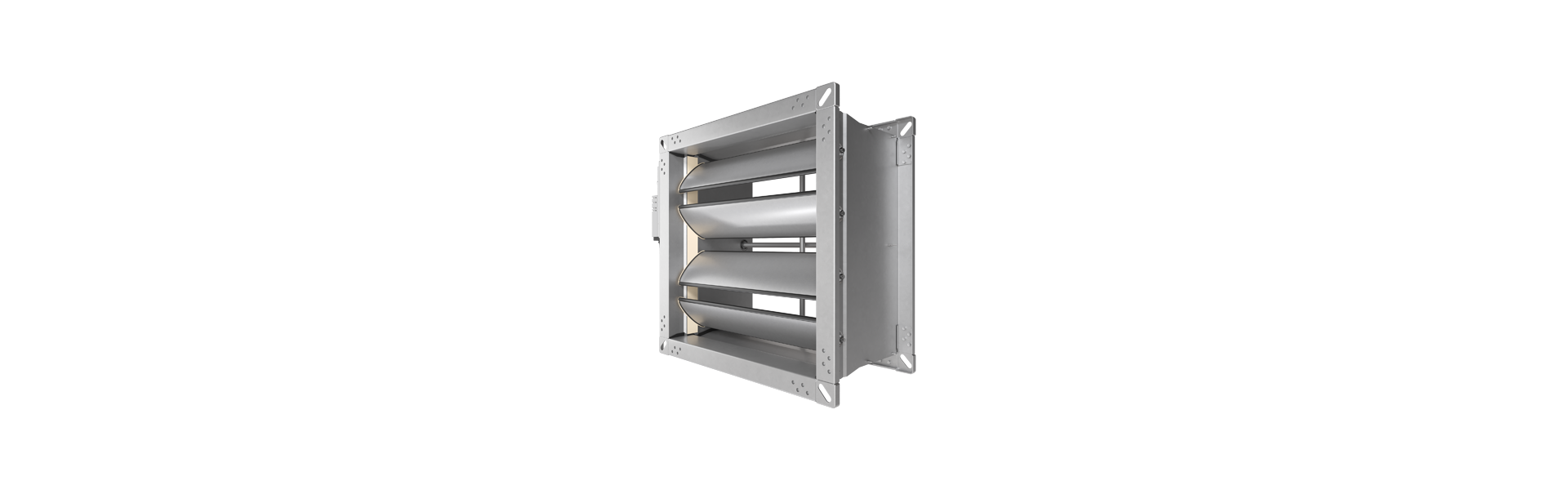

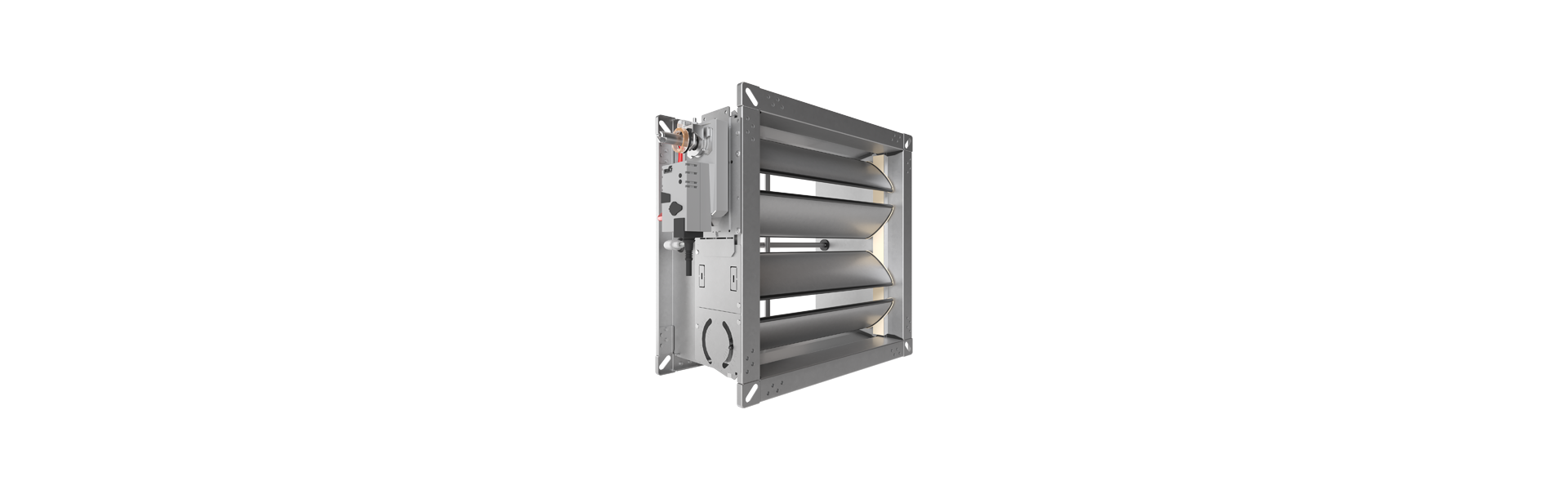

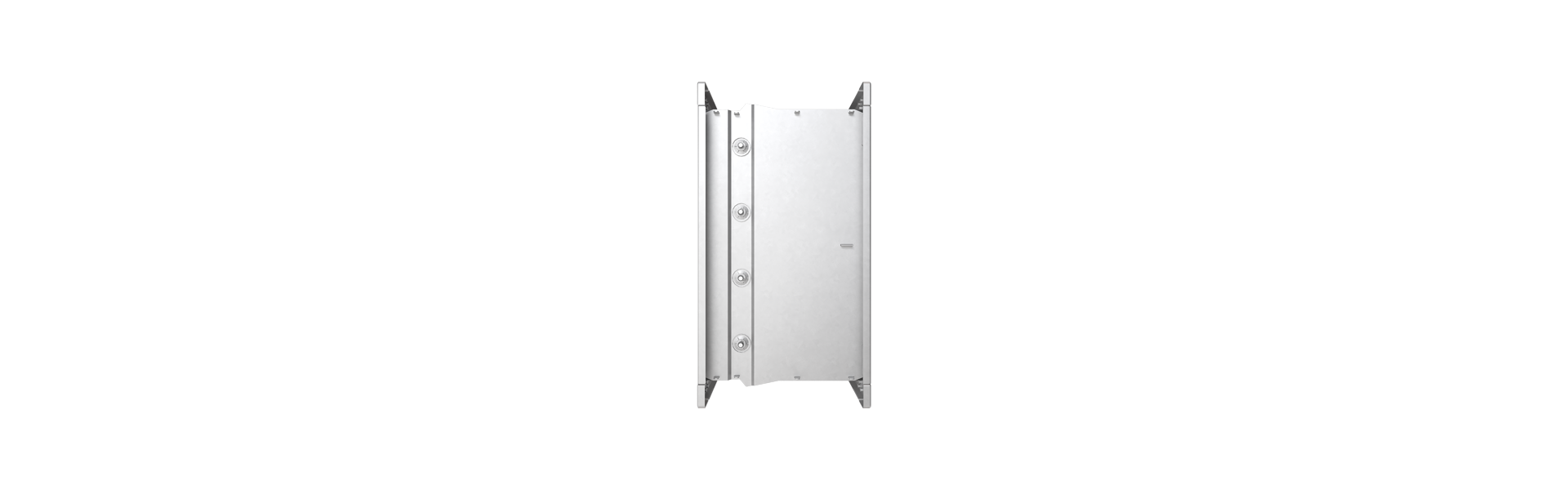

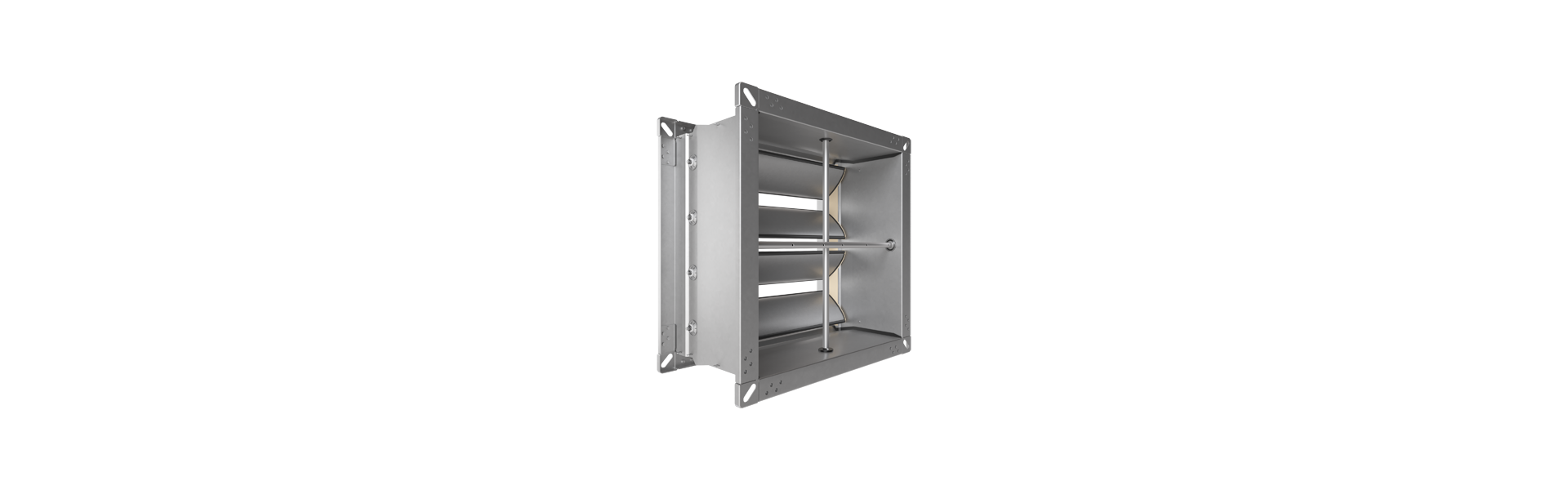

VKup Volumeregelaar

Elektronische volumeregelaars VKup zorgen voor een betrouwbare regeling van variabele en constante luchthoeveelheden. Ze zijn onderhoudsvrij en kunnen in elke positie worden gemonteerd.

De volumeregelaars VKup hebben een bijzonder stromingsgunstige behuizingsgeometrie, waardoor een minimaal drukverlies kan worden bereikt. De behuizing van de elektronische volumeregelaar VKup bestaat uit verzinkt plaatstaal.

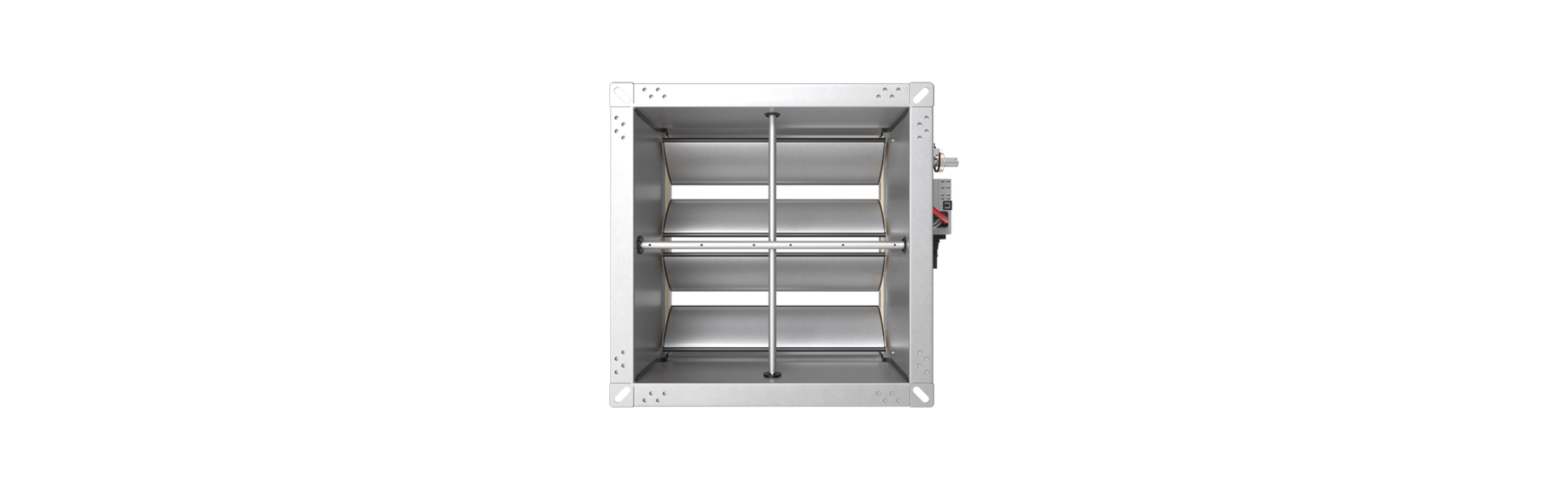

De lamellen voor de volumeregeling zijn centraal gelagerd en voorzien van een afdichting. De assen zijn gemaakt van roestvrij staal en worden geleid in speciale kunststof lagers.

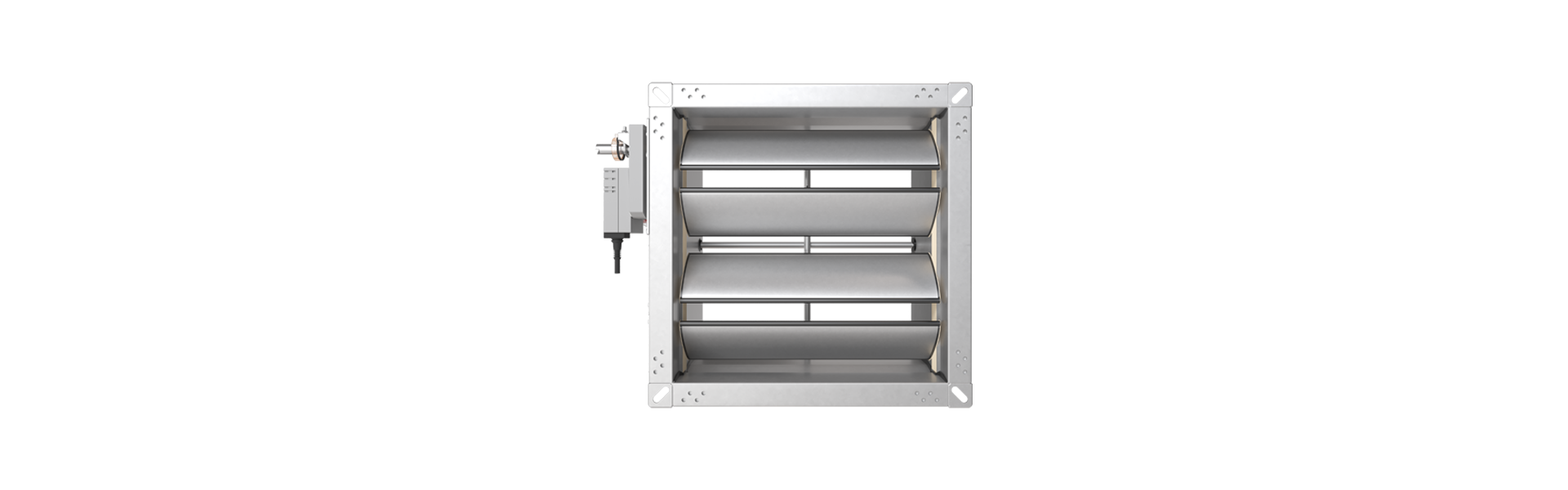

Het uitgebreide assortiment maten en de elliptische lamellen van VKup-volumeregelaars bieden een optimale aanpassing aan de luchtkanalen in combinatie met de beste regelresultaten bij minimale stromingsgeluiden.

Regelprincipe volumeregelaar VKup

De luchthoeveelheid wordt geregeld via het drukverschil. Dit drukverschil wordt gemeten met behulp van een meetkruis en een in de aandrijving geïntegreerde sensor.

De volumeregelaars VKup maken een zeer hoge regelnauwkeurigheid mogelijk met een afwijking van ongeveer ± 5 % tot ± 20 % ten opzichte van de werkelijke luchthoeveelheid. De luchthoeveelheden worden dienovereenkomstig geregeld in het gehele drukbereik van 5 Pa tot 1000 Pa.

Dichtheidsklassen

Volgens DIN EN 1751 heeft de behuizing dichtheidsklasse C, de lekkage via het gesloten klepblad heeft klasse 4. De regelaar is dus geschikt om het luchtkanaal zeer betrouwbaar en met een hoge dichtheid af te sluiten.

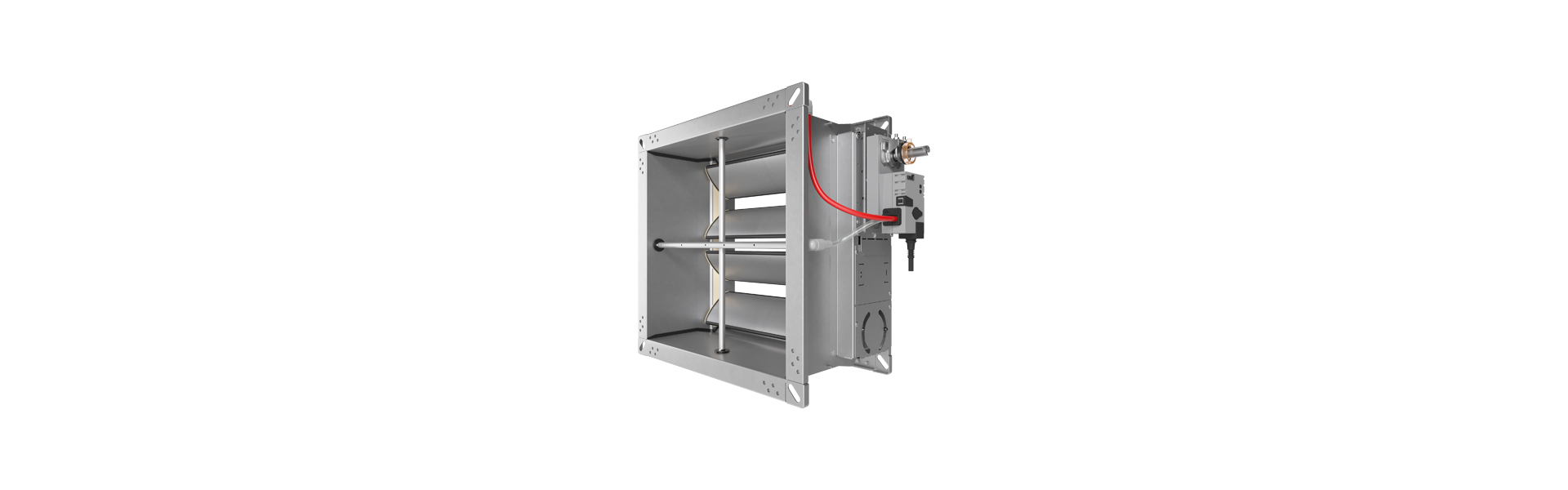

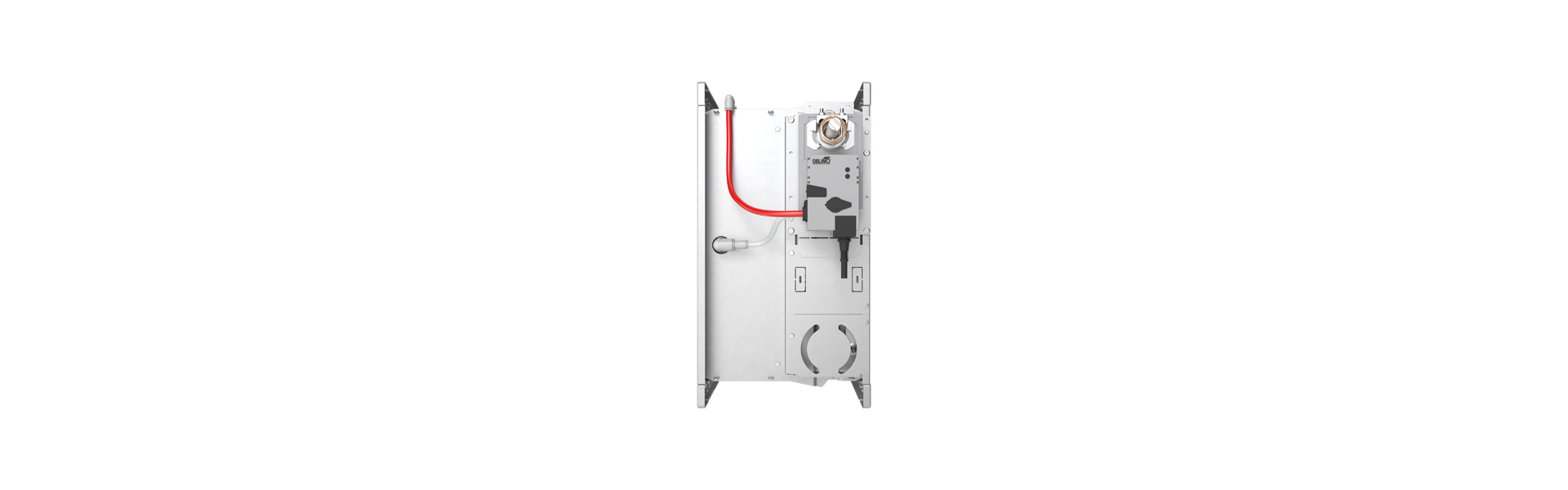

Aandrijvingen volumeregelaar VKup

Er zijn vier 24 V AC/DC-motoren beschikbaar:

• De aandrijving AN werkt uitsluitend met analoge aansturing.
• De aandrijving MP kan worden aangestuurd via MP-Bus® of analoog en biedt een instelmogelijkheid via smartphone via NFC-interface.
• De aandrijving KNX werkt uitsluitend in KNX-busmodus.
• De aandrijving MOD kan worden aangestuurd via BACnet, Modbus, MP-Bus of analoog.

Bedrijfsmodi

Analoog aanstuurbare servomotoren voor de volumeregelaar VKup maken de volgende bedrijfsmodi mogelijk:

• Constant
• Variabel 0 – 10 V, 2 – 10 V en instelbaar tussen 0 V en 10 V
• 3-traps
• Geforceerde bediening, parallelle schakeling en volgschakelingen zijn mogelijk.

Instelling in de fabriek en op het project

De volumeregelaar kan met fabrieksinstellingen worden besteld. Wijzigingen op het project zijn mogelijk met behulp van een instelapparaat, in combinatie met een pc of via de geïntegreerde NFC-interface met een smartphone.

Productmarkeringen

VKup elektronische volumeregelaars beschikken over een hygiënecertificaat van een onafhankelijk testinstituut. Er is ook een Environmental Product Declaration (EPD) beschikbaar.

Opties

• Isolatieschaal met plaatmantel, in de fabriek gemonteerd voor thermische isolatie en vermindering van de externe geluidsafstraling
• Voorinstelling in de fabriek
• SKB-V geluiddemper (lengte 1500 mm) voor vermindering van stromingsgeluiden in het luchtkanaal
